Antivibranti a flange per grandi carichi sgolati H80

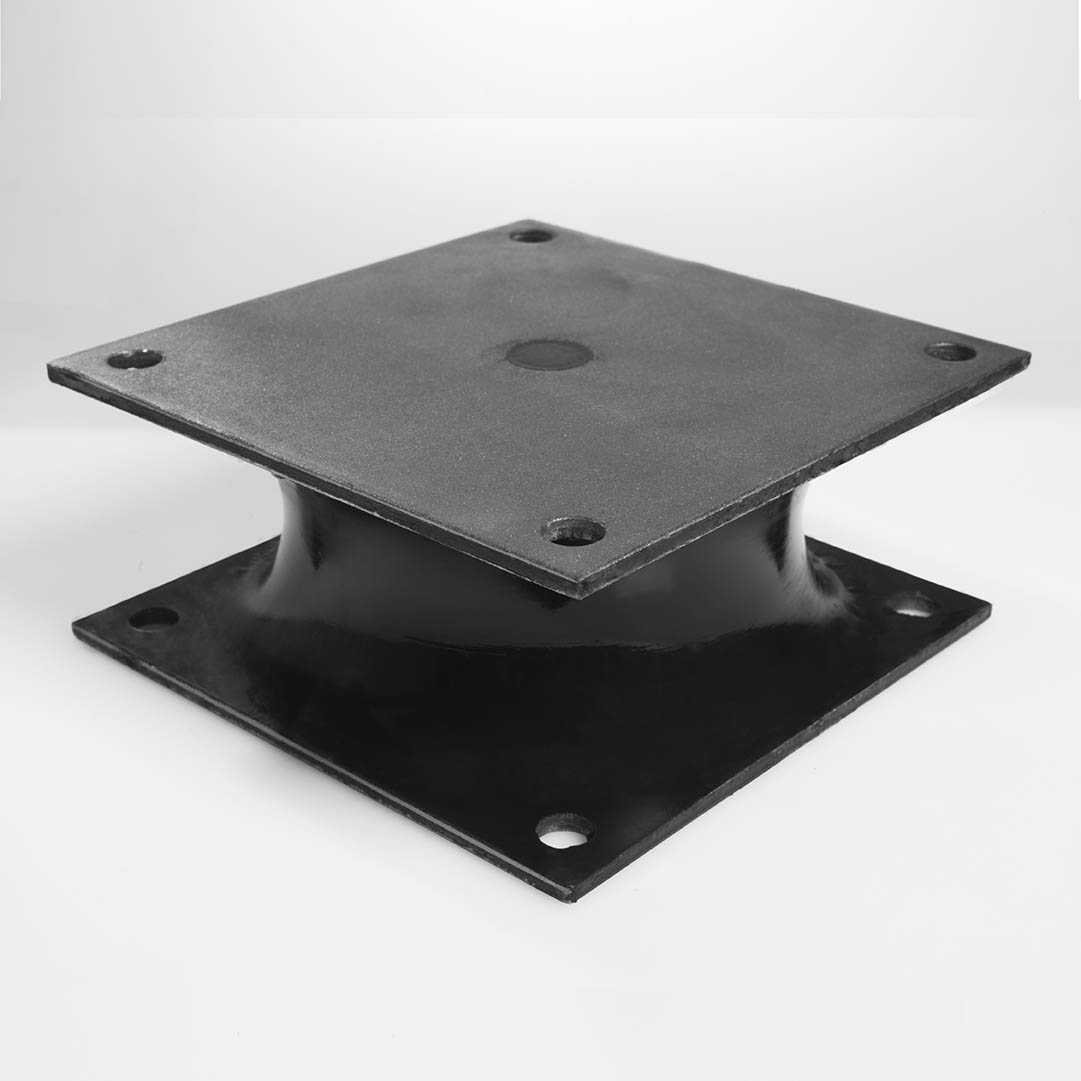

Gli antivibranti a flange DAB sono costituiti da uno o più strati di elastomero posti fra delle armature metalliche piane e parallele. Sono concepiti per supportare dei forti carichi in compressione.

Le loro caratteristiche meccaniche sono variabili e sono determinate essenzialmente dalla durezza dell’elastomero e dal numero delle piastre metalliche interposte.

I tassi di sollecitazione in compressione variano da 20 a 100 bars.

Per la loro forma risultano estremamente semplici nel montaggio e nell’eventuale sostituzione.

La concezione di tali supporti gli conferisce le seguenti proprietà fondamentali.

  • Spessore limitato
  • Grande superficie d’appoggio
  • Possibilità di sovrapporre più supporti
  • Movimenti in tutte le direzioni dell’insieme sospeso
  • Rapporto tra le rigidezze assiale e radiale elevato
  • Forte carico assiale

Impieghi

  • Rulli stradali
  • Compattatori vibranti
  • Macchinari pesanti
  • Presse di stampaggio
  • Containers
  • Piattaforme per la tecnica della perforazione sottomarina (tecnica off-shore)

DAB srl | Sistemi e supporti antivibranti in gomma e metallo

Descrizione Tecnica Approfondita

Antivibranti a flange per grandi carichi sgolati H80

Antivibranti a Flange Sgolati per Grandi Carichi: Massima Stabilità e Isolamento Vibrazionale

Nel contesto industriale moderno, la gestione efficace di vibrazioni e urti generati da macchinari pesanti è cruciale per la sicurezza, la longevità delle attrezzature e l'efficienza operativa. I nostri antivibranti a flange sgolati per grandi carichi sono la soluzione ingegnerizzata per affrontare queste sfide, offrendo un isolamento superiore e una stabilità ineguagliabile in applicazioni gravose.

Design Robusto e Prestazioni Ottimizzate

Progettati specificamente per sostenere e isolare carichi significativi, questi supporti combinano la robustezza delle flange metalliche con le proprietà elastiche di un elemento in gomma di alta qualità. Il design sgolato (o a "vita di vespa") dell'elemento in gomma non è solo una caratteristica estetica, ma un dettaglio funzionale chiave. Questa geometria ottimizza la distribuzione dello stress e migliora significativamente le prestazioni in termini di smorzamento delle vibrazioni e assorbimento degli urti, sia in compressione che in taglio, garantendo una deflessione controllata e un recupero rapido.

Specifiche Tecniche Dettagliate

Per assicurare la massima compatibilità e performance, i nostri antivibranti presentano le seguenti caratteristiche dimensionali:

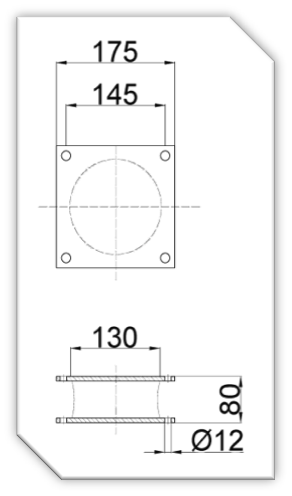

  • Dimensioni delle Flange: 175 x 175 mm, per una base di appoggio ampia e sicura, garantendo stabilità.
  • Altezza Complessiva: 80 mm, ottimizzata per un'efficace deflessione sotto carico e un eccellente isolamento.
  • Interasse Fori di Fissaggio: 145 x 145 mm (centro-foro), per un montaggio standardizzato e affidabile su diverse strutture.
  • Diametro Fori di Fissaggio: Ø12 mm, adatto per bulloneria robusta e fissaggi sicuri.
  • Diametro Massimo dell'Elemento in Gomma: Circa 130 mm (alla base), con la distintiva geometria sgolata al centro.

Queste dimensioni e la particolare conformazione sono studiate per garantire un'alta capacità di carico dinamico e statico, mentre la geometria sgolata contribuisce a una minore rigidità laterale, migliorando l'efficienza dell'isolamento vibrazionale e la protezione contro i carichi trasversali.

Applicazioni Ideali

I nostri antivibranti sono la scelta prediletta per un'ampia gamma di applicazioni industriali che richiedono un'alta capacità di carico e un isolamento vibrazionale superiore, tra cui:

  • Motori diesel e generatori di grandi dimensioni
  • Presse idrauliche e macchinari per lo stampaggio metalli
  • Pompe e compressori industriali ad alta potenza
  • Apparecchiature HVAC pesanti e unità di refrigerazione
  • Banchi prova e piattaforme di test ad alta precisione
  • Veicoli speciali, attrezzature mobili pesanti  ( rulli stradali )

Vantaggi per la Vostra Attività

L'integrazione di questi antivibranti nel vostro progetto o macchinario si traduce in benefici tangibili:

  • Maggiore Longevità delle Macchine: Riduzione dell'usura e dello stress sui componenti, prolungando la vita utile delle attrezzature.
  • Migliore Ambiente di Lavoro: Riduzione significativa del rumore e delle vibrazioni trasmesse all'ambiente e agli operatori.
  • Aumento dell'Affidabilità: Minori fermi macchina non pianificati e conseguente riduzione dei costi di manutenzione.
  • Conformità Normativa: Aiuto nel rispetto delle normative vigenti sulle vibrazioni e sul rumore in ambiente industriale.

Per una consulenza tecnica personalizzata e per scoprire come i nostri antivibranti a flange sgolati possono ottimizzare le prestazioni dei vostri sistemi, non esitate a contattarci. Siamo pronti a supportarvi nella scelta della soluzione più adatta alle vostre esigenze specifiche.
