Antivibranti cilindrici in gomma

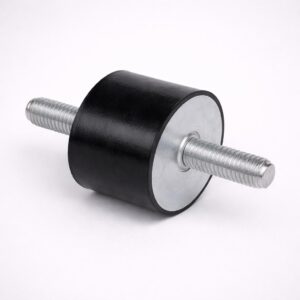

Tipo E: antivibrante cilindrico maschio – maschio

Antivibrante cilindrico con due alloggiamenti costituiti da due viti pressate su rondelle, successivamente zincate (zincatura tropicalizzata), sabbiate ed adesivizzate, vulcanizzate su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Shore.

A richiesta è possibile produrre l’articolo con diverse caratteristiche, sia con viti di misure differenti, durezza Shore e tipologia di mescola base.

DAB | Sistemi e supporti antivibranti in gomma e metallo

Tipo E: antivibrante cilindrico maschio maschio
Descrizione Tecnica Approfondita

Tipo E: antivibrante cilindrico maschio – maschio

Antivibrante Cilindrico Maschio Maschio Tipo E: Soluzioni Robuste per l'Isolamento Vibratorio Industriale

Nel panorama industriale odierno, la gestione delle vibrazioni è cruciale per garantire l'efficienza operativa, prolungare la vita utile delle macchine e salvaguardare la salute degli operatori. I nostri antivibranti cilindrici maschio maschio Tipo E rappresentano la soluzione ideale per isolare attivamente le vibrazioni e gli urti in un'ampia gamma di applicazioni industriali.

Progettati per offrire massima stabilità e assorbimento delle sollecitazioni, questi supporti antivibranti sono caratterizzati da un corpo cilindrico in gomma di alta qualità e da due perni filettati maschi sporgenti da entrambe le estremità. Questa configurazione "maschio maschio" li rende estremamente versatili, permettendo un facile montaggio e un fissaggio sicuro su macchinari, motori, compressori, pompe e quadri elettrici, operando efficacemente sia in compressione che in trazione.

Caratteristiche e Vantaggi dei Nostri Antivibranti Tipo E:

  • Isolamento Efficace: Riduzione significativa di vibrazioni e rumore, migliorando l'ambiente di lavoro e prevenendo danni strutturali a lungo termine.
  • Protezione dei Macchinari: Salvaguardano i componenti sensibili da stress meccanici e risonanze dannose, riducendo l'usura e i costi di manutenzione straordinaria.
  • Ampia Gamma di Dimensioni: Disponibili in una vasta selezione di misure per adattarsi perfettamente a ogni esigenza specifica. Dai modelli compatti con diametro del corpo D=6mm e lunghezza E=7mm con filettatura M3, fino a soluzioni più robuste con D=200mm, E=170mm e filettature M20, offriamo la massima flessibilità progettuale. Le lunghezze dei perni (h) variano da 6mm a 47mm, garantendo versatilità di installazione.
  • Materiali di Qualità: Realizzati con gomma resistente agli agenti esterni e metallo zincato (o acciaio inox su richiesta) per garantire durabilità, performance costanti e affidabilità anche in ambienti gravosi.
  • Facilità di Installazione: La configurazione maschio-maschio semplifica e velocizza il montaggio su diverse superfici e strutture.

Applicazioni Tipiche:

I nostri antivibranti Tipo E sono ideali per un utilizzo in settori come l'automazione industriale, la nautica, l'elettronica, la meccanica di precisione, la produzione di energia e ovunque sia richiesta una soluzione affidabile per l'isolamento di macchine rotanti, motori, generatori, pompe e altre apparecchiature vibranti. Sia che si tratti di proteggere apparecchiature delicate o di migliorare il comfort acustico e vibrazionale, i nostri antivibranti Tipo E offrono prestazioni superiori e una lunga durata operativa.

Scegli la qualità e l'affidabilità per le tue applicazioni industriali. Esplora la nostra gamma completa di antivibranti cilindrici maschio maschio Tipo E e trova la dimensione perfetta per le tue esigenze. Contattaci per richiedere un preventivo gratuito.

Scarica Scheda in PDF

Ritrova il silenzio,
riprendi il controllo

Hai un problema di vibrazioni o rumore trasmesso?
Il nostro team tecnico-commerciale è pronto ad ascoltarti e proporti la risposta più efficace, in tempi rapidi.

Contattaci

Tipo E: antivibrante cilindrico maschio – maschio

Scopri gli antivibranti cilindrici maschio maschio Tipo E. Soluzioni robuste per l'isolamento vibrazionale di macchinari industriali. Ampia gamma di diametri (6-200mm) e filettature (M3-M20) per ridurre rumore e proteggere le tue attrezzature.

Richiedi un preventivo Chiama 02 9078 2170
Share

Contattaci

Puoi contattarci compilando il form qui sotto, oppure chiamando il numero +39 02.90782170.

    Via Carducci, 7
    20072 Pieve Emanuele (MI)
    > Vai a MAPS

    Tabella Misure

    ×
    TYPE DIMENS.
    CODE E d h
    D H
    6x7 6 7 M3 6
    10x7 10 7 M4 10
    10x8 10 8 M4 10
    10x10 10 10 M4 10
    10x12 10 12 M4 10
    10x15 10 15 M4 10
    15x5 15 5 M4 10
    15x6 15 6 M4 10
    15x7 15 7 M4 10
    15x8 15 8 M4 10
    15x10 15 10 M4 10
    15x15 15 15 M4 10
    15x20 15 20 M4 10
    15x25 15 25 M4 10
    15x30 15 30 M4 10
    15x35 15 35 M4 10
    16x10 16 10 M5 10
    16x15 16 15 M5 10
    20x5 20 5 M6 15
    20x5,5 20 5,5 M6 15
    20x7 20 7 M6 15
    20x8 20 8 M6 15
    20x8,5 20 8,5 M6 15
    20x10 20 10 M6 15
    20x12 20 12 M6 15
    20x15 20 15 M6 15
    20x20 20 20 M6 15
    20x25 20 25 M6 15
    20x30 20 30 M6 15
    20x40 20 40 M6 15
    25x10 25 10 M6 18
    25x12 25 12 M6 18
    25x15 25 15 M6 18
    25x20 25 20 M6 18
    25x35 25 35 M6 18
    25x60 25 60 M6 18
    30x8 30 8 M8 23
    30x12 30 12 M8 23
    30x20 30 20 M8 23
    30x30 30 30 M8 23
    30x35 30 35 M8 23
    30x50 30 50 M8 23
    40x15 40 15 M8 23
    40x20 40 20 M8 23
    40x25 40 25 M8 23
    40x30 40 30 M8 23
    40x40 40 40 M8 23
    40x50 40 50 M8 23
    40x60 40 60 M8 23
    50x20 50 20 M10 28
    50x25 50 25 M10 28
    50x30 50 30 M10 28
    50x35 50 35 M10 28
    50x40 50 40 M10 28
    50x45 50 45 M10 28
    50x50 50 50 M10 28
    50x60 50 60 M10 28

    TYPE DIMENS.
    CODE E d h
    D H
    50x70 50 70 M10 28
    60x20 60 20 M10 28
    60x30 60 30 M10 28
    60x30 60 30 M12 38
    60x40 60 40 M10 28
    60x40 60 40 M12 38
    60x50 60 50 M10 28
    60x50 60 50 M12 38
    60x60 60 60 M10 28
    60x80 60 80 M10 28
    70x30 70 30 M12 38
    70x35 70 35 M10 28
    70x35 70 35 M12 38
    70x40 70 40 M10 28
    70x40 70 40 M12 38
    70x45 70 45 M10 28
    70x45 70 45 M12 38
    70x50 70 50 M10 28
    70x50 70 50 M12 38
    70x60 70 60 M10 28
    70x60 70 60 M12 38
    75x25 75 25 M12 38
    75x30 75 30 M12 38
    75x40 75 40 M12 38
    75x45 75 45 M12 38
    75x50 75 50 M12 38
    75x55 75 55 M12 38
    75x60 75 60 M12 38
    75x70 75 70 M12 38
    80x40 80 40 M12 38
    80x66 80 66 M12 38
    80x80 80 80 M12 38
    80x100 80 100 M12 38
    100x40 100 40 M16 38
    100x50 100 50 M16 38
    100x80 100 80 M16 38
    100x100 100 100 M16 38
    120x60 120 60 M16 47
    120x75 120 75 M16 47
    120x85 120 85 M16 47
    120x120 120 120 M16 47
    125x50 125 50 M16 47
    125x60 125 60 M16 47
    125x80 125 80 M16 47
    140x40 140 40 M16 47
    140x80 140 80 M16 47
    150x40 150 40 M16 47
    150x50 150 50 M16 47
    150x75 150 75 M16 47
    150x80 150 80 M16 47
    150x100 150 100 M16 47
    150x110 150 110 M16 47
    160x60 160 60 M16 47
    160x80 160 80 M16 47
    180x170 180 170 M16 38
    200x100 200 100 M20 47
    200x170 200 170 M20 47
    Scarica PDF

    Scheda Tecnica

    ×

    Tipo E: antivibrante cilindrico maschio – maschio

    Antivibranti cilindrici in gommaTipo E: antivibrante cilindrico maschio maschio

    Antivibrante cilindrico con due alloggiamenti costituiti da due viti pressate su rondelle, successivamente zincate (zincatura tropicalizzata), sabbiate ed adesivizzate, vulcanizzate su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Shore.

    A richiesta è possibile produrre l’articolo con diverse caratteristiche, sia con viti di misure differenti, durezza Shore e tipologia di mescola base.

    DAB | Sistemi e supporti antivibranti in gomma e metallo

    Scarica PDF

    Domande Utili

    ×
    Cos'è un antivibrante cilindrico maschio-maschio Tipo E e a cosa serve?
    È un componente elastico composto da un corpo cilindrico in gomma vulcanizzata con due prigionieri filettati (maschi) sporgenti, uno per ogni lato. La sua funzione principale è isolare le vibrazioni e gli urti, ridurre il rumore e proteggere macchinari e strutture dalle sollecitazioni meccaniche.
    Come funziona un antivibrante cilindrico per isolare le vibrazioni?
    Funziona assorbendo e dissipando l'energia vibratoria attraverso la deformazione del suo elemento elastomerico (gomma). La gomma, essendo flessibile, agisce come una molla e un ammortizzatore, spostando la frequenza di risonanza del sistema al di sotto delle frequenze di eccitazione della macchina, riducendo così la trasmissione delle vibrazioni.
    Quali sono le applicazioni tipiche degli antivibranti Tipo E maschio-maschio?
    Sono ampiamente utilizzati per l'isolamento di motori elettrici, pompe, compressori, ventilatori, gruppi elettrogeni, macchinari industriali, pannelli di controllo e strumentazioni sensibili, dove è necessario fissare il supporto su entrambi i lati con un attacco a vite.
    Quali fattori considerare per scegliere l'antivibrante cilindrico maschio-maschio corretto?
    I fattori chiave includono il carico statico (peso del macchinario), la frequenza di eccitazione delle vibrazioni, l'escursione richiesta, le condizioni ambientali (temperatura, presenza di oli/agenti chimici), lo spazio disponibile e il tipo di fissaggio (passo e diametro della filettatura).
    Di quali materiali è generalmente composto un antivibrante Tipo E e perché?
    È composto da un corpo in gomma (spesso Gomma Naturale NR, ma anche NBR, EPDM, Silicone a seconda delle esigenze) vulcanizzato su inserti metallici (prigionieri) solitamente in acciaio zincato o acciaio inossidabile. La scelta della gomma dipende dalle proprietà meccaniche e dalla resistenza ad agenti esterni richieste.
    Come si installa correttamente un antivibrante cilindrico maschio-maschio?
    Si installa avvitando ciascun prigioniero maschio in un foro filettato corrispondente, uno sulla base di supporto e l'altro sul macchinario o componente da isolare. È importante non stringere eccessivamente per evitare di precaricare eccessivamente la gomma e compromettere le sue proprietà antivibranti.
    Qual è il carico massimo sopportabile e l'intervallo di frequenze in cui è efficace?
    Il carico massimo sopportabile varia enormemente in base alle dimensioni e alla mescola di gomma dell'antivibrante (da pochi kg a centinaia di kg). L'efficacia ottimale si ha quando la frequenza di risonanza dell'antivibrante è significativamente inferiore (generalmente 0.7 volte o meno) alla frequenza di eccitazione della macchina, tipicamente efficace per frequenze da 10 Hz in su.
    Quali sono i principali vantaggi nell'utilizzo di questo tipo di antivibrante?
    I vantaggi includono la riduzione del rumore, la protezione dei componenti elettronici e meccanici dall'usura e dai danni dovuti alle vibrazioni, l'aumento della precisione di macchine sensibili, il miglioramento del comfort degli operatori e l'estensione della vita utile delle attrezzature.
    Richiedono manutenzione specifica o hanno una durata limitata?
    Generalmente non richiedono manutenzione specifica, ma è consigliabile ispezionarli periodicamente per verificare l'integrità della gomma (crepe, indurimento, deformazioni eccessive). La loro durata è limitata e dipende dalle condizioni di carico, dall'ambiente di lavoro (temperatura, esposizione a UV, oli) e dalla frequenza delle vibrazioni, che possono accelerare l'invecchiamento della gomma.
    Come influenzano fattori ambientali come temperatura e agenti chimici le prestazioni?
    Temperature estreme (molto alte o molto basse) possono alterare l'elasticità e la durezza della gomma, compromettendone le prestazioni. L'esposizione a oli, grassi, solventi o raggi UV può causare il deterioramento chimico e fisico della gomma, riducendone drasticamente la vita utile e l'efficacia. È fondamentale scegliere una mescola di gomma adatta all'ambiente operativo.
