ANTIVIBRANTI Z

Antivibranti Tipo Z

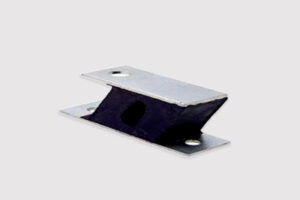

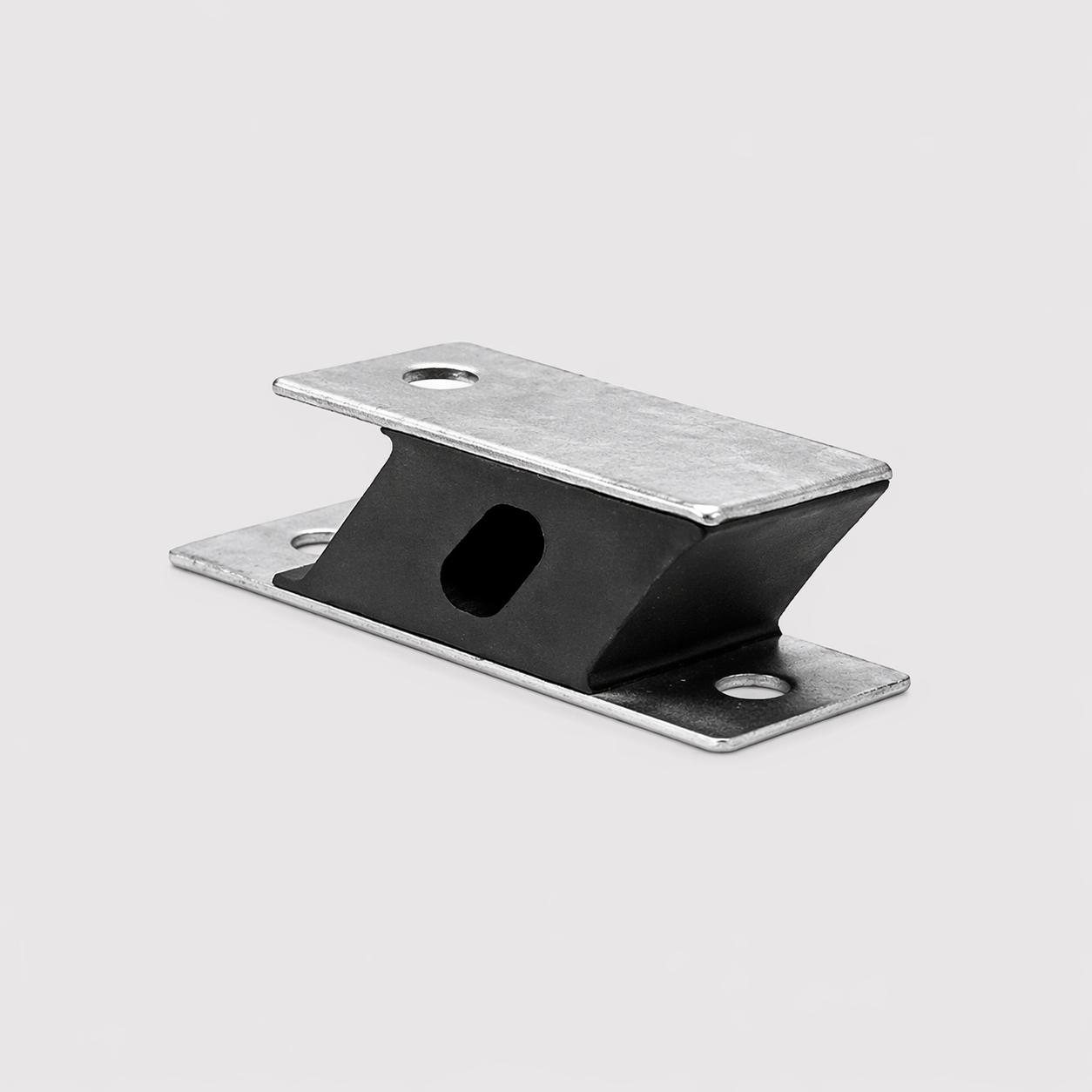

Il supporto antivibrante TIPO Z è costituito da due placche metalliche zincate bianche divise da una gomma, con foro centrale, con durezza 60 Sh.



DAB srl | Sistemi e supporti antivibranti in gomma e metallo

Descrizione Tecnica Approfondita

Antivibranti Tipo Z

Antivibranti Tipo Z: Soluzioni Robuste per l'Isolamento delle Vibrazioni Industriali

Gli antivibranti Tipo Z rappresentano una scelta eccellente per l'isolamento di macchinari e componenti industriali soggetti a vibrazioni. Progettati per offrire stabilità e ridurre la trasmissione di rumore e stress meccanici, questi supporti sono ideali per applicazioni gravose in settori come l'automazione, la movimentazione materiali, le pompe e i compressori.

La loro struttura, caratterizzata da piastre metalliche resistenti che racchiudono un elemento elastomerico appositamente sagomato, garantisce un'elevata capacità di smorzamento delle vibrazioni e una lunga durata operativa. Questo design contribuisce a proteggere le attrezzature, aumentare la loro vita utile e migliorare significativamente il comfort acustico nell'ambiente di lavoro.

Caratteristiche Tecniche Principali (Dimensioni in mm):

  • M (Lunghezza totale piastre metalliche): 59 mm
  • T (Interasse fori di fissaggio): 60 mm
  • O (Larghezza piastre metalliche): 25 mm
  • H (Altezza totale): 30 mm
  • S (Spessore piastre metalliche): 2 mm
  • C (Larghezza elemento elastomerico interno): 9 mm
  • A (Spessore gomma in inclinazione): 6,5 mm
  • P (Distanza bordo piastra - inizio elemento in gomma): 9,5 mm
  • F (Distanza bordo piastra - centro foro di fissaggio): 14 mm
  • G (Distanza centro foro - inizio elemento in gomma): 10 mm

Scegliere gli antivibranti Tipo Z significa investire in affidabilità e prestazioni, garantendo la protezione dei vostri macchinari e un ambiente operativo più sereno e produttivo.

Scarica Manuale in PDF

Ritrova il silenzio,
riprendi il controllo

Hai un problema di vibrazioni o rumore trasmesso?
Il nostro team tecnico-commerciale è pronto ad ascoltarti e proporti la risposta più efficace, in tempi rapidi.

Contattaci

Antivibranti Tipo Z

Share

Contattaci

Puoi contattarci compilando il form qui sotto, oppure chiamando il numero +39 02.90782170.


    Via Carducci, 7
    20072 Pieve Emanuele (MI)
    > Vai a MAPS

    Tabella Misure

    ×
    CODE TYPE
    Z
    M T O C A P F G H S
    59 60 25 9 6,5 9,5 14 10 30 2
    Scarica PDF

    Scheda Tecnica

    ×

    Antivibranti Tipo Z

    ANTIVIBRANTI Z

    Il supporto antivibrante TIPO Z è costituito da due placche metalliche zincate bianche divise da una gomma, con foro centrale, con durezza 60 Sh.



    DAB srl | Sistemi e supporti antivibranti in gomma e metallo

    Scarica PDF

    Domande Utili

    ×
    Cosa sono gli Antivibranti Tipo Z e quale è la loro funzione principale?
    Gli Antivibranti Tipo Z sono supporti elastici, tipicamente composti da un corpo in elastomero (gomma) vulcanizzato su inserti metallici, progettati per assorbire e isolare vibrazioni e rumore. La loro funzione principale è ridurre la trasmissione di energia vibratoria da una sorgente (es. motore, pompa) a una struttura di supporto o a componenti sensibili, proteggendo le apparecchiature e migliorando il comfort.
    Quali sono le caratteristiche tecniche distintive degli Antivibranti Tipo Z?
    Si distinguono per la loro elevata capacità di carico, un'ottima deflessione e una frequenza naturale relativamente bassa, rendendoli efficaci nell'isolamento di vibrazioni a bassa e media frequenza. La geometria 'Z' spesso implica una configurazione che offre resistenza bilanciata a carichi assiali e radiali, con un buon smorzamento per impatti e vibrazioni dinamiche.
    Come si seleziona l'Antivibrante Tipo Z corretto per un'applicazione specifica?
    La selezione dipende da fattori chiave quali: il peso totale da supportare, la frequenza di eccitazione della sorgente vibrante, la rigidità richiesta (statica e dinamica), la deflessione massima consentita, l'ambiente operativo (temperatura, esposizione a oli o agenti chimici) e la frequenza naturale desiderata del sistema isolato. È cruciale calcolare il rapporto tra la frequenza di disturbo e la frequenza naturale del sistema per garantire un isolamento efficace (rapporto superiore a √2, idealmente 3 o più).
    Che tipo di carichi possono sopportare gli Antivibranti Tipo Z?
    Sono progettati per sopportare sia carichi statici (il peso costante dell'apparecchiatura) che carichi dinamici (generati dal funzionamento della macchina, forze impulsive o cicliche). La loro struttura consente di distribuire efficacemente le sollecitazioni sull'elastomero, garantendo resistenza e stabilità anche sotto carichi variabili o in presenza di forze tangenziali.
    In quali ambienti operativi possono essere impiegati e quali materiali vengono utilizzati?
    Possono essere impiegati in una vasta gamma di ambienti industriali, marini e civili. La scelta dell'elastomero è fondamentale: gomma naturale per uso generico, NBR per resistenza agli oli e carburanti, EPDM per resistenza agli agenti atmosferici e raggi UV, silicone per alte temperature. I componenti metallici sono tipicamente in acciaio zincato o acciaio inox per resistere alla corrosione.
    Qual è il principio di funzionamento dell'isolamento delle vibrazioni con gli Antivibranti Tipo Z?
    Il principio si basa sull'inserimento di un elemento flessibile (l'elastomero) tra la sorgente vibrante e la struttura. L'antivibrante agisce come una molla e uno smorzatore. Quando la frequenza di eccitazione è significativamente più alta della frequenza naturale del sistema massa-molla creato dall'apparecchiatura e dall'antivibrante, l'antivibrante devia le vibrazioni e ne riduce drasticamente la trasmissione.
    Come influisce la temperatura sulle prestazioni degli Antivibranti Tipo Z?
    Le proprietà meccaniche dell'elastomero (durezza, rigidità dinamica, capacità di smorzamento) sono sensibili alla temperatura. Temperature estreme possono alterare l'elasticità e l'efficacia di smorzamento, influenzando la frequenza naturale e la deflessione del supporto. È essenziale scegliere un elastomero con un intervallo di temperatura di esercizio adeguato all'applicazione per mantenere le prestazioni ottimali.
    È necessaria una manutenzione specifica per gli Antivibranti Tipo Z?
    Generalmente, gli antivibranti richiedono poca manutenzione. Si consiglia un'ispezione visiva periodica per verificare l'integrità dell'elastomero (presenza di screpolature, rigonfiamenti, indurimento eccessivo) e la corrosione o il serraggio dei componenti metallici. Una sostituzione tempestiva dei supporti danneggiati è fondamentale per prevenire la perdita di efficacia dell'isolamento e potenziali danni alle apparecchiature.
    Qual è l'importanza della frequenza naturale nella scelta e nel dimensionamento di un Antivibrante Tipo Z?
    La frequenza naturale (fn) è la frequenza alla quale il sistema antivibrante oscilla liberamente. Per un efficace isolamento delle vibrazioni, la fn del sistema isolato deve essere notevolmente inferiore (tipicamente 1/3 o meno) rispetto alla frequenza di eccitazione (fe) della macchina. Se fe è vicina a fn, si verifica risonanza, amplificando le vibrazioni anziché ridurle. Quindi, la corretta selezione mira a ridurre fn al di sotto di fe.
    In quali settori sono maggiormente impiegati gli Antivibranti Tipo Z?
    Grazie alla loro robustezza e versatilità, gli Antivibranti Tipo Z sono ampiamente impiegati in settori come l'industria meccanica (per motori, compressori, generatori), navale (isolamento di motori e apparati ausiliari), HVAC (unità di trattamento aria, ventilatori), elettronica (protezione di quadri elettrici e strumentazione sensibile), e in applicazioni ferroviarie e agricole per smorzare impatti e vibrazioni.
