PIEDI ANTIVIBRANTI CONCAVI

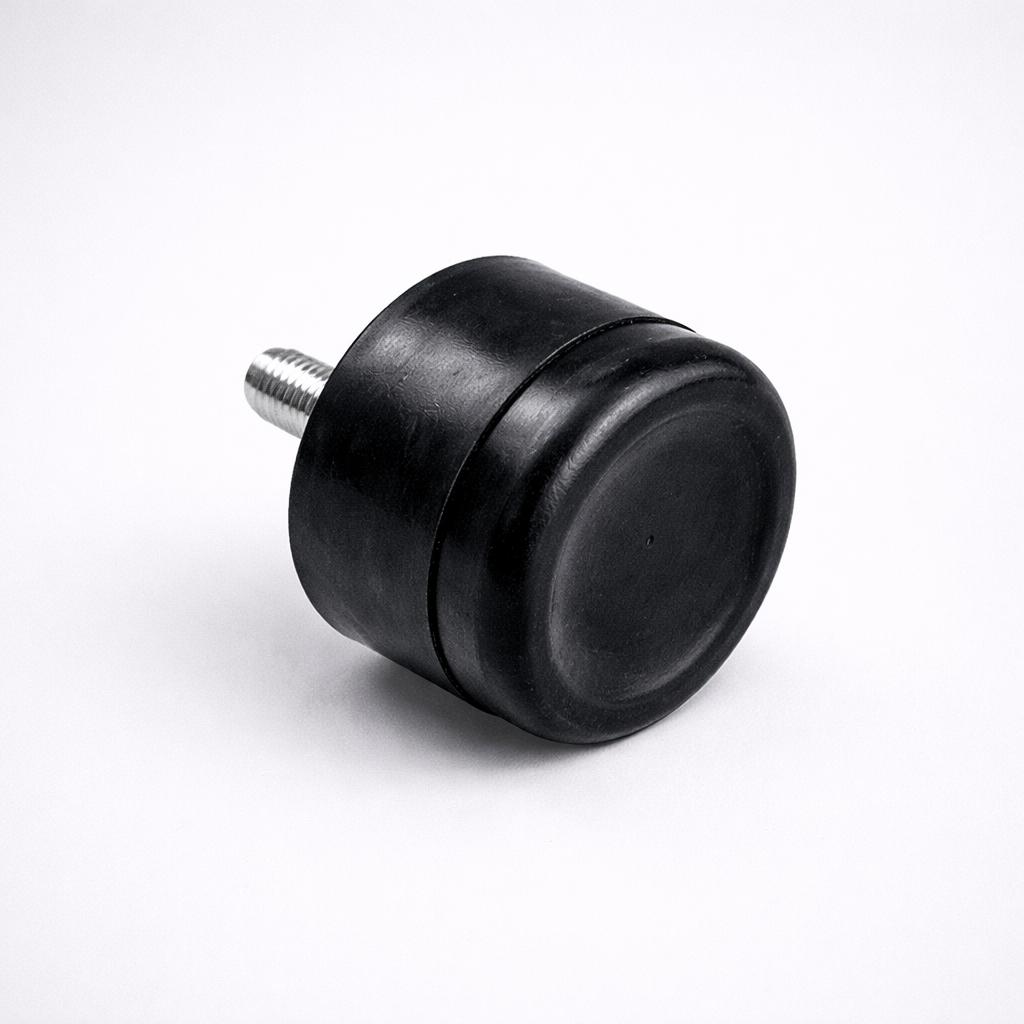

TIPO PM CONCAVO: antivibrante cilindrico piede maschio concavo

Antivibrante cilindrico con una sede costituita da una vite pressata su rondella zincata, vulcanizzata su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Sh.
A richiesta è possibile produrre l’articolo con diverse caratteristiche,  sia con viti di misure differenti, durezza Shore A e tipologia di mescola base.

DAB | Sistemi e supporti antivibranti in gomma e metallo

ANTIVIBRANTE CILINDRICO PIEDE MASCHIO CONCAVO
Descrizione Tecnica Approfondita

TIPO PM CONCAVO: antivibrante cilindrico piede maschio concavo

Antivibranti Cilindrici Tipo  Piede Maschio Concavo

Nel contesto industriale moderno, la gestione delle vibrazioni è cruciale per la longevità delle macchine e l'efficienza operativa. I nostri ammortizzatori antivibranti cilindrici, identificati come Tipo Piede Maschio  Concavo, rappresentano una soluzione robusta e affidabile per isolare le vibrazioni e mitigare gli impatti indesiderati. Progettati per offrire stabilità e prestazioni superiori, questi componenti sono indispensabili per ottimizzare l'ambiente di lavoro e proteggere i vostri investimenti.

Caratterizzati da un design cilindrico, questi ammortizzatori integrano un piede maschio filettato per un'installazione sicura e una base concava. Quest'ultima peculiarità è fondamentale: la forma concava non solo migliora l'aderenza su superfici irregolari, ma distribuisce il carico in modo più uniforme, aumentando la capacità di assorbimento delle vibrazioni e la stabilità complessiva del macchinario. Realizzati tipicamente in una combinazione di gomma e metallo, garantiscono un'eccellente capacità di smorzamento delle oscillazioni.

L'impiego dei nostri ammortizzatori antivibranti cilindrici concavi si traduce in benefici tangibili: una significativa riduzione del rumore, la prevenzione dell'usura precoce dei componenti meccanici, una maggiore precisione operativa e un ambiente di lavoro più sicuro e confortevole. Sono la scelta ideale per una vasta gamma di applicazioni, tra cui motopompe, compressori, motori elettrici, quadri di controllo, macchinari utensili e sistemi HVAC, dove il controllo delle vibrazioni è non solo auspicabile ma essenziale.

La gamma disponibile si adatta a diverse esigenze di carico e installazione, con le seguenti specifiche:

  • Diametri corpo (D) da 15 mm a 100 mm
  • Altezze corpo (H) da 10 mm a 50 mm
  • Perni maschio filettati (d) da M4 a M16
  • Lunghezze perno (h) da 10 mm a 42 mm

Ogni modello è progettato per garantire massima efficacia e durata, offrendo la soluzione ottimale per le vostre sfide di isolamento vibrazionale.

Scarica Manuale in PDF

Ritrova il silenzio,
riprendi il controllo

Hai un problema di vibrazioni o rumore trasmesso?
Il nostro team tecnico-commerciale è pronto ad ascoltarti e proporti la risposta più efficace, in tempi rapidi.

Contattaci

TIPO PM CONCAVO: antivibrante cilindrico piede maschio concavo

ANTIVIBRANTE CILINDRICO PIEDE MASCHIO CONCAVO
Share

Contattaci

Puoi contattarci compilando il form qui sotto, oppure chiamando il numero +39 02.90782170.


    Via Carducci, 7
    20072 Pieve Emanuele (MI)
    > Vai a MAPS

    Tabella Misure

    ×
    CODE TYPE DIMENS.
    PM d h
    D H
    15x13 15 13 M4 10
    25x25 25 25 M6 18
    30x10 30 10 M10 40
    50x30 50 30 M10 28
    100x50 100 50 M16 42
    Scarica PDF

    Scheda Tecnica

    ×

    TIPO PM CONCAVO: antivibrante cilindrico piede maschio concavo

    PIEDI ANTIVIBRANTI CONCAVIANTIVIBRANTE CILINDRICO PIEDE MASCHIO CONCAVO

    Antivibrante cilindrico con una sede costituita da una vite pressata su rondella zincata, vulcanizzata su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Sh.
    A richiesta è possibile produrre l’articolo con diverse caratteristiche,  sia con viti di misure differenti, durezza Shore A e tipologia di mescola base.

    DAB | Sistemi e supporti antivibranti in gomma e metallo

    Scarica PDF

    Domande Utili

    ×
    Cos'è esattamente un antivibrante cilindrico a piede maschio concavo?
    Un antivibrante cilindrico a piede maschio concavo è un componente elastico composto da un corpo in elastomero (gomma) di forma cilindrica con un inserto metallico filettato sporgente (piede maschio) su un'estremità e una superficie di appoggio concava. Serve a isolare vibrazioni e urti tra due elementi meccanici o tra un macchinario e la sua base.
    Qual è la funzione principale di questo tipo di antivibrante?
    La sua funzione principale è assorbire e smorzare le vibrazioni e gli shock generati da macchinari o componenti, prevenendo la loro trasmissione ad altre parti della struttura o all'ambiente circostante. Questo migliora la stabilità, riduce il rumore, protegge le apparecchiature sensibili e prolunga la vita utile dell'attrezzatura.
    Quali sono i vantaggi specifici del design concavo rispetto ad altri tipi di antivibranti?
    Il design concavo permette una distribuzione più uniforme del carico e una maggiore deflessione in presenza di carichi assiali e radiali combinati. Offre una maggiore progressività nella risposta elastica, assorbendo meglio i picchi di carico e garantendo un isolamento vibratorio più efficace in un range più ampio di frequenze rispetto a design piatti o conici.
    Di quali materiali è tipicamente composto e perché?
    È tipicamente composto da un elastomero (gomma naturale, EPDM, NBR, silicone, ecc., a seconda dell'applicazione specifica) vulcanizzato su inserti metallici in acciaio zincato o acciaio inox. La scelta dell'elastomero dipende dalle proprietà meccaniche, resistenza chimica, resistenza alle temperature e all'ambiente richieste per l'utilizzo.
    Come si determina la capacità di carico ottimale per un'applicazione specifica?
    La capacità di carico ottimale si determina in base al peso statico e dinamico del macchinario da supportare, al numero di antivibranti utilizzati, alla frequenza e all'ampiezza delle vibrazioni da isolare. È fondamentale consultare le curve di carico-deformazione fornite dal produttore e calcolare la frequenza propria del sistema per assicurare l'efficienza massima.
    In quali settori o macchinari è più frequentemente impiegato questo tipo di antivibrante?
    È ampiamente utilizzato in compressori, motori elettrici, pompe, gruppi elettrogeni, ventilatori, quadri elettrici, strumentazioni di precisione, macchine utensili e, in generale, ovunque sia necessario isolare componenti soggetti a vibrazioni significative o ammortizzare urti e impatti.
    Quali sono le raccomandazioni per una corretta installazione?
    L'installazione prevede il fissaggio del piede maschio filettato a una struttura o al macchinario. È cruciale assicurarsi che l'antivibrante possa comprimersi o deformarsi liberamente sotto carico, evitando contatti con altre parti rigide che ne limiterebbero l'efficacia. È importante rispettare la coppia di serraggio consigliata dal produttore per non danneggiare l'elastomero o l'inserto metallico.
    Come influisce la durezza della gomma (Shore) sulle prestazioni antivibranti?
    La durezza della gomma (espressa in Shore A) è un parametro cruciale: una gomma più morbida (es. 40-50 Shore A) offre un maggiore isolamento a basse frequenze ma con minore capacità di carico. Una gomma più dura (es. 60-70 Shore A) supporta carichi maggiori ma è meno efficace nell'isolamento di vibrazioni a bassa frequenza e ha una minore deflessione.
    Resiste a quali condizioni ambientali (temperatura, agenti chimici, ecc.)?
    La resistenza alle condizioni ambientali varia in base al tipo di elastomero utilizzato. La gomma naturale è eccellente per l'ammortizzazione ma limitata in temperature estreme o esposizione a oli. EPDM offre buona resistenza agli agenti atmosferici e UV. NBR è resistente agli oli e carburanti. Il silicone è adatto ad alte e basse temperature estreme e ha buona resistenza chimica.
    Richiede manutenzione e qual è la sua vita utile media?
    Generalmente, questi antivibranti sono a bassa manutenzione. È consigliabile un'ispezione visiva periodica per verificare eventuali crepe, indurimento eccessivo della gomma, deformazioni permanenti o corrosione degli inserti metallici. La vita utile dipende fortemente dalle condizioni operative (carico costante, esposizione a temperatura, agenti chimici, frequenza delle vibrazioni) ma può variare da 5 a oltre 15 anni.
