PIEDI ANTIVIBRANTI PARABOLICI

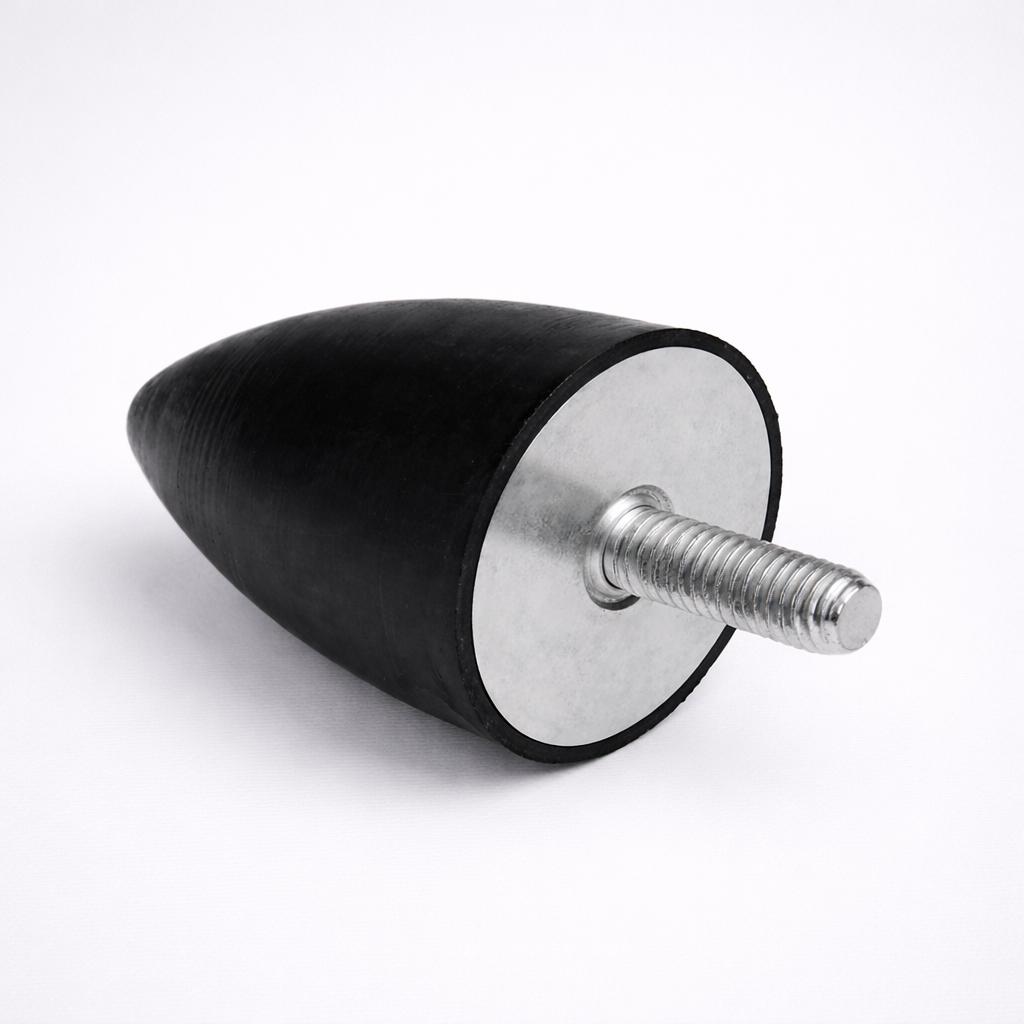

TIPO PPM: antivibrante cilindrico piede parabolico maschio

Antivibrante cilindrico parabolico con una sede costituita da una vite pressata su rondella zincata, vulcanizzata su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Shore.

A richiesta è possibile produrre l’articolo con diverse caratteristiche, sia con viti di misure differenti, durezza Shore e tipologia di mescola base.

Alcuni utilizzi degli antivibranti a parabola:

  • Fine corsa
  • Piedini di appoggio
  • Paracolpi
  • Limitatori di spostamento orizzontale
  • Limitatori di spostamento verticale

DAB | Sistemi e supporti antivibranti in gomma e metallo

PPM antivibrante cilindrico piede parabolico maschio
Descrizione Tecnica Approfondita

TIPO PPM: antivibrante cilindrico piede parabolico maschio

Piedini Antivibranti Cilindrici TIPO PPM: Stabilità e Riduzione Vibrazioni per la Tua Industria

Nel contesto industriale moderno, la gestione delle vibrazioni è cruciale per l'efficienza, la durata e la sicurezza dei macchinari. I nostri **piedini antivibranti cilindrici TIPO PPM** rappresentano la soluzione ideale per isolare efficacemente le vibrazioni, ridurre il rumore e garantire una stabilità superiore per una vasta gamma di applicazioni.

Progettati con un innovativo **piede parabolico** in elastomero e un perno **maschio** integrato, questi supporti sono ottimizzati per affrontare carichi dinamici e statici, distribuendo uniformemente la pressione e minimizzando la trasmissione delle vibrazioni alle strutture circostanti e ad altri componenti sensibili.

Design e Materiali di Eccellenza

Il cuore del piedino antivibrante TIPO PPM è la sua base parabolica. Questa geometria non è solo esteticamente gradevole, ma funzionalmente superiore: offre un'ottima resistenza alla compressione e una flessibilità controllata, essenziali per un'efficace ammortizzazione.

Il perno maschio, saldamente ancorato alla base, è disponibile in diverse filettature e lunghezze, assicurando una facile installazione e un fissaggio sicuro a qualsiasi tipo di struttura o macchina. La robustezza della costruzione assicura una lunga vita operativa anche in ambienti industriali gravosi.

Vantaggi Strategici per la Tua Produzione

  • Riduzione del Rumore: Minimizzano la propagazione del rumore generato dalle vibrazioni, migliorando l'ambiente di lavoro.
  • Protezione dei Macchinari: Salvaguardano i componenti interni ed esterni dall'usura precoce causata da sollecitazioni meccaniche.
  • Stabilità e Precisione: Contribuiscono a mantenere l'allineamento e la precisione operativa delle attrezzature.
  • Incremento della Durata: Estendono la vita utile delle macchine e degli impianti, riducendo i costi di manutenzione e sostituzione.
  • Conformità Normativa: Aiutano a rispettare le normative in materia di sicurezza e salute sul lavoro, relative all'esposizione a vibrazioni.

Specifiche Tecniche e Flessibilità

Offriamo una vasta gamma di piedini antivibranti TIPO PPM per soddisfare ogni esigenza specifica. Le dimensioni sono fondamentali per garantire la massima efficacia, e per questo proponiamo diverse combinazioni di diametro (D), altezza della base (H), diametro del perno (d) e lunghezza del perno (h).

La nostra gamma include soluzioni che vanno da un diametro base di 15mm con altezza di 12mm e perno M4x10, fino a diametri più grandi di 100mm con altezza di 80mm e perno M16x42. Questa versatilità permette di selezionare il piedino perfetto per carichi leggeri, medi o pesanti, adattandosi a un'ampia varietà di apparecchiature industriali.

Campi di Applicazione

I piedini antivibranti TIPO PPM sono indispensabili in settori quali:

  • Automazione Industriale e Robotica
  • Macchine Utensili e Lavorazione Metalli
  • Sistemi HVAC e Refrigerazione
  • Pompe, Compressori e Ventilatori
  • Quadri Elettrici e Apparecchiature Elettroniche
  • Attrezzature per l'Imballaggio e la Logistica
  • Generazione di Energia e Impianti Industriali

Per ulteriori dettagli tecnici, consulenze personalizzate o per richiedere un preventivo, non esitate a contattarci. Il nostro team di esperti è a vostra disposizione per supportarvi nella scelta della soluzione antivibrante più adatta alle vostre specifiche esigenze.

Scarica Manuale in PDF

Ritrova il silenzio,
riprendi il controllo

Hai un problema di vibrazioni o rumore trasmesso?
Il nostro team tecnico-commerciale è pronto ad ascoltarti e proporti la risposta più efficace, in tempi rapidi.

Contattaci

TIPO PPM: antivibrante cilindrico piede parabolico maschio

PPM antivibrante cilindrico piede parabolico maschio
Share

Contattaci

Puoi contattarci compilando il form qui sotto, oppure chiamando il numero +39 02.90782170.


    Via Carducci, 7
    20072 Pieve Emanuele (MI)
    > Vai a MAPS

    Tabella Misure

    ×
    CODE TYPE PPM
    Dimensioni
    D H d h
    15x12 15 12 M4 10
    25x25 25 25 M6 18
    30x36 30 36 M8 23
    40x30 40 30 M8 23
    40x50 40 50 M8 23
    50x67 50 67 M10 28
    75x70 75 70 M12 37
    100x80 100 80 M16 42
    Scarica PDF

    Scheda Tecnica

    ×

    TIPO PPM: antivibrante cilindrico piede parabolico maschio

    PIEDI ANTIVIBRANTI PARABOLICIPPM antivibrante cilindrico piede parabolico maschio

    Antivibrante cilindrico parabolico con una sede costituita da una vite pressata su rondella zincata, vulcanizzata su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Shore.

    A richiesta è possibile produrre l’articolo con diverse caratteristiche, sia con viti di misure differenti, durezza Shore e tipologia di mescola base.

    Alcuni utilizzi degli antivibranti a parabola:

    DAB | Sistemi e supporti antivibranti in gomma e metallo

    Scarica PDF

    Domande Utili

    ×
    Cos'è un antivibrante TIPO PPM cilindrico con piede parabolico maschio e qual è la sua funzione principale?
    È un elemento di supporto e isolamento progettato per ridurre la trasmissione di vibrazioni e rumore da macchinari o componenti a una struttura di base. La sua funzione principale è proteggere le apparecchiature, migliorare il comfort ambientale e prolungare la vita utile dei macchinari isolando attivamente le frequenze vibratorie indesiderate.
    Quali sono le caratteristiche distintive del design 'cilindrico' e 'piede parabolico' in questo tipo di antivibrante?
    Il corpo 'cilindrico' offre una struttura robusta e compatta per l'alloggiamento dell'elastomero. Il 'piede parabolico' è una geometria ottimizzata della base che distribuisce il carico in modo più uniforme, riducendo le concentrazioni di stress e migliorando la stabilità e l'aderenza su superfici, anche leggermente irregolari, massimizzando l'efficacia antivibrante.
    A cosa si riferisce il termine 'maschio' e come incide sull'installazione?
    Il termine 'maschio' indica la presenza di un perno filettato (una vite o un tirante) che sporge dalla base del piede parabolico. Questo permette un'installazione robusta e diretta in fori filettati presenti nella struttura di base, offrendo un fissaggio sicuro e facilitando il posizionamento e l'assemblaggio.
    Di quali materiali è tipicamente composto un antivibrante TIPO PPM e perché sono scelti?
    Generalmente, sono composti da un elastomero (spesso gomma naturale, ma possono essere usati anche NBR, EPDM, silicone per requisiti specifici) vulcanizzato su componenti metallici (acciaio zincato o inox per il perno filettato e per eventuali rondelle o distanziali interni). L'elastomero è scelto per le sue proprietà di smorzamento e assorbimento delle vibrazioni, mentre il metallo fornisce la resistenza meccanica necessaria per il carico e il fissaggio.
    Come si determina la capacità di carico corretta e la durezza Shore dell'elastomero per un'applicazione specifica?
    La capacità di carico si determina dividendo il peso totale dell'apparecchiatura per il numero di antivibranti utilizzati, con un fattore di sicurezza. La durezza Shore (misurata in Shore A) dell'elastomero è cruciale: un elastomero più morbido (es. 40-50 Shore A) offre maggiore deflessione e migliore isolamento per vibrazioni a bassa frequenza, mentre uno più duro (es. 60-70 Shore A) è adatto per carichi maggiori o per limitare le deflessioni in caso di impatti.
    Quali sono i principali vantaggi nell'utilizzo di un antivibrante con piede parabolico rispetto a uno con base piatta?
    Il piede parabolico offre una distribuzione del carico più progressiva e omogenea, riducendo i picchi di pressione e migliorando l'adesione iniziale. Inoltre, è più tollerante a piccole irregolarità della superficie di appoggio e può offrire una maggiore stabilità laterale grazie alla sua geometria convessa, contribuendo a un migliore smorzamento delle vibrazioni e a una maggiore durata.
    In quali settori industriali e applicazioni specifiche sono comunemente impiegati gli antivibranti TIPO PPM?
    Sono ampiamente utilizzati nell'industria manifatturiera per macchine utensili, compressori, pompe, motori elettrici, generatori; nel settore HVAC per condizionatori e ventilatori; nell'elettronica per quadri elettrici e apparati sensibili; in agricoltura per macchinari agricoli; e in generale in tutte le applicazioni dove è necessario isolare o smorzare vibrazioni e rumore per proteggere macchinari o strutture.
    Quali parametri tecnici, oltre alle dimensioni fisiche, sono fondamentali da considerare nella scelta?
    Oltre al diametro e all'altezza, sono fondamentali: la durezza Shore dell'elastomero, la capacità di carico statico e dinamico, la frequenza di risonanza (che dovrebbe essere significativamente inferiore alla frequenza di eccitazione), la massima deflessione sotto carico, la resistenza a temperature e agenti chimici specifici dell'ambiente di lavoro, e il tipo/dimensione della filettatura maschio.
    Questo tipo di antivibrante può essere utilizzato in ambienti aggressivi (alte temperature, oli, acidi)?
    Sì, ma è cruciale selezionare l'elastomero appropriato. Ad esempio, la gomma nitrilica (NBR) è resistente agli oli e carburanti; l'EPDM è adatto per ambienti esterni e resiste a ozono e raggi UV; il silicone resiste a temperature estreme (sia alte che basse). È fondamentale specificare le condizioni ambientali al fornitore per garantire la corretta selezione del materiale.
    Quali sono gli aspetti di manutenzione e la durata stimata di un antivibrante TIPO PPM?
    Gli antivibranti TIPO PPM sono generalmente a bassa manutenzione. Si consiglia un'ispezione periodica visiva per verificare l'integrità dell'elastomero (ricerca di crepe, indurimento eccessivo o ammorbidimento, distacco dalla parte metallica) e la stabilità del fissaggio. La durata stimata varia ampiamente in base al carico applicato, alla frequenza e all'ampiezza delle vibrazioni, alle condizioni ambientali e al materiale dell'elastomero, ma possono durare molti anni in condizioni operative normali.
