ANTIVIBRANTI A CAMPANA IN ACCIAIO INOX

Sucon: antivibrante a campana con dado in acciaio inox

I supporti elastici tipo “SUCON A CAMPANA CON DADO IN ACCIAIO INOX” sono degli antivibranti a campana di impiego universale. Impiegati in modo corretto, impediscono la trasmissione di vibrazioni e di rumori.

Vengono prodotti in varie dimensioni, con gomma di durezza 45°- 60° Sh.

I supporti “SUCON A CAMPANA CON DADO IN ACCIAIO INOX” non richiedono manutenzione e durano a lungo ciò è dovuto alla particolare forma tronco-conica delle armature metalliche, che, sotto le varie forze verticali e trasversali della macchina sospesa, sollecitano la gomma contemporaneamente a compressione ed a taglio-flessione.

Con i supporti “SUCON A CAMPANA CON DADO IN ACCIAIO INOX” si possono sospendere egregiamente motori di ogni genere, gruppi elettrogeni, macchine utensili, presse ad eccentrico, pompe, trasformatori elettrici industriali.

Sono indicati inoltre per tutte le applicazioni in cui è richiesta una buona flessibilità trasversale, tanto che le frequenze sono comprese tra 8 e 12 Hz.

Gli inserti metallici in acciaio sono zincati.

Gli antivibranti a campana SUCON sono elementi in gomma/acciaio inox  progettati per ampie possibilità di impiego, relativamente alle sollecitazioni vibrazionali ed ai carichi ammessi.
Le parti in metallo sono solidamente vulcanizzate con la gomma e gli elementi risultano compatti, poco ingombranti e di impiego universale.
La campana metallica superiore che si collega alla macchina da isolare, mentre la controcampana inferiore, che si collega al piano di appoggio del sistema, si estende con flangia OVALE

sucon a campana con dado in acciaio inox
Descrizione Tecnica Approfondita

Sucon: antivibrante a campana con dado in acciaio inox

Sucon Antivibrante a Campana con Dado in acciaio inox: La Soluzione Definitiva per l'Isolamento Industriale

Nel contesto industriale moderno, la gestione di vibrazioni e rumori è cruciale non solo per la sicurezza e il comfort degli operatori, ma anche per la longevità e l'efficienza dei macchinari. I Sucon antivibranti a campana con dado in acciaio inox  rappresentano una soluzione d'eccellenza per mitigare questi fenomeni, offrendo prestazioni superiori e una durabilità eccezionale.

Design Robusto e Fissaggio Sicuro

Caratterizzati da un design a campana in metallo, questi supporti proteggono l'elemento elastico in gomma/elastomero da oli, grassi e altri agenti esterni, garantendo una maggiore durata nel tempo. L'integrazione di un dado di fissaggio al centro semplifica notevolmente l'installazione, permettendo un montaggio rapido e sicuro su diverse tipologie di strutture e macchinari. Le dimensioni variano da un diametro (D) di 48 mm a 160 mm e una lunghezza della base (L) da 68 mm a 200 mm, con attacchi filettati (Ø1) che vanno da M8 fino a M16/20 e fori di fissaggio (Ø2) da 6,2 mm a 16,2 mm, per adattarsi a ogni esigenza di montaggio.

Versatilità e Prestazioni: Gomma 45° Sh e 60° Sh

Per rispondere a un'ampia gamma di requisiti applicativi, i supporti Sucon sono disponibili con elementi antivibranti in gomma con due diverse durezze Shore:

  • Gomma 45° Shore (Sh): Ideale per applicazioni che richiedono un isolamento più morbido e una maggiore flessibilità. Questi supporti offrono capacità di carico che vanno da 100 kg (T1/D) fino a 1200 kg (T5/D). Con una frequenza propria tipica che si attesta tra i 6,5 Hz e i 10 Hz e una freccia statica fino a 6 mm, sono perfetti per isolare vibrazioni con frequenze di perturbazione anche elevate (fino a 25 Hz), garantendo un'ottima deflessione e smorzamento.
  • Gomma 60° Shore (Sh): Progettati per carichi più elevati e situazioni che richiedono maggiore rigidità e stabilità. Questi modelli gestiscono carichi significativi, partendo da 150 kg (T1/D) fino a 1800 kg (T5/D). Mantengono frequenze proprie simili (tra 6,5 Hz e 10 Hz), ma con una capacità di carico superiore e una maggiore resistenza alle deformazioni per un dato carico, rendendoli adatti per macchinari più pesanti pur mantenendo eccellenti proprietà antivibranti.

Applicazioni Ideali

La robustezza e l'efficacia dei Sucon antivibranti a campana con dado in acciaio inox  li rendono la scelta ottimale per un vasto spettro di applicazioni industriali, tra cui:

  • Motori e Generatori: Dal T1/D (100-150 kg) per piccoli motori a T5/D (1200-1800 kg) per gruppi elettrogeni di grandi dimensioni, garantendo stabilità e riducendo la trasmissione delle vibrazioni alla struttura circostante.
  • Pompe e Compressori: Migliorano l'efficienza e riducono il rumore operativo, proteggendo le apparecchiature da stress meccanici.
  • Macchine Utensili e Impianti Industriali: Fondamentali per isolare banchi prova, macchine per la lavorazione dei metalli, presse, e altre attrezzature pesanti, preservando la precisione e la durata dei componenti.
  • Ventilatori Industriali e Sistemi HVAC: Contribuiscono a minimizzare la trasmissione di vibrazioni e rumori alle condotte e all'ambiente circostante.
  • Attrezzature Elettroniche Sensibili: Proteggono componenti delicati dalle vibrazioni esterne, assicurandone il corretto funzionamento e prolungandone la vita utile.

Scegliere i supporti Sucon antivibranti a campana con dado in acciaio inox significa investire in affidabilità, prestazioni e protezione a lungo termine per i vostri impianti industriali.

Scarica Scheda in PDF

Ritrova il silenzio,
riprendi il controllo

Hai un problema di vibrazioni o rumore trasmesso?
Il nostro team tecnico-commerciale è pronto ad ascoltarti e proporti la risposta più efficace, in tempi rapidi.

Contattaci

Sucon: antivibrante a campana con dado in acciaio inox

Share

Contattaci

Puoi contattarci compilando il form qui sotto, oppure chiamando il numero +39 02.90782170.

    Via Carducci, 7
    20072 Pieve Emanuele (MI)
    > Vai a MAPS

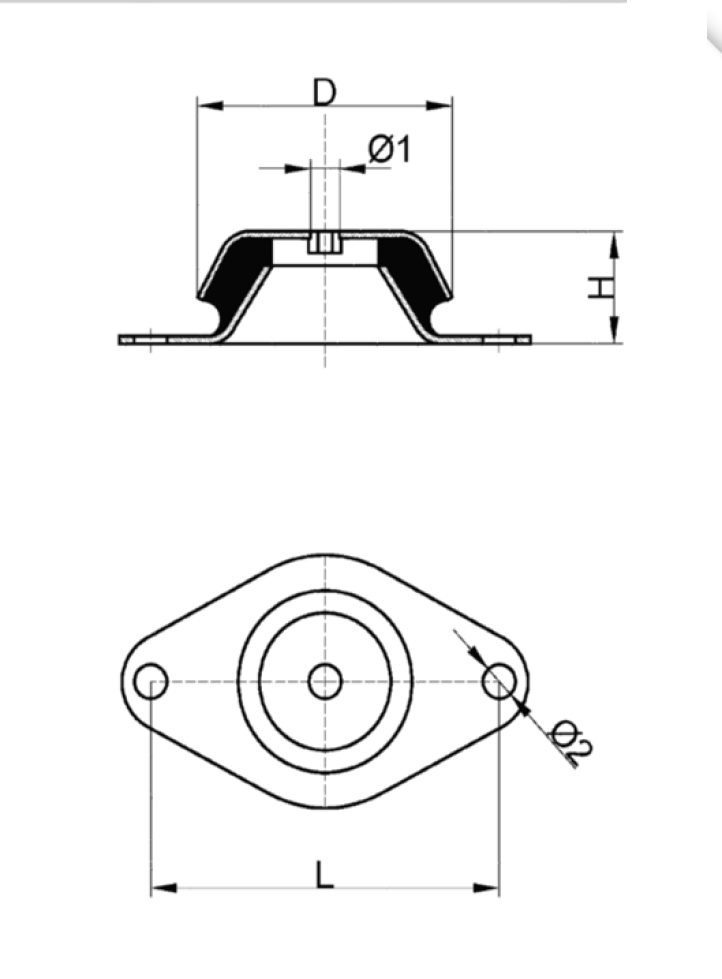

    Tabella Misure

    ×
    Tables
    TYPE SUCON CON DADO - INOX AISI - 45° Sh
    CODE Dimensioni
    D H L Ø1 Ø2 Kg. Freq. Perturb. Freq. Propria Freccia - Y
    T1/D 48 23 68 M8 6,2 100 Hz 25 Hz 10 2,7
    T2/D 62 30 85 M10 8,2 200 Hz 20 Hz 8 3,8
    T3/D 92 45 110 M12/14 10,2 300 Hz 20 Hz 7,5 4,6
    T4/D 120 50 160 M14/16 16,2 600 Hz 20 Hz 6,5 6
    T5/D 160 60 200 M16/20 16,2 1200 Hz 20 Hz 7,5 4,4
    TYPE SUCON CON DADO - INOX AISI - 60° Sh
    CODE Dimensioni
    D H L Ø1 Ø2 Kg. Freq. Perturb. Freq. Propria Freccia - Y
    T1/D 48 23 68 M8 6,2 150 Hz 25 Hz 10 2,7
    T2/D 62 30 85 M10 8,2 300 Hz 20 Hz 8 3,8
    T3/D 92 45 110 M12/14 10,2 450 Hz 20 Hz 7,5 4,6
    T4/D 120 50 160 M14/16 16,2 900 Hz 20 Hz 6,5 6
    T5/D 160 60 200 M16/20 16,2 1800 Hz 20 Hz 7,5 4,4
    Scarica PDF

    Scheda Tecnica

    ×

    Sucon: antivibrante a campana con dado in acciaio inox

    ANTIVIBRANTI A CAMPANA IN ACCIAIO INOX sucon a campana con dado in acciaio inox

    I supporti elastici tipo “SUCON A CAMPANA CON DADO IN ACCIAIO INOX” sono degli antivibranti a campana di impiego universale. Impiegati in modo corretto, impediscono la trasmissione di vibrazioni e di rumori.

    Vengono prodotti in varie dimensioni, con gomma di durezza 45°- 60° Sh.

    I supporti “SUCON A CAMPANA CON DADO IN ACCIAIO INOX” non richiedono manutenzione e durano a lungo ciò è dovuto alla particolare forma tronco-conica delle armature metalliche, che, sotto le varie forze verticali e trasversali della macchina sospesa, sollecitano la gomma contemporaneamente a compressione ed a taglio-flessione.

    Con i supporti “SUCON A CAMPANA CON DADO IN ACCIAIO INOX” si possono sospendere egregiamente motori di ogni genere, gruppi elettrogeni, macchine utensili, presse ad eccentrico, pompe, trasformatori elettrici industriali.

    Sono indicati inoltre per tutte le applicazioni in cui è richiesta una buona flessibilità trasversale, tanto che le frequenze sono comprese tra 8 e 12 Hz.

    Gli inserti metallici in acciaio sono zincati.

    Gli antivibranti a campana SUCON sono elementi in gomma/acciaio inox  progettati per ampie possibilità di impiego, relativamente alle sollecitazioni vibrazionali ed ai carichi ammessi.
    Le parti in metallo sono solidamente vulcanizzate con la gomma e gli elementi risultano compatti, poco ingombranti e di impiego universale.
    La campana metallica superiore che si collega alla macchina da isolare, mentre la controcampana inferiore, che si collega al piano di appoggio del sistema, si estende con flangia OVALE

    Scarica PDF

    Domande Utili

    ×
    Qual è la funzione principale di questo sucon antivibrante a campana?
    La funzione principale è isolare e smorzare le vibrazioni e gli urti generati da macchinari, motori o altre apparecchiature, proteggendo sia l'apparecchiatura stessa che le strutture circostanti da danni e riducendo il rumore.
    Quali sono i vantaggi della forma a campana?
    La forma a campana offre una maggiore protezione dell'elemento elastomerico dagli agenti esterni (polvere, sporco, spruzzi) e distribuisce meglio il carico, aumentando la capacità di assorbimento in compressione e migliorando la stabilità laterale.
    Perché il dado è realizzato in acciaio inox?
    Il dado in acciaio inox (es. AISI 304 o 316) garantisce eccellente resistenza alla corrosione, all'ossidazione e agli agenti chimici, rendendolo ideale per ambienti aggressivi, settori igienici (alimentare, farmaceutico) o applicazioni esterne dove è richiesta durabilità e pulibilità.
    Di quali materiali è composto il corpo del sucon antivibrante (oltre al dado)?
    Il corpo è tipicamente realizzato in elastomero di alta qualità (es. gomma naturale, NBR, EPDM) vulcanizzato su un inserto metallico (solitamente acciaio zincato o anch'esso in acciaio inox, a seconda dell'applicazione specifica e dell'ambiente di utilizzo).
    Come si sceglie il sucon antivibrante adatto per una specifica applicazione?
    La scelta dipende dal carico statico e dinamico, dalla frequenza delle vibrazioni da isolare, dalla temperatura di esercizio, dall'ambiente chimico/fisico e dallo spazio disponibile. È fondamentale consultare le tabelle tecniche del produttore per carico, deflessione e caratteristiche del materiale.
    Qual è la capacità di carico tipica di questi sucon?
    La capacità di carico varia ampiamente in base alle dimensioni del sucon, alla durezza dell'elastomero (espressa in Shore ) e al tipo di sollecitazione (compressione, trazione, taglio). I modelli a campana sono particolarmente efficienti in compressione, con carichi che possono variare da pochi kg a centinaia di kg per singolo elemento.
    Quali sono i limiti di temperatura di esercizio per questi componenti?
    I limiti di temperatura dipendono dal tipo di elastomero utilizzato. La gomma naturale (NR) ha un range tipico di -30°C a +80°C. L'NBR (gomma nitrilica) può arrivare fino a +100°C, mentre l'EPDM offre una buona resistenza a temperature più elevate e agli UV (fino a +120°C).
    Come si effettua l'installazione di un sucon antivibrante a campana con dado?
    L'installazione è semplice: il perno filettato superiore viene avvitato alla macchina o all'apparecchiatura da isolare, mentre la base con il dado (o con un'ulteriore filettatura interna) viene fissata alla struttura portante. È importante garantire un serraggio adeguato ma non eccessivo per non compromettere l'efficacia antivibrante.
    È richiesta manutenzione per questi sucon antivibranti?
    Generalmente, questi sucon non richiedono manutenzione specifica. Tuttavia, si consiglia un'ispezione visiva periodica per verificare l'integrità dell'elastomero (assenza di crepe, deformazioni eccessive o indurimento) e la stabilità del fissaggio, soprattutto in ambienti gravosi o con cicli di lavoro intensi.
    Qual è la resistenza agli agenti chimici e agli oli?
    La resistenza agli agenti chimici e agli oli dipende principalmente dal tipo di elastomero. La gomma naturale ha una resistenza limitata a oli e molti prodotti chimici. L'NBR è specificamente formulato per resistere a oli, carburanti e grassi. L'EPDM eccelle contro acidi, basi e vapore. L'acciaio inox del dado garantisce un'ottima protezione contro molti agenti corrosivi, ma è essenziale scegliere l'elastomero più adatto all'ambiente specifico.
