ANTIVIBRANTI A CAMPANA

Sucon: antivibrante a campana a base quadrata con dado

I supporti elastici tipo “SUCON A BASE QUADRATA CON DADO" sono degli antivibranti di impiego universale.

Impiegati in modo corretto, impediscono la trasmissione di vibrazioni e di rumori.

Vengono prodotti in varie dimensioni, con gomma di durezza 45°- 60° Sh.

I supporti “SUCON A BASE QUADRATA CON DADO"  non richiedono manutenzione e durano a lungo; ciò è dovuto alla particolare forma tronco-conica delle armature metalliche, che, sotto le varie forze verticali e trasversali della macchina sospesa, sollecitano la gomma contemporaneamente a compressione ed a taglio-flessione.

Con i supporti “SUCON A BASE QUADRATA CON DADO" si possono sospendere egregiamente motori di ogni genere, gruppi elettrogeni, macchine utensili, presse ad eccentrico, pompe, trasformatori elettrici industriali, ecc.

Sono indicati inoltre per tutte le applicazioni in cui è richiesta una buona flessibilità trasversale, tanto che le frequenze sono comprese tra 8 e 12 Hz.
Gli inserti metallici in acciaio sono zincati.

Gli antivibranti a campana SUCON A BASE QUADRATA CON DADO  sono elementi in gomma/metallo progettati per ampie possibilità di impiego, relativamente alle sollecitazioni vibrazionali ed ai carichi ammessi.
Le parti in metallo sono solidamente vulcanizzate con la gomma e gli elementi risultano compatti, poco ingombranti e di impiego universale.
La campana metallica superiore che si collega alla macchina da isolare, mentre la contro campana inferiore, che si collega al piano di appoggio del sistema, si estende con flangia QUADRATA.

DAB | Sistemi e supporti antivibranti in gomma e metallo

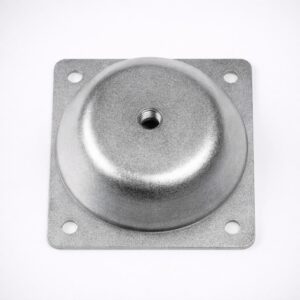

SUCON ANTIVIBRANTE A CAMPANA CON DADO A BASE QUADRATA
Descrizione Tecnica Approfondita

Sucon: antivibrante a campana a base quadrata con dado

Sucon Antivibrante a Campana a Base Quadrata con Dado: Soluzione Robusta per l'Isolamento Vibratorio Industriale

Nell'ambito industriale moderno, la gestione efficace delle vibrazioni è fondamentale per la salvaguardia dei macchinari, la riduzione del rumore ambientale e il mantenimento di un'alta produttività. Per rispondere a queste esigenze critiche, presentiamo la nostra gamma di Sucon antivibranti a campana a base quadrata con dado, progettati specificamente per offrire prestazioni di isolamento superiori in applicazioni gravose.

Questi supporti antivibranti si distinguono per la loro solida architettura: un corpo a campana che garantisce un'eccellente capacità di carico e una deflessione controllata, montato su una base quadrata robusta. Quest'ultima, preforata per un fissaggio sicuro, assicura la massima stabilità. L'integrazione di un dado centrale (con filettatura M16 per il modello T6/D e M20 per il T7/D) semplifica l'assemblaggio, consentendo un accoppiamento diretto e stabile con la struttura da isolare.

Prestazioni Tecniche e Vantaggi Operativi:

  • Isolamento Ottimale delle Vibrazioni: I nostri Sucon sono ingegnerizzati per affrontare frequenze perturbatrici tipiche di 20 Hz, raggiungendo frequenze proprie significativamente basse – fino a 6 Hz per il modello T7/D (45° Sh). Questo disaccoppiamento efficace garantisce una protezione superiore contro le risonanze dannose.
  • Ampia Copertura di Carico: Disponibili in due durezze Shore (45° Sh e 60° Sh), questi antivibranti possono sostenere carichi statici che variano da 400 Kg (T6/D a 45° Sh) fino a un impressionante 1275 Kg (T7/D a 60° Sh). Questa versatilità li rende ideali per un'ampia varietà di macchinari pesanti.
  • Durata e Affidabilità: Proteggendo componenti e strutture dalle sollecitazioni dinamiche, i Sucon contribuiscono a prolungare la vita utile dei macchinari, riducendo la necessità di manutenzione e i relativi costi.
  • Riduzione del Rumore: L'efficace smorzamento delle vibrazioni si traduce direttamente in una notevole diminuzione della rumorosità, creando un ambiente di lavoro più sicuro e confortevole.
  • Dimensioni Ottimizzate: Con dimensioni esterne come L=132x132mm per il T6/D e 150x150mm per il T7/D, e altezze contenute (H=51,5mm e 63mm rispettivamente), si integrano facilmente in spazi limitati.

Ogni modello offre una deflessione (Y) studiata per massimizzare l'efficienza: 3,2 mm per il T6/D e 3,5 mm per il T7/D, indipendentemente dalla durezza. Questo assicura una risposta elastica coerente sotto carico, ottimizzando l'isolamento.

Affidatevi ai nostri Sucon antivibranti a campana a base quadrata con dado per garantire stabilità, efficienza e protezione ai vostri impianti industriali. Contattate i nostri specialisti per identificare la soluzione più idonea alle vostre specifiche esigenze applicative.

Scarica Manuale in PDF

Ritrova il silenzio,
riprendi il controllo

Hai un problema di vibrazioni o rumore trasmesso?
Il nostro team tecnico-commerciale è pronto ad ascoltarti e proporti la risposta più efficace, in tempi rapidi.

Contattaci

Sucon: antivibrante a campana a base quadrata con dado

SUCON ANTIVIBRANTE A CAMPANA CON DADO A BASE QUADRATA
Share

Contattaci

Puoi contattarci compilando il form qui sotto, oppure chiamando il numero +39 02.90782170.


    Via Carducci, 7
    20072 Pieve Emanuele (MI)
    > Vai a MAPS

    Tabella Misure

    ×
    TYPE SUCON CON DADO A BASE QUADRATA - 45° Sh
    CODE Dimensioni Freccia - Y
    D H L Ø1 Ø2 Kg. Freq. Perturb. Freq. Propria
    T6/D 150 51,5 132x132 M16 12,5 400 Hz 20 Hz 8,8 3,2
    T7/D 177 63 150x150 M20 13 850 Hz 20 Hz 6 3,5
    TYPE SUCON CON DADO A BASE QUADRATA - 60° Sh
    CODE Dimensioni Freccia - Y
    D H L Ø1 Ø2 Kg. Freq. Perturb. Freq. Propria
    T6/D 150 51,5 132x132 M16 12,5 600 Hz 20 Hz 8,8 3,2
    T7/D 177 63 150x150 M20 13 1275 Hz 20 Hz 6 3,5
    Scarica PDF

    Scheda Tecnica

    ×

    Sucon: antivibrante a campana a base quadrata con dado

    ANTIVIBRANTI A CAMPANASUCON ANTIVIBRANTE A CAMPANA CON DADO A BASE QUADRATA

    I supporti elastici tipo “SUCON A BASE QUADRATA CON DADO” sono degli antivibranti di impiego universale.

    Impiegati in modo corretto, impediscono la trasmissione di vibrazioni e di rumori.

    Vengono prodotti in varie dimensioni, con gomma di durezza 45°- 60° Sh.

    I supporti “SUCON A BASE QUADRATA CON DADO”  non richiedono manutenzione e durano a lungo; ciò è dovuto alla particolare forma tronco-conica delle armature metalliche, che, sotto le varie forze verticali e trasversali della macchina sospesa, sollecitano la gomma contemporaneamente a compressione ed a taglio-flessione.

    Con i supporti “SUCON A BASE QUADRATA CON DADO” si possono sospendere egregiamente motori di ogni genere, gruppi elettrogeni, macchine utensili, presse ad eccentrico, pompe, trasformatori elettrici industriali, ecc.

    Sono indicati inoltre per tutte le applicazioni in cui è richiesta una buona flessibilità trasversale, tanto che le frequenze sono comprese tra 8 e 12 Hz.
    Gli inserti metallici in acciaio sono zincati.

    Gli antivibranti a campana SUCON A BASE QUADRATA CON DADO  sono elementi in gomma/metallo progettati per ampie possibilità di impiego, relativamente alle sollecitazioni vibrazionali ed ai carichi ammessi.
    Le parti in metallo sono solidamente vulcanizzate con la gomma e gli elementi risultano compatti, poco ingombranti e di impiego universale.
    La campana metallica superiore che si collega alla macchina da isolare, mentre la contro campana inferiore, che si collega al piano di appoggio del sistema, si estende con flangia QUADRATA.
