ANTIVIBRANTI A CAMPANA

Sucon: antivibrante a campana con dado

I supporti elastici tipo “SUCON con dado” sono degli antivibranti a campana di impiego universale. Impiegati in modo corretto, impediscono la trasmissione di vibrazioni e di rumori.

Vengono prodotti in varie dimensioni, con gomma di durezza 45°- 60° Sh.

I supporti “SUCON A CAMPANA CON DADO” non richiedono manutenzione e durano a lungo ciò è dovuto alla particolare forma tronco-conica delle armature metalliche, che, sotto le varie forze verticali e trasversali della macchina sospesa, sollecitano la gomma contemporaneamente a compressione ed a taglio-flessione.

Con i supporti “SUCON A CAMPANA CON DADO” si possono sospendere egregiamente motori di ogni genere, gruppi elettrogeni, macchine utensili, presse ad eccentrico, pompe, trasformatori elettrici industriali.

Sono indicati inoltre per tutte le applicazioni in cui è richiesta una buona flessibilità trasversale, tanto che le frequenze sono comprese tra 8 e 12 Hz.

Gli inserti metallici in acciaio sono zincati.

Gli antivibranti a campana SUCON sono elementi in gomma/metallo progettati per ampie possibilità di impiego, relativamente alle sollecitazioni vibrazionali ed ai carichi ammessi.
Le parti in metallo sono solidamente vulcanizzate con la gomma e gli elementi risultano compatti, poco ingombranti e di impiego universale.
La campana metallica superiore che si collega alla macchina da isolare, mentre la controcampana inferiore, che si collega al piano di appoggio del sistema, si estende con flangia OVALE

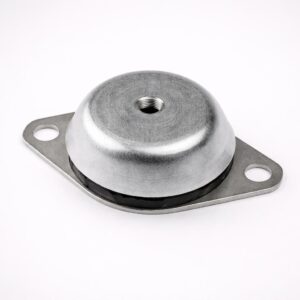

SUCON ANTIVIBRANTE A CAMPANA CON DADO
Descrizione Tecnica Approfondita

Sucon: antivibrante a campana con dado

Sucon Antivibrante a Campana con Dado: L'Eccellenza nell'Isolamento Vibrazionale B2B

Nel dinamico panorama industriale, la gestione efficace delle vibrazioni è fondamentale per la produttività, l'affidabilità e la longevità dei macchinari. I nostri Sucon antivibrante a campana con dado rappresentano una soluzione all'avanguardia, progettata specificamente per offrire un isolamento superiore contro vibrazioni e urti in ambienti industriali esigenti.

Caratterizzati da una robusta struttura a campana in metallo e un elastomero di alta qualità, questi supporti antivibrazione sono ingegnerizzati per eccellere. La loro configurazione unica garantisce un'elevata capacità di carico e un'eccezionale stabilità, rendendoli ideali per un'ampia gamma di applicazioni critiche. Il dado prigioniero integrato (Ø 1, con filettature da M8 a M16/20) semplifica l'installazione, assicurando un fissaggio rapido e sicuro al macchinario, mentre la base con fori (Ø 2) permette un ancoraggio stabile alla superficie di montaggio.

Vantaggi Chiave per l'Industria

  • Riduzione del Rumore e Miglior Comfort: Diminuiscono significativamente le emissioni sonore, creando un ambiente di lavoro più gradevole e conforme alle normative.
  • Protezione dei Macchinari: Salvaguardano componenti sensibili da stress e usura prematura causati dalle vibrazioni, prolungandone la vita utile.
  • Efficienza Operativa: Mantengono le prestazioni ottimali delle apparecchiature, prevenendo malfunzionamenti e riducendo i costi di manutenzione.
  • Versatilità di Applicazione: Disponibili in due diverse durezze Shore (45° Sh e 60° Sh) e in una gamma di dimensioni (dal T1/D al T5/D), si adattano a carichi che variano da 100 kg fino a 1800 kg.

Specifiche Tecniche e Prestazioni Superiori

I nostri Sucon antivibrante a campana con dado sono progettati per offrire performance mirate. Le varianti con durezza 45° Sh sono perfette per isolare carichi medi e garantire un'ottima flessibilità, con capacità che raggiungono i 1200 kg. Per applicazioni che richiedono una maggiore rigidità e sopportazione di carichi più elevati, i modelli con durezza 60° Sh gestiscono fino a 1800 kg, assicurando sempre un'efficace attenuazione delle frequenze di perturbazione tipiche degli impianti industriali.

Con un diametro esterno (D) che varia da 48 mm a 160 mm e un'altezza (H) da 23 mm a 60 mm, queste soluzioni antivibranti sono ottimizzate per un'ampia fascia di installazioni. Le specifiche tecniche dettagliate, incluse le frequenze proprie, le frequenze di perturbazione e la freccia (Y), sono disponibili per aiutarti a selezionare il modello più adatto alle tue esigenze specifiche. Siamo qui per supportarti nella scelta del Sucon antivibrante ideale per ottimizzare le prestazioni e la durabilità delle tue apparecchiature industriali.

Scarica Manuale in PDF

Ritrova il silenzio,
riprendi il controllo

Hai un problema di vibrazioni o rumore trasmesso?
Il nostro team tecnico-commerciale è pronto ad ascoltarti e proporti la risposta più efficace, in tempi rapidi.

Contattaci

Sucon: antivibrante a campana con dado

SUCON ANTIVIBRANTE A CAMPANA CON DADO
Share

Contattaci

Puoi contattarci compilando il form qui sotto, oppure chiamando il numero +39 02.90782170.


    Via Carducci, 7
    20072 Pieve Emanuele (MI)
    > Vai a MAPS

    Tabella Misure

    ×
    TYPE SUCON CON DADO - 45° Sh
    CODE Dimensioni Freq.
    Perturb.    		 Freq.
    Propria    		 Freccia - Y
    D H L Ø 1 Ø 2 Kg.
    T1/D 48 23 68 M8 6,2 100 Hz 25 Hz 10 2,7
    T2/D 62 30 85 M10 8,2 200 Hz 20 Hz 8 3,8
    T3/D 92 45 110 M12/14 10,2 300 Hz 20 Hz 7,5 4,6
    T4/D 120 50 160 M14/16 16,2 600 Hz 20 Hz 6,5 6
    T5/D 160 60 200 M16/20 16,2 1200 Hz 20 Hz 7,5 4,4
    TYPE SUCON CON DADO - 60° Sh
    CODE Dimensioni Freq.
    Perturb.    		 Freq.
    Propria    		 Freccia - Y
    D H L Ø 1 Ø 2 Kg.
    T1/D 48 23 68 M8 6,2 150 Hz 25 Hz 10 2,7
    T2/D 62 30 85 M10 8,2 300 Hz 20 Hz 8 3,8
    T3/D 92 45 110 M12/14 10,2 450 Hz 20 Hz 7,5 4,6
    T4/D 120 50 160 M14/16 16,2 900 Hz 20 Hz 6,5 6
    T5/D 160 60 200 M16/20 16,2 1800 Hz 20 Hz 7,5 4,4
    Scarica PDF

    Scheda Tecnica

    ×

    Sucon: antivibrante a campana con dado

    ANTIVIBRANTI A CAMPANASUCON ANTIVIBRANTE A CAMPANA CON DADO

    I supporti elastici tipo “SUCON con dado” sono degli antivibranti a campana di impiego universale. Impiegati in modo corretto, impediscono la trasmissione di vibrazioni e di rumori.

    Vengono prodotti in varie dimensioni, con gomma di durezza 45°- 60° Sh.

    I supporti “SUCON A CAMPANA CON DADO” non richiedono manutenzione e durano a lungo ciò è dovuto alla particolare forma tronco-conica delle armature metalliche, che, sotto le varie forze verticali e trasversali della macchina sospesa, sollecitano la gomma contemporaneamente a compressione ed a taglio-flessione.

    Con i supporti “SUCON A CAMPANA CON DADO” si possono sospendere egregiamente motori di ogni genere, gruppi elettrogeni, macchine utensili, presse ad eccentrico, pompe, trasformatori elettrici industriali.

    Sono indicati inoltre per tutte le applicazioni in cui è richiesta una buona flessibilità trasversale, tanto che le frequenze sono comprese tra 8 e 12 Hz.

    Gli inserti metallici in acciaio sono zincati.

    Gli antivibranti a campana SUCON sono elementi in gomma/metallo progettati per ampie possibilità di impiego, relativamente alle sollecitazioni vibrazionali ed ai carichi ammessi.
    Le parti in metallo sono solidamente vulcanizzate con la gomma e gli elementi risultano compatti, poco ingombranti e di impiego universale.
    La campana metallica superiore che si collega alla macchina da isolare, mentre la controcampana inferiore, che si collega al piano di appoggio del sistema, si estende con flangia OVALE

    Scarica PDF
