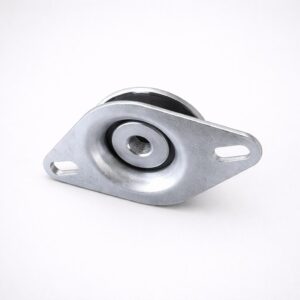

Sucon: Antivibrante a Campana con dado e Controtampone

Negli antivibranti  tipo “SUCON A CAMPANA” con dado e contro tampone "ANTISTRAPPO"   la campana superiore è prolungata all’interno e termina con una flangia di sicurezza; quest’ultima impedisce che si verifichino sobbalzi verticali di ampiezza superiore ai limiti tollerabili per la sicurezza dell’antivibrante e del sistema sospeso nel suo insieme. L’efficacia di questi zoccoli con sicurezza antistrappo si manifesta particolarmente nella sospensione di gruppi diesel o di ventilazione, motori a scoppio in genere e pompe ed in tutti i quei casi in cui la massa sospesa può sobbalzare per qualsiasi motivo.
La gomma è protetta da eventuali sgocciolamenti di olio e dall’azione degli agenti atmosferici, a vantaggio della durata degli elementi. Sono degli antivibranti di impiego universale. Impiegati in modo corretto, impediscono la trasmissione di vibrazioni e di rumori.

Vengono prodotti in varie dimensioni, con gomma di durezza 45°- 60° Sh. I supporti “SUCON A CAMPANA” con dado e contro tampone "ANTISTRAPPO" non richiedono manutenzione e durano a lungo; ciò è dovuto alla particolare forma tronco-conica delle armature metalliche, che, sotto le varie forze verticali e trasversali della macchina sospesa, sollecitano la gomma contemporaneamente a compressione ed a taglio-flessione.

Con i supporti “SUCON A CAMPANA” con dado e contro tampone "ANTISTRAPPO" si possono sospendere egregiamente motori di ogni genere, gruppi elettrogeni, macchine utensili, presse ad eccentrico, pompe, trasformatori elettrici industriali, ecc.

Sono indicati inoltre per tutte le applicazioni in cui è richiesta una buona flessibilità trasversale, tanto che le frequenze sono comprese tra 8 e 12 Hz.

Gli inserti metallici in acciaio sono zincati.

DAB | Sistemi e supporti antivibranti in gomma e metallo



SUCON ANTIVIBRANTE A CAMPANA CON DADO E CONTROTAMPONE
Descrizione Tecnica Approfondita

Sucon: Antivibrante a Campana con dado e Controtampone

Sucon Antivibrante a Campana con Dado e Controtampone: Soluzioni Robuste per l'Isolamento Vibratorio Industriale

Nel panorama industriale odierno, la gestione efficace delle vibrazioni è cruciale per garantire la longevità delle macchine, ottimizzare la precisione operativa e ridurre i costi di manutenzione. Il Sucon Antivibrante a Campana con Dado e Controtampone rappresenta la soluzione ideale per isolare motori, compressori, generatori e altre apparecchiature industriali dalle vibrazioni che possono comprometterne le prestazioni e la durata.

Design Ingegnerizzato per Prestazioni Superiori

Il design a campana di questi antivibranti è studiato per offrire una distribuzione ottimale del carico, proteggendo efficacemente i componenti interni dall'usura. La sua struttura robusta, combinata con un dado di fissaggio e un controtampone integrato, assicura non solo un'installazione sicura e stabile, ma anche una protezione progressiva contro sovraccarichi o urti accidentali, salvaguardando l'integrità del sistema e prolungando la vita utile dell'applicazione.

Caratteristiche Tecniche e Flessibilità Applicativa

Disponibili in due diverse durezze del caucciù – 45° Shore A per applicazioni che richiedono un isolamento più morbido e una maggiore deflessione, e 60° Shore A per carichi più elevati e una maggiore rigidità – i nostri antivibranti Sucon coprono un ampio spettro di esigenze industriali. Le specifiche tecniche dettagliate dimostrano la loro versatilità e affidabilità:

  • Ampia Capacità di Carico: Progettati per supportare carichi che vanno da un minimo di 100 Kg (modello T1/D a 45° Sh) fino a un impressionante massimo di 1800 Kg (modello T5/D a 60° Sh), garantendo stabilità anche nelle applicazioni più gravose.
  • Eccellente Isolamento Frequenziale: Con frequenze proprie che si attestano tra Hz 6,5 e Hz 10, questi supporti sono estremamente efficaci nell'isolare vibrazioni di perturbazione più elevate (tipicamente Hz 20-25), riducendo significativamente la trasmissione di rumore e vibrazioni alle strutture circostanti.
  • Deflessione Controllata: Offrono una freccia (deformazione elastica sotto carico) variabile da 2,7 mm a 6 mm, permettendo un assorbimento efficiente dell'energia vibratoria e un ritorno elastico controllato.

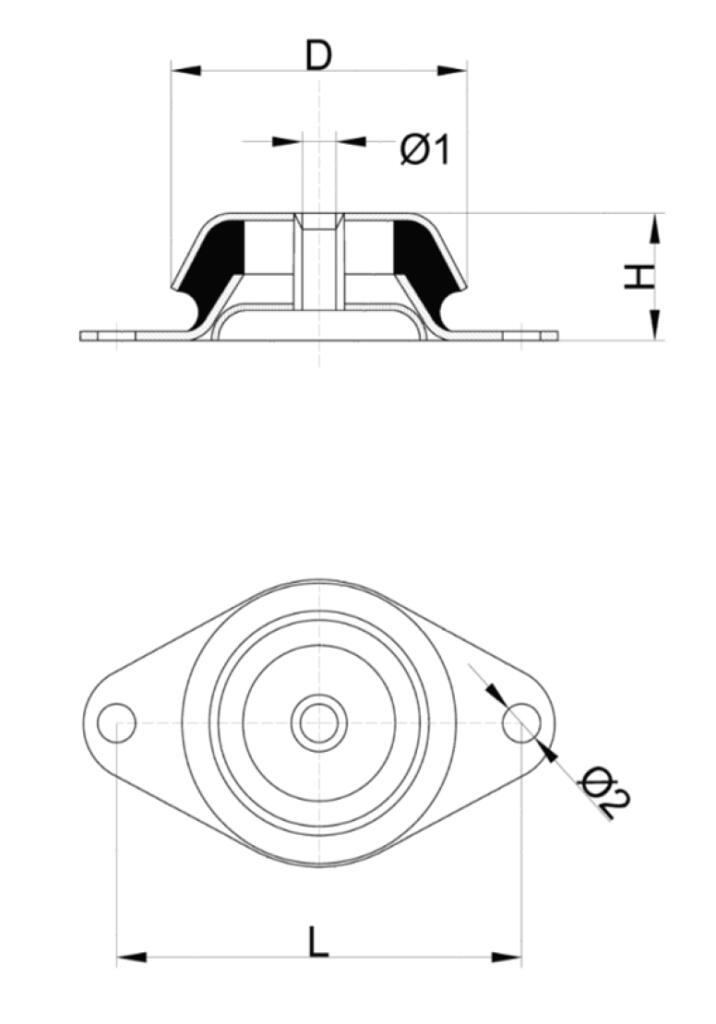

Le diverse dimensioni disponibili (D, H, L, Ø1, Ø2), come specificato nelle tabelle tecniche allegate, consentono un'integrazione perfetta in svariati contesti installativi, dal più compatto al più esigente in termini di spazio e fissaggio.

Settori di Applicazione Ideali

Il Sucon Antivibrante a Campana è la scelta prediletta per:

  • Motori diesel e benzina di potenza.
  • Compressori e pompe industriali.
  • Generatori e gruppi elettrogeni.
  • Macchinari per la lavorazione dei metalli e del legno.
  • Impianti HVAC (riscaldamento, ventilazione e condizionamento).
  • Quadri elettrici e apparecchiature di controllo.
  • Attrezzature di laboratorio e banchi prova.

Scegliere il Sucon Antivibrante a Campana con Dado e Controtampone significa investire nella stabilità, affidabilità e silenziosità delle vostre operazioni industriali, prolungando la vita utile dei macchinari e migliorando l'ambiente di lavoro. Contattateci per trovare la configurazione più adatta alle vostre specifiche esigenze.

Scarica Manuale in PDF

Ritrova il silenzio,
riprendi il controllo

Hai un problema di vibrazioni o rumore trasmesso?
Il nostro team tecnico-commerciale è pronto ad ascoltarti e proporti la risposta più efficace, in tempi rapidi.

Contattaci

Sucon: Antivibrante a Campana con dado e Controtampone

SUCON ANTIVIBRANTE A CAMPANA CON DADO E CONTROTAMPONE
Share

Contattaci

Puoi contattarci compilando il form qui sotto, oppure chiamando il numero +39 02.90782170.


    Via Carducci, 7
    20072 Pieve Emanuele (MI)
    > Vai a MAPS

    Tabella Misure

    ×
    TYPE SUCON CON DADO E CONTROTAMPONE - 45° Sh
    CODE Dimensioni Kg. Freq. Perturb. Freq. Propria Freccia - Y
    D H L Ø1 Ø2
    T1/D 48 23 68 M8 6,2 100 Hz 25 Hz 10 2,7
    T2/D 62 30 85 M10 8,2 200 Hz 20 Hz 8 3,8
    T3/D 92 45 110 M12/14 10,2 300 Hz 20 Hz 7,5 4,6
    T4/D 120 50 160 M14/16 16,2 600 Hz 20 Hz 6,5 6
    T5/D 160 60 200 M16/20 16,2 1200 Hz 20 Hz 7,5 4,4

    TYPE SUCON CON DADO E CONTROTAMPONE - 60° Sh
    CODE Dimensioni Kg. Freq. Perturb. Freq. Propria Freccia - Y
    D H L Ø1 Ø2
    T1/D 48 23 68 M8 6,2 150 Hz 25 Hz 10 2,7
    T2/D 62 30 85 M10 8,2 300 Hz 20 Hz 8 3,8
    T3/D 92 45 110 M12/14 10,2 450 Hz 20 Hz 7,5 4,6
    T4/D 120 50 160 M14/16 16,2 900 Hz 20 Hz 6,5 6
    T5/D 160 60 200 M16/20 16,2 1800 Hz 20 Hz 7,5 4,4
    Scarica PDF

    Scheda Tecnica

    ×

    Sucon: Antivibrante a Campana con dado e Controtampone

    ANTIVIBRANTI A CAMPANA SUCON ANTIVIBRANTE A CAMPANA CON DADO E CONTROTAMPONE

    Negli antivibranti  tipo “SUCON A CAMPANA” con dado e contro tampone “ANTISTRAPPO”   la campana superiore è prolungata all’interno e termina con una flangia di sicurezza; quest’ultima impedisce che si verifichino sobbalzi verticali di ampiezza superiore ai limiti tollerabili per la sicurezza dell’antivibrante e del sistema sospeso nel suo insieme. L’efficacia di questi zoccoli con sicurezza antistrappo si manifesta particolarmente nella sospensione di gruppi diesel o di ventilazione, motori a scoppio in genere e pompe ed in tutti i quei casi in cui la massa sospesa può sobbalzare per qualsiasi motivo.
    La gomma è protetta da eventuali sgocciolamenti di olio e dall’azione degli agenti atmosferici, a vantaggio della durata degli elementi. Sono degli antivibranti di impiego universale. Impiegati in modo corretto, impediscono la trasmissione di vibrazioni e di rumori.

    Vengono prodotti in varie dimensioni, con gomma di durezza 45°- 60° Sh. I supporti “SUCON A CAMPANA” con dado e contro tampone “ANTISTRAPPO” non richiedono manutenzione e durano a lungo; ciò è dovuto alla particolare forma tronco-conica delle armature metalliche, che, sotto le varie forze verticali e trasversali della macchina sospesa, sollecitano la gomma contemporaneamente a compressione ed a taglio-flessione.

    Con i supporti “SUCON A CAMPANA” con dado e contro tampone “ANTISTRAPPO” si possono sospendere egregiamente motori di ogni genere, gruppi elettrogeni, macchine utensili, presse ad eccentrico, pompe, trasformatori elettrici industriali, ecc.

    Sono indicati inoltre per tutte le applicazioni in cui è richiesta una buona flessibilità trasversale, tanto che le frequenze sono comprese tra 8 e 12 Hz.

    Gli inserti metallici in acciaio sono zincati.

    DAB | Sistemi e supporti antivibranti in gomma e metallo



    Scarica PDF

    Domande Utili

    ×
    Cos'è e a cosa serve il Sucon Antivibrante a Campana con dado e controtampone?
    È un supporto antivibrante progettato per isolare macchinari e attrezzature dalle vibrazioni e dagli urti, riducendo il rumore e proteggendo sia l'apparecchiatura che la struttura di supporto. La sua forma a campana e la presenza di dado e controtampone lo rendono particolarmente efficace in applicazioni con carichi dinamici e che richiedono elevati standard di sicurezza.
    Quali sono i vantaggi specifici della forma a campana per un antivibrante?
    La forma a campana offre diversi vantaggi: protegge l'elastomero da schizzi d'olio, sporco o altri agenti esterni, aumentandone la durata. Permette una migliore distribuzione del carico sull'elastomero e offre un'azione progressiva in compressione, garantendo un'ottima deflessione e un'efficace capacità di assorbimento delle vibrazioni.
    A cosa serve la presenza del dado e del controtampone integrato?
    Il dado serve per un fissaggio sicuro e robusto alla struttura o al macchinario. Il controtampone, invece, è una caratteristica di sicurezza fondamentale: agisce come un fine corsa meccanico in caso di sovraccarico estremo o cedimento dell'elastomero, impedendo il distacco completo e incontrollato del macchinario e garantendo così la sicurezza operativa.
    Di quali materiali è tipicamente composto il Sucon Antivibrante a Campana?
    Generalmente è composto da un corpo in gomma (elastomero, spesso NR - Gomma Naturale per uso generale o NBR - Gomma Nitrilica per resistenza agli oli) vulcanizzata su inserti metallici in acciaio zincato o, per ambienti più corrosivi, in acciaio inossidabile. Questo garantisce robustezza, resistenza alla corrosione e durabilità.
    Come si sceglie il Sucon Antivibrante più adatto alla propria applicazione?
    La scelta dipende da diversi fattori chiave: il peso statico del macchinario da isolare, il numero di punti di supporto, le frequenze di disturbo (se note), le temperature operative e l'esposizione ad agenti chimici o oli. È fondamentale calcolare il carico per ogni supporto per selezionare l'antivibrante con la giusta capacità di carico e rigidezza, per ottenere la frequenza propria desiderata.
    Quali sono i parametri tecnici principali da considerare nella scheda prodotto per l'analisi?
    I parametri cruciali includono: carico statico massimo e dinamico, rigidezza statica (in compressione, taglio, trazione), frequenza propria del supporto, deflessione sotto carico nominale, temperature di esercizio e resistenza chimica dei materiali. Questi dati sono essenziali per il calcolo dell'isolamento vibrazionale e la verifica delle prestazioni.
    Qual è la procedura corretta per l'installazione di questo tipo di antivibrante?
    L'installazione prevede il fissaggio del Sucon alla base di supporto (o al macchinario) tramite il dado integrato o un bullone passante, e successivamente il posizionamento del componente da isolare sul Sucon. È importante assicurarsi che il carico sia distribuito uniformemente tra tutti i supporti e che non ci siano precarichi eccessivi o disallineamenti che possano compromettere le prestazioni o la durata dell'antivibrante.
    In quali settori o applicazioni si utilizza prevalentemente il Sucon Antivibrante a Campana?
    Trova ampio impiego in diversi settori, tra cui: macchine utensili, motori elettrici, compressori, pompe, gruppi elettrogeni, condizionatori, ventilatori, apparecchiature marine, veicoli industriali e in generale ovunque sia necessario un isolamento efficace da vibrazioni e urti, con un'attenzione particolare alla sicurezza e alla protezione dell'elastomero.
    Come influisce il Sucon sulla frequenza di risonanza del sistema macchinario-supporto?
    Il Sucon è progettato per abbassare la frequenza propria del sistema montato al di sotto delle frequenze di eccitazione del macchinario. Un isolamento efficace si ottiene quando il rapporto tra la frequenza di eccitazione e la frequenza propria del sistema è superiore a √2 (circa 1.41), idealmente superiore a 3. L'abbassamento della frequenza propria riduce significativamente la trasmissione delle vibrazioni al suolo o alla struttura.
    Questo tipo di antivibrante è resistente agli agenti esterni come olio, UV o temperature estreme?
    La resistenza agli agenti esterni dipende principalmente dal tipo di elastomero utilizzato. La gomma naturale (NR) offre buona resistenza meccanica ma limitata a oli e UV. La gomma nitrilica (NBR) è più resistente a oli e carburanti. Per ambienti con esposizione a UV intensi, alte temperature o agenti chimici specifici, è necessario selezionare elastomeri speciali (es. EPDM, Silicone, Viton) o richiedere versioni specifiche.
