ANTIVIBRANTI CILINDRICI IN GOMMA – PARTI METALLICHE ACCIAIO INOX AISI 304

TIPO PF – INOX AISI 304: antivibrante cilindrico piede femmina

Antivibrante cilindrico con un alloggiamento costituito da un dado in acciaio inox AISI 304 pressato su rondella, sabbiato e adesivizzato, vulcanizzato su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Shore.

A richiesta è possibile produrre l’articolo con diverse caratteristiche, sia con viti di misure differenti, durezza Shore e tipologia di mescola base.

DAB | Sistemi e supporti antivibranti in gomma e metallo

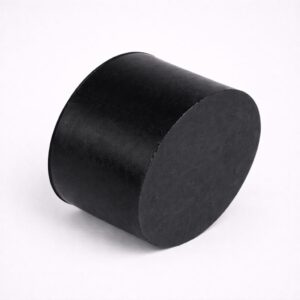

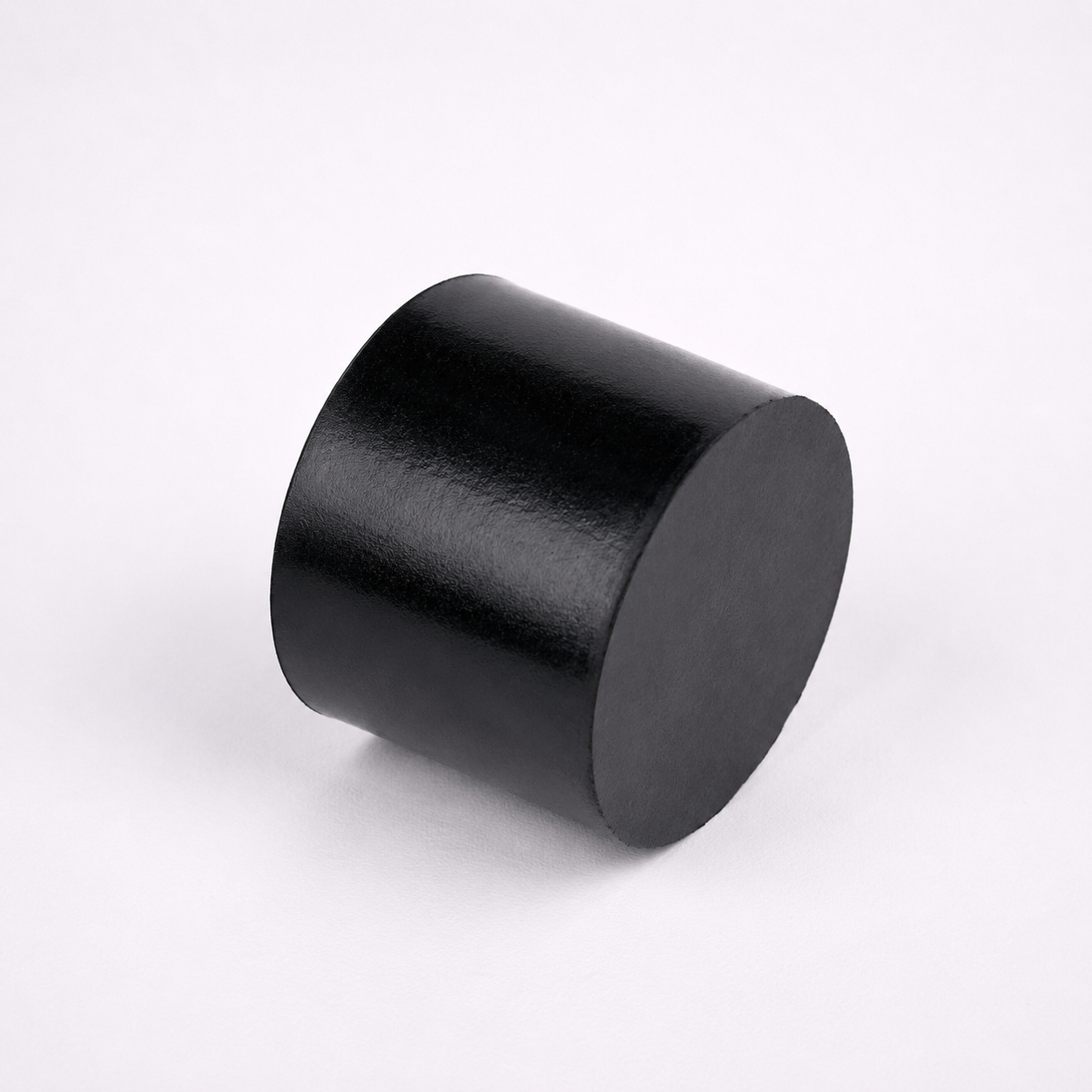

TIPO PF INOX AISI 304 antivibrante cilindrico piede femmina
Descrizione Tecnica Approfondita

TIPO PF – INOX AISI 304: antivibrante cilindrico piede femmina

Introduzione all'Antivibrante Cilindrico TIPO PF  piede femmia – INOX AISI 304

Nel panorama delle soluzioni industriali per la gestione delle vibrazioni, l'antivibrante cilindrico TIPO piede femmina in Acciaio INOX AISI 304 emerge come componente indispensabile per applicazioni che richiedono non solo un'efficace isolamento dalle vibrazioni, ma anche elevatissimi standard di igiene e resistenza alla corrosione. Progettato per offrire stabilità e longevità, questo elemento è la scelta prediletta in settori dove la performance non può scendere a compromessi, garantendo protezione per macchinari e processi produttivi.

Caratteristiche Distintive e Vantaggi Operativi

Il TIPO PF combina una costruzione robusta con un design funzionale, pensato per massimizzare l'efficacia antivibrante. La sua configurazione cilindrica, unita al sistema di fissaggio a piede femmina, ne facilita l'integrazione in una vasta gamma di macchinari e attrezzature. I principali vantaggi che i vostri impianti potranno ottenere includono:

  • Efficace Riduzione delle Vibrazioni: Assicura l'isolamento di macchine e componenti, prevenendo la trasmissione di vibrazioni dannose a strutture adiacenti e migliorando significativamente l'ambiente di lavoro.
  • Protezione e Prolungamento della Vita dei Macchinari: Diminuisce l'usura e lo stress su cuscinetti, ingranaggi e altre parti meccaniche sensibili, prolungandone la vita utile e riducendo i costi di manutenzione e i fermi macchina imprevisti.
  • Miglioramento della Qualità di Produzione: Essenziale in processi produttivi dove la precisione è critica, come nelle macchine utensili di alta precisione o negli impianti di confezionamento ad alta velocità.
  • Flessibilità di Installazione: Il design con piede femmina offre una notevole flessibilità di montaggio, adattandosi con facilità a diverse configurazioni e necessità progettuali.

Materiali di Eccellenza: L'Acciaio INOX AISI 304

Il cuore della resistenza e dell'affidabilità di questo antivibrante risiede nell'utilizzo dell'Acciaio INOX AISI 304 per le sue parti metalliche. Sebbene la tabella OCR non sia stata fornita per un'analisi dettagliata, possiamo dedurre le proprietà chiave di questo materiale:

  • Eccellente Resistenza alla Corrosione: L'AISI 304 è il grado di acciaio inossidabile più comune e versatile, noto per la sua superba resistenza alla corrosione in una vasta gamma di ambienti atmosferici, chimici e alimentari. È ideale per ambienti umidi, a contatto con agenti chimici non eccessivamente aggressivi o in settori dove la pulizia è frequente e intensiva.
  • Igiene Superiore: La sua superficie liscia e non porosa previene l'accumulo di batteri e sporco, rendendolo la scelta ottimale per applicazioni in ambito alimentare, farmaceutico, medicale e in tutte le aree che richiedono elevati standard di igiene.
  • Durabilità e Resistenza Meccanica: Assicura un'elevata resistenza a sollecitazioni meccaniche, urti e temperature variabili, garantendo una lunga vita operativa e una manutenzione minima anche in condizioni operative gravose.

La parte elastomerica (tipicamente gomma naturale, NBR, EPDM o silicone, a seconda delle specifiche applicazioni) sarà selezionata per complementare queste proprietà, offrendo le migliori caratteristiche di smorzamento e resistenza a fattori ambientali specifici come oli, temperature estreme o agenti atmosferici.

Applicazioni Ideali e Settori Target

Grazie alle sue peculiarità intrinseche, l'antivibrante cilindrico TIPO PF – INOX AISI 304 trova impiego ottimale in un'ampia gamma di settori industriali che richiedono affidabilità e conformità a standard stringenti:

  • Industria Alimentare e delle Bevande: Ideale per macchinari di lavorazione, confezionamento e imbottigliamento, dove igiene, resistenza a lavaggi frequenti e all'azione di sanificanti sono cruciali.
  • Settore Farmaceutico e Cosmetico: Indispensabile per apparecchiature di produzione e imballaggio, garantendo ambienti sterili, riducendo la contaminazione e mantenendo l'integrità del prodotto.
  • Industria Chimica: Per la resistenza ad ambienti corrosivi e aggressivi, tipici della lavorazione chimica e petrolchimica.
  • Settore Marine e Offshore: Eccellente protezione dalla corrosione in ambienti salmastri e ad alta umidità.
  • Automazione Industriale e Robotica: Supporto stabile per robot, nastri trasportatori e apparecchiature di precisione, ottimizzando l'efficienza e la durata.
  • Macchinari Generali: Ogni applicazione dove sia richiesta una combinazione di isolamento vibrazionale efficace, robustezza strutturale e resistenza ambientale.

Perché Scegliere l'Antivibrante TIPO PF – INOX AISI 304?

Scegliere l'antivibrante cilindrico TIPO PF in Acciaio INOX AISI 304 significa investire in una soluzione di alta qualità che offre non solo un'eccellente capacità di isolamento delle vibrazioni, ma anche una resistenza ineguagliabile agli ambienti più sfidanti. È la soluzione ideale per ingegneri e responsabili acquisti che cercano affidabilità, conformità igienica e una lunga durata operativa per i propri macchinari e impianti. Per una consulenza tecnica personalizzata e per esplorare le specifiche dettagliate disponibili, non esitate a contattarci.

Scarica Manuale in PDF

Ritrova il silenzio,
riprendi il controllo

Hai un problema di vibrazioni o rumore trasmesso?
Il nostro team tecnico-commerciale è pronto ad ascoltarti e proporti la risposta più efficace, in tempi rapidi.

Contattaci

TIPO PF – INOX AISI 304: antivibrante cilindrico piede femmina

TIPO PF INOX AISI 304 antivibrante cilindrico piede femmina
Share

Contattaci

Puoi contattarci compilando il form qui sotto, oppure chiamando il numero +39 02.90782170.


    Via Carducci, 7
    20072 Pieve Emanuele (MI)
    > Vai a MAPS

    Tabella Misure

    ×
    CODE TYPE DIMENS.
    PF inox d i
    D H
    25x15 25 15 M6 5
    25x20 25 20 M6 5
    25x25 25 25 M6 5
    25x30 25 30 M6 5
    25x40 25 40 M6 5
    30x10
    30x15 30 15 M8 7
    30x20 30 20 M8 7
    30x25 30 25 M8 7
    30x30 30 30 M8 7
    40x20 40 20 M8 7
    40x25 40 25 M8 7
    40x30 40 30 M8 7
    40x40 40 40 M8 7
    40x50 40 50 M8 7
    50x10
    50x15
    50x20 50 20 M10 8
    50x25 50 25 M10 8
    50x30 50 30 M10 8
    50x40 50 40 M10 8
    50x50 50 50 M10 8
    50x60 50 60 M10 8
    60x20 60 20 M10 8
    60x30 60 30 M10 8
    60x40 60 40 M10 8
    60x50 60 50 M10 8
    75x15
    75x25 75 25 M12 10
    75x30 75 30 M12 10
    75x40 75 40 M12 10
    75x45 75 45 M12 10
    75x50 75 50 M12 10
    75x55 75 55 M12 10
    80x40 80 40 M12 10
    80x66 80 66 M12 10
    100x40 100 40 M16 14
    100x50 100 50 M16 14
    100x80 100 80 M16 14
    Scarica PDF

    Scheda Tecnica

    ×

    TIPO PF – INOX AISI 304: antivibrante cilindrico piede femmina

    ANTIVIBRANTI CILINDRICI IN GOMMA – PARTI METALLICHE ACCIAIO INOX AISI 304TIPO PF INOX AISI 304 antivibrante cilindrico piede femmina

    Antivibrante cilindrico con un alloggiamento costituito da un dado in acciaio inox AISI 304 pressato su rondella, sabbiato e adesivizzato, vulcanizzato su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Shore.

    A richiesta è possibile produrre l’articolo con diverse caratteristiche, sia con viti di misure differenti, durezza Shore e tipologia di mescola base.

    DAB | Sistemi e supporti antivibranti in gomma e metallo

    Scarica PDF

    Domande Utili

    ×
    Quali sono i principali settori industriali dove l'antivibrante TIPO PF – INOX AISI 304 trova impiego ottimale?
    L'antivibrante TIPO PF – INOX AISI 304 è particolarmente idoneo per settori che richiedono elevati standard igienici, resistenza alla corrosione e durabilità. Questo include l'industria alimentare e delle bevande (macchine per l'imbottigliamento, confezionamento, trasformazione), farmaceutica (tavoli vibranti, apparecchiature di dosaggio), chimica (pompe, agitatori in ambienti aggressivi) e biotecnologica. È eccellente anche per applicazioni in ambienti umidi, esterni o dove è frequente il lavaggio con detergenti aggressivi, come nell'industria nautica o in impianti di depurazione e trattamento acque reflue.
    Per quali tipi di macchinari o apparecchiature è particolarmente indicato questo antivibrante?
    Questo antivibrante è ideale per macchinari che generano vibrazioni o che necessitano di essere isolati dalle vibrazioni esterne. Esempi specifici includono compressori, motori elettrici, pompe centrifughe, generatori, ventilatori, apparecchiature di condizionamento, nastri trasportatori, macchine utensili leggere, banchi di lavoro di precisione e quadri elettrici. La sua configurazione a piede femmina lo rende versatile per fissaggi su strutture esistenti o per integrare macchine con basamenti che presentano viti o perni filettati.
    Questo antivibrante è adatto per ambienti con requisiti igienici stringenti o presenza di agenti corrosivi?
    Assolutamente sì. L'acciaio INOX AISI 304 conferisce un'eccellente resistenza alla corrosione da parte di un'ampia gamma di agenti chimici, acqua, vapore e detergenti industriali, rendendolo perfetto per ambienti sterili o che richiedono frequenti lavaggi e sanificazioni, tipici dei settori alimentare, farmaceutico e medicale. La sua superficie liscia e la composizione lo rendono meno suscettibile all'accumulo di sporco e alla proliferazione batterica, contribuendo al mantenimento di standard igienici elevati.
    Quali sono i passaggi fondamentali per l'installazione corretta dell'antivibrante cilindrico piede femmina TIPO PF?
    L'installazione prevede solitamente i seguenti passaggi: 1. **Preparazione:** Assicurarsi che la superficie di appoggio sia pulita, piana e stabile. 2. **Avvitamento:** Inserire il perno o la vite filettata (maschio) della macchina o della struttura da isolare nel foro filettato femmina dell'antivibrante. 3. **Posizionamento:** Posizionare gli antivibranti sotto i punti di appoggio della macchina in modo che il carico sia distribuito uniformemente. 4. **Serraggio:** Serrare con cura le viti/perni. È fondamentale non serrare eccessivamente per non comprimere oltre misura l'elemento elastico, compromettendone la capacità di assorbimento delle vibrazioni e la durata. Il serraggio deve garantire stabilità senza inibire il movimento dell'elastometro. 5. **Livellamento (se necessario):** Verificare il livellamento della macchina dopo l'installazione.
    Come si determina il numero e il posizionamento degli antivibranti necessari per una data macchina?
    La determinazione si basa su diversi fattori chiave: 1. **Peso della macchina:** Calcolare il peso totale da sostenere. 2. **Distribuzione del carico:** Valutare come il peso è distribuito sui vari punti di appoggio della macchina. 3. **Frequenza di disturbo:** Identificare la frequenza delle vibrazioni generate dalla macchina durante il suo funzionamento normale. 4. **Rigidità dell'antivibrante:** Selezionare antivibranti con una rigidità statica e dinamica adeguata a smorzare efficacemente la frequenza di disturbo. Generalmente, si divide il peso totale per il numero di punti di appoggio per ottenere il carico statico per antivibrante. È consigliabile sovradimensionare leggermente per avere un margine di sicurezza. Il posizionamento deve essere il più simmetrico e strategico possibile, sotto i punti di maggiore carico o dove le vibrazioni sono più intense, per ottenere una frequenza naturale del sistema antivibrato significativamente inferiore alla frequenza di disturbo.
    Quali sono gli errori comuni da evitare durante l'installazione per massimizzare l'efficacia antivibrante?
    Gli errori comuni da evitare includono: 1. **Serraggio eccessivo:** Comprime l'elemento elastico oltre la sua zona di lavoro ottimale, riducendone drasticamente la capacità di assorbimento delle vibrazioni e la durata. 2. **Carico errato:** Utilizzare un numero insufficiente di antivibranti o antivibranti con una capacità di carico non adeguata, causando un cedimento prematuro o un'inefficace smorzamento delle vibrazioni. 3. **Superfici di appoggio irregolari:** Installare su superfici non piane può causare tensioni anomale sull'elemento elastico e instabilità dell'intera macchina. 4. **Contatto rigido:** Assicurarsi che non ci siano contatti rigidi (es. bulloni troppo lunghi che toccano il telaio o il pavimento) tra la macchina e la base dopo l'installazione, che potrebbero 'cortocircuitare' l'azione isolante dell'antivibrante. 5. **Esposizione diretta dell'elastomero:** Non proteggere adeguatamente l'elemento elastico da agenti chimici aggressivi, oli o temperature estreme non previste per il materiale specifico.
    Quali sono le caratteristiche tecniche e i vantaggi dell'utilizzo dell'acciaio INOX AISI 304 per questo antivibrante?
    L'acciaio INOX AISI 304 (identificato anche come UNI EN 1.4301) è una lega austenitica non magnetica, ampiamente apprezzata per le sue eccellenti proprietà tecniche. I principali vantaggi sono: 1. **Eccezionale resistenza alla corrosione:** Particolarmente efficace in ambienti umidi, acquosi, e a contatto con acidi moderati, soluzioni alcaline e sali. 2. **Elevata igienicità:** La superficie liscia e non porosa è estremamente facile da pulire e sanificare, proprietà fondamentale per prevenire la proliferazione batterica in settori critici. 3. **Buona resistenza meccanica:** Offre un'adeguata robustezza e durezza per sostenere carichi senza deformazioni permanenti significative. 4. **Resistenza a temperature estreme:** Mantiene le sue proprietà meccaniche e di resistenza alla corrosione in un ampio intervallo di temperature. 5. **Estetica:** Mantiene un aspetto brillante e pulito nel tempo, ideale per macchinari a vista. Questi fattori contribuiscono a una lunga vita utile del componente anche in condizioni operative severe.
    Di quali altri materiali è composto l'antivibrante, oltre all'acciaio INOX, e quali funzioni svolgono?
    Oltre all'acciaio INOX AISI 304 per le parti metalliche (come il piede femmina, la base o eventuali inserti), il componente chiave dell'antivibrante è l'**elemento elastico**, responsabile della dissipazione dell'energia vibratoria. Questo è tipicamente realizzato in: 1. **Gomma Naturale (NR):** Offre eccellente capacità di assorbimento delle vibrazioni, buona resistenza meccanica e all'abrasione, ideale per usi generici. 2. **Gomma NBR (Nitrile):** Scelta per la sua ottima resistenza agli oli, carburanti e molti prodotti chimici, adatta per ambienti dove questi agenti sono presenti. 3. **EPDM:** Caratterizzata da un'eccellente resistenza agli agenti atmosferici, all'ozono e alle alte temperature, spesso impiegata in applicazioni esterne o a contatto con acqua calda e vapore. 4. **Silicone:** Vantaggioso per l'elevata resistenza a temperature estreme (sia alte che basse) e per applicazioni alimentari/medicali dove la conformità normativa e la biocompatibilità sono critiche. L'elemento elastico è il responsabile della dissipazione dell'energia vibratoria, trasformandola in calore e impedendone la trasmissione, mentre la scelta del polimero specifico dipende dall'ambiente operativo e dalle specifiche esigenze di resistenza chimica e termica.
    Quali sono le pratiche di manutenzione consigliate per garantire la longevità e l'efficacia dell'antivibrante TIPO PF – INOX AISI 304?
    La manutenzione degli antivibranti TIPO PF – INOX AISI 304 è relativamente semplice ma cruciale per garantirne longevità ed efficacia: 1. **Pulizia regolare:** Mantenere puliti gli antivibranti, specialmente l'elemento elastico, per prevenire l'accumulo di sporco, polvere o residui che potrebbero comprometterne le proprietà elastiche. La finitura in INOX 304 facilita notevolmente questa operazione. 2. **Ispezione visiva periodica:** Controllare la presenza di crepe, tagli, deformazioni permanenti, indurimento o rammollimento eccessivo dell'elemento elastico, che sono segnali di usura o invecchiamento. 3. **Verifica del serraggio:** Assicurarsi che le viti di fissaggio siano ancora ben serrate, ma ribadendo l'importanza di non aver compresso eccessivamente l'elemento elastico durante l'installazione iniziale. 4. **Controllo dell'ambiente:** Monitorare l'esposizione a sostanze chimiche aggressive, oli o temperature estreme che potrebbero degradare il materiale elastico non metallico. Una corretta manutenzione prolunga significativamente la vita utile del componente e ne mantiene l'efficienza antivibrante nel tempo.
    Con quale frequenza è consigliabile ispezionare gli antivibranti e quali segnali indicano la necessità di una sostituzione?
    La frequenza di ispezione dipende dall'intensità d'uso, dalle condizioni ambientali e dalla criticità dell'applicazione: in condizioni di uso leggero/ambiente stabile, un'ispezione annuale o semestrale può essere sufficiente; in uso intensivo o in ambienti aggressivi (alte temperature, presenza di chimici, vibrazioni elevate), è consigliabile un controllo trimestrale o mensile. Segnali chiari che indicano la necessità di una sostituzione includono: 1. **Degradazione visibile dell'elastometro:** Crepe profonde, essiccazione, indurimento, rammollimento eccessivo, rigonfiamenti o sbriciolamento della gomma. 2. **Deformazione permanente:** Se l'elemento elastico appare schiacciato o deformato e non recupera la sua forma originale a riposo, indica un superamento del limite elastico. 3. **Aumento delle vibrazioni:** Se la macchina inizia a vibrare più del normale o si manifestano nuove risonanze, potrebbe indicare un'inefficacia degli antivibranti. 4. **Rumore eccessivo:** Un aumento del rumore può essere segno di contatto tra parti metalliche che dovrebbero essere isolate, a causa del cedimento dell'antivibrante. 5. **Instabilità della macchina:** Se la macchina dondola, si muove eccessivamente o non è più stabile come dovrebbe. La sostituzione preventiva basata su questi segnali è spesso consigliabile per evitare guasti inaspettati e mantenere l'efficienza operativa e la sicurezza.
