ANTIVIBRANTI CILINDRICI IN GOMMA – PARTI METALLICHE ACCIAIO INOX AISI 304

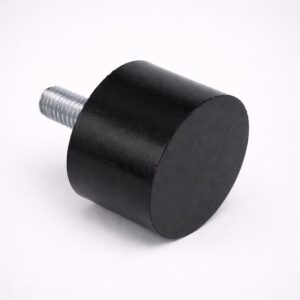

TIPO PM – INOX AISI 304: antivibrante cilindrico piede maschio

Antivibrante cilindrico con un alloggiamento costituito da una vite in acciaio inox AISI 304 pressata su rondella, sabbiata e adesivizzata, vulcanizzata su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Shore.

A richiesta è possibile produrre l’articolo con diverse caratteristiche, sia con viti di misure differenti, durezza Shore e tipologia di mescola base.

DAB | Sistemi e supporti antivibranti in gomma e metallo

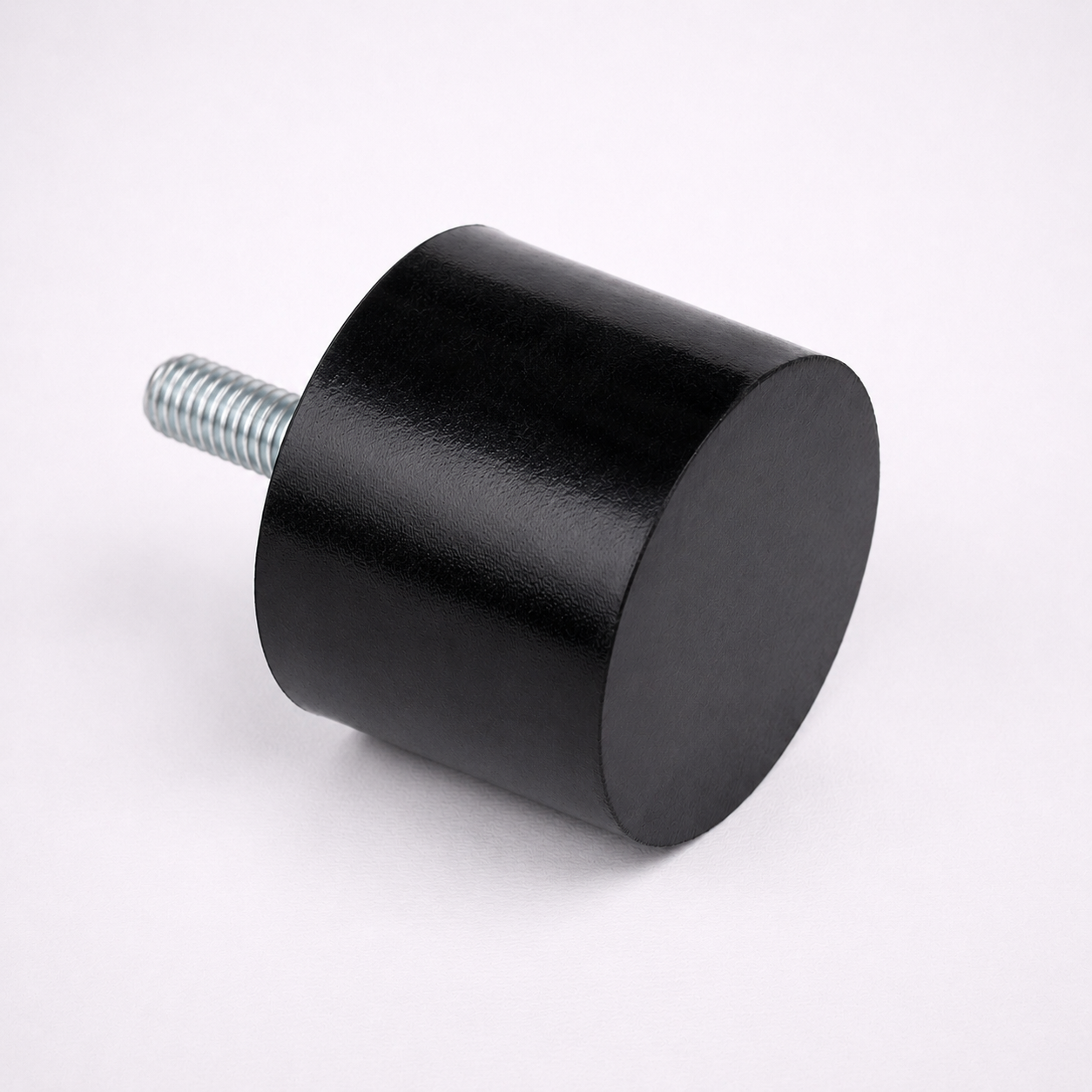

TIPO PM INOX AISI 304 antivibrante cilindrico piede maschio
Descrizione Tecnica Approfondita

TIPO PM – INOX AISI 304: antivibrante cilindrico piede maschio

Piede Antivibrante TIPO PM INOX AISI 304: Stabilità e Igiene per l'Industria

Nell'ambito dell'ingegneria meccanica industriale, la scelta di componenti affidabili e specifici è cruciale per garantire l'efficienza, la durata e la conformità delle apparecchiature. Il nostro piede antivibrante cilindrico TIPO PM in acciaio INOX AISI 304 con piede maschio rappresenta la soluzione ottimale per applicazioni che richiedono non solo un eccellente isolamento dalle vibrazioni, ma anche la massima resistenza alla corrosione e un'igiene impeccabile.

Caratteristiche Principali e Vantaggi del Piede Antivibrante TIPO PM INOX AISI 304

  • Materiale di Eccellenza – Acciaio INOX AISI 304: Il perno filettato (piede maschio) e le parti metalliche esposte sono realizzati in acciaio inossidabile AISI 304. Questo materiale è rinomato per la sua superba resistenza alla corrosione, all'ossidazione e per le sue proprietà igieniche intrinseche. Questa caratteristica lo rende indispensabile in settori come l'alimentare, il farmaceutico, il chimico e in ambienti umidi o con presenza di agenti aggressivi, dove la pulizia e la non-contaminazione sono prioritarie.
  • Funzionalità Antivibrante Superiore: Progettato specificamente per attenuare efficacemente vibrazioni, urti e rumori generati da macchinari industriali. La mescola elastomerica (generalmente gomma naturale o SBR, con durezze Shore A variabili in base all'applicazione) assorbe l'energia cinetica, proteggendo sia la macchina che la struttura di supporto. Questo si traduce in una maggiore longevità delle attrezzature, una riduzione della rumorosità ambientale e un miglioramento delle condizioni di lavoro e della precisione operativa.
  • Design Cilindrico Robusto: La forma cilindrica offre una distribuzione uniforme del carico, garantendo stabilità e supporto robusto per un'ampia gamma di pesi e forze dinamiche. Questo design compatto e funzionale facilita l'integrazione in diverse configurazioni di macchinari e spazi limitati.
  • Fissaggio Semplice e Sicuro – Piede Maschio: L'elemento di fissaggio con piede maschio (vite prigioniera) integrato semplifica notevolmente l'installazione e garantisce un collegamento solido e duraturo con la struttura o il basamento del macchinario. Sono disponibili diverse filettature e lunghezze standard per adattarsi a specifiche esigenze di montaggio e carichi.

Applicazioni Ideali e Settori di Impiego

Le proprietà intrinseche del piede antivibrante TIPO PM INOX AISI 304 lo rendono la scelta privilegiata per settori dove l'affidabilità, la resistenza e l'igiene sono fattori critici:

  • Industria Alimentare e delle Bevande: Macchinari per l'imbottigliamento, confezionamento, lavorazione alimentare (es. forni industriali, impastatrici), dove l'igiene, la facilità di pulizia e la resistenza alla corrosione da lavaggi frequenti e detergenti aggressivi sono imperative.
  • Settore Farmaceutico e Medicale: Attrezzature di laboratorio, macchine per la produzione di farmaci, apparecchiature diagnostiche che richiedono ambienti sterili e materiali inerti, esenti da contaminazione.
  • Industria Chimica: Pompaggi, miscelatori, reattori e altre apparecchiature esposte a sostanze chimiche aggressive o a vapori corrosivi.
  • Macchine per l'Imballaggio: Per ridurre le vibrazioni e migliorare la precisione, la velocità e l'affidabilità delle operazioni di confezionamento.
  • Sistemi HVAC e Refrigerazione: Supporto per compressori, ventole e unità di condizionamento in ambienti umidi o esterni, dove la resistenza agli agenti atmosferici è fondamentale.
  • Ambienti Marini e Costieri: Componenti per attrezzature navali o installazioni portuali, grazie all'elevata resistenza alla salsedine e all'ambiente corrosivo marino.

Perché Scegliere il Nostro Piede Antivibrante TIPO PM INOX AISI 304

Scegliere il piede antivibrante TIPO PM INOX AISI 304 significa investire in affidabilità, sicurezza e conformità normativa. Offriamo ai nostri clienti B2B non solo un componente di alta qualità, ma una soluzione ingegneristica che contribuisce a: prolungare la vita utile dei macchinari, migliorare la qualità del prodotto finale, ridurre i costi di manutenzione e creare un ambiente di lavoro più sicuro e confortevole. Contattateci per una consulenza personalizzata e per scoprire come i nostri piedi antivibranti possono ottimizzare le vostre applicazioni.

Scarica Manuale in PDF

Ritrova il silenzio,
riprendi il controllo

Hai un problema di vibrazioni o rumore trasmesso?
Il nostro team tecnico-commerciale è pronto ad ascoltarti e proporti la risposta più efficace, in tempi rapidi.

Contattaci

TIPO PM – INOX AISI 304: antivibrante cilindrico piede maschio

TIPO PM INOX AISI 304 antivibrante cilindrico piede maschio
Share

Contattaci

Puoi contattarci compilando il form qui sotto, oppure chiamando il numero +39 02.90782170.


    Via Carducci, 7
    20072 Pieve Emanuele (MI)
    > Vai a MAPS

    Tabella Misure

    ×
    CODE TYPE DIMENS.
    PM inox
    D H d h
    10x10 10 10 M4 10
    15x4 15 4 M4 10
    15x6 15 6 M4 10
    15x8 15 8 M4 10
    15x10 15 10 M4 10
    15x13,5
    15x15 15 15 M4 10
    15x20 15 20 M4 10
    15x30 15 30 M4 10
    25x10 25 10 M6 18
    25x15 25 15 M6 18
    25x20 25 20 M6 18
    25x25 25 25 M6 18
    25x30 25 30 M6 18
    25x40 25 40 M6 18
    30x10
    30x15 30 15 M8 23
    30x20 30 20 M8 23
    30x25 30 25 M8 23
    30x30 30 30 M8 23
    40x15 40 15 M8 23
    40x20 40 20 M8 23
    40x25 40 25 M8 23
    40x30 40 30 M8 23
    40x40 40 40 M8 23
    40x50 40 50 M8 23
    50x10
    50x15 50 15 M10 28
    50x20 50 20 M10 28
    50x25 50 25 M10 28
    50x30 50 30 M10 28
    50x40 50 40 M10 28
    50x50 50 50 M10 28
    50x60 50 60 M10 28
    60x20 60 20 M10 28
    60x30 60 30 M10 28
    60x40 60 40 M10 28
    60x50 60 50 M10 28
    75x15
    75x20 75 20 M12 38
    75x25 75 25 M12 38
    75x30 75 30 M12 38
    75x40 75 40 M12 38
    75x45 75 45 M12 38
    75x50 75 50 M12 38
    75x55 75 55 M12 38
    80x40 80 40 M12 38
    80x66 80 66 M12 38
    100x40 100 40 M16 38
    100x50 100 50 M16 38
    100x80 100 80 M16 38
    Scarica PDF

    Scheda Tecnica

    ×

    TIPO PM – INOX AISI 304: antivibrante cilindrico piede maschio

    ANTIVIBRANTI CILINDRICI IN GOMMA – PARTI METALLICHE ACCIAIO INOX AISI 304TIPO PM INOX AISI 304 antivibrante cilindrico piede maschio

    Antivibrante cilindrico con un alloggiamento costituito da una vite in acciaio inox AISI 304 pressata su rondella, sabbiata e adesivizzata, vulcanizzata su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Shore.

    A richiesta è possibile produrre l’articolo con diverse caratteristiche, sia con viti di misure differenti, durezza Shore e tipologia di mescola base.

    DAB | Sistemi e supporti antivibranti in gomma e metallo

    Scarica PDF

    Domande Utili

    ×
    Quali sono i principali settori industriali che beneficiano dell'utilizzo del piede antivibrante cilindrico in INOX AISI 304 con piede maschio?
    Questo tipo di piede antivibrante è particolarmente indicato per settori che richiedono elevati standard igienici, resistenza alla corrosione e smorzamento delle vibrazioni. I principali settori includono l'industria alimentare e delle bevande, farmaceutica, chimica, cosmetica, apparecchiature mediche, macchinari per l'imballaggio e ambienti con camere bianche. L'acciaio INOX AISI 304 garantisce conformità igienica e resistenza agli agenti aggressivi, mentre la funzione antivibrante protegge macchinari e strutture dalle sollecitazioni meccaniche.
    Per quali specifiche tipologie di macchinari o attrezzature è particolarmente indicato questo componente antivibrante?
    Il piede è ideale per macchinari che generano vibrazioni o che necessitano di un'elevata stabilità e livellamento. È ampiamente utilizzato su nastri trasportatori, pompe, compressori, macchine confezionatrici, frullatori, miscelatori, banchi da lavoro, linee di produzione e qualsiasi attrezzatura che richieda un isolamento efficace dalle vibrazioni per migliorare le prestazioni, prolungare la vita utile o garantire la precisione operativa. La sua struttura cilindrica e il piede maschio lo rendono versatile per l'ancoraggio a diverse basi di macchinari.
    Quali vantaggi offre l'acciaio INOX AISI 304 rispetto ad altri materiali per questo tipo di piede antivibrante?
    L'acciaio INOX AISI 304 offre numerosi vantaggi. È altamente resistente alla corrosione da parte di acqua, umidità, acidi alimentari e molti agenti chimici, rendendolo ideale per ambienti aggressivi. La sua superficie liscia e non porosa facilita la pulizia e l'igienizzazione, fondamentale per i settori alimentare e farmaceutico. Inoltre, vanta un'ottima resistenza meccanica e una buona durabilità nel tempo, mantenendo l'integrità strutturale anche in condizioni operative intense. Contribuisce anche all'estetica e alla conformità normativa.
    Di quale materiale è composto l'elemento antivibrante e quali sono le sue proprietà chiave?
    L'elemento antivibrante è tipicamente realizzato in un elastomero, come la gomma NBR (Nitrile Butadiene Rubber) o EPDM (Ethylene Propylene Diene Monomer), a seconda delle specifiche esigenze applicative. La gomma NBR offre eccellente resistenza a oli, grassi e idrocarburi, con un buon intervallo di temperatura. L'EPDM è noto per la sua resistenza agli agenti atmosferici, all'ozono, ai raggi UV e a molti acidi e alcali, ma ha una resistenza inferiore agli oli. Le proprietà chiave includono un'elevata capacità di smorzamento delle vibrazioni, resilienza, resistenza alla compressione e capacità di mantenere le sue caratteristiche fisiche in un ampio intervallo di temperature operative.
    Come si procede correttamente all'installazione del piede maschio antivibrante per garantirne la massima efficienza?
    L'installazione prevede l'avvitamento del perno filettato (piede maschio) nella sede filettata predisposta sulla base del macchinario. È fondamentale assicurarsi che la superficie di contatto tra il piede e il pavimento sia piana e pulita. Per una corretta efficienza antivibrante e di livellamento, i piedi devono essere distribuiti uniformemente sotto il carico del macchinario e avvitati fino a contatto stabile. È consigliabile utilizzare un controdado se disponibile, per bloccare la posizione una volta raggiunto il livellamento desiderato, evitando che il piede si allenti a causa delle vibrazioni.
    Quali sono i fattori critici da considerare per il corretto dimensionamento e posizionamento di questi piedi antivibranti sotto un macchinario?
    Il dimensionamento e il posizionamento sono cruciali. È necessario considerare il peso totale del macchinario da supportare, la distribuzione del carico sui singoli piedi, il numero di piedi utilizzati, la frequenza e l'ampiezza delle vibrazioni generate. È importante anche valutare l'altezza necessaria per il livellamento e la tipologia di pavimentazione. Un dimensionamento errato può compromettere l'efficacia antivibrante, causare usura prematura o instabilità. Il posizionamento deve tenere conto del baricentro del macchinario e delle aree di maggiore sollecitazione.
    È possibile regolare l'altezza o il livello del macchinario una volta installati questi piedi e come si effettua tale regolazione?
    Sì, la regolazione dell'altezza e del livellamento è una delle funzioni principali di questi piedi. Si effettua ruotando il corpo del piede antivibrante rispetto al perno filettato maschio avvitato al macchinario. Questo permette di alzare o abbassare il punto di appoggio. Per una regolazione precisa, si consiglia di utilizzare una chiave o un attrezzo adeguato sul corpo del piede e di verificare il livellamento con una livella a bolla o laser. Una volta raggiunto il livello desiderato, il piede può essere bloccato in posizione tramite un eventuale controdado o serrando il dado alla base del perno.
    Quali sono le raccomandazioni per la pulizia e l'igienizzazione del piede antivibrante in ambienti a elevata sanificazione (es. alimentare o farmaceutico)?
    In ambienti critici, la pulizia e l'igienizzazione sono essenziali. Si raccomanda l'uso di detergenti specifici per acciaio inossidabile e gomma, evitando prodotti abrasivi o a base di cloro che potrebbero danneggiare l'AISI 304 o degradare l'elastomero. Dopo l'applicazione del detergente, sciacquare abbondantemente con acqua potabile per rimuovere tutti i residui. Le procedure devono seguire i protocolli HACCP o GMP dell'industria specifica. Ispezionare regolarmente l'integrità della gomma per prevenire accumuli di sporco o crescita batterica in eventuali crepe.
    Con quale frequenza è consigliabile ispezionare questi piedi antivibranti e quali sono i segni di usura o danneggiamento da ricercare?
    Si consiglia un'ispezione visiva periodica, tipicamente ogni 3-6 mesi, a seconda dell'intensità d'uso e dell'ambiente operativo. I segni di usura o danneggiamento da ricercare includono: crepe, indurimento o deformazione evidente della gomma (elemento antivibrante), allentamento del perno maschio o del controdado, corrosione superficiale sull'acciaio (sebbene rara per l'AISI 304 in condizioni normali), o qualsiasi segno che indichi una perdita di efficacia antivibrante o di stabilità. La tempestiva sostituzione di elementi danneggiati previene guasti e garantisce la sicurezza.
    Questo tipo di piede antivibrante è conforme a normative specifiche per l'uso in settori regolamentati, come quello alimentare o farmaceutico?
    Sì, la scelta dell'acciaio INOX AISI 304 è fatta proprio per soddisfare le stringenti normative igieniche di settori come l'alimentare e il farmaceutico. L'AISI 304 è generalmente considerato idoneo al contatto con alimenti e farmaci, in conformità con regolamenti come quelli FDA (Food and Drug Administration) o le direttive EU per i materiali a contatto con gli alimenti (MOCA). Per l'elemento antivibrante in gomma, è importante verificare la conformità specifica (es. certificazioni FDA-compliant per elastomeri) se il contatto diretto con prodotti è previsto. È sempre consigliabile consultare la scheda tecnica del prodotto per le certificazioni esatte.
