Isolamento delle vibrazioni nei sistemi di difesa e UAV: dinamiche attive e passive a confronto

La progettazione ingegneristica nei sistemi di difesa e nei velivoli senza pilota (UAV – Unmanned Aerial Vehicle) impone severi requisiti di affidabilità meccanica ed elettronica. L’energia vibrazionale, se non adeguatamente isolata o dissipata, rappresenta una delle principali cause di deriva dei sensori di volo, affaticamento precoce delle saldature e cedimenti strutturali. Per impostare una corretta strategia di isolamento acustico e vibrazionale, è fondamentale distinguere l’origine delle forze dinamiche tra eccitazioni attive e passive.

Le vibrazioni attive sono generate direttamente dagli organi meccanici in movimento interni al sistema. Nei droni e nei sistemi UAV, la sorgente primaria è rappresentata dallo squilibrio residuo dei motori elettrici brushless e dalle fluttuazioni aerodinamiche indotte dalle eliche ad alta velocità di rotazione. Nei veicoli terrestri e navali di difesa, le vibrazioni attive originano dai motori endotermici diesel, dai sistemi di trasmissione, dai compressori e dalle pompe idrauliche. Al contrario, le vibrazioni passive provengono da fonti esterne e si propagano verso i componenti sensibili. Rientrano in questa categoria le sollecitazioni indotte dal transito di mezzi blindati su terreni sconnessi, le accelerazioni multidirezionali causate dall’interazione tra scafo e moto ondoso in ambito navale, o le forti sollecitazioni aerodinamiche che colpiscono la sensoristica di bordo di un vettore aereo durante il volo.

Criteri di selezione dei materiali gomma-metallo, silicone e acciaio inox per applicazioni militari

La scelta dell’elastomero e dei componenti metallici per un supporto antivibrante destinato al settore difesa deve tenere conto non solo dei carichi meccanici, ma anche di severi vincoli ambientali e termici. La gomma naturale (NR – Natural Rubber) garantisce un eccellente isolamento elastico e un elevato smorzamento intrinseco delle vibrazioni ad alta frequenza, ideale per applicazioni terrestri standard. Tuttavia, la gomma naturale mostra limiti di resistenza all’ozono, all’invecchiamento termico e all’esposizione a carburanti o fluidi idraulici.

Per applicazioni in cui le condizioni ambientali sono estreme, come nel settore aerospaziale o nei droni operanti ad alte altitudini, si impiega il silicone (VMQ – Vinyl Methyl Silicone). Il silicone garantisce prestazioni stabili in un intervallo termico esteso, tipicamente da -50 °C a +150 °C, mantenendo pressoché inalterate la durezza Shore (espressa in Sh) e la rigidezza dinamica del supporto. Nelle applicazioni navali e della cantieristica marittima militare, dove le strutture sono soggette a nebbia salina, umidità costante e severe sollecitazioni idrodinamiche, i sistemi gomma-metallo vengono realizzati abbinando mescole elastomeriche dedicate a componenti metallici in acciaio inox, scongiurando fenomeni di corrosione galvanica e chimica.

Parametri di dimensionamento critici: calcolo del carico statico, carico dinamico e frequenza propria

La progettazione del sistema isolante si basa su precise leggi fisiche. Un dimensionamento errato rischia di allineare la frequenza di eccitazione della sorgente con la frequenza propria del sistema sospeso, innescando il fenomeno della risonanza meccanica, che amplifica le sollecitazioni anziché smorzarle.

1. Determinazione del carico statico: Consiste nel calcolo della forza costante generata dalla massa complessiva dell’apparecchiatura o del drone distribuita sui singoli punti di appoggio (espressa in Newton o chilogrammi). Questo dato determina la deflessione statica iniziale del supporto elastico.
2. Valutazione del carico dinamico: Rappresenta l’insieme delle forze transitorie e degli shock impulsivi che gravano sul sistema, quali le accelerazioni di decollo o atterraggio di un UAV, le decelerazioni da impatto o le forze di rinculo di sistemi d’arma di bordo.
3. Identificazione della frequenza di eccitazione: È la frequenza di disturbo espressa in Hertz (Hz) generata dalla sorgente (ad esempio, la frequenza di rotazione dei rotori del drone o i giri al minuto del motore termico di un veicolo terrestre).
4. Calcolo della frequenza propria e di risonanza: Si configura la rigidezza del supporto elastico affinché la frequenza propria del sistema sia inferiore rispetto alla frequenza di eccitazione (con un rapporto ottimale superiore a 1,41, preferibilmente intorno a 3), garantendo così l’isolamento dinamico desiderato ed evitando la risonanza.

Supporti antivibranti cilindrici e micro-smorzatori per UAV, droni e payload optoelettronici

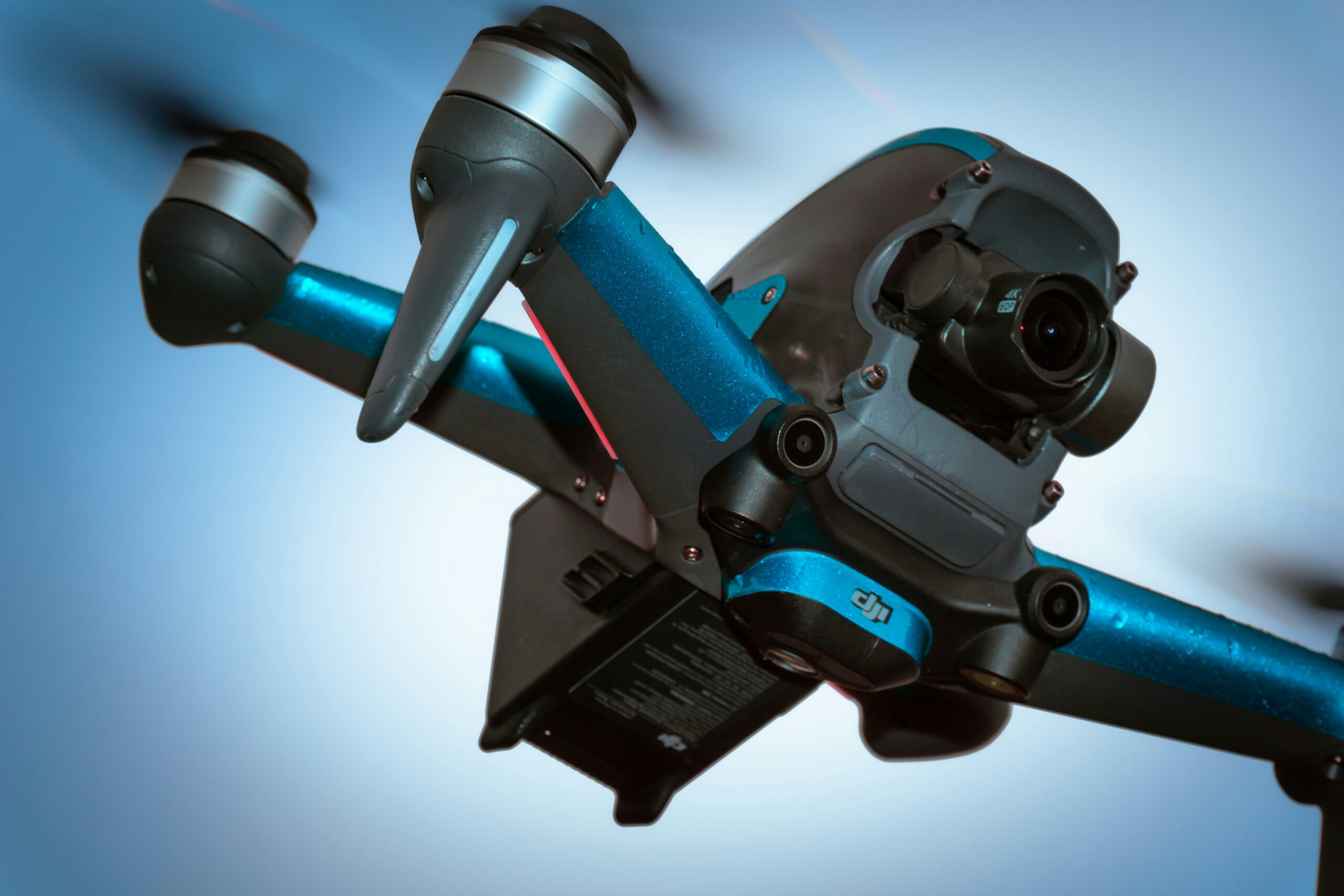

Nei velivoli UAV tattici, la precisione delle telecamere di ricognizione, dei sensori laser e delle unità di misura inerziali (IMU – Inertial Measurement Unit) è fondamentale per il successo della missione. Le micro-vibrazioni ad alta frequenza generate dai motori elettrici e dalle eliche si trasmettono attraverso il telaio rigido in fibra di carbonio, provocando l’effetto jello (distorsione delle immagini) e introducendo rumore di misura nei giroscopi e negli accelerometri di bordo.

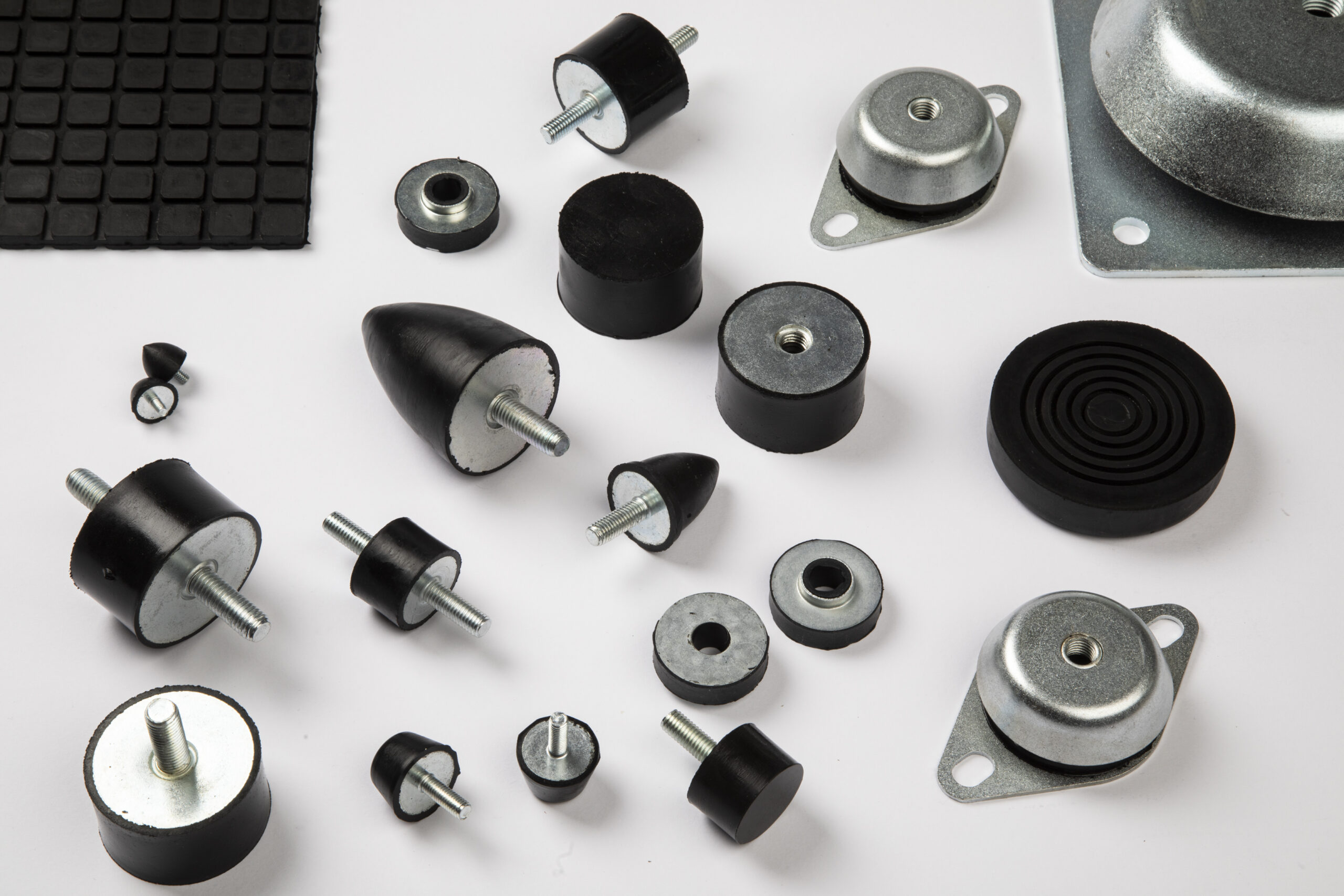

Per neutralizzare queste micro-sollecitazioni si impiegano micro-antivibranti cilindrici e micro-smorzatori specifici. Questi componenti miniaturizzati in gomma-metallo o silicone sono progettati per assorbire piccoli carichi e garantire la massima flessibilità d’installazione lungo gli assi cartesiani. Nel settore aerospaziale, dove i dispositivi sono spesso collocati in zone inaccessibili del velivolo e la manutenzione ordinaria è impossibile, l’affidabilità a lungo termine di questi micro-supporti è un fattore critico che influisce direttamente sulla vita utile dell’intero drone e sulla qualità dei dati raccolti.

Protezione di apparecchiature elettriche ed elettroniche della difesa prive di organi in movimento

A differenza dei motori e delle turbine, le apparecchiature elettriche ed elettroniche per la difesa — come i moduli radar, i computer tattici di bordo, i sistemi di comunicazione cifrata e i dispositivi di puntamento — non producono vibrazioni proprie, essendo totalmente prive di organi meccanici in movimento. Tuttavia, esse risentono gravemente delle vibrazioni passive trasmesse dalla struttura del veicolo o del velivolo su cui sono installate.

La prevenzione dei guasti da fatica sui circuiti stampati e l’integrità dei giunti di saldatura delle schede elettroniche esposte a forti sollecitazioni ambientali rappresentano i requisiti di affidabilità fondamentali per i sistemi elettronici della difesa.

Team Tecnico DAB Antivibranti

L’integrazione di supporti antivibranti specifici per apparecchiature elettriche ed elettroniche previene la formazione di micro-cricche sulle saldature a stagno dei circuiti stampati e previene il danneggiamento delle connessioni dei componenti SMD (Surface Mount Device). L’isolamento elastico agisce come un filtro meccanico protettivo, dissipando l’energia impulsiva degli shock e prolungando notevolmente il tempo medio tra i guasti (MTBF – Mean Time Between Failures) del sistema difensivo.

Errori comuni nella progettazione del sistema elastico nei sistemi di difesa

La definizione dei sistemi di isolamento elastico per applicazioni militari richiede rigore analitico per evitare errori di progettazione che potrebbero compromettere l’efficacia operativa dei mezzi tattici.

Un altro errore frequente è non considerare i carichi multidirezionali di taglio e torsione. Un antivibrante calcolato unicamente per supportare forze assiali verticali (carico statico) può danneggiarsi rapidamente se esposto a costanti sollecitazioni trasversali causate da repentine accelerazioni del veicolo o da forti raffiche di vento sulla carlinga di un UAV. È essenziale verificare preventivamente la compatibilità chimica degli elastomeri con solventi, carburanti JP-8 o lubrificanti militari comunemente impiegati nelle attività di manutenzione dei veicoli della difesa.

Dai supporti a campana alla linea SURMAC: soluzioni standard e produzione su misura per capitolati militari

DAB Antivibranti offre soluzioni specifiche per soddisfare le rigide richieste della progettazione militare e aerospaziale. Per l’isolamento dei motori endotermici e dei gruppi elettrogeni ausiliari di bordo, gli antivibranti a campana SUCON e la linea SURMAC offrono elevate prestazioni in termini di smorzamento delle sollecitazioni dinamiche multidirezionali e resistenza meccanica a trazione e compressione.

Nei casi in cui i rigidi capitolati di fornitura militare richiedano ingombri ridotti, pesi minimi o curve di rigidezza dinamica non coperte dalla produzione di serie, DAB Antivibranti realizza soluzioni su misura. Forte di oltre 40 anni di esperienza nella produzione e commercializzazione di sistemi gomma-metallo, l’azienda è in grado di formulare mescole speciali (come elastomeri fluorurati o siliconi ad ampio spettro termico) e ingegnerizzare geometrie personalizzate per garantire il perfetto isolamento elastico di payload sensibili e sistemi di difesa avanzati.
