ANTIVIBRANTI CILINDRICI SGOLATI

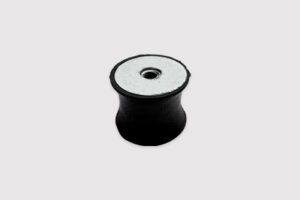

TIPO I SGOLATO : antivibrante cilindrico femmina – femmina

Antivibrante cilindrico con due sedi costituite da due dadi pressati su rondelle zincate, vulcanizzate su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Sh.

A richiesta è possibile produrre l’articolo anche con durezze (shore) di mescola differente.

DAB | Sistemi e supporti antivibranti in gomma e metallo

TIPO I SGOLATO
Descrizione Tecnica Approfondita

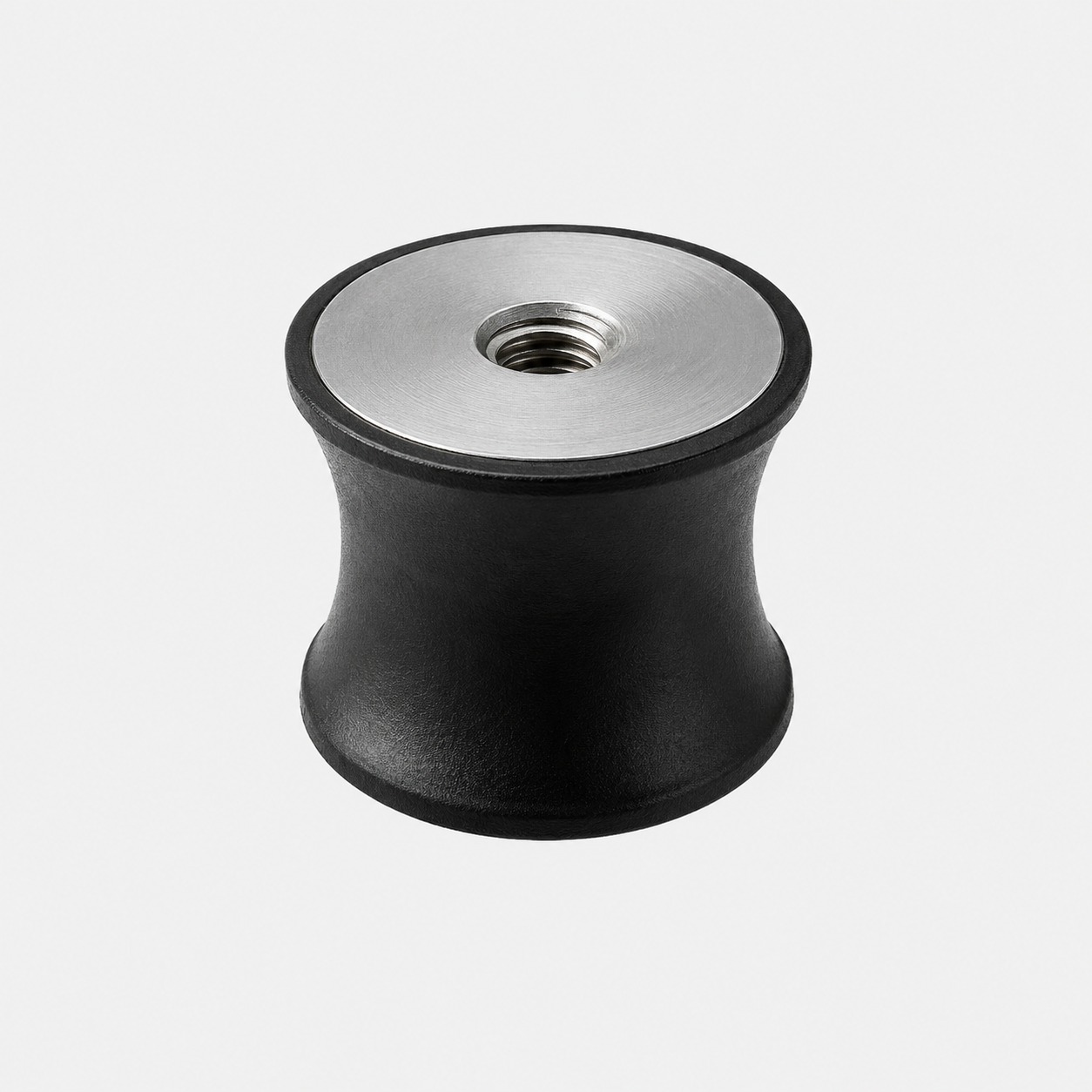

TIPO I SGOLATO : antivibrante cilindrico femmina – femmina

Supporti Antivibranti Cilindrici TIPO I SGOLATO Femmina-Femmina: L'Eccellenza nell'Isolamento Vibrazionale B2B

I nostri supporti antivibranti cilindrici TIPO I SGOLATO con inserti femmina-femmina rappresentano la soluzione ideale per le aziende che cercano prestazioni superiori nell'isolamento dalle vibrazioni. Progettati per assorbire efficacemente urti e vibrazioni, questi componenti sono fondamentali per proteggere macchinari e attrezzature sensibili, prolungandone la vita utile e migliorando l'ambiente di lavoro.

La caratteristica distintiva  “sgolato” , unita alla configurazione cilindrica, non solo ottimizza l'efficacia nell'ammortizzamento ma garantisce anche una notevole riduzione della trasmissione del rumore. La doppia filettatura interna (femmina-femmina) su entrambe le estremità assicura un montaggio facile e sicuro, offrendo grande flessibilità nell'accoppiamento con altri componenti del sistema.

Offriamo una vasta gamma di dimensioni per adattarsi a diverse esigenze di carico e spazio. Le specifiche tecniche dettagliate nella tabella sottostante evidenziano la nostra capacità di fornire soluzioni su misura, con diametri (D) che vanno da 10mm a 150mm, altezze (H) da 10mm a 78mm e diametri di sgolatura (D1) attentamente calibrati. Le filettature disponibili (d) spaziano da M4 a M20, garantendo la compatibilità con un'ampia varietà di applicazioni industriali.

Applicazioni Tipiche: Questi antivibranti sono la scelta prediletta per motori elettrici, pompe, compressori, generatori, quadri elettrici, strumentazione di precisione, sistemi HVAC e qualsiasi apparecchiatura che richieda un'efficace mitigazione delle vibrazioni generate o trasmesse. Scegliendo i nostri supporti antivibranti TIPO I SGOLATO, investite nell'affidabilità, nella durata e nelle prestazioni ottimali dei vostri impianti industriali.

Scarica Manuale in PDF

Ritrova il silenzio,
riprendi il controllo

Hai un problema di vibrazioni o rumore trasmesso?
Il nostro team tecnico-commerciale è pronto ad ascoltarti e proporti la risposta più efficace, in tempi rapidi.

Contattaci

TIPO I SGOLATO : antivibrante cilindrico femmina – femmina

TIPO I SGOLATO
Share

Contattaci

Puoi contattarci compilando il form qui sotto, oppure chiamando il numero +39 02.90782170.


    Via Carducci, 7
    20072 Pieve Emanuele (MI)
    > Vai a MAPS

    Tabella Misure

    ×
    CODE TYPE DIMENS.
    D H d D1
    10x10 10 10 M4 8
    20x15 20 15 M6 10
    20x20 20 20 M6 10
    20x30 20 30 M6 14
    25x20 25 20 M6 10
    30x20 30 20 M8 20
    30x30 30 30 M8 25
    40x20 40 20 M8 30
    40x30 40 30 M8 15
    50x30 50 30 M10 30
    50x40 50 40 M10 40
    60x41 60 41 M10 47
    80x40 80 40 M10 60
    100x78 100 78 M16 70
    120x60 120 60 M16 91
    150x57 150 57 M20 121
    Scarica PDF

    Scheda Tecnica

    ×

    TIPO I SGOLATO : antivibrante cilindrico femmina – femmina

    ANTIVIBRANTI CILINDRICI SGOLATITIPO I SGOLATO

    Antivibrante cilindrico con due sedi costituite da due dadi pressati su rondelle zincate, vulcanizzate su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Sh.

    A richiesta è possibile produrre l’articolo anche con durezze (shore) di mescola differente.

    DAB | Sistemi e supporti antivibranti in gomma e metallo

    Scarica PDF

    Domande Utili

    ×
    Cos'è un antivibrante cilindrico sgolato femmina femmina TIPO I?
    È un supporto antivibrante composto da un corpo cilindrico in elastomero con un profilo centrale 'sgolato' (ristretto) e due inserti metallici con filettatura interna (femmina) alle estremità, conforme allo standard TIPO I per caratteristiche e prestazioni.
    Qual è lo scopo principale di questo antivibrante?
    Il suo scopo principale è isolare macchinari e attrezzature dalle vibrazioni e dagli urti, riducendo la trasmissione di rumore, proteggendo i componenti da stress e fatica, e migliorando il comfort operativo.
    Cosa significa 'sgolato' in questo contesto e quale vantaggio offre?
    'Sgolato' indica una sezione centrale del corpo in gomma più stretta rispetto alle estremità. Questo design permette una maggiore flessibilità e deflessione, migliorando l'isolamento delle vibrazioni e la capacità di assorbimento degli urti, specialmente in taglio e compressione/trazione.
    Perché è definito 'femmina femmina'?
    La definizione 'femmina femmina' indica che entrambe le estremità del supporto antivibrante sono dotate di un foro filettato interno (ad esempio, M6, M8, M10), consentendo un facile fissaggio tramite viti o prigionieri filettati direttamente al macchinario e alla base di supporto.
    In quali applicazioni tipiche viene utilizzato questo tipo di antivibrante?
    È comunemente impiegato per motori, compressori, pompe, quadri elettrici, strumentazione di bordo, condizionatori, generatori, ventole, apparecchiature medicali e altre macchine che necessitano di isolamento dalle vibrazioni e dagli urti.
    Quali sono i vantaggi specifici del design TIPO I sgolato?
    Il TIPO I sgolato offre un eccellente rapporto tra capacità di carico e isolamento, fornendo un'ottima deflessione sia in compressione/trazione che in taglio. Il design sgolato contribuisce a una frequenza naturale più bassa, migliorando l'efficienza nell'isolamento di vibrazioni a bassa frequenza.
    Di quale materiale è tipicamente composto l'elemento elastico e gli inserti metallici?
    L'elemento elastico è solitamente realizzato in gomma naturale (NR) o una sua miscela (es. NR/SBR), con diverse durezze (Shore A). Gli inserti metallici sono generalmente in acciaio zincato o acciaio inox, per garantire resistenza alla corrosione e durabilità.
    Come si dimensiona correttamente un antivibrante cilindrico sgolato femmina femmina?
    Il dimensionamento corretto richiede la conoscenza del carico statico totale, del numero di punti di supporto, della frequenza di eccitazione (della macchina da isolare) e del grado di isolamento desiderato. Si consultano poi le curve carico/deflessione e le tabelle dimensionali fornite dal produttore.
    Questo tipo di antivibrante richiede manutenzione specifica?
    Generalmente non richiede manutenzione intensiva. Tuttavia, è consigliabile ispezionare periodicamente l'integrità del componente, verificando l'assenza di crepe, indurimento eccessivo, deformazioni permanenti o distacchi dell'elastomero dagli inserti metallici, specialmente in ambienti gravosi o dopo periodi prolungati di utilizzo.
    Quali sono le temperature operative consigliate per questo antivibrante?
    Le temperature operative dipendono dal tipo di elastomero utilizzato. Per la gomma naturale (NR) standard, l'intervallo tipico è tra -20°C e +70°C. Per applicazioni con temperature estreme o esposizione a agenti chimici, possono essere impiegati elastomeri specifici come NBR, EPDM o Viton.
