ANTIVIBRANTI CILINDRICI IN GOMMA

TIPO PM: antivibrante cilindrico piede maschio

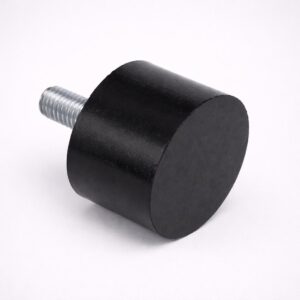

Antivibrante cilindrico piede maschio, con un alloggiamento costituito da una vite pressata su rondella, successivamente zincata (zincatura tropicalizzata), sabbiata e adesivizzata, vulcanizzata su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Shore.

A richiesta è possibile produrre l’articolo con diverse caratteristiche, sia con viti di misure differenti, durezza Shore e tipologia di mescola base.

DAB | Sistemi e supporti antivibranti in gomma e metallo

TIPO PM
Descrizione Tecnica Approfondita

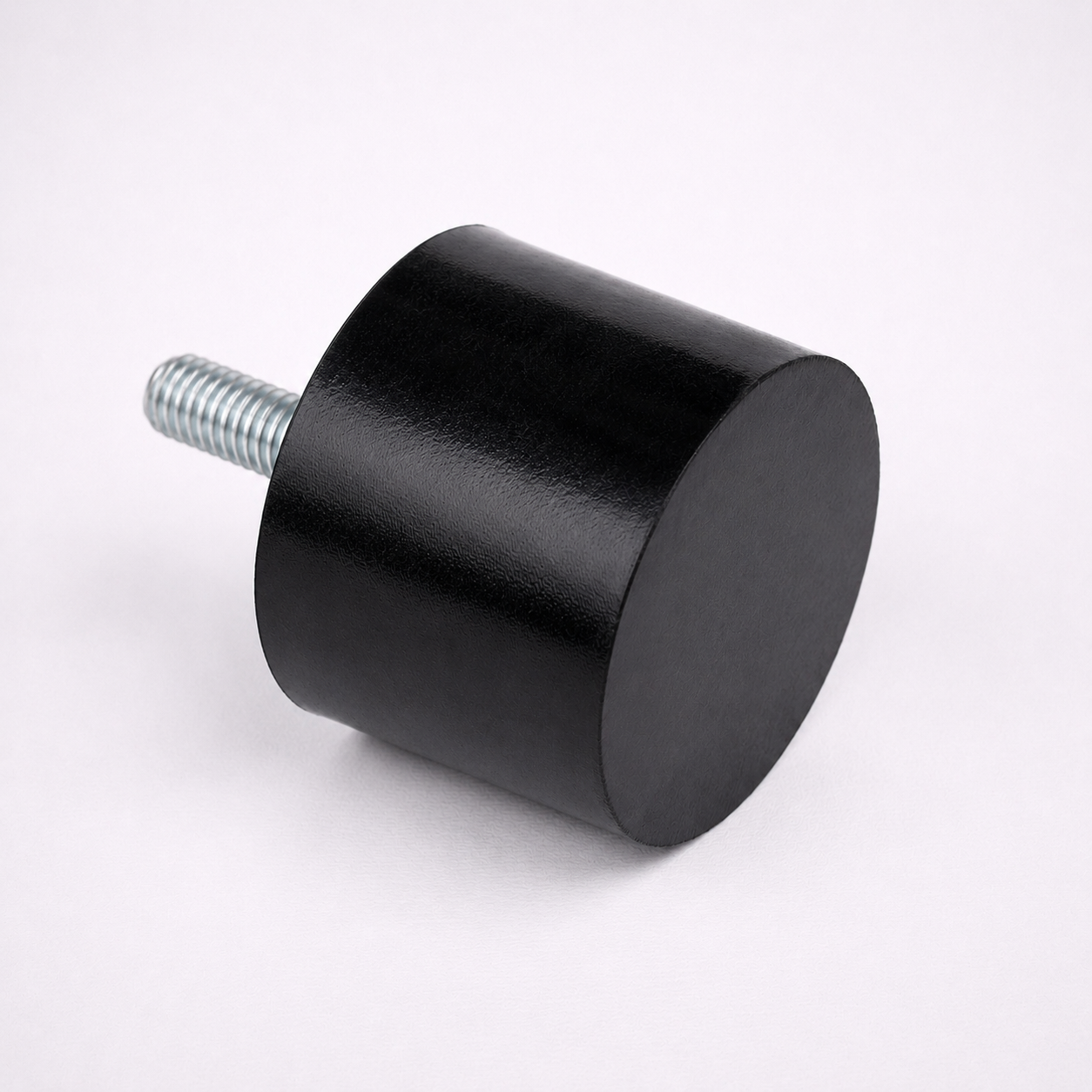

TIPO PM: antivibrante cilindrico piede maschio

TIPO PM: Antivibrante Cilindrico Piede Maschio – Soluzioni Robuste per l'Isolamento Vibrazionale

Il TIPO PM: antivibrante cilindrico piede maschio di DAB è una soluzione di eccellenza per l'isolamento delle vibrazioni, progettato per garantire stabilità e ridurre la trasmissione di rumore in un'ampia varietà di applicazioni industriali. Realizzato con materiali di prima qualità e processi produttivi avanzati, questo antivibrante offre prestazioni affidabili e durature, rappresentando un componente chiave per la longevità e l'efficienza dei vostri macchinari.

Caratteristiche Costruttive e Vantaggi

Ogni TIPO PM: antivibrante cilindrico piede maschio è frutto di una progettazione meticolosa, volta a massimizzare l'efficacia e la resistenza in ambienti esigenti. L'alloggiamento è costituito da una vite di alta qualità, pressata su una robusta rondella, che subisce trattamenti avanzati per una durabilità superiore. La componentistica metallica viene sottoposta a:

  • Zincatura Tropicalizzata: Per un'elevata resistenza alla corrosione in ambienti umidi o moderatamente aggressivi.
  • Sabbiatura: Per preparare la superficie e migliorare l'adesione.
  • Adesivizzazione: Per un legame chimico ottimale con la gomma.

Questi elementi sono poi vulcanizzati su una mescola in gomma naturale di qualità superiore, disponibile a magazzino con una durezza standard di 55 Shore A, garantendo un'ammortizzazione eccellente e un'elevata elasticità. La nostra vasta gamma dimensionale comprende diametri (D) da 6 mm a 200 mm, altezze (H) da 5 mm a 170 mm e viti da M3 a M20, offrendo una copertura completa per molteplici requisiti di carico e ingombro.

Personalizzazione per Ogni Esigenza

DAB riconosce che ogni applicazione industriale presenta sfide uniche. Per questo, offriamo un servizio di personalizzazione completo per il vostro TIPO PM: antivibrante cilindrico piede maschio. Su richiesta, è possibile produrre articoli con:

  • Viti di Misure Differenti: Adattabili a specifici requisiti di fissaggio.
  • Durezze Shore Personalizzate: Ottimizzate per carichi e frequenze vibrazionali particolari.
  • Tipologie di Mescola Base Diverse: Per garantire resistenza a condizioni ambientali estreme, come oli, alte temperature o agenti chimici specifici.

Settori di Impiego

Grazie alla sua robustezza intrinseca, all'ampia disponibilità dimensionale e alla flessibilità di personalizzazione, il TIPO PM: antivibrante cilindrico piede maschio è una soluzione versatile che trova applicazione in numerosi settori, proteggendo macchinari e strutture dalle vibrazioni indesiderate e prolungandone la vita operativa.

  • Gruppi Elettrogeni e Motori: Isolamento di vibrazioni e urti per motori a combustione interna ed elettrici, generatori di ogni dimensione.
  • Macchine Utensili e Impianti Industriali: Riduzione delle vibrazioni su presse, torni, fresatrici, levigatrici, convogliatori e macchinari di produzione per migliorare la precisione e l'affidabilità.
  • Macchine Agricole e Movimento Terra: Ammortizzazione robusta su veicoli, trattori, escavatori, compattatori e attrezzature pesanti, resistendo a carichi dinamici e ambienti gravosi.
  • Sistemi HVAC e di Refrigerazione: Supporto essenziale per compressori, ventilatori, unità di trattamento aria, condizionatori e torri di raffreddamento, riducendo la trasmissione di rumore e vibrazioni.
  • Pompe e Compressori: Stabilizzazione e riduzione del rumore per impianti idraulici, pneumatici e di processo.
  • Quadri Elettrici e Apparecchiature Elettroniche: Protezione da shock e vibrazioni per componenti sensibili e delicati.
  • Nautica: Supporto per motori, generatori e attrezzature ausiliarie a bordo, dove la resistenza alla corrosione della zincatura tropicalizzata è un vantaggio.

DAB | Sistemi e supporti antivibranti in gomma e metallo è il vostro partner ideale per soluzioni antivibranti su misura, capaci di soddisfare le esigenze più complesse del mercato B2B, garantendo sempre qualità e innovazione.

Scarica Scheda in PDF

Ritrova il silenzio,
riprendi il controllo

Hai un problema di vibrazioni o rumore trasmesso?
Il nostro team tecnico-commerciale è pronto ad ascoltarti e proporti la risposta più efficace, in tempi rapidi.

Contattaci

TIPO PM: antivibrante cilindrico piede maschio

Scopri il TIPO PM: antivibrante cilindrico piede maschio di DAB. Isolamento robusto in gomma naturale 55 Shore A, per ogni esigenza industriale.

Richiedi un preventivo Chiama 02 9078 2170
Share

Contattaci

Puoi contattarci compilando il form qui sotto, oppure chiamando il numero +39 02.90782170.

    Via Carducci, 7
    20072 Pieve Emanuele (MI)
    > Vai a MAPS

    Tabella Misure

    ×
    TYPE DIMENS. TYPE DIMENS.
    CODE D H d h CODE D H d h
    6x7 6 7 M3 6 50x70 50 70 M10 28
    10x7 10 7 M4 10 60x20 60 20 M10 28
    10x8 10 8 M4 10 60x30 60 30 M10 28
    10x10 10 10 M4 10 60x30 60 30 M12 38
    10x12 10 12 M4 10 60x40 60 40 M10 28
    10x15 10 15 M4 10 60x40 60 40 M12 38
    15x5 15 5 M4 10 60x50 60 50 M10 28
    15x6 15 6 M4 10 60x50 60 50 M12 38
    15x7 15 7 M4 10 60x60 60 60 M10 28
    15x8 15 8 M4 10 60x80 60 80 M10 28
    15x10 15 10 M4 10 70x30 70 30 M12 38
    15x15 15 15 M4 10 70x35 70 35 M10 28
    15x20 15 20 M4 10 70x35 70 35 M12 38
    15x25 15 25 M4 10 70x40 70 40 M10 28
    15x30 15 30 M4 10 70x40 70 40 M12 38
    15x35 15 35 M4 10 70x45 70 45 M10 28
    16x10 16 10 M5 10 70x45 70 45 M12 38
    16x15 16 15 M5 10 70x50 70 50 M10 28
    20x5 20 5 M6 15 70x50 70 50 M12 38
    20x5,5 20 5,5 M6 15 70x60 70 60 M10 28
    20x7 20 7 M6 15 70x60 70 60 M12 38
    20x8 20 8 M6 15 75x25 75 25 M12 38
    20x8,5 20 8,5 M6 15 75x30 75 30 M12 38
    20x10 20 10 M6 15 75x40 75 40 M12 38
    20x12 20 12 M6 15 75x45 75 45 M12 38
    20x15 20 15 M6 15 75x50 75 50 M12 38
    20x20 20 20 M6 15 75x55 75 55 M12 38
    20x25 20 25 M6 15 75x60 75 60 M12 38
    20x30 20 30 M6 15 75x70 75 70 M12 38
    20x40 20 40 M6 15 80x40 80 40 M12 38
    25x10 25 10 M6 18 80x66 80 66 M12 38
    25x12 25 12 M6 18 80x80 80 80 M12 38
    25x15 25 15 M6 18 80x100 80 100 M12 38
    25x20 25 20 M6 18 100x40 100 40 M16 38
    25x35 25 35 M6 18 100x50 100 50 M16 38
    25x60 25 60 M6 18 100x80 100 80 M16 38
    30x8 30 8 M8 23 100x100 100 100 M16 38
    30x12 30 12 M8 23 120x60 120 60 M16 47
    30x20 30 20 M8 23 120x75 120 75 M16 47
    30x30 30 30 M8 23 120x85 120 85 M16 47
    30x35 30 35 M8 23 120x120 120 120 M16 47
    30x50 30 50 M8 23 125x50 125 50 M16 47
    40x15 40 15 M8 23 125x60 125 60 M16 47
    40x20 40 20 M8 23 125x80 125 80 M16 47
    40x25 40 25 M8 23 140x40 140 40 M16 47
    40x30 40 30 M8 23 140x80 140 80 M16 47
    40x40 40 40 M8 23 150x40 150 40 M16 47
    40x50 40 50 M8 23 150x50 150 50 M16 47
    40x60 40 60 M8 23 150x75 150 75 M16 47
    50x20 50 20 M10 28 150x80 150 80 M16 47
    50x25 50 25 M10 28 150x100 150 100 M16 47
    50x30 50 30 M10 28 150x110 150 110 M16 47
    50x35 50 35 M10 28 160x60 160 60 M16 47
    50x40 50 40 M10 28 160x80 160 80 M16 47
    50x45 50 45 M10 28 180x170 180 170 M16 38
    50x50 50 50 M10 28 200x100 200 100 M20 47
    50x60 50 60 M10 28 200x170 200 170 M20 47
    Scarica PDF

    Scheda Tecnica

    ×

    TIPO PM: antivibrante cilindrico piede maschio

    ANTIVIBRANTI CILINDRICI IN GOMMATIPO PM

    Antivibrante cilindrico piede maschio, con un alloggiamento costituito da una vite pressata su rondella, successivamente zincata (zincatura tropicalizzata), sabbiata e adesivizzata, vulcanizzata su mescola in gomma naturale altamente qualitativa disponibile a magazzino con durezza 55 Shore.

    A richiesta è possibile produrre l’articolo con diverse caratteristiche, sia con viti di misure differenti, durezza Shore e tipologia di mescola base.

    DAB | Sistemi e supporti antivibranti in gomma e metallo

    Scarica PDF

    Domande Utili

    ×
    Cos'è un antivibrante cilindrico piede maschio TIPO PM e a cosa serve?
    È un componente meccanico progettato per isolare le vibrazioni e ridurre il rumore generato da macchinari o strutture. Il 'piede maschio' indica la presenza di un perno filettato (maschio) per il fissaggio, mentre la forma 'cilindrica' descrive la sua geometria.
    Di quali materiali è tipicamente composto un antivibrante TIPO PM?
    Generalmente è costituito da due parti principali: un corpo in elastomero (gomma naturale NR, NBR, EPDM, silicone, ecc., a seconda dell'applicazione) e un perno filettato in metallo (acciaio zincato, acciaio inox A2 o A4) che serve per il fissaggio.
    Come si determina il carico massimo supportabile da un antivibrante cilindrico piede maschio?
    Il carico massimo dipende dalla durezza dell'elastomero, dalle dimensioni dell'antivibrante (diametro e altezza) e dalla direzione del carico (compressione o taglio). Ogni modello TIPO PM ha specifiche tecniche dettagliate che indicano i carichi statici e dinamici massimi raccomandati.
    Qual è l'importanza della frequenza naturale per la scelta di un antivibrante?
    La frequenza naturale dell'antivibrante deve essere significativamente inferiore alla frequenza di disturbo (o eccitazione) del macchinario da isolare. Maggiore è la differenza tra le due frequenze, maggiore sarà l'efficacia dell'isolamento vibrazionale.
    Quali sono i fattori chiave da considerare nella scelta del modello TIPO PM più adatto?
    I fattori includono il carico statico e dinamico da supportare, la frequenza di disturbo del macchinario, le dimensioni disponibili per l'installazione, l'ambiente operativo (temperatura, presenza di oli, agenti chimici, UV) e la direzione principale del carico (compressione, taglio o combinata).
    Come si installa correttamente un antivibrante cilindrico piede maschio?
    Il perno maschio si avvita nella struttura portante o nel macchinario. È fondamentale non serrare eccessivamente per evitare di danneggiare l'elastomero o la filettatura, ma assicurarsi che sia fissato saldamente per garantire un contatto uniforme e l'efficacia dell'isolamento. La direzione del carico deve corrispondere alla capacità di carico per cui è stato progettato l'antivibrante (es. in compressione).
    In quali settori o applicazioni è comunemente utilizzato questo tipo di antivibrante?
    È ampiamente utilizzato in vari settori, tra cui l'industria meccanica (motori, pompe, compressori, ventilatori), l'automazione, l'elettronica (quadri elettrici, pannelli di controllo), i veicoli industriali e agricoli, e ovunque sia necessario isolare vibrazioni e urti per proteggere componenti o migliorare il comfort.
    Quali vantaggi offre l'utilizzo di un antivibrante TIPO PM?
    I principali vantaggi includono la riduzione del rumore e delle vibrazioni trasmesse, la protezione dei macchinari e dei componenti da usura e fatica, il prolungamento della loro vita utile, il miglioramento del comfort per gli operatori e la conformità a normative sulla sicurezza e sul rumore.
    Come influisce la durezza della gomma (espressa in Shore A) sulle prestazioni dell'antivibrante?
    La durezza Shore A indica la rigidità dell'elastomero. Una gomma più morbida (valore Shore A inferiore) offre una maggiore deflessione sotto carico, una frequenza naturale più bassa e un migliore isolamento per vibrazioni a bassa frequenza. Una gomma più dura (valore Shore A superiore) supporta carichi maggiori ma ha una minore capacità di isolamento per vibrazioni a bassa frequenza.
    Quali sono le considerazioni relative all'ambiente operativo per la scelta del materiale dell'elastomero?
    È cruciale scegliere l'elastomero corretto in base all'ambiente. Ad esempio, NBR è resistente agli oli e ai carburanti, EPDM è ottimo per esterno e resistente agli agenti atmosferici e all'ozono, mentre il silicone è adatto per alte e basse temperature estreme. La gomma naturale (NR) ha eccellenti proprietà antivibranti generali ma è meno resistente agli agenti chimici e UV.
