Dinamica delle vibrazioni nei sistemi di lavaggio auto
Gli impianti per lavaggio auto sono sistemi industriali progettati per operare in cicli continui ad alta intensità. Come avviene in altri settori in cui il trattamento dei fluidi è centrale, l’architettura di questi impianti è dominata dalla presenza di organi in continuo movimento. Pompe ad alta pressione per l’erogazione dell’acqua, compressori per i sistemi di asciugatura e motori per le spazzole rotanti lavorano in sinergia, esponendo l’intera struttura in metallo a stress meccanici continui.
In ambito professionale, i cicli di lavaggio devono essere rapidi e intensivi, il che richiede l’impiego di pompe ad alte prestazioni. L’energia meccanica prodotta da queste macchine genera vibrazioni che, se non gestite tramite specifici antivibranti per impianti lavaggio auto, si propagano lungo i telai portanti e i raccordi idraulici. L’assenza di un corretto isolamento delle vibrazioni innesca fenomeni di fatica dei materiali, usura precoce della componentistica elettronica e allentamento dei serraggi.
Installando i supporti antivibranti in prossimità dei punti in cui le vibrazioni si generano (pompe, compressori, motori) e nei nodi critici delle strutture metalliche, si prevengono cedimenti strutturali a lungo termine, garantendo la continuità operativa dell’impianto ed evitando costosi fermi macchina.
Le sollecitazioni meccaniche più critiche in un autolavaggio si manifestano durante i transitori di avvio e di arresto delle pompe. In queste fasi, la variazione dei giri del motore può coincidere con la frequenza propria (la frequenza naturale di oscillazione) del telaio, innescando pericolosi fenomeni di risonanza. L’obiettivo dello smorzamento è disaccoppiare la sorgente vibrante dalla struttura ricevente, dissipando l’energia meccanica attraverso la deformazione controllata dell’elastomero del supporto.
La necessità di isolamento di queste macchine è tecnicamente sovrapponibile a quella di altri sistemi industriali intensivi. Ad esempio, l’impiego di antivibranti per lavastoviglie e lavabicchieri professionali risponde esattamente alla medesima esigenza: equipaggiare pompe ad alte prestazioni con piedi antivibranti in gomma-metallo alla base per assorbire le pulsazioni idrauliche, riducendo drasticamente le vibrazioni trasmesse al pavimento.
Materiali e dimensionamento tecnico per ambienti umidi
Il vano tecnico di un autolavaggio presenta condizioni ambientali severe: esposizione costante all’acqua nebulizzata, umidità persistente, sbalzi termici e aggressione chimica da parte di detergenti e cere industriali. La selezione del supporto antivibrante richiede quindi materiali specifici per evitare il degrado precoce del componente.

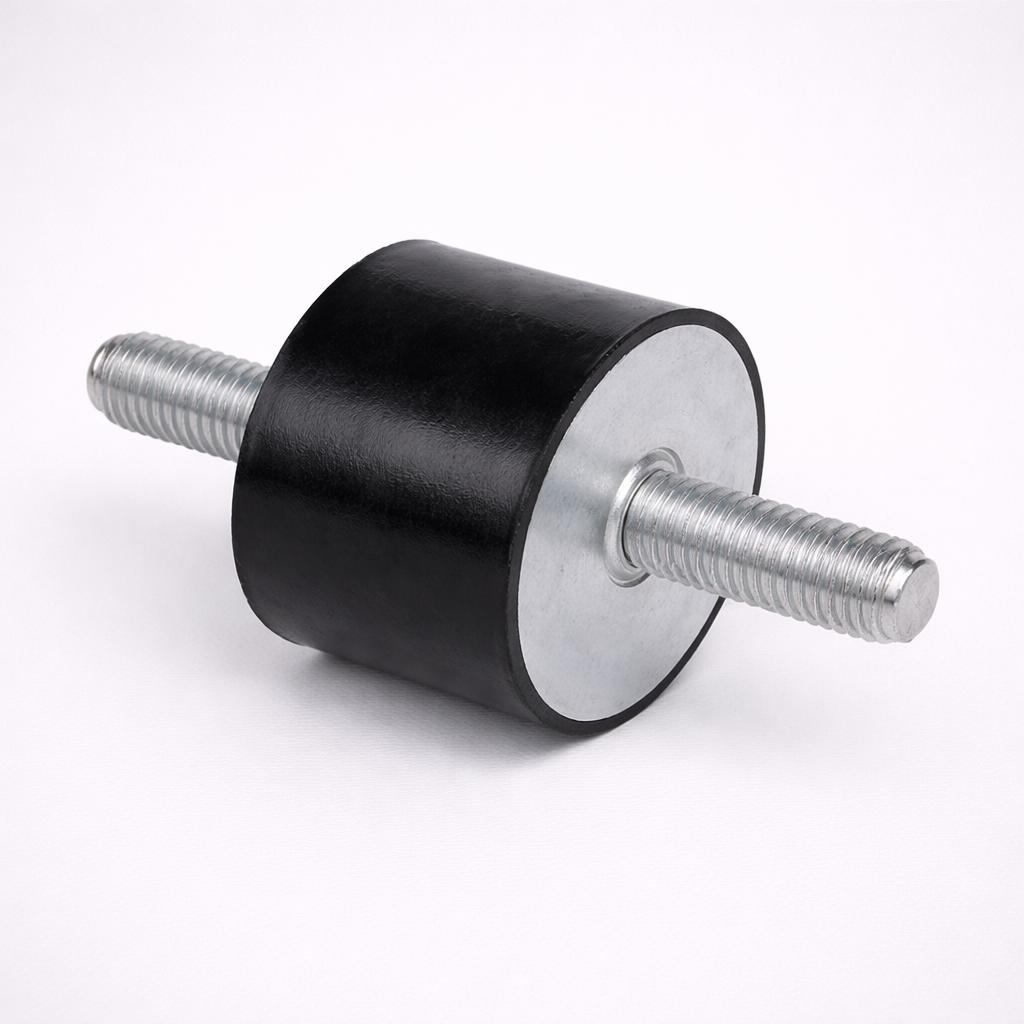

Gli antivibranti cilindrici in gomma e acciaio inox costituiscono la soluzione primaria. L’armatura metallica in acciaio inossidabile previene l’ossidazione e garantisce la tenuta dei filetti nel tempo. Parallelamente, il dimensionamento dell’elastomero prevede la selezione di una specifica durezza Shore, calibrata in base al range di temperatura di esercizio, affinché la gomma mantenga inalterato il suo modulo elastico e la sua capacità di smorzamento senza irrigidirsi o cedere sotto carico.
| Tipologia di Supporto Antivibrante | Applicazione nel Lavaggio Auto | Specifiche Tecniche |
|---|---|---|
| Antivibranti Cilindrici (Inox/Gomma) | Pompe di mandata, tubazioni idrauliche, quadri elettrici | Resistenza alla corrosione chimica e all’ossidazione; isolamento efficace delle vibrazioni ad alta frequenza. |
| Antivibranti a Campana | Motori principali, compressori d’aria, pompe ad alta pressione | Elevato grado di smorzamento; sicurezza allo strappo in presenza di forze di taglio e carichi dinamici intensi. |
| Antivibranti a Flange per grandi carichi | Basamenti strutturali, telai portanti dei rulli | Distribuzione ottimale del carico statico su superfici ampie; massima stabilità per macchinari pesanti. |
| Linea SURMAC | Gruppi elettrogeni di backup, sistemi ausiliari di aspirazione | Versatilità di ancoraggio a basamento o parete; assorbimento di sollecitazioni multi-direzionali. |
Smorzamento del rumore strutturale e comfort acustico
L’assorbimento delle vibrazioni è direttamente correlato al controllo delle emissioni acustiche. Le vibrazioni generate dalle pompe non isolate si trasferiscono ai basamenti in cemento e alle pannellature metalliche, amplificandosi e trasformandosi in rumore strutturale irradiato verso l’ambiente circostante. L’approccio per limitare questo fenomeno è identico a quello applicato per lo smorzamento delle vibrazioni nelle lavanderie industriali, dove la presenza di grandi lavatrici con organi in movimento impone l’uso di supporti in gomma-metallo per migliorare l’ambiente di lavoro.
L’integrazione di tappetini antivibranti o supporti a base d’appoggio disaccoppia i macchinari dalle fondazioni. Questa interruzione della via di trasmissione per via solida abbatte drasticamente i decibel emessi, rendendo l’impianto compatibile con i limiti acustici normativi, specialmente quando l’autolavaggio è situato in prossimità di centri urbani, e tutelando gli operatori presenti in sito.
Parametri tecnici per la configurazione del sistema antivibrante
Il corretto dimensionamento dei supporti in gomma-metallo non ammette improvvisazioni. L’installazione di componenti non calibrati può comportare l’attraversamento incontrollato della frequenza di risonanza, aggravando le sollecitazioni anziché ridurle. Per la scelta del prodotto e il calcolo esatto, è sempre necessario affidarsi a un tecnico, che valuta i seguenti parametri progettuali:
- Calcolo del carico: Ripartizione del carico statico (il peso della macchina a riposo sui vari punti di ancoraggio) e valutazione del carico dinamico (le forze inerziali generate durante i cicli di lavaggio e le fasi di spunto).
- Analisi delle frequenze: Individuazione della frequenza di disturbo della macchina (in base ai giri al minuto del motore o della pompa) per dimensionare la frequenza propria del supporto antivibrante, garantendo un’adeguata percentuale di isolamento.
- Selezione dei materiali: Determinazione della mescola elastomerica ottimale (NBR – Gomma Nitrilica per la resistenza agli oli, EPDM per l’esposizione atmosferica, o Silicone per range termici estremi) e della relativa durezza Shore richiesta.
Oltre 40 anni di esperienza nella produzione gomma-metallo
DAB Antivibranti è un punto di riferimento in Italia per la produzione, commercializzazione e distribuzione di sistemi antivibranti per l’industria, con un’esperienza di oltre 40 anni a supporto di uffici acquisti. Dalla fornitura di antivibranti cilindrici standard fino all’ingegnerizzazione di antivibranti a campana e a flange per grandi carichi, l’approccio è sempre orientato all’affidabilità dell’impianto.
Per i costruttori di autolavaggi e i gestori di grandi impianti, DAB offre la possibilità di produzione su misura. È possibile richiedere variazioni su altezze, interassi di foratura, sezioni delle barre filettate e calibrazione specifica della durezza Shore, assicurando una perfetta intercambiabilità meccanica e prestazioni di smorzamento certe.
Richiedi un preventivo per la tua soluzione antivibrante su misura — Contatta DAB al numero +39 02.90782170 oppure via email all’indirizzo: info@dab-antivibranti.it
