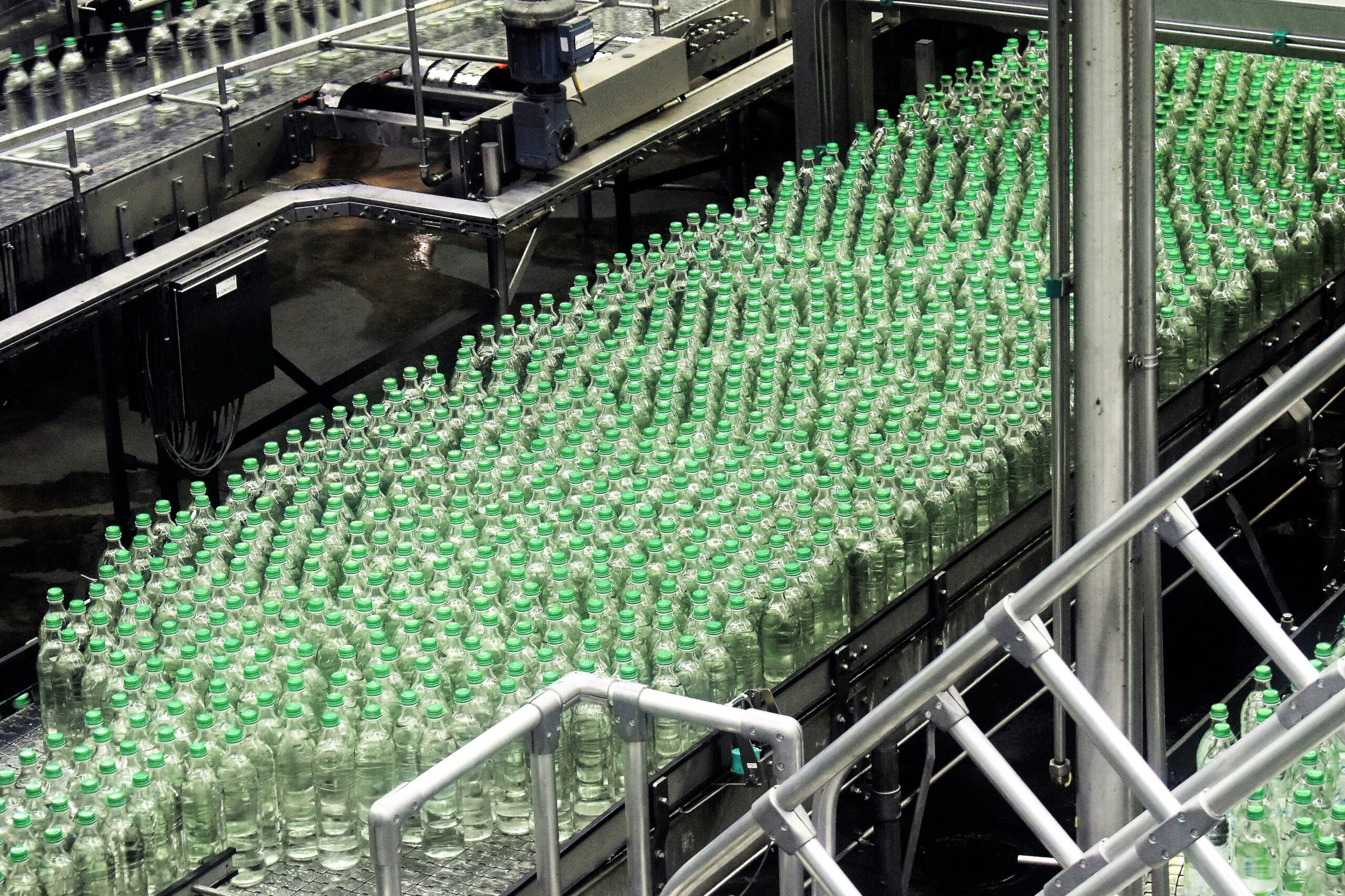

Antivibranti per Macchine Confezionatrici e Imbottigliatrici

Nel settore del packaging, la precisione e la continuità operativa rappresentano i pilastri per garantire l’efficienza complessiva degli impianti (OEE – Overall Equipment Effectiveness). Le moderne linee industriali integrano macchine confezionatrici ad alta velocità che operano con cicli dinamici intensi e ripetitivi, generando inevitabilmente sollecitazioni meccaniche e oscillazioni armoniche. Se queste forze non vengono isolate all’origine tramite l’uso di antivibranti macchine confezionatrici alimentari, si propagano direttamente alle strutture portanti e ai componenti elettronici sensibili, compromettendo la qualità del sigillo termico e la precisione dei sistemi di pesatura.

L’importanza dell’isolamento delle vibrazioni nelle linee di packaging e imbottigliamento

L’elevata automazione delle operazioni all’interno delle industrie alimentari e delle bevande — che include macchinari differenti per peso, conformazione e funzione quali linee di confezionamento, pompe, filtri e diraspatrici per il settore enologico — risponde alla duplice necessità di ridurre al minimo i rischi di contaminazione e garantire un’alta produttività. Tuttavia, la presenza costante di componenti meccanici rotanti o alternativi genera uno spettro di vibrazioni che influisce direttamente sulla qualità del prodotto finito.

Nelle confezionatrici verticali di tipo VFFS (Vertical Form Fill Seal), ad esempio, le vibrazioni strutturali continue provocano disallineamenti infinitesimali tra le barre saldanti. Il risultato è la creazione di saldature imperfette o micro-fessurazioni nel film plastico, che compromettono la tenuta dell’atmosfera protettiva (MAP) accelerando il deterioramento degli alimenti. Nelle linee di imbottigliamento e tappatura, invece, le micro-vibrazioni trasmesse lungo i telai dei trasportatori aumentano i carichi dinamici sui contenitori, incrementando i tassi di scarto e accelerando l’usura precoce dei cinematismi di guida.

Requisiti igienici e resistenza chimica dei sistemi di isolamento

La sanificazione degli ambienti di produzione alimentare prevede protocolli severi basati su cicli di lavaggio ad alta pressione con detergenti alcalini e soluzioni acide. I tradizionali supporti antivibranti in gomma-metallo non idonei subiscono una rapida degradazione: la componente metallica in ferro va incontro a corrosione e l’elastomero standard tende a gonfiarsi o a fessurarsi, creando aree di accumulo batterico.

Per prevenire qualsiasi rischio di contaminazione chimica o biologica, la scelta del corretto supporto antivibrante deve orientarsi verso soluzioni specifiche:

• Parti metalliche in acciaio inox (AISI 304 o AISI 316): leghe stabili e prive di porosità superficiale, resistenti all’ossidazione e all’aggressione chimica delle soluzioni di sanificazione e dei lavaggi frequenti.
• Mescole in gomma e silicone alimentare: formulazioni elastomeriche certificate per l’impiego in ambienti alimentari, caratterizzate da stabilità strutturale all’interno di range di temperatura di esercizio ampi e resistenza al contatto indiretto con grassi vegetali e animali.
• Geometrie igieniche “washdown”: design con profili drenanti e superfici lisce prive di cavità o filettature esposte, progettati appositamente per impedire il ristagno di liquidi o residui biologici e semplificare le operazioni di lavaggio.

Parametri ingegneristici per il dimensionamento: carichi e frequenze

La selezione di un sistema antivibrante per macchinari alimentari non può basarsi su stime empiriche, ma richiede una valutazione analitica dei parametri dinamici dell’applicazione. Gli elementi fondamentali per eseguire il calcolo del corretto isolamento delle vibrazioni sono:

• Il carico statico: la forza costante esercitata dalla massa del macchinario distribuita sui singoli punti di appoggio (misurata in Newton, N, o chilogrammi, kg).
• Il carico dinamico: la forza alternata generata dagli organi in movimento (motori, alberi eccentrici, gruppi di saldatura pneumatici) che si somma al carico statico.
• La frequenza di disturbo (fd): la frequenza principale della vibrazione generata dalla macchina, legata direttamente ai giri al minuto (RPM) degli organi rotanti o ai cicli al minuto delle stazioni alternative.
• La frequenza propria (fn): la frequenza naturale del sistema composto dal macchinario poggiato sul supporto elastico.

Perché l’isolamento sia efficace e si eviti il fenomeno della risonanza (che amplificherebbe le forze trasmesse anziché smorzarle), il rapporto tra la frequenza di disturbo e la frequenza propria del supporto deve essere superiore a 1,4142 ( radice quadrata di 2 ). Più questo rapporto è elevato, maggiore sarà l’efficacia dello smorzamento.

Protezione delle celle di carico nei sistemi di pesatura e dosaggio

Nelle moderne linee di confezionamento, la precisione di pesatura è un parametro critico per la conformità delle ricette, il controllo dei costi operativi e il rigoroso rispetto delle normative sul confezionamento. I sistemi di pesatura (quali bilance multitesta, dosatori volumetrici e tramogge dosatrici) basano il loro funzionamento sulle celle di carico, sensori estensimetrici ad alta precisione che convertono la forza peso in un segnale elettrico.

Le vibrazioni ad alta frequenza trasmesse attraverso le pavimentazioni industriali o provocate dai motori di alimentazione del sistema vengono rilevate dalle celle di carico come perturbazioni fisiche, traducendosi in errori di lettura o in lunghi tempi di stabilizzazione del segnale. L’integrazione di sistemi specifici per l’Isolamento delle Vibrazioni per Bilance e Sistemi di Pesatura Alimentari disaccoppia meccanicamente lo strumento di misura dalla struttura di supporto. L’uso di supporti in gomma-metallo calibrati permette di assorbire le vibrazioni parassite, consentendo alle celle di carico di fornire letture istantanee, stabili e precise, ottimizzando così la velocità complessiva del ciclo di confezionamento.

Gestione degli urti transienti nelle stazioni di fustellatura e termoformatura

A differenza dei motori rotativi che generano oscillazioni armoniche continue, le stazioni di taglio, i gruppi saldanti e i sistemi di termoformatura operano mediante cicli intermittenti che generano shock transienti (urti singoli ripetuti). Questi impatti sprigionano istantaneamente elevate quantità di energia cinetica che sollecitano la struttura del telaio.

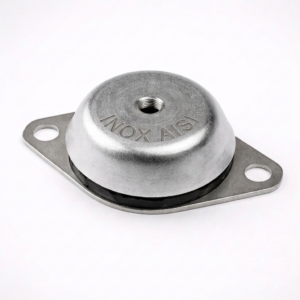

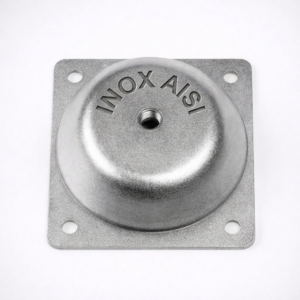

I supporti antivibranti a campana SUCON  e quelli della linea SURMAC di DAB sono adatti per far fronte a questi scenari dinamici, offrendo un’elevata stabilità orizzontale e un’ottima capacità di carico sia statico che dinamico. Questi componenti evitano la propagazione delle onde d’urto alle strutture circostanti, prevenendo l’allentamento precoce dei bulloni strutturali e preservando l’allineamento delle guide di scorrimento e delle matrici di taglio.

Principali errori di selezione e applicazione delle soluzioni antivibranti

L’insuccesso nell’isolamento di una macchina confezionatrice deriva spesso da valutazioni geometriche superficiali che non considerano le variabili fisiche reali dell’applicazione. Di seguito sono elencati i tre errori applicativi più comuni riscontrati nelle linee di produzione:

1. Utilizzo di un supporto con rigidezza errata: un antivibrante eccessivamente rigido rispetto al peso del macchinario si comporta come un collegamento rigido, trasmettendo la quasi totalità delle vibrazioni alla fondazione. Al contrario, un supporto sottodimensionato (troppo morbido) subisce uno schiacciamento eccessivo andando “a pacco” (fine corsa elastico), annullando ogni capacità di isolamento e accelerando il cedimento strutturale della gomma.
2. Mancata protezione contro i carichi di taglio (tangenziali): molti supporti cilindrici standard sono progettati per lavorare prevalentemente a compressione assiale. Quando vengono sottoposti a sollecitazioni laterali e forze di taglio significative (provocate, ad esempio, dal movimento alternato di spintori o slitte rapide), la gomma subisce sollecitazioni torsionali non compensate che determinano la delaminazione e il distacco precoce della gomma dalla piastra metallica.
3. Uso di elastomeri standard non resistenti agli oli e ai detergenti: l’installazione di supporti in gomma naturale (NR) in aree a stretto contatto con oli vegetali o esposte a lavaggi frequenti provoca l’ammorbidimento e lo sfaldamento della mescola in tempi estremamente brevi, compromettendo sia l’isolamento sia gli standard di igiene richiesti.

Salute occupazionale e conformità al D.Lgs. 81/08 nei reparti di confezionamento

L’esposizione continuativa alle vibrazioni meccaniche e al rumore aereo generato dalla risonanza strutturale dei macchinari costituisce un fattore di rischio rilevante per gli operatori di linea. Il D.Lgs. 81/08 (Testo Unico sulla Salute e Sicurezza sul Lavoro), al Titolo VIII, Capo III, stabilisce obblighi precisi per i datori di lavoro riguardo alla valutazione e alla riduzione dell’esposizione dei lavoratori a vibrazioni che possano causare patologie muscolo-scheletriche, vascolari o neurologiche.

L’integrazione di sistemi specifici come gli Antivibranti in gomma per proteggere i lavoratori dalle vibrazioni sotto i punti di appoggio dei macchinari e lungo i camminamenti di servizio rappresenta una misura di prevenzione tecnica primaria. Questi supporti riducono drasticamente la trasmissione del rumore strutturale (causato dalla vibrazione delle lamiere di carteratura e protezione delle macchine), migliorando il comfort termo-acustico generale dei reparti produttivi e agevolando il rispetto dei limiti di esposizione definiti dalle normative vigenti.

La gamma DAB Antivibranti per i costruttori di macchine confezionatrici alimentari

I progettisti e gli uffici acquisti dei costruttori di impianti alimentari (OEM) necessitano di componenti standardizzati affidabili e di soluzioni su misura in grado di rispondere a severe specifiche geometriche e prestazionali. DAB Antivibranti, azienda italiana con oltre 40 anni di esperienza nello nella produzione e vendita di sistemi antivibranti in gomma-metallo, offre un catalogo completo di prodotti per l’isolamento elastico:

• Antivibranti cilindrici: disponibili con inserti filettati in acciaio inox AISI 304/316 e mescole in silicone o elastomeri speciali per applicazioni alimentari.
• Antivibranti a campana SUCON e supporti della linea SURMAC: idonei per sopportare carichi elevati e sollecitazioni multidirezionali, offrendo elevata stabilità e resistenza agli shock transitori.
• Antivibranti a flange per grandi carichi e tappetini antivibranti: progettati per l’isolamento di intere piattaforme di processo, motorizzazioni principali o impianti di pompaggio e trattamento fluidi.

DAB supporta i partner industriali analizzando i carichi statici e dinamici della specifica applicazione e consigliando la durezza Shore, la mescola e la geometria ottimali per massimizzare la durata utile del macchinario e garantire prestazioni costanti nel tempo. Lo studio accurato dei Supporti antivibranti per macchinari e attrezzature alimentari permette di configurare layout di isolamento efficaci anche per le condizioni di esercizio più severe, tipiche delle moderne industrie alimentari ed enologiche.

La corretta ingegnerizzazione di un supporto antivibrante non rappresenta un semplice elemento accessorio di montaggio, bensì un fattore critico fondamentale che definisce la stabilità operativa, la precisione metrologica e l’affidabilità strutturale dell’intera linea di confezionamento.
