ANTIVIBRANTI CILINDRICI IN GOMMA SILICONICA

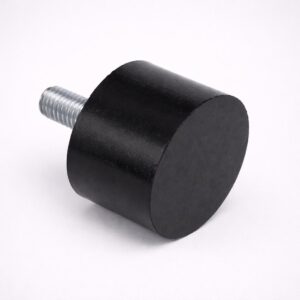

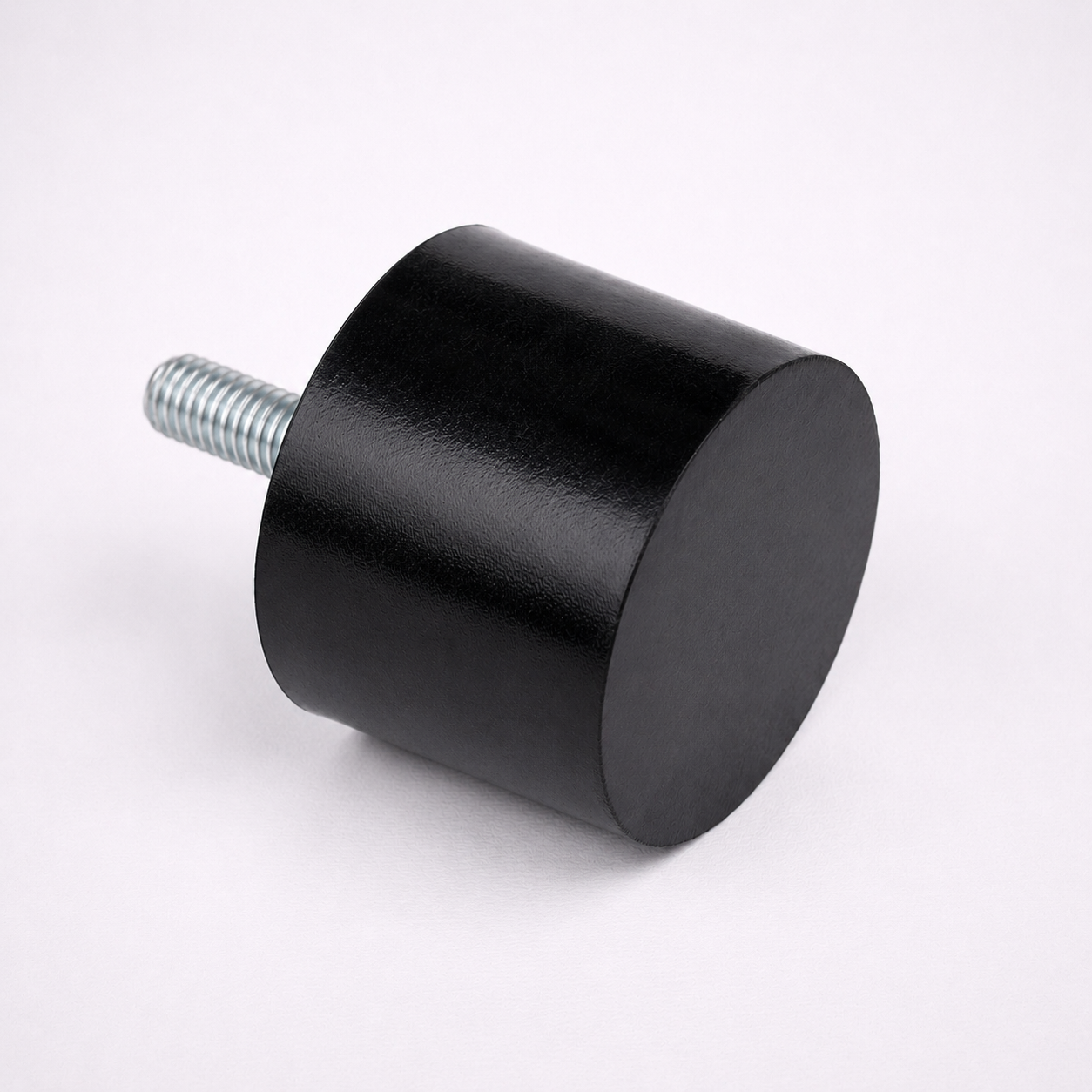

TIPO PM Silicone: antivibrante cilindrico piede maschio

Antivibrante cilindrico con due alloggiamenti costituiti da due viti pressate su rondelle, successivamente zincate (zincatura tropicalizzata), sabbiate ed adesivizzate, vulcanizzate su mescola in gomma siliconica altamente qualitativa con durezza 55 Shore.

A richiesta è possibile produrre l’articolo con diverse caratteristiche, sia con viti di misure differenti, durezza Shore

DAB | Sistemi e supporti antivibranti in gomma e metallo

TIPO PM Silicone: antivibrante cilindrico piede maschio
Descrizione Tecnica Approfondita

TIPO PM Silicone: antivibrante cilindrico piede maschio

Antivibranti Cilindrici TIPO PM  Piede Maschio in silicone: Soluzioni B2B per l'Isolamento Vibrazionale

Progettati per eccellere nelle applicazioni industriali più esigenti, i nostri antivibranti cilindrici in silicone TIPO PM piede maschio offrono una soluzione robusta ed efficace per l'isolamento di vibrazioni e urti. Realizzati in silicone di alta qualità, questi ammortizzatori garantiscono prestazioni superiori in un'ampia gamma di temperature e ambienti, resistendo a oli, grassi e agenti atmosferici, assicurando così una durabilità e affidabilità eccezionali nel tempo.

La configurazione "piede maschio" (PM) assicura un montaggio semplice e rapido, ideale per fissare componenti e macchinari, riducendo significativamente la trasmissione di rumore e vibrazioni. Dalla protezione di strumentazioni sensibili alla stabilizzazione di motori, pompe, compressori e quadri elettrici, la nostra gamma di supporti antivibranti si adatta a ogni vostra necessità operativa.

Con un diametro del corpo (D) che varia da 6 mm a 200 mm e un'altezza (H) da 5 mm a 170 mm, offriamo un assortimento completo per rispondere a diverse esigenze di carico e spazio. Le dimensioni del perno maschio (d) spaziano da M3 a M20, con lunghezze (h) da 6 mm a 47 mm, garantendo la compatibilità con un vasto parco macchine e attrezzature industriali. Esplorate la tabella per trovare la dimensione perfetta per la vostra applicazione e proteggete i vostri investimenti con soluzioni antivibranti di lunga durata e alta affidabilità.

Scarica Manuale in PDF

Ritrova il silenzio,
riprendi il controllo

Hai un problema di vibrazioni o rumore trasmesso?
Il nostro team tecnico-commerciale è pronto ad ascoltarti e proporti la risposta più efficace, in tempi rapidi.

Contattaci

TIPO PM Silicone: antivibrante cilindrico piede maschio

TIPO PM Silicone: antivibrante cilindrico piede maschio
Share

Contattaci

Puoi contattarci compilando il form qui sotto, oppure chiamando il numero +39 02.90782170.


    Via Carducci, 7
    20072 Pieve Emanuele (MI)
    > Vai a MAPS

    Tabella Misure

    ×
    TYPE DIMENS. TYPE DIMENS.
    CODE PM - Silicone d h CODE PM - Silicone d h
    D H D H
    6x7 6 7 M3 6 50x70 50 70 M10 28
    10x7 10 7 M4 10 60x20 60 20 M10 28
    10x8 10 8 M4 10 60x30 60 30 M10 28
    10x10 10 10 M4 10 60x30 60 30 M12 38
    10x12 10 12 M4 10 60x40 60 40 M10 28
    10x15 10 15 M4 10 60x40 60 40 M12 38
    15x5 15 5 M4 10 60x50 60 50 M10 28
    15x6 15 6 M4 10 60x50 60 50 M12 38
    15x7 15 7 M4 10 60x60 60 60 M10 28
    15x8 15 8 M4 10 60x80 60 80 M10 28
    15x10 15 10 M4 10 70x30 70 30 M12 38
    15x15 15 15 M4 10 70x35 70 35 M10 28
    15x20 15 20 M4 10 70x35 70 35 M12 38
    15x25 15 25 M4 10 70x40 70 40 M10 28
    15x30 15 30 M4 10 70x40 70 40 M12 38
    15x35 15 35 M4 10 70x45 70 45 M10 28
    16x10 16 10 M5 10 70x45 70 45 M12 38
    16x15 16 15 M5 10 70x50 70 50 M10 28
    20x5 20 5 M6 15 70x50 70 50 M12 38
    20x5,5 20 5,5 M6 15 70x60 70 60 M10 28
    20x7 20 7 M6 15 70x60 70 60 M12 38
    20x8 20 8 M6 15 75x25 75 25 M12 38
    20x8,5 20 8,5 M6 15 75x30 75 30 M12 38
    20x10 20 10 M6 15 75x40 75 40 M12 38
    20x12 20 12 M6 15 75x45 75 45 M12 38
    20x15 20 15 M6 15 75x50 75 50 M12 38
    20x20 20 20 M6 15 75x55 75 55 M12 38
    20x25 20 25 M6 15 75x60 75 60 M12 38
    20x30 20 30 M6 15 75x70 75 70 M12 38
    20x40 20 40 M6 15 80x40 80 40 M12 38
    25x10 25 10 M6 18 80x66 80 66 M12 38
    25x12 25 12 M6 18 80x80 80 80 M12 38
    25x15 25 15 M6 18 80x100 80 100 M12 38
    25x18 25 18 M6 18 100x40 100 40 M16 38
    25x35 25 35 M6 18 100x50 100 50 M16 38
    25x60 25 60 M6 18 100x80 100 80 M16 38
    30x8 30 8 M8 23 100x100 100 100 M16 38
    30x12 30 12 M8 23 120x60 120 60 M16 47
    30x20 30 20 M8 23 120x75 120 75 M16 47
    30x30 30 30 M8 23 120x85 120 85 M16 47
    30x35 30 35 M8 23 120x120 120 120 M16 47
    30x50 30 50 M8 23 125x50 125 50 M16 47
    40x15 40 15 M8 23 125x60 125 60 M16 47
    40x20 40 20 M8 23 125x80 125 80 M16 47
    40x25 40 25 M8 23 140x40 140 40 M16 47
    40x30 40 30 M8 23 140x80 140 80 M16 47
    40x40 40 40 M8 23 150x40 150 40 M16 47
    40x50 40 50 M8 23 150x50 150 50 M16 47
    40x60 40 60 M8 23 150x75 150 75 M16 47
    50x20 50 20 M10 28 150x80 150 80 M16 47
    50x25 50 25 M10 28 150x100 150 100 M16 47
    50x30 50 30 M10 28 150x110 150 110 M16 47
    50x35 50 35 M10 28 160x60 160 60 M16 47
    50x40 50 40 M10 28 160x80 160 80 M16 47
    50x45 50 45 M10 28 180x170 180 170 M16 38
    50x50 50 50 M10 28 200x100 200 100 M20 47
    50x60 50 60 M10 28 200x170 200 170 M20 47
    Scarica PDF

    Scheda Tecnica

    ×

    TIPO PM Silicone: antivibrante cilindrico piede maschio

    ANTIVIBRANTI CILINDRICI IN GOMMA SILICONICATIPO PM Silicone: antivibrante cilindrico piede maschio

    Antivibrante cilindrico con due alloggiamenti costituiti da due viti pressate su rondelle, successivamente zincate (zincatura tropicalizzata), sabbiate ed adesivizzate, vulcanizzate su mescola in gomma siliconica altamente qualitativa con durezza 55 Shore.

    A richiesta è possibile produrre l’articolo con diverse caratteristiche, sia con viti di misure differenti, durezza Shore

    DAB | Sistemi e supporti antivibranti in gomma e metallo

    Scarica PDF

    Domande Utili

    ×
    Cos'è un antivibrante cilindrico PM in silicone e a cosa serve?
    È un componente meccanico in silicone con forma cilindrica e un perno filettato (piede maschio) per il fissaggio. Serve a isolare e smorzare vibrazioni, urti e rumori generati da macchinari o componenti, proteggendo strutture e migliorando il comfort operativo.
    Quali sono i vantaggi di utilizzare il silicone come materiale per questo antivibrante?
    Il silicone offre eccellente resistenza a temperature estreme (tipicamente da -60°C a +200°C), agenti chimici, ozono e raggi UV. Garantisce un'ottima capacità di smorzamento delle vibrazioni e una lunga durata anche in ambienti gravosi, mantenendo elasticità nel tempo.
    Come si installa correttamente il piede maschio in silicone antivibrante?
    L'installazione è semplice: il piede maschio si avvita direttamente in un foro filettato femmina presente sulla struttura o sul macchinario da isolare. Assicurarsi di serrare a sufficienza per una connessione stabile, senza eccedere per non danneggiare il filetto o il materiale.
    In quali applicazioni è particolarmente indicato l'uso di questo antivibrante?
    È ideale per macchinari industriali (pompe, motori, compressori), quadri elettrici, strumentazione di precisione, apparecchiature elettroniche, dispositivi medici, sistemi di condizionamento e ovunque sia necessario ridurre la trasmissione di vibrazioni e rumori.
    Quali tipi di vibrazioni e urti è in grado di smorzare efficacemente?
    È efficace nello smorzare sia vibrazioni ad alta che a bassa frequenza, urti e impatti. La sua struttura in silicone trasforma l'energia cinetica delle vibrazioni in calore, dissipandola e riducendo la risonanza e il rumore strutturale.
    Come si sceglie la dimensione e la durezza Shore corrette per la propria applicazione?
    La scelta dipende dal carico (peso) da sostenere per ciascun antivibrante, dalla frequenza delle vibrazioni e dalla deflessione desiderata. La durezza (espressa in Shore A) influisce sulla capacità di carico e sulla rigidezza dell'antivibrante. È fondamentale consultare le tabelle tecniche del produttore per il dimensionamento corretto.
    Qual è la durata media e la resistenza agli agenti esterni del silicone antivibrante?
    Grazie alle proprietà intrinseche del silicone, questi antivibranti hanno una durata eccellente. Sono estremamente resistenti all'invecchiamento, all'ossidazione, agli agenti atmosferici, all'umidità e a molti acidi e basi, garantendo prestazioni costanti per molti anni senza deterioramento significativo.
    Qual è il range di temperatura operativa per questi antivibranti in silicone?
    Il silicone è noto per la sua eccezionale stabilità termica. Questi antivibranti possono operare efficacemente in un ampio range di temperature, tipicamente da -60°C a +200°C, senza perdere le loro proprietà elastiche e smorzanti.
    Esistono varianti o personalizzazioni disponibili per il piede maschio PM?
    Sì, sono spesso disponibili in diverse misure di filettatura (es. M6, M8, M10, ecc.), varie durezze Shore per adattarsi a carichi e frequenze specifiche e, per grandi volumi o applicazioni particolari, è possibile richiedere personalizzazioni in termini di forme, dimensioni o colori specifici.
    Quali benefici apporta l'installazione di questi antivibranti alla macchina o all'attrezzatura?
    L'uso di antivibranti prolunga la vita utile di macchinari e componenti riducendo l'usura meccanica, diminuisce il rumore ambientale, migliora la precisione operativa degli strumenti, aumenta il comfort e la sicurezza per gli operatori e contribuisce al rispetto delle normative sulla sicurezza e sul rumore.
