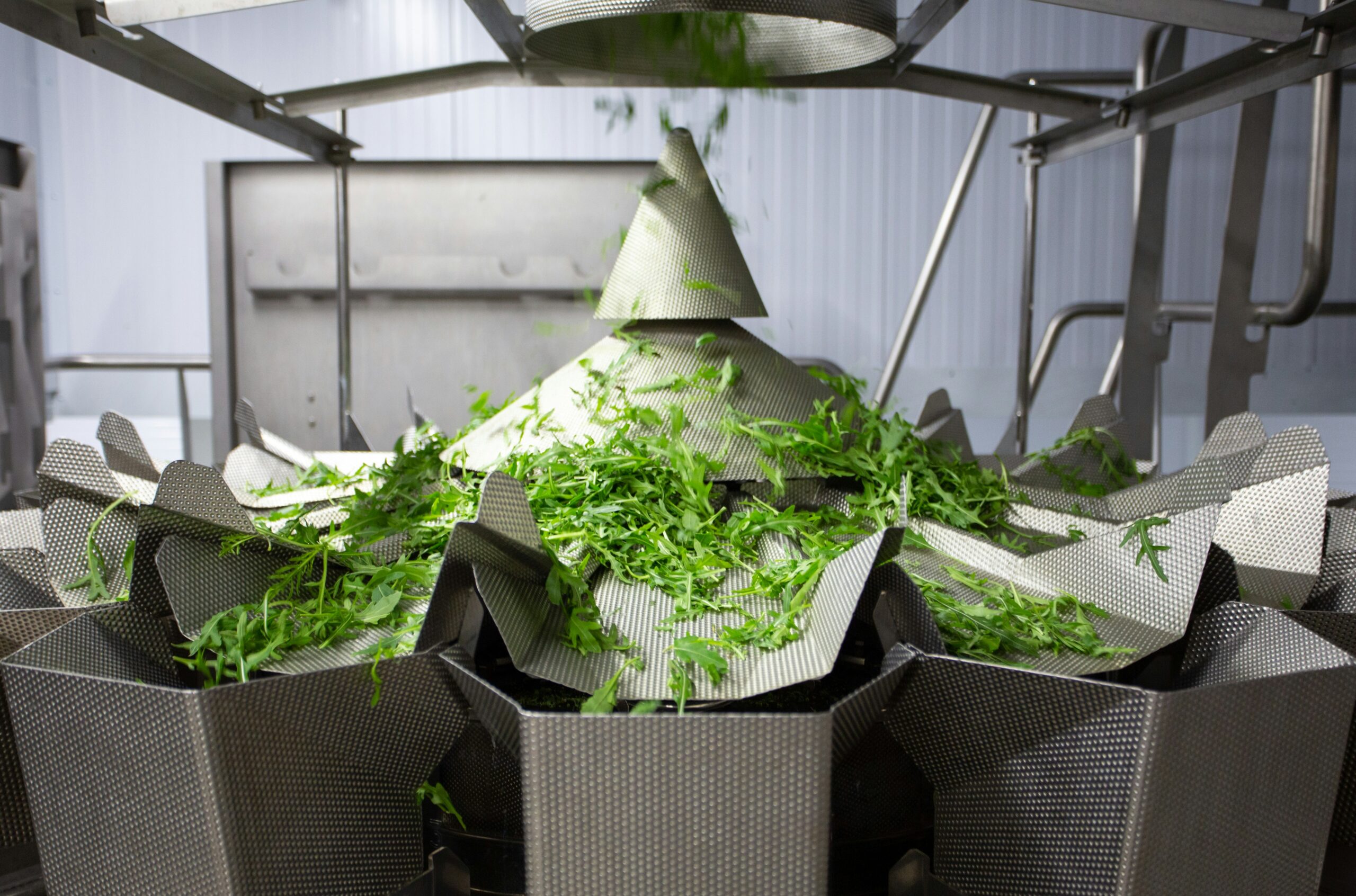

Isolamento Vibrazioni per Cubettatrici e Taglierine Industriali di Verdure

Sollecitazioni dinamiche nelle taglierine industriali per ortaggi: l’impatto delle vibrazioni sulla qualità di taglio

Nelle linee ad alta produttività per la lavorazione di tuberi e ortaggi, le taglierine industriali e le cubicatrici sono sottoposte a regimi di sollecitazione meccanica intensi e continui. Il processo di sminuzzamento e sequenziamento ad alta velocità di patate, carote e altri ortaggi radice genera un’elevata frequenza di shock transienti e forze di inerzia alternate, legate all’azione alternata o rotativa delle lame d’acciaio. Senza un idoneo sistema di isolamento delle vibrazioni, l’energia cinetica residua si propaga direttamente al telaio del macchinario e alla pavimentazione industriale dell’impianto.

Le conseguenze di questo fenomeno dinamico interessano sia la continuità operativa sia la qualità del prodotto finito. Le micro-vibrazioni ad alta frequenza inducono il progressivo allentamento dei gruppi di serraggio, provocando la perdita di taratura e calibrazione delle lame. Questo disallineamento comporta un taglio irregolare, incrementa la percentuale di scarto e danneggia le delicate apparecchiature elettroniche e i sensori di bordo integrati nel quadro di comando. Inoltre, l’interazione diretta tra il macchinario in movimento e il basamento accentua il livello di rumore ambientale, impattando sui livelli di comfort acustico delle linee produttive. L’adozione di specifici supporti antivibranti per macchinari e attrezzature alimentari consente di interrompere la trasmissione dell’energia vibrazionale, stabilizzando la struttura e preservando i meccanismi di precisione.

Calcolo del carico statico e dinamico: come evitare la frequenza di risonanza nel processo di taglio

Il corretto dimensionamento del sistema di isolamento richiede un’analisi accurata delle forze agenti sulla taglierina. Il carico statico corrisponde al peso complessivo della macchina vuota a cui si somma il peso del prodotto vegetale presente a regime nella tramoggia di carico. A questo valore deve essere sovrapposto il carico dinamico, calcolato considerando i picchi di inerzia generati dal rotore delle lame, dalle accelerazioni dei cinematismi e dai colpi d’impatto ripetuti durante la fase di tranciatura degli ortaggi più consistenti.

Qualora la frequenza di sollecitazione coincida o si avvicini alla frequenza propria del supporto elastico, il sistema entra in condizione di frequenza di risonanza, amplificando l’ampiezza delle oscillazioni con il rischio di rotture strutturali o affaticamento dei supporti rigidi. Analogamente a quanto avviene nelle lavorazioni meccaniche ad alta precisione, descritte nell’approfondimento sugli antivibranti per centri di taglio, la determinazione precisa del carico statico e dinamico per ciascun punto di appoggio è fondamentale per selezionare la rigidezza elastica ottimale dell’isolatore.

Requisiti igienico-sanitari: accoppiamento gomma-metallo con acciaio inox AISI 304/316 e silicone alimentare

Nell’industria della lavorazione degli ortaggi, l’isolamento dalle vibrazioni deve integrarsi perfettamente con i severi protocolli igienico-sanitari HACCP (Hazard Analysis and Critical Control Points). I macchinari vengono sottoposti a frequenti cicli di lavaggio e sanificazione intensiva con detergenti alcalini e acidi, oltre all’esposizione diretta ai succhi organici aggressivi rilasciati durante la tranciatura delle verdure. Per questa ragione, l’accoppiamento gomma-metallo impiegato per le taglierine industriali necessita di parti metalliche realizzate in acciaio inossidabile AISI 304 o AISI 316, altamente resistente alla corrosione passante e ai vaiolamenti.

La componente elastomerica deve garantire totale inerzia chimica e assenza di cessioni secondo le normative sul contatto alimentare. DAB Antivibranti vende elementi isolanti impiegando silicone alimentare.  I

Antivibranti cilindrici inox e linea SURMAC per il supporto diretto di taglierine e cubicatrici

Per il montaggio diretto su basamenti leggeri o integrati in strutture tubolari, gli antivibranti cilindrici in acciaio inox rappresentano una soluzione versatile e compatta. Disponibili con attacchi maschio-maschio, maschio-femmina o femmina-femmina, questi supporti lavorano sia a compressione sia a taglio, assorbendo lo smorzamento delle micro-oscillazioni ad alta frequenza prodotte dai rotori multifunzione delle macchine per il taglio a dadini o a listelli.

1. Analisi del layout di appoggio: Valutazione della distribuzione delle masse sul telaio e dei punti di fissaggio disponibili sulla taglierina, da definire insieme ai tecnici DAB.
2. Selezione della linea SURMAC: Adozione dei supporti antivibranti della linea SURMAC in acciaio inox per il livellamento micrometrico del macchinario su pavimentazioni irregolari o drenanti.
3. Verifica del serraggio e della planarità: Regolazione dello stelo filettato per azzerare le flessioni del telaio e distribuire uniformemente il carico statico sui punti di appoggio.

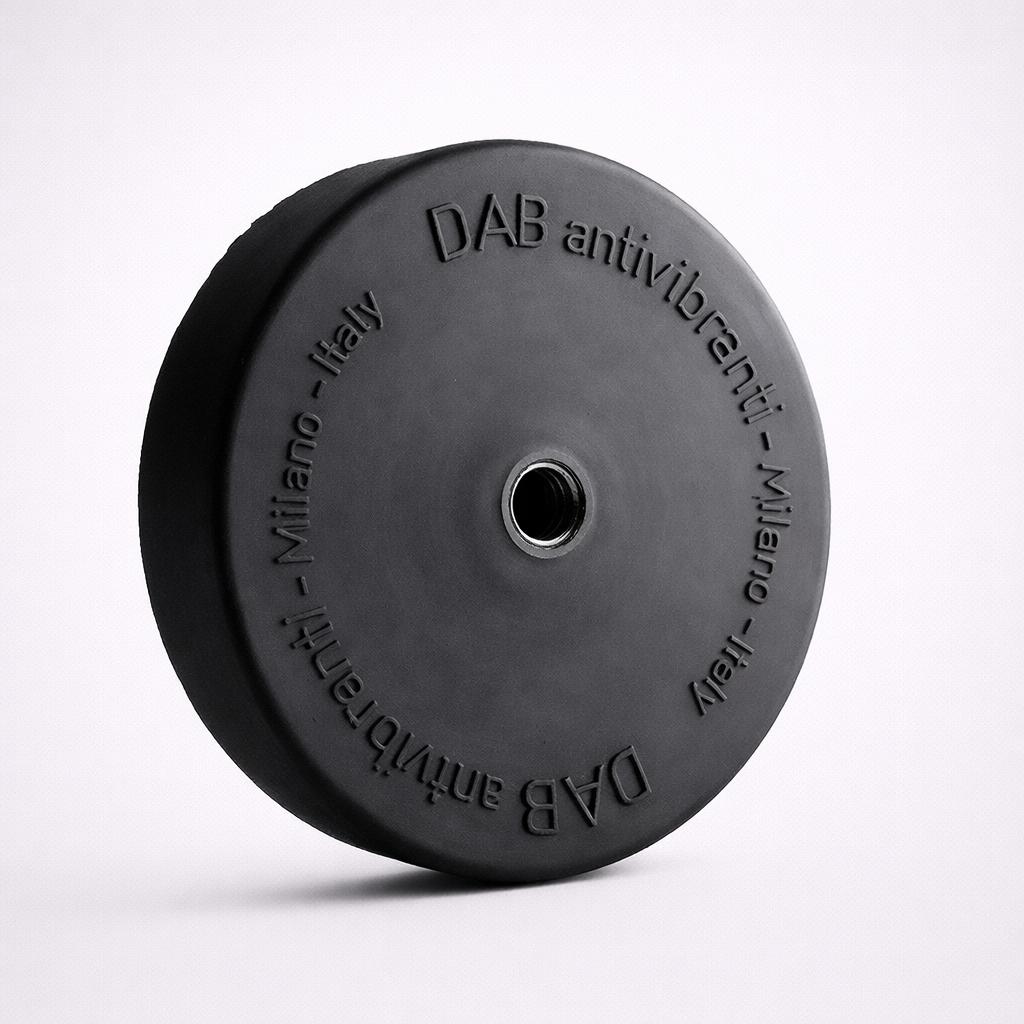

La linea SURMAC è progettata per coniugare l’isolamento elastico con un preciso sistema di livellamento integrato. Grazie allo stelo filettato regolabile e alla base isolante in mescola elastomerica ad alta resistenza, i supporti della linea SURMAC garantiscono la stabilità strutturale delle taglierine ad alta velocità, riducendo gli sbilanciamenti che potrebbero compromettere la tolleranza dimensionale di taglio di carote e tuberi.

Supporti antivibranti a campana SUCON e tappetini antivibranti per linee di lavorazione ad alta produttività

Quando le taglierine e le cubicatrici operano all’interno di impianti automatici ad elevato ritmo produttivo, le forze dinamiche orizzontali possono generare riduzioni della stabilità dell’intera struttura. In tali condizioni applicative, i supporti antivibranti a campana SUCON offrono una protezione strutturale elevata. La calotta metallica superiore in acciaio inox protegge integralmente la gomma interna da schizzi di liquido, grassi e agenti chimici di lavaggio, svolgendo contemporaneamente la funzione di dispositivo di sicurezza e antisfilamento (fail-safe) contro i sovraccarichi accidentali.

In aggiunta ai supporti puntuali, l’interposizione di piastre o tappetini antivibranti tra il basamento e il pavimento industriale consente di abbattere le vibrazioni strutturali ad alta frequenza propagate attraverso le superfici di contatto. Come approfondito nella guida sull’uso di antivibranti in gomma per proteggere i lavoratori dalle vibrazioni ai sensi del D.Lgs. 81/08 (Testo Unico sulla Salute e Sicurezza sul Lavoro) e nelle soluzioni per tappetini antivibranti per il livellamento dei macchinari, l’impiego combinato di tappetini e piedini livellanti contribuisce a contenere l’esposizione degli operatori alle sollecitazioni meccaniche e a diminuire la rumorosità complessiva dello stabilimento di trasformazione alimentare.

Selezione della durezza Shore e valutazione della deflessione sotto carico

La corretta risposta elastica dell’antivibrante è determinata dalla scelta della durezza Shore della mescola in gomma. In genere, un intervallo compreso tra 45 Shore  (morbido, elevato isolamento delle vibrazioni) e 70 Shore  (rigido, alta capacità di carico) copre la quasi totalità delle applicazioni per macchinari di taglio industriali. Una mescola con durezza Shore troppo elevata trasmetterà gran parte degli shock dinamici alla struttura, mentre una mescola eccessivamente morbida causerà oscillazioni ampie e instabilità della taglierina, compromettendo la precisione geometrica dei coltelli.

La valutazione della deflessione sotto carico statico deve rientrare nei parametri teorici calcolati per assicurare il corretto smorzamento senza snervare la matrice elastomerica o alterare la quota di lavoro della linea.

DAB Antivibranti

L’analisi della deflessione, ovvero l’abbassamento millimetrico del supporto sotto il peso statico del macchinario, permette di verificare che l’antivibrante lavori nella zona di risposta lineare dell’elastomero.
