Antivibranti per tubazioni

1. Dinamica del piping: perché è essenziale l’isolamento delle vibrazioni nelle tubature

Le vibrazioni all’interno delle reti di tubazioni rappresentano una criticità strutturale e operativa di primaria importanza nell’ingegneria impiantistica. Tali oscillazioni non si limitano a generare rumore strutturale, ma riducono drasticamente l’efficienza complessiva dell’impianto, accelerano la fatica dei materiali e incrementano in modo significativo le necessità di manutenzione programmata e straordinaria. Le vibrazioni si propagano attraverso la pressione dinamica del fluido e la rigidità del tubo stesso, trasferendo energia cinetica ai supporti, ai ganci di sospensione, alle flangiature e a tutti i macchinari collegati alla linea di flusso.

Per mitigare queste problematiche in modo definitivo, l’impiego di antivibranti per tubazioni piping in gomma-metallo risulta indispensabile. Una corretta analisi ingegneristica richiede la valutazione dell’entità del movimento del tubo durante le fasi critiche (come l’avviamento dei sistemi di pompaggio), identificando la frequenza di oscillazione (in Hertz), l’ampiezza e la direzione del vettore forza (assiale, radiale o torsionale). Garantire lo smorzamento e l’isolamento delle vibrazioni mediante opportuni antivibranti per impianti industriali è un requisito tecnico imprescindibile in settori ad alta complessità come il navale, il ferroviario e l’alimentare, dove l’affidabilità del sistema determina la continuità del servizio.

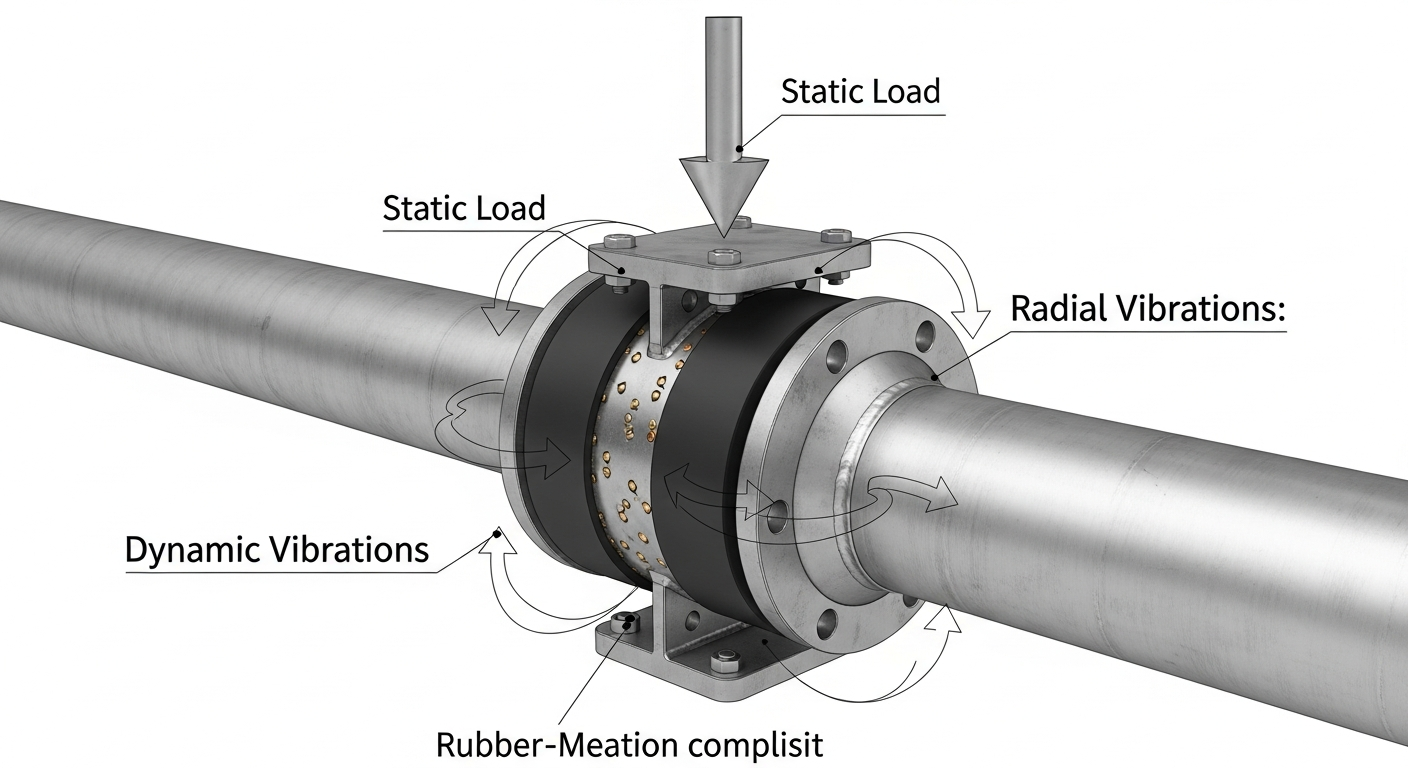

2. Parametri di calcolo: carico statico, carico dinamico e frequenza di risonanza

La selezione di un sistema di isolamento vibrazionale richiede una valutazione basata su grandezze fisiche specifiche. Il primo parametro fondamentale è il carico statico, ovvero la massa permanente (espressa in chilogrammi o Newton) che il supporto antivibrante deve sostenere in condizioni di riposo prolungato. Nel piping, questo valore deve obbligatoriamente includere la tara del tubo metallico o plastico, il peso dei raccordi, delle valvole, dell’eventuale coibentazione e, fattore cruciale spesso trascurato, la massa del fluido trasportato a condotta piena.

Altrettanto determinante è il carico dinamico, che rappresenta le forze variabili e oscillatorie applicate al sistema durante l’esercizio attivo. Queste forze derivano dalle repentine variazioni di pressione idraulica, dai colpi di ariete, dall’inerzia all’avvio dei motori e dalle turbolenze di flusso. L’obiettivo dell’isolamento è calcolare la deflessione dell’elastomero affinché la frequenza propria (o frequenza naturale) del sistema montato sia notevolmente inferiore alla frequenza di eccitazione generata dal macchinario. Se il calcolo è errato e queste due frequenze si sovrappongono, si innesca il distruttivo fenomeno della frequenza di risonanza, che causa un’amplificazione incontrollata delle vibrazioni, portando al rapido cedimento strutturale dei supporti e delle saldature stesse.

3. Soluzioni DAB per il piping: collarini, barre antivibranti e supporti a flange

Per rispondere alle rigorose esigenze dei layout impiantistici, DAB Antivibranti produce una gamma dedicata di componenti in gomma-metallo per il fissaggio e l’isolamento del piping. I collarini e barre antivibranti sono progettati per avvolgere o sostenere la tubazione, interponendo una sezione elastomerica calibrata tra la condotta e l’elemento di ancoraggio rigido. Questa configurazione previene la trasmissione delle alte frequenze e del rumore strutturale lungo le staffe, assecondando contemporaneamente le fisiologiche dilatazioni termiche dei tratti lineari.

Per la gestione di layout complessi, montanti verticali o reti di grande diametro, i supporti antivibranti a flange per grandi carichi offrono prestazioni di isolamento superiori. Le versioni a flangia garantiscono un’elevata stabilità laterale e la capacità di assorbire pesanti carichi statici assiali, risultando ottimali per le dorsali idriche, le stazioni di pompaggio e i circuiti di raffreddamento navali. Di seguito un inquadramento tecnico delle principali soluzioni:

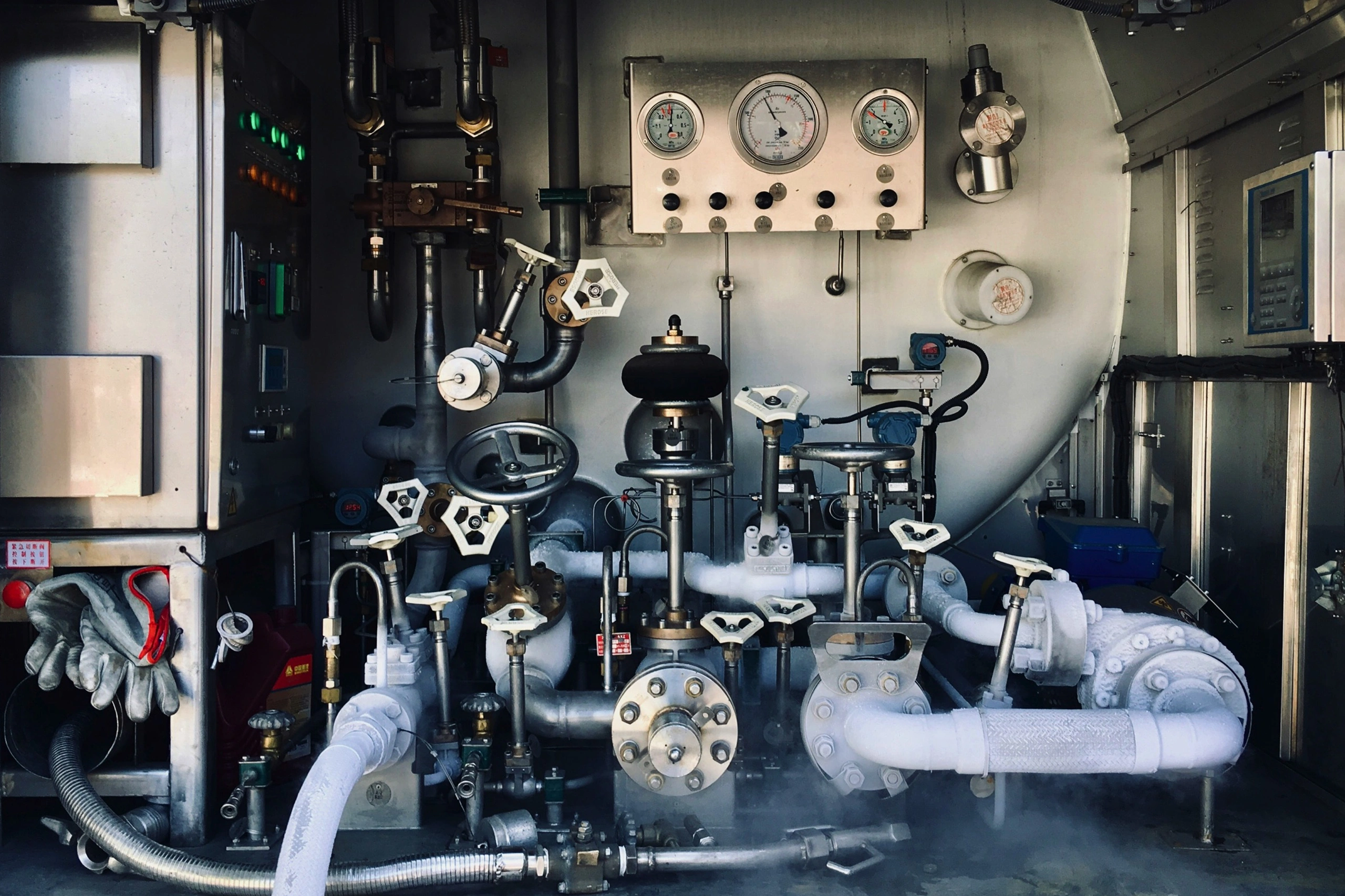

4. Integrazione del piping con sistemi di pompaggio, autoclavi e macchinari HVAC

Le reti di tubazioni industriali operano in simbiosi diretta con macchine rotative o alternative, vere e proprie sorgenti primarie del disturbo vibrazionale. I sistemi di pompaggio idraulico, le stazioni autoclave, i compressori e le unità esterne dei sistemi HVAC (Heating, Ventilation, and Air Conditioning) generano vibrazioni continue, solitamente a bassa e media frequenza. In assenza di un sistema di isolamento coordinato, queste vibrazioni si propagano per via solida per decine di metri, causando l’allentamento delle flangiature, cricche nei giunti di saldatura e affaticamento dei raccordi.

L’approccio tecnico corretto richiede un’azione combinata: il disaccoppiamento primario del macchinario tramite antivibranti a campana o supporti della linea SURMAC (eccellenti per l’ancoraggio a basamento), associato al disaccoppiamento secondario del piping in uscita tramite collarini o flange gomma-metallo. Questo doppio sbarramento elastico confina l’energia vibrazionale all’interno della cella del macchinario. È compito dell’ufficio tecnico calcolare la rigidità combinata dei supporti della pompa e di quelli della tubazione, evitando differenze di cedimento statico che potrebbero generare tensioni di taglio letali per i giunti di dilatazione.

5. La scelta della mescola: gomma standard, acciaio inox e silicone in base al settore d’impiego

Le prestazioni di smorzamento e la vita utile di un antivibrante dipendono direttamente dall’architettura del metallo e dalla chimica della mescola elastomerica. La variabile meccanica fondamentale è la durezza Shore (misurata nella scala Shore A per gli elastomeri), che quantifica la rigidezza della gomma e determina la curva di deflessione sotto carico. DAB Antivibranti calibra la durezza e la formulazione del polimero in stretta aderenza al settore di destinazione.

La distinta base dei materiali segue rigidi protocolli applicativi:

1. Elastomeri Standard (NR/NBR): La gomma naturale (NR) è la scelta d’elezione per le proprietà meccaniche intrinseche di smorzamento, ideale per HVAC e piping generale. La gomma nitrilica (NBR) è tassativa per applicazioni nel settore agricolo, macchine utensili e ferroviario, grazie alla spiccata resistenza ad oli idraulici, grassi e idrocarburi che degraderebbero polimeri non idonei.
2. Metalli in Acciaio Inox: La sostituzione dell’acciaio zincato con l’acciaio inossidabile è obbligatoria per le parti metalliche esposte alla salsedine (settore nautico) o dove i protocolli di lavaggio chimico impongono elevati standard igienici, rendendolo essenziale nei supporti antivibranti per macchinari e attrezzature alimentari, nel comparto elettromedicale e farmaceutico.
3. Mescole Siliconiche (VMQ): Impiegate quando il piping trasporta fluidi ad altissima temperatura o in ambienti estremi. Il silicone mantiene inalterato il modulo elastico per l’isolamento in un range termico severo (da -60°C a +200°C), laddove una gomma standard subirebbe un processo di cristallizzazione a freddo o di carbonizzazione a caldo.

6. Prevenire i ponti acustici: errori frequenti nell’installazione dei supporti antivibranti per tubazioni

Un sistema gomma-metallo progettato e calcolato per garantire l’isolamento perfetto può risultare del tutto inefficace a causa di un’installazione approssimativa in cantiere. Il fattore di rischio più critico è la formazione di “ponti acustici” (o cortocircuiti meccanici). Questo errore avviene quando un corpo rigido estraneo — come una vite passante a diretto contatto col metallo, una staffa secondaria non disaccoppiata o un condotto rigido per il cablaggio dei sensori — collega la tubazione vibrante al basamento, fornendo alle vibrazioni una via di fuga alternativa che aggira completamente lo strato di elastomero.

A livello di dimensionamento, l’errore più severo è non rispettare il carico nominale. In caso di sotto-dimensionamento del carico (peso applicato inferiore a quello calcolato), la gomma non raggiunge la deflessione minima di progetto, comportandosi come uno spessore rigido che trasmette integralmente le vibrazioni. Al contrario, un sovra-dimensionamento del carico schiaccia l’elastomero “a pacco”, azzerando la corsa dinamica necessaria per lo smorzamento e causando la rapida lacerazione della mescola. Per la sicurezza dell’impianto, le coppie di serraggio e la distribuzione del peso non ammettono tolleranze arbitrarie.

7. Sistemi antivibranti su misura per layout di piping complessi: l’approccio DAB

I capitolati industriali odierni impongono sempre più spesso vincoli di layout e dinamiche di carico non risolvibili mediante articoli standard a catalogo. Reti di tubazioni integrate all’interno di carenature di gruppi elettrogeni, sale pompe di unità navali o scocche di locomotive ferroviarie presentano geometrie critiche. Richiedono componenti capaci di gestire shock multidirezionali, forze di taglio, accelerazioni repentine e spazi di ingombro millimetrici. In questi casi, è l’antivibrante a doversi adattare al progetto ingegneristico, e non viceversa.

DAB Antivibranti fa del su misura il proprio punto di forza tecnico. Gestendo l’intero processo produttivo in Italia, dalla vulcanizzazione della gomma alle lavorazioni CNC della componentistica metallica, l’azienda progetta soluzioni custom. È possibile variare la chimica della mescola, la durezza Shore, le tolleranze dei filetti, lo spessore e il passo delle flange di fissaggio. Questa ingegneria sartoriale assicura che il supporto antivibrante resista ai carichi dinamici esatti dell’impianto, offrendo un controllo ottimale e duraturo contro l’usura e il rumore strutturale.

8. FAQ: Domande frequenti sullo smorzamento vibrazionale nelle reti di tubazioni

Qual è la differenza tra isolamento e smorzamento nelle tubazioni?

L’isolamento delle vibrazioni è l’azione meccanica che impedisce fisicamente la trasmissione dell’energia oscillante dalla tubazione alla struttura portante (o viceversa), interponendo supporti elastici. Lo smorzamento è invece la proprietà intrinseca del materiale (es. l’elastomero) di dissipare l’energia cinetica trasformandola in calore, riducendo l’ampiezza delle oscillazioni, in particolar modo quando ci si avvicina alla frequenza di risonanza.

Come si calcola il carico statico per un antivibrante per tubazioni piping?

Il calcolo rigoroso del carico statico richiede la somma della massa del tratto di tubo (plastico o metallico) assegnato a quel supporto, il peso specifico dei raccordi, delle valvole e dell’isolamento termico in quel punto, sommato tassativamente al peso del fluido contenuto in quel volume a condotta piena. Il totale in kg va verificato rispetto alla curva di carico dell’antivibrante.

Quali mescole in gomma-metallo sono indicate per tubazioni ad alte temperature?

Per i fluidi di processo o i circuiti vapore dove le temperature radianti superano i 100°C continui, le mescole standard in NBR o gomma naturale subiscono invecchiamento termico precoce. È indispensabile ricorrere a elastomeri a base siliconica (VMQ), certificati per mantenere la flessibilità operativa e l’adesione al metallo anche in condizioni termiche estreme.

Cosa succede se la frequenza propria del supporto coincide con quella di disturbo?

Si innesca il fenomeno della risonanza: le vibrazioni, anziché essere assorbite e isolate, entrano in fase e vengono amplificate in modo incontrollato. Questo porta rapidamente al cedimento strutturale dei supporti elastomerici, alla fessurazione delle saldature nel piping e a potenziali danni all’intero impianto di distribuzione.
