Supporti antivibranti per macchinari da asfaltatura stradale

Sollecitazioni dinamiche nei macchinari da asfaltatura stradale: perché l’isolamento delle vibrazioni è cruciale

La frantumazione del manto stradale usurato e la successiva stesa di nuovo conglomerato bituminoso generano sollecitazioni dinamiche continue ad alta energia. Le frese stradali, ad esempio, devono disintegrare uno strato di asfalto compatto tramite rulli fresanti mossi da motori endotermici di grande potenza. Questo processo di frantumazione produce forze impulsive e vibrazioni ad alta frequenza che si trasmettono direttamente al basamento e alle strutture portanti. Poiché l’acciaio e le leghe metalliche delle carpenterie presentano un coefficiente di smorzamento interno estremamente ridotto, le onde d’urto si propagano rapidamente attraverso le strutture metalliche, accelerando l’usura dei componenti meccanici ed elettronici di bordo.

La fase di stesa dell’asfalto, gestita dalle vibrofinitrici, richiede la gestione di un materiale denso, viscoso e pesante a temperature elevate. I banchi di stesa utilizzano piastre vibranti e tamper per compattare il bitume prima che si raffreddi. Questo movimento oscillatorio controllato deve essere rigorosamente confinato all’organo di lavoro. Se le vibrazioni si trasmettono alla struttura portante della finitrice, si rischia una stesa non uniforme del manto stradale e un precoce affaticamento delle saldature. L’impiego di supporti antivibranti su macchinari per asfaltatura stradale si rivela quindi indispensabile per disaccoppiare elasticamente le parti vibranti dal resto del telaio, riducendo le emissioni acustiche e salvaguardando la vita utile della macchina.

I criteri di scelta ingegneristici: carico statico, carico dinamico e frequenza propria

La selezione di un supporto antivibrante richiede un’analisi rigorosa delle condizioni di carico. Il progettista deve considerare distintamente il carico statico, ovvero il peso della macchina o del componente a riposo gravante sul singolo supporto, e il carico dinamico, rappresentato dalle forze alterne indotte dal movimento degli organi meccanici (come i sistemi eccentrici dei rulli compattatori). Un dimensionamento errato rischia di portare l’elastomero in sovraccarico, riducendone la capacità di deflessione elastica e accelerandone il collasso strutturale.

Un altro parametro fondamentale è il rapporto tra la frequenza di eccitazione della macchina (legata ai giri del motore o alla frequenza di vibrazione del banco) e la frequenza propria del sistema isolato. Per ottenere un isolamento delle vibrazioni efficace, la frequenza propria del supporto deve essere significativamente inferiore alla frequenza di eccitazione, idealmente con un rapporto superiore a 1,4142. Se queste due frequenze si avvicinano, il sistema entra in risonanza, amplificando le oscillazioni anziché smorzarle. La scelta della durezza Shore definisce la rigidezza del supporto e permette di calcolare la deflessione statica necessaria per raggiungere la frequenza propria desiderata, garantendo la corretta stabilità del macchinario.

La linea SURMAC Rinforzati e le barre antivibranti DAB per sollecitazioni ad alta energia

Nelle applicazioni stradali, dove le forze d’urto verticali si sommano a continui sforzi di taglio orizzontali dovuti all’avanzamento dei mezzi, i supporti tradizionali possono risultare insufficienti. I piedi antivibranti della linea SURMAC RINFORZATI trovano qui la loro logica applicazione: garantiscono una semplice applicazione riducendo le vibrazioni e il rumore generati dalle macchine operatrici. Questo isolamento evita che le macchine trasmettano le vibrazioni, attraverso le strutture del telaio, all’ambiente o ad altre apparecchiature delicate, offrendo un’elevata stabilità e proteggendo l’elastomero da sollecitazioni anomale.

In quelle situazioni in cui non si possono impiegare altri tipi di supporti antivibranti e per sopportare carichi di lavoro molto elevati, DAB Antivibranti offre  le barre antivibranti per macchinari con alte frequenze di lavoro. Queste barre sono formate da due piatti in ferro con, al centro, gomma naturale di durezza 55° Sh (Shore), studiati appositamente per essere adattati ad ogni esigenza. Possono essere impiegate per fissare qualsiasi forma e dimensione di carpenteria, offrendo una soluzione versatile per l’isolamento elastico di componenti pesanti sottoposti a frequenze di lavoro elevate.

Resistenza termica e chimica: affrontare le temperature dell’asfalto e il contatto con idrocarburi

I supporti montati sui macchinari stradali operano in un ambiente ostile, caratterizzato da forti sbalzi termici e agenti chimici aggressivi. Durante la stesa del bitume, le temperature nei pressi del banco di stesa e della tramoggia possono salire notevolmente. Questo calore radiante si trasmette per conduzione e convezione alle strutture metalliche su cui sono fissati gli antivibranti. Gli elastomeri standard non formulati per resistere al calore subiscono un processo di invecchiamento termico accelerato, che si manifesta con l’indurimento della gomma, la perdita di elasticità e la comparsa di cricche superficiali.

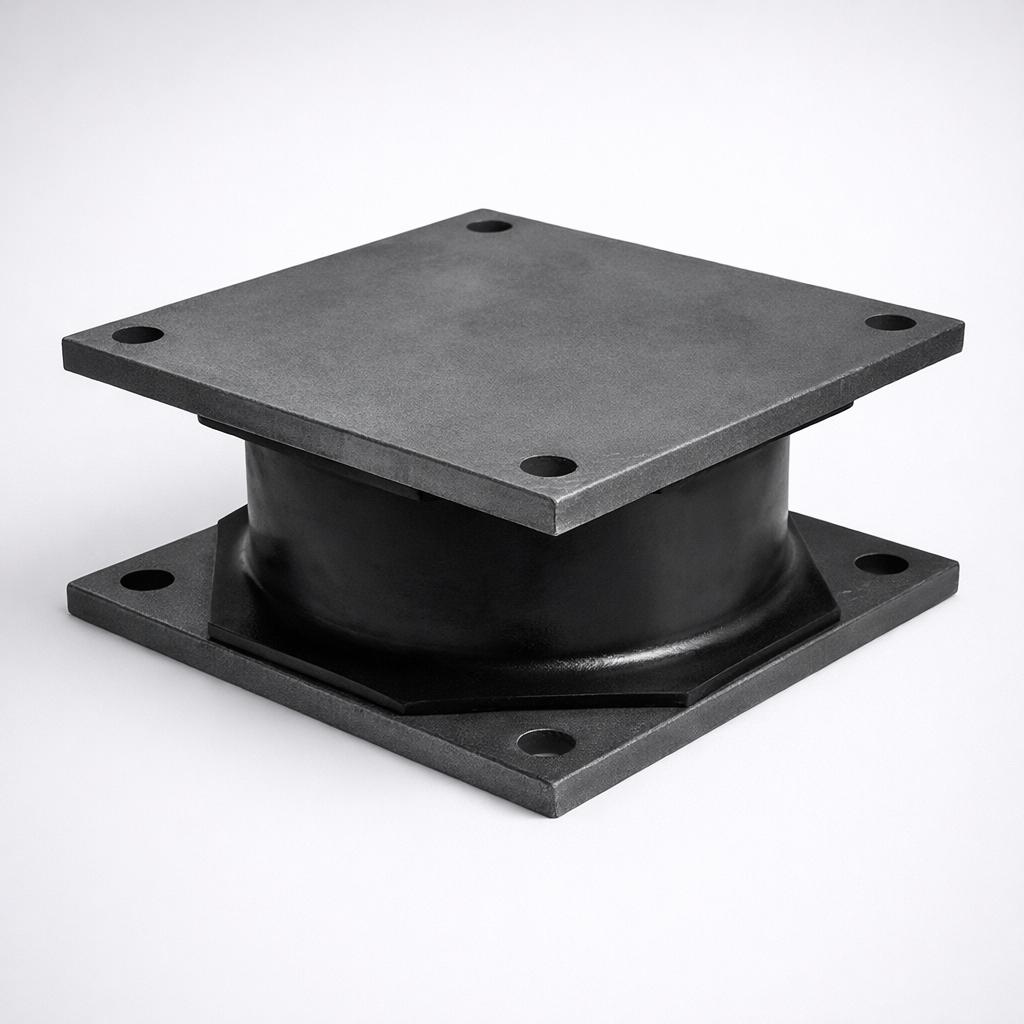

Oltre al fattore termico, occorre considerare l’esposizione costante a sostanze chimiche quali gasolio (utilizzato frequentemente per la pulizia delle macchine), oli idraulici e lo stesso bitume caldo. Questi idrocarburi tendono a gonfiare e dissolvere le mescole in gomma naturale non protette. DAB Antivibranti risponde a queste problematiche offrendo protezioni metalliche flangiate o elastomeri speciali. La progettazione del supporto deve quindi bilanciare le prestazioni meccaniche della gomma naturale (ideale per capacità di smorzamento e resistenza a fatica) con l’adozione di barriere fisiche o coperture metalliche idonee a resistere alle aggressioni chimiche del cantiere stradale.

Isolamento della cabina operatore e del motore nelle macchine da pavimentazione

La tutela della salute dell’operatore è un requisito normativo stringente nel settore delle macchine movimento terra e stradali. Le vibrazioni trasmesse al corpo intero (Whole-Body Vibration) e al sistema mano-braccio possono causare patologie professionali invalidanti se superano i limiti di legge. L’isolamento elastico della cabina di guida costituisce il principale baluardo di protezione. Utilizzando supporti antivibranti a campana opportunamente tarati, è possibile disaccoppiare la cabina dal telaio principale, abbattendo drasticamente le vibrazioni trasmesse al sedile e ai comandi, migliorando contemporaneamente l’isolamento acustico dell’abitacolo.

Parallelamente, il motore diesel endotermico rappresenta la principale sorgente interna di oscillazioni a media frequenza. Il disaccoppiamento del motore tramite supporti in gomma-metallo tarati sulle specifiche frequenze di rotazione evita che le forze di squilibrio del propulsore si propaghino all’intera carpenteria. Questo intervento non solo migliora il comfort di guida, ma preserva l’integrità dei raccordi idraulici, dei cablaggi elettrici e dei radiatori montati a bordo macchina, riducendo l’insorgenza di perdite e guasti da fatica meccanica.

Salvaguardia strutturale: come evitare cricche e cedimenti della carpenteria metallica

Le carpenterie metalliche industriali costituiscono l’ossatura strutturale su cui poggiano i macchinari. Poiché l’acciaio e le leghe metalliche presentano un coefficiente di smorzamento interno estremamente ridotto, le sollecitazioni dinamiche generate dagli organi meccanici in movimento si propagano direttamente al basamento e alle strutture portanti. Con il tempo, queste tensioni cicliche portano alla fatica dei materiali e alla propagazione di cricche strutturali nei punti di saldatura e nei cambi di sezione geometrici del telaio.

Questo fenomeno è del tutto analogo a quanto avviene in altri contesti ad alta sollecitazione dinamica, come illustrato nello studio sui Supporti antivibranti per frantoi e mulini a martello. In tali impianti, l’azione di frantumazione dei materiali inerti o la molitura ad alta velocità generano forze impulsive e vibrazioni ad alta frequenza che si trasmettono direttamente al basamento. Senza un adeguato isolamento delle vibrazioni, queste sollecitazioni si propagano attraverso le carpenterie metalliche, accelerando l’usura dei componenti meccanici. L’interposizione di supporti in gomma-metallo assorbe l’energia cinetica dissipandola internamente all’elastomero, salvaguardando l’integrità strutturale del macchinario.

L’efficacia dello smorzamento elastico previene la fessurazione delle carpenterie metalliche sottoposte a carichi dinamici impulsivi, garantendo la continuità operativa del cantiere

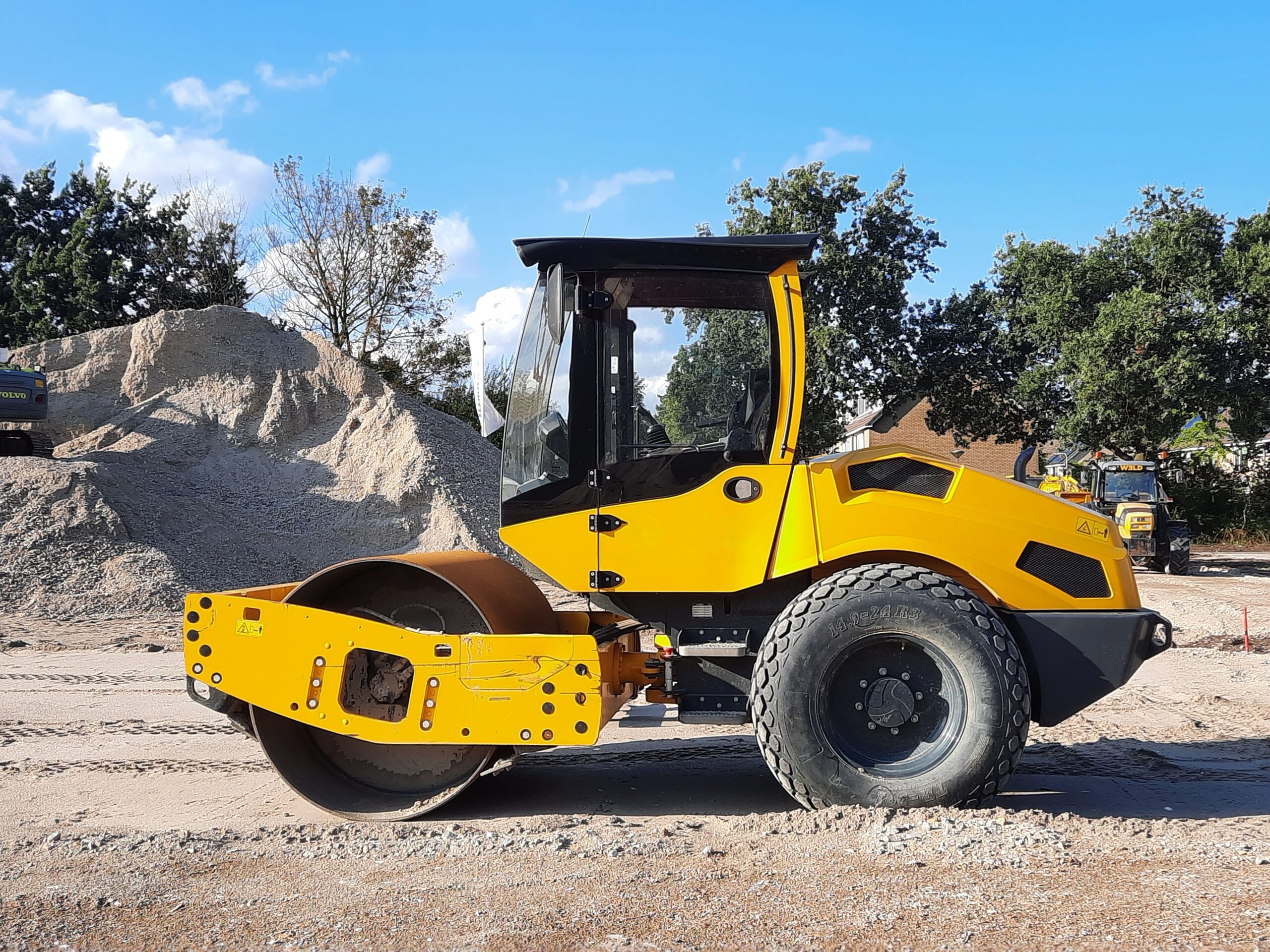

Gli errori più comuni nella scelta degli antivibranti per rulli e finitrici

La sostituzione o l’integrazione di supporti elastici su macchinari complessi come finitrici e rulli compattatori viene talvolta eseguita senza il necessario rigore tecnico, portando a rapidi fallimenti applicativi. Di seguito vengono analizzati gli errori più frequenti rilevati sul campo dagli specialisti del settore:

1. Sottovalutazione delle forze di taglio laterali: Molti installatori scelgono il supporto basandosi esclusivamente sul peso statico verticale. Durante le manovre di sterzata o su pendenze accentuate, le forze di taglio orizzontali possono superare la resistenza meccanica del giunto gomma-metallo, causandone lo strappo.
2. Uso di mescole generiche non resistenti agli idrocarburi: L’impiego di gomma naturale standard senza adeguate protezioni metalliche in zone a contatto con residui di bitume o gasolio di lavaggio provoca il rigonfiamento e il rapido disfacimento chimico dell’elastomero.
3. Errato calcolo della risonanza: Installare supporti troppo rigidi che portano la frequenza propria del sistema vicino alla frequenza di lavoro del motore o del banco vibrante, generando un effetto di amplificazione delle vibrazioni anziché di smorzamento. Per evitare questo errore, per il corretto dimensionamento e il calcolo è necessario fare riferimento all’assistenza tecnica specializzata prima dell’acquisto.
4. Mancato utilizzo di supporti di sicurezza (fail-safe): Nelle applicazioni mobili, l’assenza di dispositivi meccanici antistrappo (come nei supporti a campana) nei punti di ancoraggio del motore o della cabina rappresenta un grave rischio per la sicurezza in caso di forti shock meccanici o oscillazioni impreviste sul terreno di cantiere.
