Piedini Antivibranti per Idropulitrice: Guida alla Scelta dei Supporti in Gomma

Perché l’idropulitrice necessita di isolamento delle vibrazioni: il ruolo delle pompe volumetriche

Le idropulitrici professionali e industriali integrano pompe volumetriche alternative, solitamente a tre pistoni in ceramica o acciaio inox, azionate da un motore elettrico o a combustione interna. Questo sistema si basa sul movimento alternato dei pistoni che genera continue forze inerziali non equilibrate e picchi di pressione ciclici nel circuito idraulico. Tali sollecitazioni dinamiche si scaricano direttamente sul telaio portante del macchinario sotto forma di vibrazioni ad alta frequenza.In assenza di un adeguato isolamento delle vibrazioni, queste forze si trasmettono alle strutture di appoggio sotto forma di rumore strutturale ad elevata intensità, accelerando l’usura per fatica.

Criteri di calcolo per la scelta: carico statico, carico dinamico e frequenza propria

Il corretto dimensionamento di un supporto antivibrante richiede la valutazione accurata di parametri fisici precisi. Il carico statico indica la forza costante impressa dalla massa a riposo dell’idropulitrice sui singoli punti di appoggio. Poiché la distribuzione dei pesi è asimmetrica – con il baricentro fortemente spostato verso il gruppo motopompa rispetto al serbatoio o all’avvolgitubo – ogni punto di supporto deve essere calcolato singolarmente per garantire una deflessione uniforme.

Il carico dinamico considera invece le forze alternate generate dal regime di rotazione della pompa. Per evitare che il sistema entri in risonanza, la frequenza propria (o frequenza naturale) del sistema isolato deve essere significativamente inferiore alla frequenza di eccitazione (la frequenza di disturbo generata dal motore).

Antivibranti cilindrici vs supporti a campana SUCON: quale configurazione scegliere per l’idropulitrice

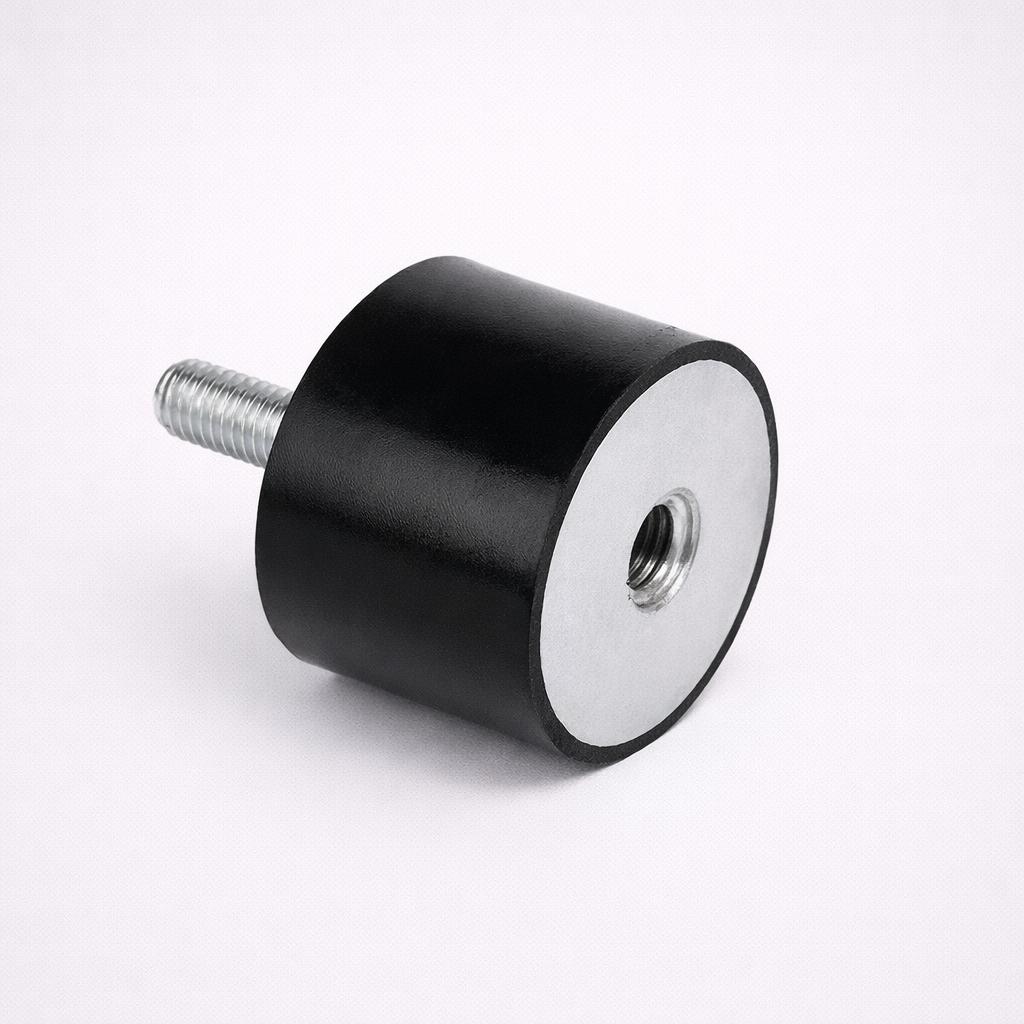

La scelta della geometria del supporto antivibrante incide direttamente sull’efficacia dello smorzamento e sulla vita utile del componente. Gli antivibranti cilindrici rappresentano una soluzione versatile ed economica per idropulitrici di piccola e media taglia con carichi prevalentemente assiali. Questi elementi lavorano sia a compressione sia a taglio, offrendo un accoppiamento gomma-metallo ideale per installazioni stazionarie dove le sollecitazioni laterali sono minime.

Piedini antivibranti in acciaio inox e gomma-metallo: resistenza a corrosione, acqua e agenti chimici

Le condizioni ambientali in cui operano le idropulitrici professionali richiedono componenti altamente resistenti ai fenomeni corrosivi. L’esposizione costante a getti d’acqua, umidità satura, soluzioni acide o basiche dei detergenti accelera l’ossidazione dei supporti in acciaio zincato standard. Per ovviare a questo problema, DAB Antivibranti propone l’uso di piedini antivibranti in acciaio inox. L’impiego di acciaio inossidabile (come l’AISI 304) previene l’aggressione chimica e garantisce la conformità ai requisiti di igiene e durata. La mescola in gomma offre un eccellente coefficiente di attrito (grip) sulla pavimentazione bagnata, eliminando la necessità di ancoraggi meccanici a pavimento e riducendo la trasmissione delle vibrazioni strutturali ad alta frequenza.

Applicazioni industriali: dai sistemi di lavaggio nel settore agricolo e alimentare alla nautica

I requisiti prestazionali variano notevolmente in base al settore di utilizzo:

• Settore agricolo: Le idropulitrici per la pulizia di macchine agricole e stalle operano all’aperto, su terreni irregolari e in presenza di agenti organici corrosivi. Qui i supporti devono garantire una notevole robustezza meccanica sia ai carichi statici sia a quelli d’urto durante il trasporto del macchinario.
• Settore alimentare: Gli standard igienici impongono cicli di sanificazione frequenti con detergenti aggressivi e lavaggi ad alta temperatura. Per questi impianti si utilizzano stazioni di pompaggio fisse che richiedono un isolamento acustico rigoroso, analogo a quello richiesto per i sistemi di pompaggio professionali e gli antivibranti per vasche idromassaggio, dove lo smorzamento del rumore strutturale è prioritario.
• Settore nautico e portuale: La costante esposizione alla nebbia salina e all’ambiente marino rende indispensabile l’adozione di supporti antivibranti in gomma-metallo con parti metalliche esclusivamente in acciaio inox per impedire repentine rotture strutturali.

Gli errori più comuni nel dimensionamento e montaggio dei supporti per idropulitrici

Uno degli errori più diffusi nella progettazione consiste nel suddividere la massa totale del macchinario per il numero di punti di appoggio senza considerare lo squilibrio del baricentro. Un supporto sovraccaricato sul lato della pompa subirà una deflessione eccessiva, lavorando fuori dal proprio range lineare e trasmettendo integralmente le vibrazioni alla base; al contrario, un supporto sottocaricato sul lato opposto non raggiungerà la deflessione minima necessaria per attivare l’isolamento dinamico.

Un ulteriore errore critico è il collegamento rigido delle tubazioni idrauliche alla rete di alimentazione e di mandata. Senza l’inserimento di giunti flessibili, le vibrazioni generate dalla pompa scavalcano il sistema elastico di isolamento, trasmettendosi alle condutture rigide con il rischio di fessurazioni per fatica e perdite d’acqua. Per un montaggio ottimale, si suggerisce di attenersi alla seguente procedura:

1. Calcolare la ripartizione effettiva del peso statico sui singoli punti di appoggio dell’idropulitrice.
2. Selezionare supporti con portata differenziata o con diversa durezza Shore a seconda della distribuzione del carico.
3. Interporre sempre tubi flessibili ad alta pressione tra l’uscita della pompa e la linea di distribuzione fissa per evitare il bypass vibrazionale.

Tappetini antivibranti e soluzioni di isolamento per grandi stazioni di lavaggio industriali

Nelle centrali di lavaggio industriali, dove più idropulitrici o moduli motopompa sono installati in parallelo su strutture metalliche (skid), le vibrazioni cumulative possono generare fenomeni di risonanza strutturale complessi che si propagano all’intero edificio. In questi contesti, l’isolamento dei singoli piedini delle macchine deve essere integrato con sistemi di smorzamento secondari.

L’azione combinata dei supporti della linea SURMAC RINFORZATI e l’installazione di piastre elastomeriche alla base dello skid riduce drasticamente la trasmissione delle onde d’urto e delle basse frequenze alle strutture portanti. Il posizionamento di questi elementi ricalca le procedure di livellamento e disaccoppiamento utilizzate per i macchinari pesanti, come descritto nella guida all’uso dei tappetini antivibranti per macchine utensili – livellamento macchinari.
