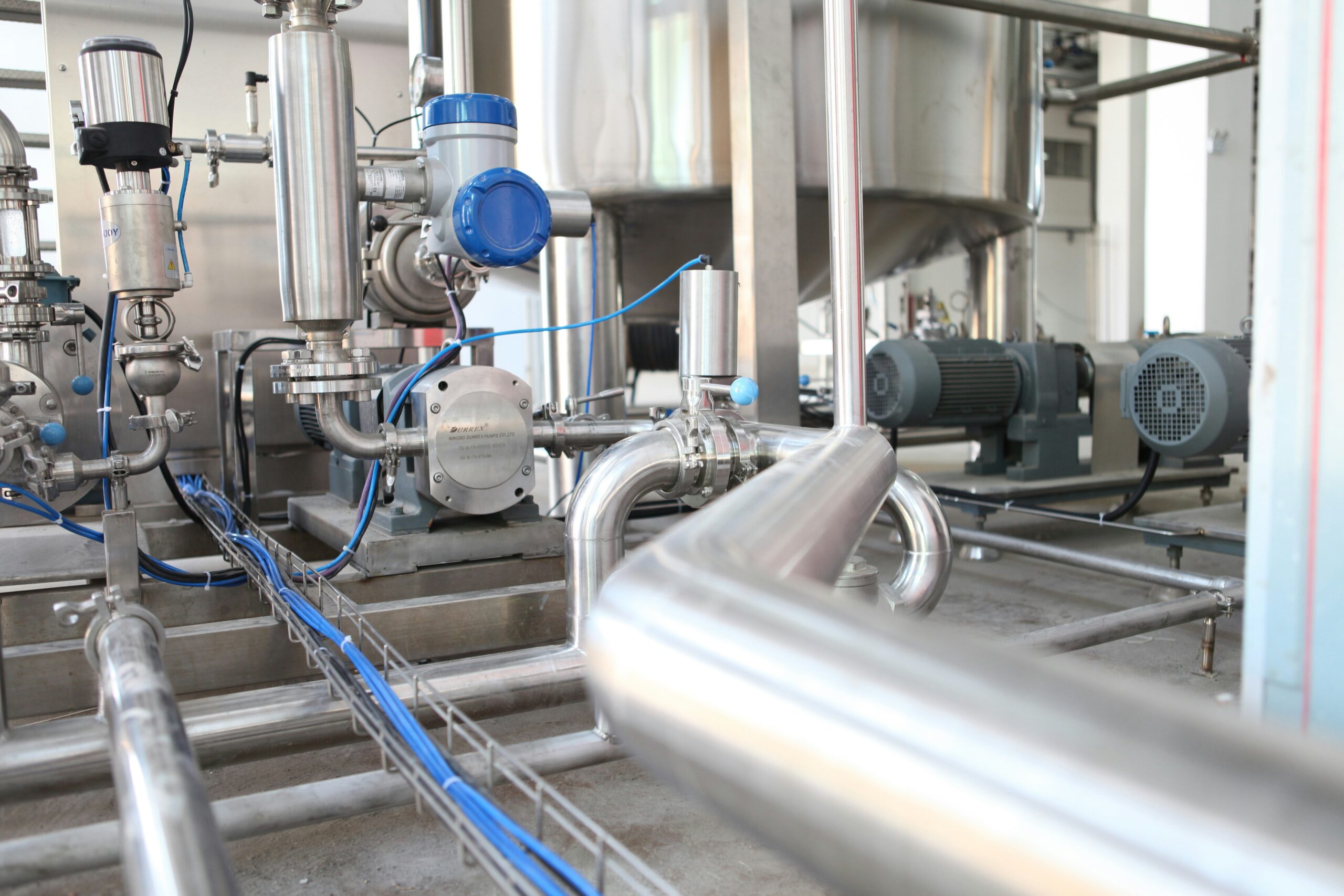

Isolamento Elastico per le Pompe del Vuoto nei Liofilizzatori Industriali

Dinamica delle vibrazioni nelle pompe a vuoto per liofilizzatori

Nei sistemi di liofilizzazione impiegati nei settori farmaceutico, biotecnologico ed alimentare, il gruppo di generazione del vuoto rappresenta la primaria sorgente di eccitazione dinamica. Le tecnologie di pompaggio maggiormente diffuse — tra cui le pompe rotative a palette, le pompe a secco a spirale (dry scroll) e i booster volumetrici di tipo Roots — generano sollecitazioni periodiche causate dalle masse eccentriche in rotazione, dalle variazioni di coppia dovute alla compressione dei gas e dai pulsi di pressione al flusso di scarico.

La frequenza di eccitazione primaria, espressa in Hertz (Hz) e derivata dalla velocità di rotazione dell’albero motore e dal numero di rotori o palette, si propaga direttamente dallo skid di pompaggio al basamento dell’impianto. In assenza di un adeguato isolamento delle vibrazioni, le forze dinamiche non equilibrate generano sollecitazioni ad alta e media frequenza che compromettono l’integrità dell’intera struttura e la precisione del processo sublimativo.

Conseguenze delle sollecitazioni dinamiche su processo di liofilizzazione e tenuta vuoto

La trasmissione non smorzata delle vibrazioni dai gruppi di pompaggio alla camera di essiccamento (autoclave) e al condensatore genera criticità sia di processo che di carattere meccanico. Sul piano del processo di liofilizzazione nei reparti alimentari e farmaceutici, le micro-vibrazioni ad alta frequenza che si propagano ai piattelli radianti possono alterare la struttura microscopica della matrice congelata, influenzando negativamente la formazione dei canali di sublimazione del ghiaccio e la consistenza finale del panetto (cake).

Sotto il profilo dell’affidabilità meccanica, i cicli continui di vibrazione causano l’affaticamento strutturale delle giunzioni flangiate (standard ISO-K, KF o CF) e il disallineamento progressivo tra albero motore e corpo pompa. L’installazione di specifici supporti antivibranti in gomma-metallo previene il cedimento precoce dei cuscinetti a rotolamento, riducendo gli interventi di manutenzione straordinaria e la rumorosità aerea nei reparti produttivi.

Selezione dei materiali in elastomero: gomma-metallo, acciaio inox e silicone sanitario

L’ambiente operativo in cui lavorano i liofilizzatori industriali impone requisiti severi in termini di resistenza chimica e compatibilità ambientale. Nelle applicazioni farmaceutiche e per l’industria alimentare (come approfondito nella sezione dedicata ai supporti antivibranti per macchinari alimentari), i componenti sono sottoposti a frequenti cicli di pulizia CIP (Clean-In-Place) e sterilizzazione SIP (Sterilization-In-Place), oltre che al contatto accidentale con solventi, vapori acidi o fluidi di processo.

Per limitare il fenomeno dell’outgassing (il rilascio di sostanze volatili sotto alto vuoto) e garantire la conformità igienica dei reparti produttivi, DAB Antivibranti sviluppa supporti con parti metalliche in acciaio inox AISI 304 o AISI 316L accoppiate ad elastomeri ad alta formulazione, assicurando stabilità e assenza di degrado strutturale nel tempo.

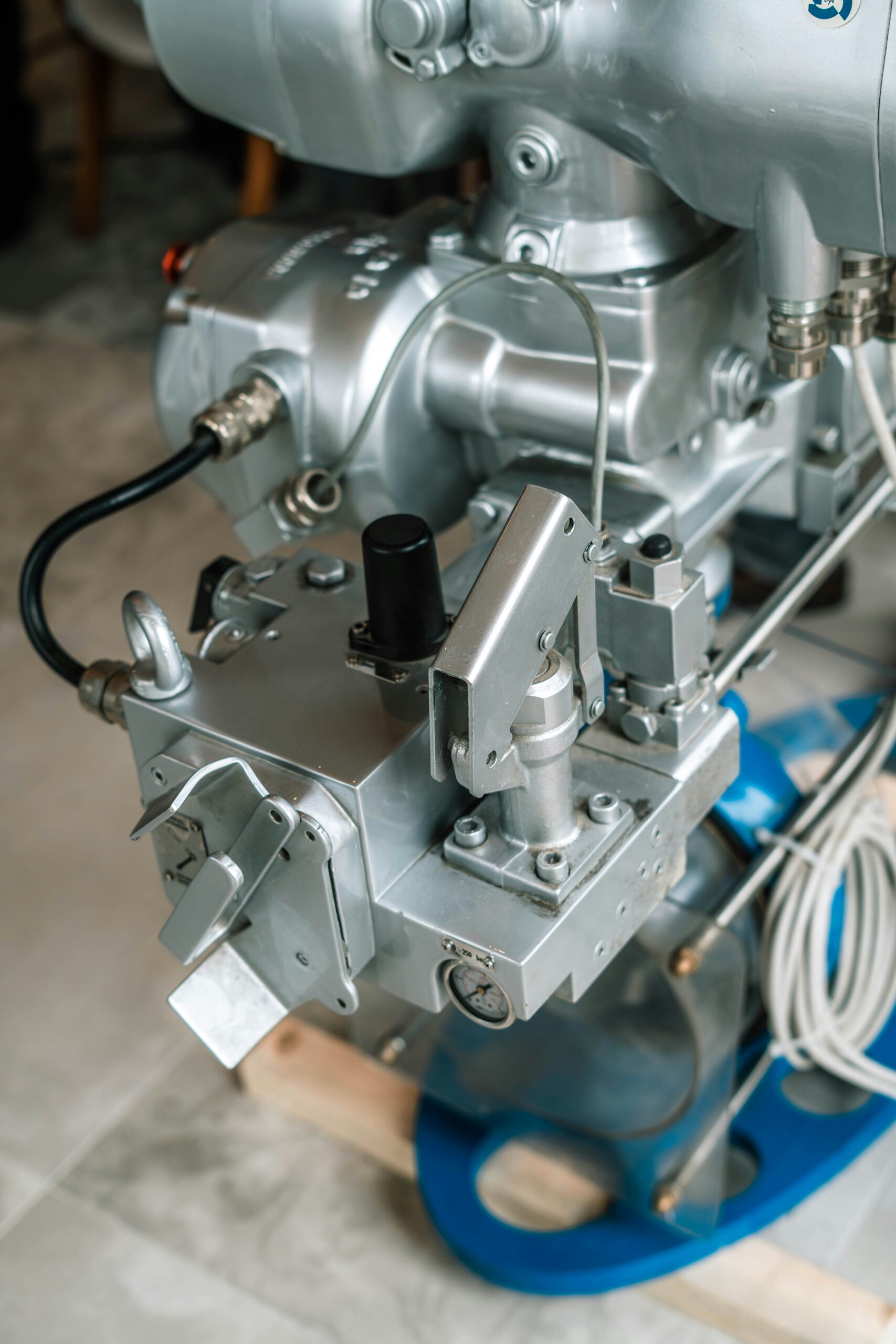

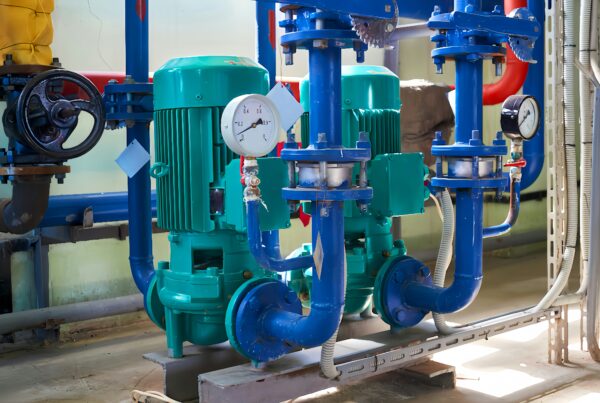

Supporti antivibranti DAB consigliati per gruppi pompaggio vuoto e skid liofilizzatori

DAB Antivibranti forte di 40 anni di esperienza industriale vende soluzioni adatte ad un isolamento prestazionale delle vibrazioni prodotte dalle pompe per il vuoto. Gli antivibranti cilindrici (disponibili in gomma-metallo, acciaio inox e silicone) rappresentano la scelta di riferimento per il montaggio diretto sotto le piastre base delle pompe scroll e rotative di media taglia, offrendo una risposta elastica bilanciata sia a compressione che a taglio.

Per gruppi di pompaggio di grandi dimensioni, booster volumetrici di tipo Roots o skid complessi che generano forze dinamiche elevate e rilevanti momenti torcenti alla partenza, la gamma DAB comprende gli antivibranti a campana SUCON, gli antivibranti a flange per grandi carichi e i supporti della linea SURMAC. Questi supporti possono integrare un dispositivo di sicurezza antiscalzamento che limita i movimenti extracorsa del macchinario in caso di carichi d’urto improvvisi o arresti meccanici, mantenendo un elevato grado di isolamento delle frequenze di disturbo. Per approfondire le applicazioni nell’impiantistica di pompaggio, è possibile consultare la pagina dedicata ai sistemi di pompaggio e autoclave.

Disaccoppiamento delle tubazioni di vuoto e ausiliarie tramite collarini antivibranti

L’installazione dei supporti elastici al di sotto della pompa a vuoto costituisce soltanto una parte dell’intervento di isolamento. Le tubazioni di aspirazione, di scarico e le condotte ausiliarie per i fluidi refrigeranti rappresentano infatti ponti acustici e meccanici che, se rigidi, trasmettono le vibrazioni direttamente alla camera del liofilizzatore, bypassando l’azione smorzante dei supporti sottomacchina.

1. Inserimento di giunti flessibili: Interporre compensatori di dilatazione o giunti flessibili tra la flangia di aspirazione della pompa e la linea principale del vuoto per interrompere la trasmissione meccanica rigida.
2. Fissaggio con collarini e barre antivibranti: Ancorare le tubazioni di linea alla struttura portante mediante collarini e barre antivibranti dotati di profilo interno in elastomero desolidarizzante.
3. Isolamento dei punti di traversamento: Verificare che i passaggi a parete delle condotte non facciano contatto diretto con le carpenterie della struttura.

L’impiego integrato di collarini antivibranti e supporti di linea consente di realizzare un isolamento delle vibrazioni per impianti industriali completo, riducendo le sollecitazioni di flessione sui raccordi e preservando nel tempo le tenute a vuoto dell’intero impianto.

Errori frequenti nell’installazione degli isolatori elastici su pompe per vuoto

Un errato montaggio o un dimensionamento non idoneo degli elementi antivibranti può compromettere l’efficacia del sistema isolante o innescare fenomeni di frequenza di risonanza. Di seguito si evidenziano gli errori più diffusi riscontrati nell’impiantistica industriale:

• Cortocircuito meccanico: Presenza di collegamenti rigidi (cavi elettrici non desolidarizzati, tubi rigidi o condotti di scarico vincolati a parete) che trasmettono le vibrazioni saltando l’elemento antivibrante.
• Errore nella durezza Shore: Selezione di un elastomero troppo rigido (eccessiva durezza Shore A) che non consente una freccia statica sufficiente ad abbassare la frequenza propria sotto la frequenza di eccitazione.
• Condizione di risonanza: Errore di calcolo dinamico per cui la frequenza propria del supporto f_n coincide con la frequenza di rotazione della pompa f_e, provocando un’amplificazione delle ampiezze di vibrazione.
• Distribuzione disomogenea dei carichi: Mancata considerazione del centro di gravità effettivo del gruppo pompa-motore, che porta a una deflessione disuguale dei supporti con conseguente inclinazione del macchinario e usura anomala delle tenute.
