Antivibranti anticorrosione

L’integrità strutturale di un impianto industriale dipende in larga misura dalla sua capacità di gestire le sollecitazioni dinamiche indotte dai macchinari in movimento. Il moto alternativo e rotatorio di motori elettrici, pompe, organi meccanici, compressori e presse genera forze alterne che si propagano alle strutture di sostegno. In presenza di un supporto rigido, le sollecitazioni dinamiche non vengono dissipate e si trasmettono direttamente, causando usura precoce delle parti meccaniche, disallineamento degli organi rotanti e cedimento delle strutture di sostegno. Quando queste sollecitazioni si manifestano in ambienti produttivi caratterizzati da umidità elevata, presenza di agenti chimici, nebbie saline o sbalzi termici, i comuni sistemi di isolamento delle vibrazioni rischiano un rapido degrado strutturale. La perdita di elasticità dell’elastomero o la corrosione delle parti metalliche compromettono l’efficacia dello smorzamento, con conseguente trasmissione di forze alterne alle strutture portanti e usura precoce dei componenti meccanici.

Cosa sono gli antivibranti anticorrosione e perché la scelta dell’acciaio inox fa la differenza

Gli antivibranti anticorrosione sono dispositivi di isolamento elastico progettati per operare in ambienti chimicamente aggressivi senza subire alterazioni delle proprietà meccaniche. Lo smorzamento isteretico, ovvero il meccanismo fisico mediante il quale l’elastomero dissipa l’energia cinetica delle vibrazioni trasformandola in calore, richiede che il legame dell’accoppiamento gomma-metallo rimanga perfettamente integro nel tempo. In presenza di agenti corrosivi come acqua, acidi, soluzioni basiche o nebbia salina, i comuni supporti in acciaio al carbonio zincato subiscono un processo di ossidazione accelerato che penetra sotto lo strato di gomma vulcanizzata, compromettendo l’adesione chimica e causando il distacco precoce della gomma dalla parte metallica.

L’impiego dell’acciaio inossidabile (solitamente AISI 304 o AISI 316) accoppiato a mescole elastomeriche dedicate è la soluzione tecnica atta a garantire la stabilità strutturale del supporto antivibrante. L’acciaio inox sviluppa spontaneamente uno strato superficiale di ossido passivo protettivo che blocca la penetrazione dell’ossigeno e resiste all’azione degli agenti chimici acidi o basici. Questo previene la corrosione intergranulare e galvanica, mantenendo inalterata la geometria del filetto o della flangia di fissaggio. Gli antivibranti anticorrosione realizzati con questi metalli nobili offrono eccellente resistenza a:

• Oli lubrificanti, carburanti e idrocarburi
• Vapori acidi e fumi industriali di processo
• Agenti chimici e detergenti impiegati nei cicli di lavaggio e sanificazione
• Agenti atmosferici estremi, umidità costante e salinità marina

Parametri tecnici per il dimensionamento di un supporto elastico in ambienti aggressivi

La selezione di un supporto antivibrante richiede una valutazione analitica delle variabili fisiche e dei parametri cinematici che governano il sistema vibrante:

Carico statico e carico dinamico: Il carico statico rappresenta la forza costante (misurata in Newton, N, o chilogrammi, kg) esercitata sul supporto dal peso proprio della macchina a riposo. Il carico dinamico racchiude le forze alterne generate dal moto rotatorio o alternativo degli organi meccanici in movimento. Il supporto deve essere dimensionato per operare all’interno del proprio limite di deflessione lineare, evitando lo schiacciamento eccessivo che ne causerebbe l’indurimento e la conseguente perdita di isolamento.

Frequenza propria e frequenza di risonanza: La frequenza propria del sistema isolato (espressa in Hertz, Hz) deve essere nettamente inferiore alla frequenza di disturbo indotta dal macchinario (frequenza di eccitazione). Se queste due frequenze si avvicinano, il sistema entra in risonanza, provocando un incremento distruttivo delle ampiezze di vibrazione e delle sollecitazioni sulle strutture. Un corretto isolamento delle vibrazioni si ottiene quando la frequenza di eccitazione del macchinario è almeno 1,41 volte superiore alla frequenza propria del supporto antivibrante scelto.

Applicazioni industriali degli antivibranti in acciaio inox e silicone: dal navale all’alimentare

I settori applicativi che richiedono l’impiego di supporti resistenti alla corrosione affrontano sfide ingegneristiche complesse e differenziate. Nel settore nautico e marino, l’esposizione costante alla salsedine e all’umidità salina impone l’adozione di supporti in acciaio inox AISI 304 o 316 per isolare i motori endotermici, i generatori di bordo e i sistemi di pompaggio, prevenendo il cedimento strutturale dovuto all’azione corrosiva dei cloruri.

Nel settore alimentare, farmaceutico e dell’imbottigliamento, le linee di processo e confezionamento, incluse macchine utensili come centrifughe, compressori e confezionatrici, sono soggette a rigidi protocolli di igiene con lavaggi frequenti a base di agenti chimici aggressivi e getti d’acqua ad alta pressione. In queste applicazioni, l’impiego di antivibranti in silicone o mescole elastomeriche speciali assicura la conformità igienica, previene la proliferazione batterica nei punti di giunzione gomma-metallo e resiste al degrado idrolitico.

Il settore del condizionamento e delle unità esterne (HVAC) rappresenta un ulteriore campo di applicazione critico: i supporti elastici installati all’aperto devono sopportare senza degradarsi l’azione combinata di pioggia, raggi UV, sbalzi termici stagionali e inquinamento urbano. Anche il settore ferroviario adotta soluzioni dedicate per preservare il materiale rotabile: l’uso di antivibranti cilindrici per carrozze ferroviarie è finalizzato a sospendere le attrezzature elettromeccaniche di bordo, isolando le vibrazioni per migliorare il comfort dei passeggeri e incrementare la longevità degli organi di trazione e controllo.

Confronto materiali: quando preferire l’elastomero standard, il silicone o i supporti gomma-metallo speciali

La scelta della mescola elastomerica determina la stabilità chimica, termica e la risposta elastica del componente. Le diverse mescole presentano comportamenti differenti se sottoposte a carichi prolungati o agenti chimici aggressivi:

Mentre la gomma naturale (NR) offre eccellenti proprietà di isolamento dinamico e un ottimo smorzamento isteretico, il silicone (VMQ) è preferibile quando le temperature operative superano i limiti standard o quando è richiesta la massima igiene e inerzia chimica. Per applicazioni in cui vi è costante contatto con idrocarburi e oli lubrificanti, le mescole a base di nitrile (NBR) o neoprene offrono la migliore barriera protettiva contro il rigonfiamento e il degrado della gomma.

La gamma DAB per ambienti gravosi: dalla linea SURMAC agli antivibranti a campana SUCON e flangia

DAB Antivibranti, forte di oltre 40 anni di esperienza nella produzione, commercializzazione e distribuzione di antivibranti industriali, propone soluzioni avanzate per far fronte ai problemi di corrosione nei contesti produttivi più ostili. Grazie a un modello di business integrato che unisce la produzione interna su disegno, l’importazione diretta e una rete di distribuzione capillare, l’azienda garantisce un catalogo completo di componenti tecnici in gomma-metallo e materiali elastomerici. La gamma produttiva comprende anche antivibranti cilindrici disponibili con inserti metallici in acciaio inox AISI 304 o AISI 316, ideali per carichi leggeri e medi, configurabili sia con attacchi maschio-maschio che femmina-femmina.

Per applicazioni che richiedono una protezione superiore contro i sovraccarichi e le sollecitazioni multidirezionali, la gamma comprende:

• Supporti antivibranti linea SURMAC: Progettati specificamente per il settore marino e per macchinari pesanti, offrono un controllo ottimale delle forze di taglio e di compressione.

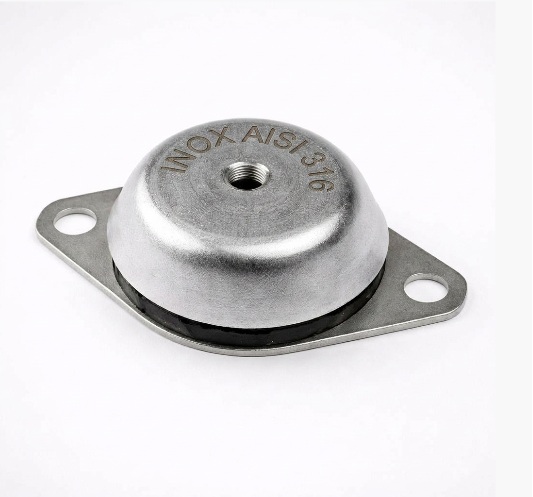

• Antivibranti a campana SUCON: Caratterizzati da una calotta metallica superiore che protegge l’elastomero interno dallo stillicidio di oli, combustibili e agenti atmosferici diretti.
• Antivibranti a flange per grandi carichi: Sviluppati per l’isolamento di grandi motogeneratori, compressori rotativi e impianti ferroviari, capaci di coniugare un elevato isolamento delle vibrazioni a una robusta resistenza strutturale.
• Tappetini antivibranti: Sviluppati per l’isolamento di linee di processo, macchine utensili e impianti industriali per ridurre l’energia cinetica e abbattere la trasmissione del rumore corporeo.

Quando le specifiche dell’impianto richiedono geometrie o mescole non standard, DAB può fornire antivibranti con mescole e metalli differenti per ridurre il propagarsi di rumori e vibrazioni con gli antivibranti in gomma.

Gli errori di progettazione più comuni nella scelta di un antivibrante per ambienti umidi o acidi

Uno degli errori più diffusi in fase di progettazione è la sottovalutazione della corrosione galvanica. Questo fenomeno si verifica quando due metalli con potenziale elettrochimico differente (ad esempio, l’acciaio zincato del supporto antivibrante e l’alluminio del telaio del macchinario) entrano in contatto in presenza di un elettrolita, come l’acqua o l’umidità salina. L’anodo meno nobile si corrode rapidamente, compromettendo la stabilità del fissaggio. L’utilizzo di supporti interamente in acciaio inossidabile previene all’origine questa problematica.

Un altro errore frequente consiste nell’utilizzare supporti non protetti in ambienti con presenza di agenti chimici detergenti. Molti progettisti si concentrano unicamente sul carico statico, trascurando la compatibilità chimica dell’elastomero. Il contatto prolungato con tensioattivi o acidi igienizzanti causa l’indurimento o il rigonfiamento della gomma, spostando la frequenza propria del sistema verso valori critici e innescando fenomeni di risonanza non previsti.
