Perché l’isolamento delle vibrazioni nei generatori marini richiede supporti specifici
A bordo di un’imbarcazione, sia essa un cabinato da diporto o una grande nave commerciale, il comfort acustico e l’integrità strutturale sono requisiti di fondamentale importanza. I gruppi elettrogeni di bordo rappresentano una delle sorgenti principali di vibrazione continua. Quando il motore termico del generatore è in funzione, genera forze alternative sbilanciate che si propagano attraverso il basamento. In assenza di un adeguato isolamento delle vibrazioni, queste oscillazioni si trasmettono direttamente alle paratie, al fasciame e alla struttura dello scafo sotto forma di rumore strutturale (noto anche come sound-borne noise).
Questo fenomeno non solo degrada l’esperienza di vita a bordo penetrando direttamente nelle cabine e nelle aree comuni, ma può anche causare l’affaticamento precoce dei giunti saldati, dei raccordi idraulici e della delicata strumentazione elettronica di navigazione. La scelta di adeguati antivibranti generatori marini per il settore navale e nautico è essenziale per disaccoppiare la sorgente vibrante dalla struttura dell’imbarcazione. A differenza delle installazioni industriali a terra, le applicazioni marine devono affrontare sollecitazioni multidirezionali dovute al moto ondoso, rendendo indispensabile l’uso di supporti progettati per resistere a sollecitazioni complesse (compressione, taglio e trazione combinati).
La sinergia gomma-metallo: resistenza alla corrosione e materiali per l’ambiente marino

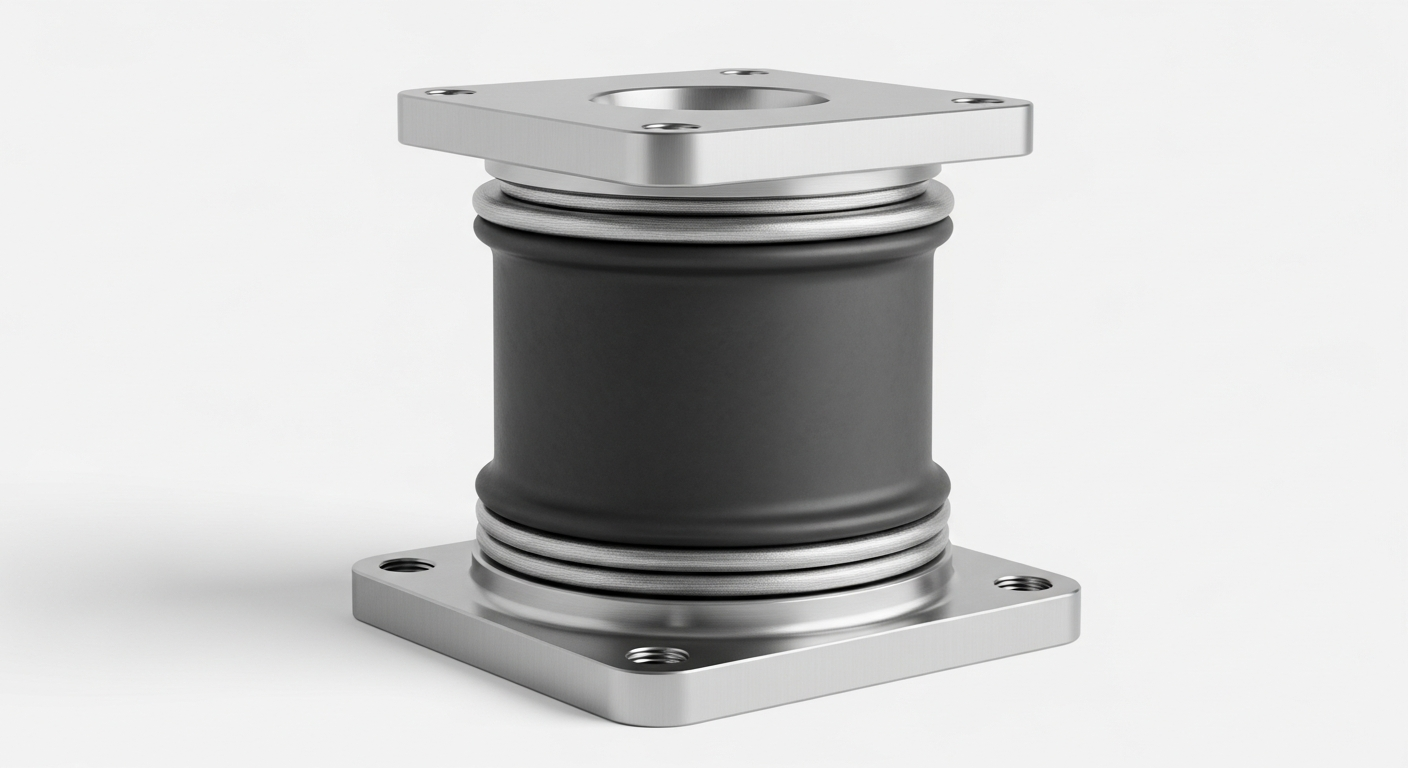

La combinazione di elastomero e inserti metallici costituisce il cuore dei moderni sistemi di smorzamento. Nei generatori marini, le condizioni operative sono particolarmente gravose: l’esposizione costante a nebbia salina, l’umidità elevata e il rischio di contatto con fluidi aggressivi richiedono una selezione accurata dei materiali costruttivi. La parte metallica dei supporti deve essere protetta contro la corrosione galvanica e l’ossidazione; per questo si utilizzano trattamenti di zincatura ad alta resistenza o, per le applicazioni più esigenti, inserti in acciaio inossidabile.
L’elastomero deve garantire un comportamento elastico stabile nel tempo. Per le applicazioni in sala macchine, dove l’atmosfera può essere satura di vapori d’olio e carburante, la gomma naturale standard non è sempre idonea a causa della sua tendenza a degradarsi rapidamente a contatto con gli idrocarburi. In questi scenari si prediligono mescole in gomma sintetica ad alta resistenza, come il neoprene (policloroprene) o specifiche mescole nitriliche, formulate con precise durezze Shore A (tipicamente comprese tra 45 ShA e 70 ShA, dove la scala Shore A misura la resistenza alla penetrazione dell’elastomero). Queste mescole offrono un eccellente compromesso tra potere smorzante, stabilità chimica e resistenza termica alle temperature tipiche dei vani motore.
Parametri di calcolo: dal carico statico alla frequenza propria per evitare la risonanza
La corretta selezione di un supporto antivibrante per generatori marini si basa su rigidi criteri fisici e ingegneristici. Il primo parametro da considerare è il Carico Statico (CS), ovvero la forza peso costante esercitata dal generatore distribuita sui singoli punti di appoggio. Tuttavia, la sola analisi del carico statico è ampiamente insufficiente per le applicazioni navali. È necessario calcolare il Carico Dinamico (CD), che include le forze transitorie, le coppie di avviamento e arresto e le accelerazioni indotte dal beccheggio e dal rollio dell’imbarcazione durante la navigazione.
L’obiettivo principale del dimensionamento è evitare il fenomeno della risonanza. Questo si verifica quando la frequenza di eccitazione del generatore (legata al regime di rotazione del motore, espresso in giri al minuto o RPM) si avvicina alla Frequenza Propria (FP) del sistema di isolamento. Per ottenere un isolamento efficace superiore all’80%, il rapporto tra la frequenza di eccitazione e la frequenza propria del supporto antivibrante deve essere di almeno 2,83. Al di sotto di questo valore, l’efficacia decade drasticamente e, in prossimità del rapporto pari a 1, si verifica l’amplificazione della risonanza, con potenziali danni strutturali.
Nota tecnica per i progettisti: Nel calcolo della frequenza propria dell’accoppiamento isolante, occorre considerare sempre la rigidezza dinamica dell’elastomero, che differisce da quella statica in base alla frequenza e all’ampiezza dell’eccitazione. L’ufficio tecnico DAB supporta i progettisti con simulazioni e calcoli dedicati basati sulle specifiche del costruttore del generatore.
| Parametro Tecnico | Applicazione Industriale Standard | Applicazione Marina / Navale |
|---|---|---|
| Direzione del Carico | Prevalentemente verticale (compressione) | Multidirezionale (compressione, taglio, trazione per rollio e beccheggio) |
| Fattore di Sicurezza Dinamico | 1.2 – 1.5 | 2.5 – 4.0 (per compensare gli impatti ondosi e le accelerazioni) |
| Resistenza Ambientale | Standard (polvere, temperatura d’officina) | Estrema (nebbia salina, vapori d’olio, idrocarburi, alte temperature d’esercizio) |
Antivibranti a campana e linea SURMAC: le migliori geometrie per i gruppi elettrogeni di bordo

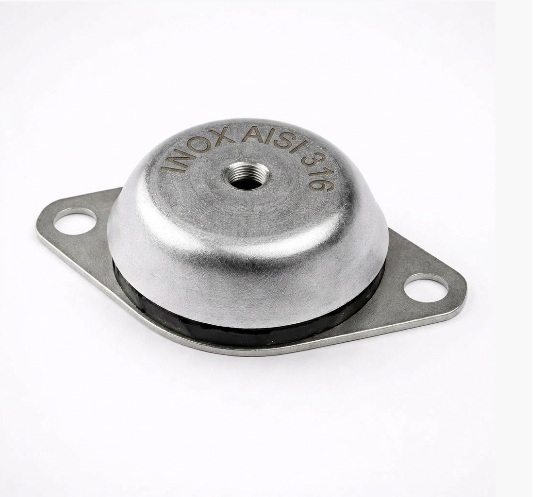

Per l’isolamento dei generatori di bordo di medio-piccola taglia, le geometrie più performanti sono rappresentate dagli antivibranti a campana e dai supporti della linea SURMAC. Questi supporti sono caratterizzati da una calotta metallica superiore che protegge l’elastomero interno dallo stillicidio di liquidi, lubrificanti, idrocarburi e dall’azione degradante dei raggi UV. Questa protezione meccanica prolunga in modo significativo la vita utile del componente all’interno delle sale macchine.
La linea SURMAC, specificamente sviluppata per l’impiego navale, integra un dispositivo di fine corsa interno (sistema fail-safe o antisganciamento). In caso di accelerazioni estreme, forti sbandamenti o urti indotti da onde anomale, la parte metallica superiore si impegna meccanicamente con quella inferiore, impedendo il distacco del generatore dal suo alloggiamento e garantendo la tenuta strutturale. Ciò assicura la massima sicurezza d’esercizio anche in condizioni di navigazione difficili. L’elasticità radiale controllata di questi supporti assicura inoltre un’ottima risposta alle forze torsionali generate durante le transizioni di avvio e arresto del motore termico.
Soluzioni flangiate per grandi carichi: isolamento per generatori navali e grandi yacht
I grandi yacht e le navi commerciali utilizzano generatori di corrente ad alta potenza con masse notevoli, che richiedono un approccio differente. In questi contesti, gli antivibranti cilindrici standard non offrono la rigidezza strutturale e la stabilità laterale necessarie a contrastare i momenti flettenti indotti dai movimenti dello scafo. La soluzione tecnica più idonea è rappresentata dagli antivibranti a flange per grandi carichi. Questi dispositivi distribuiscono le forze verticali e trasversali su una superficie di appoggio flangiata più ampia, ottimizzando la stabilità del generatore anche in condizioni di rollio violento.
Questi supporti flangiati combinano strati alternati di elastomero e lamierini metallici vulcanizzati, consentendo di sopportare carichi statici molto elevati pur mantenendo una bassa frequenza propria in direzione verticale. L’impiego di questi sistemi, dimensionati d’intesa con l’ufficio tecnico, garantisce che le frequenze di disturbo a bassa frequenza tipiche dei motori pluricilindrici diesel vengano isolate efficacemente, proteggendo lo scafo da pericolose sollecitazioni a fatica e riducendo la rumorosità complessiva.
Gli errori di installazione più comuni nei sistemi antivibranti marini
L’efficacia di un ottimo sistema antivibrante può essere parzialmente o totalmente vanificata da un montaggio non corretto. Uno degli errori più frequenti è la mancata planarità dei punti di appoggio del basamento del generatore, che si traduce in un sovraccarico asimmetrico dei singoli supporti, riducendo la vita utile di quelli più sollecitati e alterando la frequenza propria di risonanza del sistema complessivo. Un altro errore critico riguarda la presenza di collegamenti rigidi: se le linee di mandata e ritorno del carburante, dell’acqua di raffreddamento o i condotti di scarico e i cavi elettrici non sono dotati di giunti flessibili e compensatori, creano veri e propri “ponti acustici” attraverso i quali le vibrazioni aggirano i supporti gommati e si propagano direttamente allo scafo.
La corretta sequenza generale di montaggio e allineamento prevede i seguenti passi operativi (per istruzioni specifiche, layout di fissaggio e dimensionamento di dettaglio, è necessario consultare l’ufficio tecnico DAB):
- Verificare la perfetta planarità del telaio di fondazione del generatore e rimuovere detriti, ossido o residui di vernice dalle superfici di accoppiamento.
- Posizionare i supporti antivibranti senza serrare completamente i bulloni di fissaggio, verificando con un calibro o spessimetro che il carico statico sia distribuito in modo uniforme.
- Accertarsi che i supporti non subiscano tensioni anomale, come precarichi laterali o torsioni, prima di procedere al serraggio definitivo alle coppie prescritte.
- Installare tubazioni flessibili e giunti di compensazione su tutte le connessioni idrauliche, elettriche e di scarico per evitare ponti acustici.
- Effettuare una verifica dei serraggi e dello schiacciamento dell’elastomero dopo le prime 50 ore di funzionamento a caldo del gruppo elettrogengo.
Domande frequenti (FAQ) sulla manutenzione e durata dei supporti gomma-metallo in mare
La manutenzione preventiva degli elementi elastici a bordo è cruciale per evitare guasti improvvisi ai gruppi elettrogeni e danni alle linee di collegamento. Di seguito vengono riportate le risposte tecniche ai dubbi più comuni riscontrati dai manutentori e dagli uffici acquisti del settore navale.
Come si verifica lo stato di degrado di un antivibrante marino?
L’ispezione visiva e dimensionale periodica rappresenta il metodo di controllo primario. È necessario verificare la presenza di microfessurazioni superficiali sull’elastomero, rigonfiamenti dovuti ad assorbimento di idrocarburi o distacchi evidenti nell’interfaccia di vulcanizzazione tra gomma e flangia metallica. Inoltre, il rilievo della quota d’altezza sotto carico permette di monitorare il fenomeno del creep (schiacciamento permanente dovuto a deformazione viscosa dell’elastomero); qualora lo schiacciamento superi i limiti di progetto stabiliti in fase di calcolo, il supporto va sostituito.
Ogni quanto tempo devono essere sostituiti i supporti dei generatori?
In ambiente marino, la vita utile di un supporto antivibrante in gomma-metallo di alta qualità varia generalmente tra i 3 e i 5 anni, oppure in corrispondenza di circa 5.000 ore di moto, in base alla temperatura d’esercizio della sala macchine e al livello di esposizione a vapori d’olio e agenti atmosferici. Una pianificazione della sostituzione preventiva previene disallineamenti del generatore e costosi fermi macchina.
Progettazione su misura e supporto tecnico DAB Antivibranti per il settore nautico
Con oltre 40 anni di esperienza nella produzione, commercializzazione e distribuzione di sistemi antivibranti in gomma-metallo, DAB Antivibranti si propone come partner tecnico di riferimento per cantieri navali, progettisti e manutentori. La nostra gamma include un’ampia varietà di supporti e componenti appositamente progettati per far fronte alle severe specifiche del settore nautico e navale, garantendo il corretto isolamento delle vibrazioni dai piccoli gruppi di servizio fino ai grandi generatori di potenza.
Oltre alla fornitura di componenti standard come antivibranti cilindrici, a campana e la linea SURMAC, DAB Antivibranti è in grado di sviluppare soluzioni su misura, definendo la mescola elastomerica più idonea (in termini di durezza Shore e resistenza chimica) e la geometria degli inserti metallici per soddisfare specifici requisiti di carico statico e dinamico o limiti di spazio all’interno della sala macchine. Il controllo rigoroso delle materie prime e dei processi di vulcanizzazione garantisce affidabilità e costanza delle prestazioni nel tempo.
Richiedi un preventivo per la tua soluzione antivibrante su misura — Contatta l’ufficio tecnico DAB al numero +39 02.90782170 oppure via email all’indirizzo: info@dab-antivibranti.it
