Sistemi Antivibranti per Martelli Pneumatici: Ridurre l’Esposizione alle Vibrazioni Mano-Braccio

Il problema delle vibrazioni ad alta energia nei martelli pneumatici e negli impianti di frantumazione

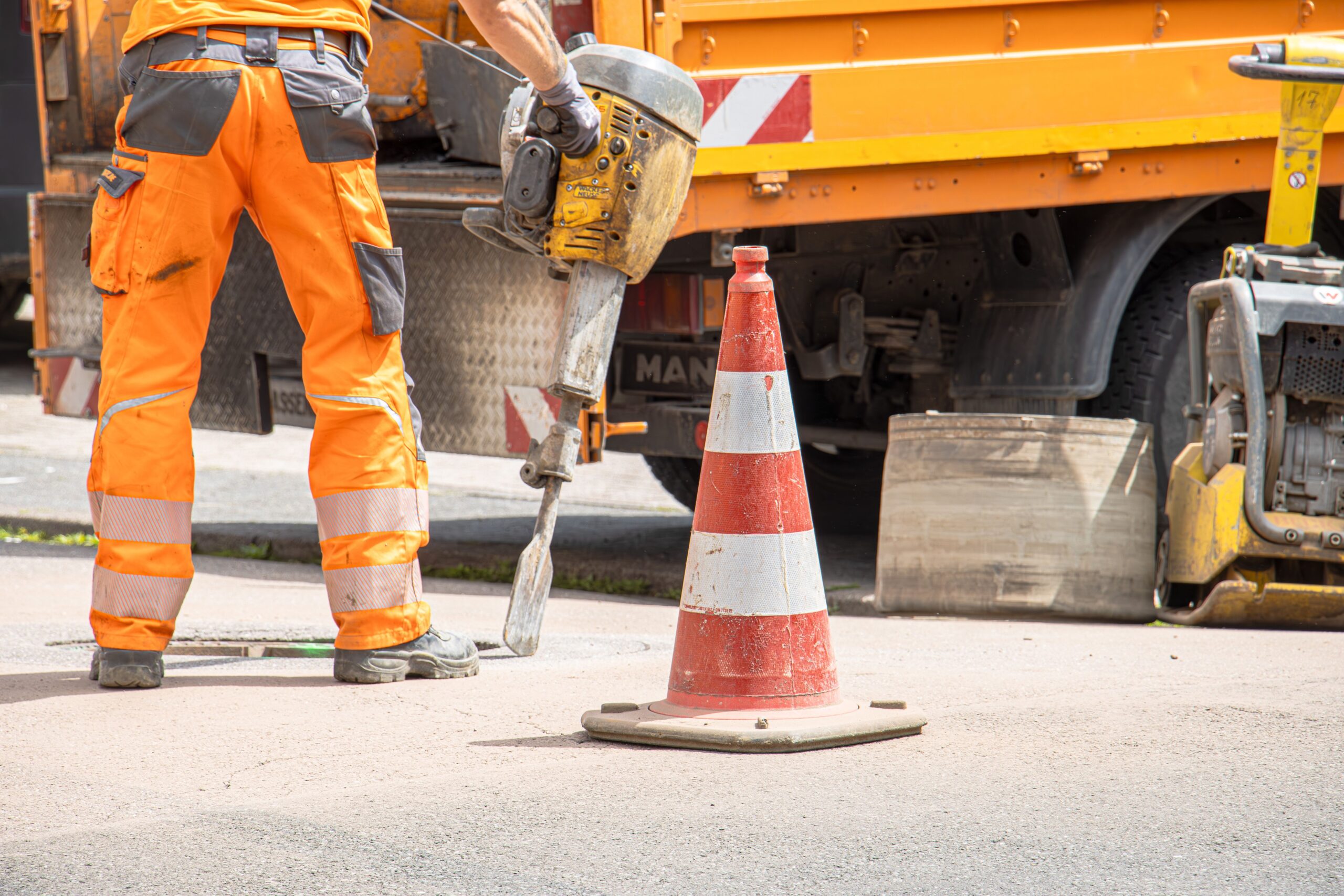

I martelli pneumatici e gli impianti di demolizione o frantumazione operano trasmettendo impulsi meccanici ad altissima energia. Questa forza d’urto, necessaria per la rottura di materiali duri come il calcestruzzo, genera onde d’urto elastiche che si propagano non solo attraverso l’utensile, ma anche nelle strutture portanti, nei basamenti e nel corpo stesso dell’operatore. Nei cantieri edili e nei siti industriali di riciclaggio, la gestione di questi transienti dinamici rappresenta una delle sfide ingegneristiche più complesse per prevenire l’usura precoce dei componenti metallici e tutelare l’integrità strutturale degli impianti.

L’impiego di supporti antivibranti per frantoi e mulini a martello e macchine da cantiere costituisce la prima linea di difesa per attenuare questa severa sollecitazione. Senza un idoneo sistema di isolamento delle vibrazioni, le forze impulsive continue si traducono in affaticamento dei metalli, fessurazioni repentine delle carpenterie di supporto e costosi fermi macchina. La dissipazione dell’energia deve avvenire attraverso un mezzo elastico in gomma-metallo progettato per resistere a cicli continui di compressione e taglio, assicurando la massima costanza di rendimento operativo.

La fisica dello smorzamento elastico: frequenza propria e risonanza nei sistemi a percussione

La fisica dell’isolamento vibroacustico si basa sul rapporto tra la frequenza di eccitazione della sorgente (nel nostro caso, la frequenza di percussione del martello pneumatico, misurata in Hertz) e la frequenza propria del sistema isolato. Quando queste due frequenze si avvicinano, si manifesta il pericoloso fenomeno della risonanza, che amplifica drasticamente le ampiezze oscillanti anziché ridurle. Per ottenere un corretto isolamento delle vibrazioni, la frequenza propria del supporto antivibrante deve essere nettamente inferiore rispetto alla frequenza di eccitazione della macchina.

Lo smorzamento rappresenta la capacità dell’elastomero di convertire l’energia cinetica delle vibrazioni in energia termica dissipata. La gomma-metallo utilizzata nei prodotti DAB offre un eccellente fattore di smorzamento interno. La durezza Shore, misurata sulla scala Shore (Sh), definisce la rigidità statica e dinamica del supporto elastico. Una scelta non calibrata della durezza Shore può spostare la frequenza propria del sistema verso la frequenza di risonanza, annullando totalmente i benefici del supporto antivibrante e accelerando la rottura per fatica dei componenti meccanici.

Supporti antivibranti gomma-metallo ideali per sollecitazioni impulsive: a campana SUCON, flangiati e linea SURMAC

Le applicazioni industriali che prevedono carichi impulsivi severi e forze alterne multidirezionali richiedono geometrie specifiche, in grado di controllare i movimenti sia assiali che radiali. I supporti antivibranti a campana e gli antivibranti a flange per grandi carichi rappresentano lo standard ingegneristico per stabilità e sicurezza meccanica. La configurazione a campana protegge l’elastomero dagli agenti atmosferici e dai sovraccarichi accidentali grazie alla calotta metallica superiore, che funge anche da finecorsa meccanico di sicurezza fail-safe.

Per carichi estremamente elevati e condizioni gravose tipiche dei cantieri e dei grandi impianti di frantumazione, la linea SURMAC di DAB Antivibranti garantisce un eccellente controllo delle oscillazioni. Questi supporti combinano un’alta capacità di carico statico a un ottimale isolamento dinamico, mantenendo la stabilità geometrica anche in presenza di forti spinte laterali. La tabella sottostante mette a confronto le principali tipologie di supporti per facilitare la selezione iniziale del componente più adatto alle singole esigenze applicative:

Isolamento elastico delle carpenterie: come salvaguardare i basamenti e i macchinari da cantiere

Le carpenterie metalliche dei macchinari industriali e da costruzione presentano solitamente un coefficiente di smorzamento interno ridottissimo. Questo significa che le forze dinamiche generate dai sistemi a percussione non vengono assorbite dalla struttura portante, ma si propagano liberamente lungo tutta l’intelaiatura metallica. Questa trasmissione incontrollata danneggia i giunti saldati, compromette la stabilità dei sistemi di fissaggio e disturba la precisione dei macchinari adiacenti. L’adozione di sistemi di isolamento elastico per carpenterie metalliche è dunque essenziale per salvaguardare i manufatti.

Inserendo un supporto antivibrante gomma-metallo flangiato o una piastra elastica sotto la struttura portante, si interrompe la continuità fisica del percorso di propagazione delle onde vibrazionali. Questa disaccoppiatura elastica riduce la sollecitazione a fatica della carpenteria metallica e abbatte notevolmente la rumorosità aerea indotta dalle vibrazioni strutturali delle lamiere, migliorando drasticamente la sicurezza e il comfort acustico dell’area circostante.

Sicurezza sul lavoro e D.Lgs. 81/08: proteggere l’operatore dall’esposizione alle vibrazioni meccaniche

L’esposizione prolungata alle vibrazioni prodotte dai martelli pneumatici manuali espone i lavoratori a seri rischi per la salute. La sindrome da vibrazione mano-braccio (HAVS, Hand-Arm Vibration Syndrome) è una patologia invalidante caratterizzata da disturbi vascolari, neurologici e osteoarticolari. Il Decreto Legislativo 81/08, impone ai datori di lavoro l’obbligo preciso di valutare e ridurre al minimo i rischi legati all’esposizione alle vibrazioni meccaniche, stabilendo precisi valori limite di esposizione giornaliera.

Per conformarsi alla normativa e proteggere l’apparato muscolo-scheletrico dell’operatore, i sistemi antivibranti integrati nei martelli pneumatici manuali devono assorbire le oscillazioni ad alta frequenza senza alterare l’efficienza di percussione dello strumento. La taratura millimetrica dell’elastomero gomma-metallo assicura che la forza d’impatto venga indirizzata interamente sulla punta di demolizione, mentre le vibrazioni trasmesse all’impugnatura vengono smorzate drasticamente, riducendo l’indice di accelerazione ponderata avvertito dall’operatore.

La conformità ai requisiti di sicurezza previsti dal D.Lgs. 81/08 passa attraverso l’adozione di soluzioni ingegnerizzate come gli antivibranti in gomma per proteggere i lavoratori dall’azione nociva delle vibrazioni trasmesse per via solida.

Linee guida sulla sicurezza nei cantieri e negli ambienti industriali

Criteri di dimensionamento: come calcolare il carico statico e dinamico per l’applicazione pneumatica

La selezione del corretto supporto antivibrante richiede uno studio accurato dei parametri fisici in gioco. Non è sufficiente considerare unicamente il peso del macchinario distribuito sui punti di appoggio (carico statico); è fondamentale analizzare le forze alterne che si generano durante il funzionamento (carico dinamico). Nelle applicazioni a percussione, le accelerazioni istantanee possono generare carichi dinamici equivalenti a diverse volte il valore del carico statico nominale.

Un dimensionamento corretto deve seguire una metodologia rigorosa per evitare il cedimento precoce della gomma o, al contrario, un isolamento insufficiente dovuto a una rigidezza eccessiva del supporto elastico. Per guidare la fase preliminare di analisi, si consiglia di procedere secondo i seguenti passaggi:

1. Determinazione del peso complessivo della macchina (carico statico totale) e calcolo della sua distribuzione sui singoli punti di appoggio.
2. Identificazione della frequenza minima di lavoro del sistema a percussione (espressa in Hertz) per definire la frequenza di eccitazione principale.
3. Valutazione del fattore di amplificazione dinamica basato sul tipo di moto e sull’intensità dell’impatto della percussione.
4. Selezione della durezza Shore ottimale della gomma-metallo per garantire che la frequenza propria del supporto sia inferiore ad almeno un terzo rispetto alla frequenza disturbante.
5. Verifica della compatibilità chimica e ambientale dell’elastomero rispetto alla presenza di oli, carburanti e temperature d’esercizio.

Errori comuni nella progettazione: perché un ammortizzatore generico non sostituisce un antivibrante ingegnerizzato

Spesso, nella fretta delle installazioni in cantiere o per ragioni di budget iniziale, si tende a confondere un supporto antivibrante tecnico con un generico ammortizzatore o un semplice spessore di gomma comunemente chiamato gommino. Questo è uno degli errori più frequenti e dannosi per l’efficacia dell’impianto. Un elemento elastico non ingegnerizzato non possiede una curva di rigidezza controllata né un legame stabile tra carico e deformazione, il che porta inevitabilmente a prestazioni scadenti.

I prodotti generici tendono a degradarsi rapidamente sotto l’azione di carichi ciclici intensi, perdendo elasticità (fenomeno del creep o deformazione permanente sotto carico) e arrivando alla rottura del legame gomma-metallo. Un supporto antivibrante progettato da DAB Antivibranti, forte di oltre 40 anni di esperienza nella distribuzione di sistemi in gomma-metallo, garantisce invece la stabilità chimico-fisica dell’elastomero nel tempo, assicurando un isolamento costante anche sotto stress dinamici estremi e in presenza di agenti contaminanti.

Domande frequenti sulla manutenzione e l’usura degli elastomeri in gomma-metallo

I responsabili della manutenzione nei cantieri e negli impianti di frantumazione devono monitorare costantemente lo stato di conservazione degli elementi elastici per evitare fermi macchina imprevisti. L’elastomero, pur essendo altamente resistente, è soggetto a invecchiamento naturale e usura dovuta a fattori termici, chimici e meccanici. Una corretta ispezione visiva periodica è lo strumento principale per verificare l’integrità dei supporti installati.

I principali segnali di usura da ricercare includono la presenza di crepe superficiali sulla gomma, rigonfiamenti dovuti al contatto prolungato con oli lubrificanti non compatibili, o lo scollamento evidente tra la parte in elastomero e la flangia metallica. Qualora si riscontrino tali anomalie, è necessario procedere alla sostituzione immediata del supporto antivibrante per ripristinare le condizioni di sicurezza e l’efficacia del sistema di isolamento vibroacustico.
