Come isolare il serbatoio GPL e metano dalle vibrazioni del telaio

Perché isolare dalle vibrazioni un serbatoio GPL: rischi strutturali e sicurezza degli impianti

Lo stoccaggio e la movimentazione del Gas di Petrolio Liquefatto (GPL) richiedono un controllo rigoroso delle sollecitazioni meccaniche passive e attive. Le vibrazioni indotte da pompe di travaso, compressori, motori endotermici o, nel caso di applicazioni su mezzi mobili, dalle sollecitazioni dinamiche del fondo stradale, si trasmettono direttamente alle strutture di contenimento e ai relativi vincoli. Senza un adeguato isolamento delle vibrazioni, queste forze cicliche si concentrano sulle saldature e sulle staffe di fissaggio, innescando fenomeni di fatica meccanica e micro-fratture strutturali che compromettono la sicurezza dell’intero impianto.

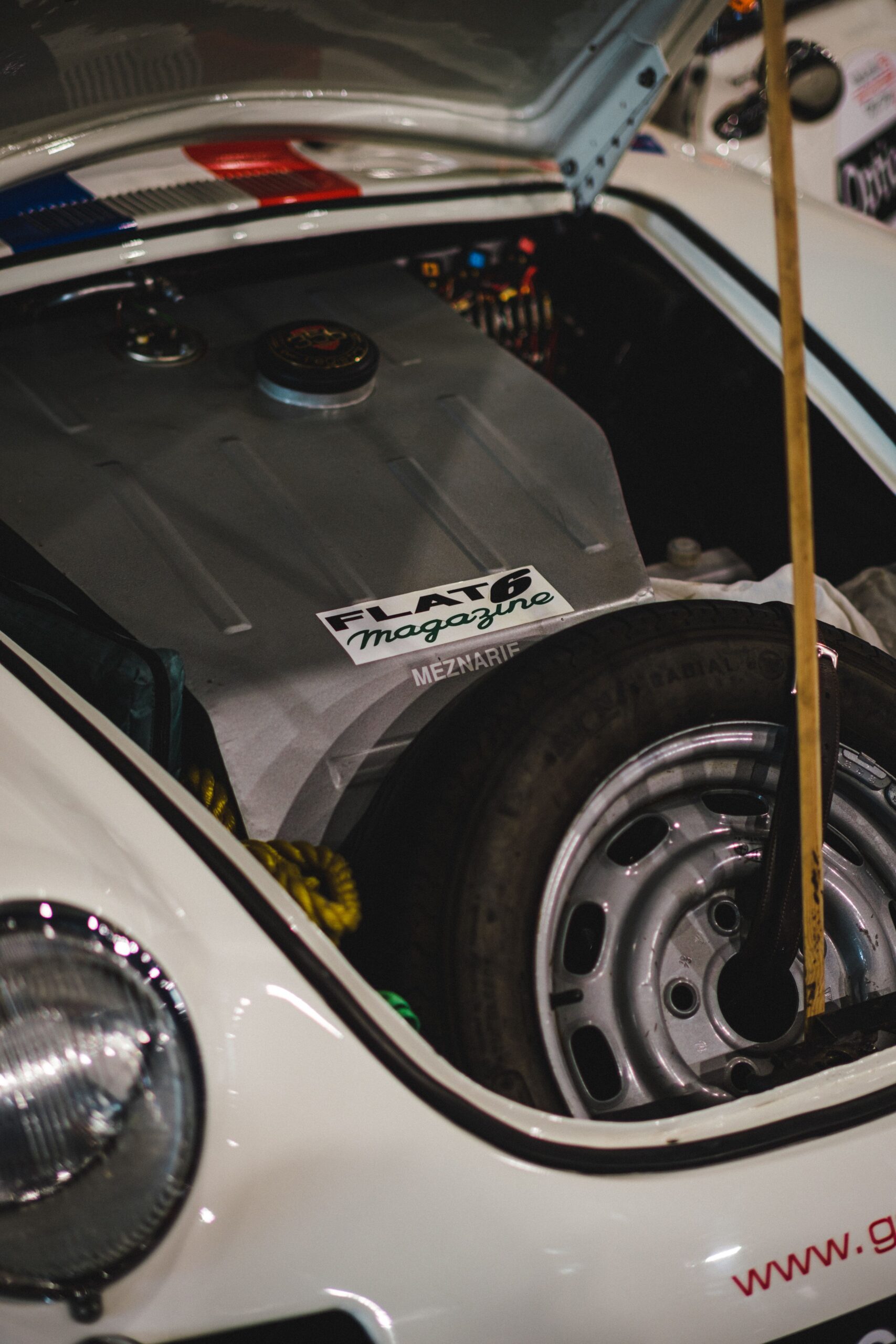

Nelle applicazioni speciali e automotive, come l’installazione di serbatoi GPL cilindrici o toroidali posizionati nel sottoscocca o nel vano bagagli, la gestione delle vibrazioni è fondamentale sia per la sicurezza strutturale che per il comfort acustico. L’accoppiamento rigido metallo-metallo provoca l’usura da sfregamento delle staffe di ancoraggio, danneggiando i trattamenti protettivi superficiali e innescando fenomeni di corrosione precoce. Inoltre, agisce da ponte acustico, propagando risonanze e rumori a bassa frequenza all’interno dell’abitacolo. Sfruttando la fisica dello smorzamento, è possibile ridurre il propagarsi di rumori e vibrazioni con gli antivibranti in gomma venduti  da DAB Antivibranti, che vanta oltre 40 anni di esperienza nella produzione di particolari in gomma-metallo.

La dinamica delle vibrazioni nei serbatoi di gas: carichi statici, carichi dinamici e variazione della massa

La progettazione di un sistema di isolamento elastico per un serbatoio GPL presenta una complessità specifica: la variazione continua del peso dovuta al consumo o al riempimento del gas liquefatto. A differenza di un macchinario industriale a peso costante, il serbatoio GPL oscilla continuamente tra due condizioni limite: lo stato completamente pieno (massimo carico statico) e lo stato di riserva o vuoto (minimo carico statico). Questa variazione di massa sposta costantemente la frequenza propria del sistema, ovvero la frequenza alla quale la struttura tende a oscillare naturalmente se sottoposta a un impulso esterno.

Per garantire un isolamento ottimale in ogni condizione di riempimento, il sistema di supporto deve essere calcolato considerando la rigidezza dinamica dei materiali elastomerici. Il corretto bilanciamento tra carico statico e carico dinamico consente di mantenere la frequenza propria del sistema isolante al di sotto della frequenza di eccitazione principale, garantendo un’efficace dissipazione dell’energia ed evitando pericoli di cedimento strutturale, in linea con i principi di isolamento descritti nell’analisi su come isolare i macchinari dalle vibrazioni.

Supporti antivibranti a campana e a flangia per grandi carichi: la scelta per i piedi del serbatoio

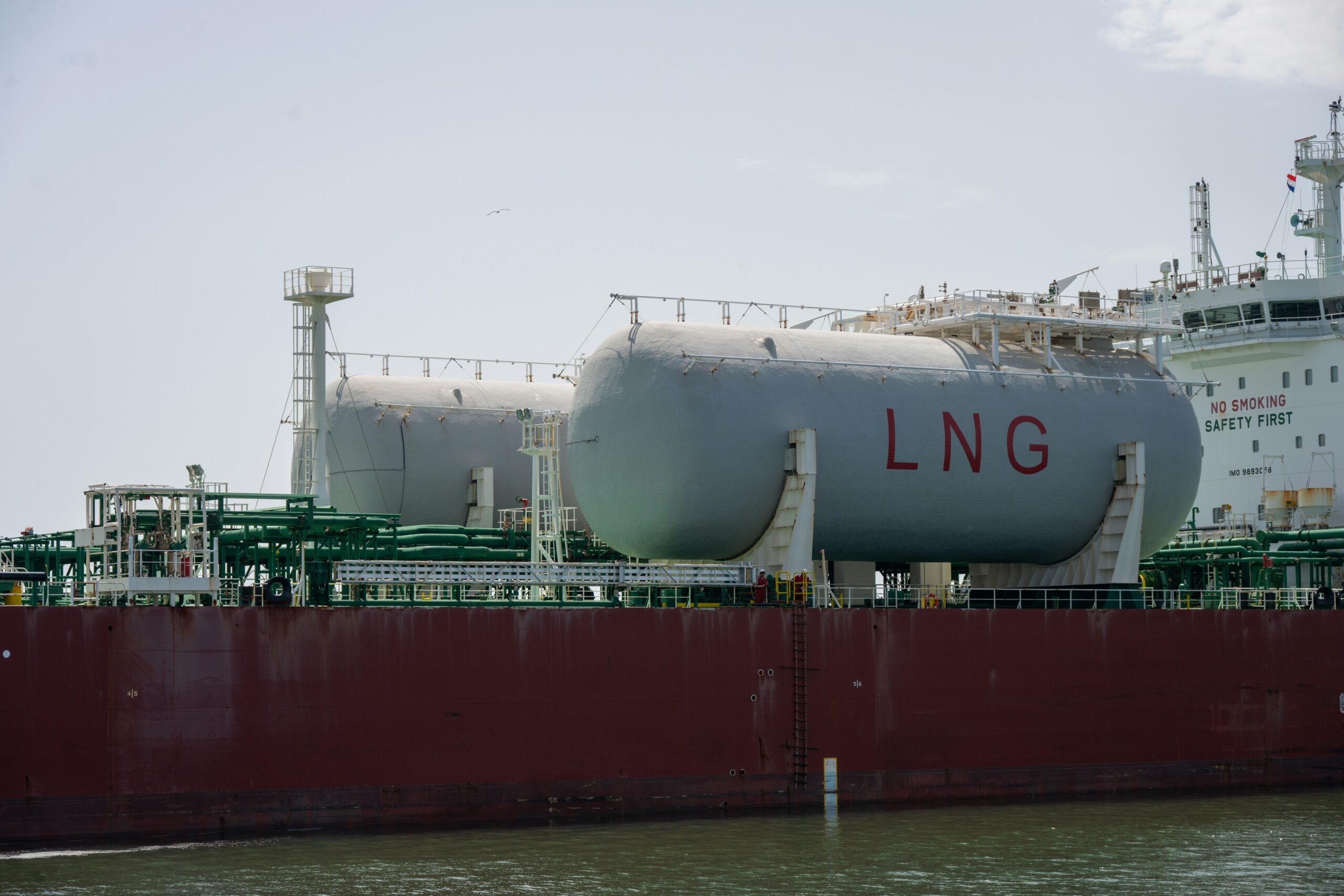

Nelle installazioni industriali all’aperto, i serbatoi di stoccaggio GPL sono posizionati su selle o piedi di appoggio metallici ancorati a terra. Questi vincoli devono sopportare carichi verticali massicci e, contemporaneamente, resistere a sollecitazioni trasversali prodotte da vento, variazioni di pressione interna o movimenti sismici. Per queste applicazioni, l’impiego di supporti antivibranti a campana o di antivibranti a flange per grandi carichi è la scelta progettuale ottimale per combinare stabilità e isolamento.

I supporti antivibranti della linea SUCON  e i sistemi flangiati venduti da DAB Antivibranti sono ingegnerizzati per sopportare carichi elevati garantendo una risposta elastica calibrata. La calotta metallica esterna dei supporti a campana funge da protezione per l’elastomero interno contro gli agenti atmosferici, i raggi UV e i contatti accidentali con idrocarburi, preservando l’integrità strutturale del componente nel tempo.

Isolamento delle tubazioni di collegamento e dei vaporizzatori: il ruolo di collarini e giunti antivibranti

Le vibrazioni non interessano esclusivamente la struttura principale del serbatoio, ma si propagano rapidamente lungo la rete di tubazioni (piping) che collega il serbatoio ai vaporizzatori e alle linee di adduzione dell’impianto. Le oscillazioni prodotte dalle pompe e le variazioni di pressione del fluido creano onde elastiche continue. Se il piping è ancorato rigidamente alle strutture civili o ai telai metallici, si verifica la propagazione di rumore strutturale e un pericoloso aumento delle sollecitazioni a fatica sui raccordi.

Per ovviare a questa criticità, come evidenziato nello studio specifico sulla dinamica del piping e l’isolamento delle vibrazioni nelle tubature, è fondamentale l’utilizzo di collarini antivibranti e barre antivibranti. Questi elementi interrompono la continuità fisica del metallo grazie all’interposizione di una sezione elastomerica precompressa. Allo stesso modo, l’installazione di antivibranti cilindrici (in gomma naturale o silicone) sui punti di fissaggio dei vaporizzatori isola le pareti degli edifici dalle vibrazioni attive e passive, riducendo gli interventi di manutenzione straordinaria sulle connessioni filettate.

Lastre e tappetini in elastomero: quando isolare la platea di fondazione del serbatoio

In contesti industriali ad alta criticità acustica o qualora i serbatoi GPL siano posizionati in prossimità di centri abitati, uffici o reparti di produzione sensibili, l’isolamento dei singoli piedi potrebbe non essere sufficiente a dissipare le onde elastiche a bassa frequenza. In tali scenari, la soluzione ingegneristica più idonea consiste nella disconnessione elastica dell’intera platea di fondazione in calcestruzzo su cui poggia il serbatoio.

L’applicazione di lastre antivibranti in elastomero o di tappetini antivibranti posati direttamente sotto la platea di fondazione prima del getto crea una barriera continua che blocca la trasmissione delle vibrazioni al sottosuolo. I tappetini tacchettati in elastomero di DAB Antivibranti garantiscono una distribuzione uniforme dei carichi e sono formulati per resistere alla compressione costante, all’umidità del terreno e ai cicli di gelo e disgelo, preservando l’efficacia dello smorzamento nel lungo periodo.

Criteri di selezione dei materiali: durezza Shore e resistenza chimico-fisica all’esterno

La selezione dell’elastomero per l’isolamento di un serbatoio GPL all’aperto richiede un’analisi approfondita delle condizioni operative ambientali. La mescola in gomma deve resistere all’azione combinata dell’ozono, dei raggi UV, delle escursioni termiche stagionali ed essere chimicamente compatibile con eventuali vapori di GPL o oli lubrificanti. DAB Antivibranti produce componenti utilizzando mescole specifiche (come gomma naturale, EPDM, neoprene e silicone) per rispondere a differenti condizioni di esercizio termico e chimico.

Il parametro chiave per valutare la rigidezza dell’elastomero è la durezza Shore. Una durezza Shore troppo elevata (ad esempio 75-80 Shore) genera un supporto troppo rigido che non permette un adeguato isolamento delle vibrazioni ad alta frequenza; viceversa, una durezza eccessivamente bassa (ad esempio 45 Shore ) esporrebbe l’antivibrante a uno schiacciamento statico fuori tolleranza, riducendone la durata utile e compromettendo la stabilità geometrica dell’impianto. Solo una corretta selezione dei materiali, basata su calcoli di rigidezza statica e dinamica, assicura un funzionamento ottimale e sicuro del sistema.

Errori comuni nel dimensionamento dei supporti antivibranti per GPL (e come evitarli)

L’errore più comune nella scelta dei supporti antivibranti per serbatoi GPL è trascurare la variazione del baricentro del sistema. Con il variare del livello di riempimento del gas liquido, la ripartizione del peso sui punti di appoggio non è mai perfettamente simmetrica. Se vengono installati supporti identici senza un calcolo preliminare dei pesi sbilanciati, alcuni elementi lavoreranno in condizioni di sovraccarico (riducendo la loro vita utile), mentre altri lavoreranno sotto-caricati, inficiando l’efficacia globale dell’isolamento.

La scelta del corretto supporto antivibrante non può basarsi su stime empiriche o sull’adattamento di soluzioni standard non verificate. Ogni installazione richiede un’analisi accurata delle frequenze di eccitazione e della rigidezza del sistema di appoggio.
