Cosa sono le lastre antivibranti in elastomero e la fisica dello smorzamento delle vibrazioni
Le oscillazioni meccaniche e gli shock dinamici generati dai macchinari industriali rappresentano una delle cause primarie di usura precoce delle strutture di supporto, affaticamento dei materiali e perdita di precisione nelle lavorazioni. Il contenimento di questi fenomeni si ottiene attraverso due principi fisici fondamentali: l’isolamento elastico e lo smorzamento. Le lastre antivibranti in elastomero agiscono intercettando la trasmissione delle onde d’urto e delle vibrazioni armoniche, impedendo che l’energia cinetica si propaghi dalla sorgente (vibrazione attiva) alle strutture circostanti, o viceversa (vibrazione passiva).
Dal punto di vista dei materiali, gli elastomeri sono polimeri sintetici caratterizzati da un notevole grado di elasticità. Sotto l’azione di una forza esterna dinamica, l’elastomero si deforma accumulando energia elastica, per poi riprendere con facilità la forma originaria dopo aver subito la deformazione causata da uno shock vibrazionale. Questa straordinaria capacità consente di dissipare le vibrazioni prodotte da macchinari industriali durante la loro attività produttiva. Il moto alternativo e rotatorio di motori elettrici, pompe, organi meccanici, compressori e presse genera forze alterne che si propagano nei basamenti. Per comprendere a fondo questo meccanismo di dissipazione energetica e capire come la gomma-metallo riduca la trasmissione di sollecitazioni strutturali, è fondamentale approfondire le basi dello smorzamento su come ridurre il propagarsi di rumori e vibrazioni con gli antivibranti in gomma.
Parametri tecnici per il dimensionamento: durezza Shore, carico statico e frequenza propria
La selezione e il posizionamento delle piastre antivibranti in gomma richiedono un’analisi dei parametri fisici dell’applicazione. Un dimensionamento non corretto rischia di non isolare il sistema o, nello scenario peggiore, di amplificare le vibrazioni qualora la frequenza propria del sistema isolato dovesse coincidere con la frequenza di risonanza o con la frequenza di disturbo della macchina stessa.
I criteri principali da valutare per l’applicazione delle lastre in elastomero includono:
- Durezza Shore (Sh): Definisce la resistenza allo schiacciamento e riflette la rigidità della mescola polimerica.
- Carico statico e carico dinamico: Il carico statico rappresenta il peso costante esercitato dal macchinario sulla superficie d’appoggio, mentre il carico dinamico comprende le forze variabili e alternate indotte dai componenti in movimento.
- Frequenza propria e frequenza di risonanza: La frequenza propria è la frequenza a cui il sistema isolato oscilla naturalmente. Evitare la coincidenza con la frequenza di risonanza è l’obiettivo primario di ogni progetto di isolamento delle vibrazioni.
| Durezza Shore (Sh) | Comportamento Elastico Sotto Carico | Applicazioni Tipiche di Riferimento | Sollecitazione Meccanica Prevista |
|---|---|---|---|
| Mescole Morbide (es. 45 Sh) | Elevata deflessione statica, basso modulo di taglio | Isolamento di piccoli compressori, ventilatori, linee di confezionamento leggere | Carichi statici contenuti, frequenze medio-alte |
| Mescole Medie (es. 60 Sh) | Bilanciamento ottimale tra elasticità e rigidità strutturale | Pompe industriali, macchine utensili medie, basamenti per quadri elettrici | Carichi statici medi, sollecitazioni miste |
| Mescole Rigide (es. 75 Sh) | Bassa deflessione statica, alta resistenza ai carichi di compressione | Presse meccaniche, cesoie, trance, grandi motori industriali | Carichi statici e dinamici gravosi, shock impulsivi |
Applicazioni industriali pesanti: isolamento di presse meccaniche, cesoie e macchine utensili
Nei reparti di stampaggio, tranciatura e carpenteria pesante, macchinari come presse meccaniche, trance e cesoie generano carichi impulsivi ad alta energia. Questi shock intensi propagano vibrazioni dannose attraverso la pavimentazione industriale e possono compromettere la stabilità e la precisione geometrica dei macchinari adiacenti. L’adozione di specifici antivibranti in elastomero consente di assorbire l’energia d’urto istantanea, dissipando le vibrazioni prodotte durante l’attività produttiva.
Nei reparti produttivi industriali, le macchine utensili operano a regimi dinamici severi. Torni, frese, rettificatrici e centri di lavoro a controllo numerico computerizzato (CNC) generano forze alterne intrinseche dovute al moto rotatorio dei mandrini, al movimento alternativo delle tavole e all’impatto degli utensili sui pezzi in lavorazione. Se queste forze non vengono isolate, si trasmettono alla struttura dell’officina sotto forma di vibrazioni e rumori, degradando la finitura superficiale dei pezzi lavorati e accelerando l’usura dei mandrini. Per preservare la precisione di lavorazione e la stabilità del macchinario, l’utilizzo di piedi antivibranti in gomma per macchine utensili rappresenta un accorgimento tecnico indispensabile.

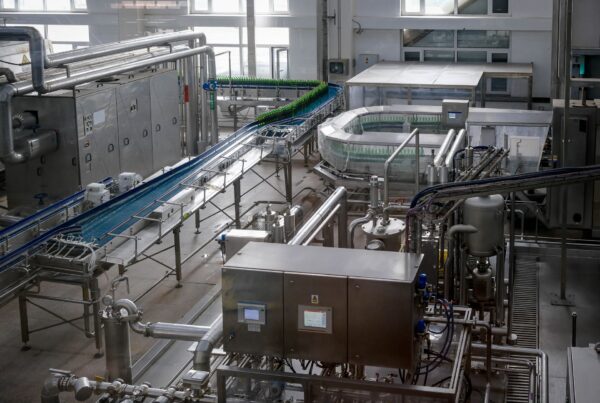

Tappetini antivibranti per linee di processo, impianti di confezionamento e compressori
All’interno delle linee di processo industriale, macchine utensili quali compressori, centrifughe o confezionatrici producono una quantità notevole di vibrazioni durante il normale funzionamento. Diventa quindi fondamentale eseguire una riduzione dell’energia cinetica per ottenere un idoneo isolamento acustico e vibrazionale, proteggendo l’integrità dei dispositivi di misura installati lungo la linea.
L’integrazione di specifici tappetini antivibranti per linee di processo consente di realizzare una barriera resiliente ed estremamente versatile. Le lastre in elastomero, grazie alla loro capacità di essere modellate e tagliate, possono essere applicate sotto i punti di appoggio di collettori, nastri trasportatori e sistemi di pompaggio, distribuendo uniformemente i carichi statici e dinamici e minimizzando la trasmissione del rumore strutturale generato dal moto alternativo dei cilindri o dalla rotazione delle ventole.

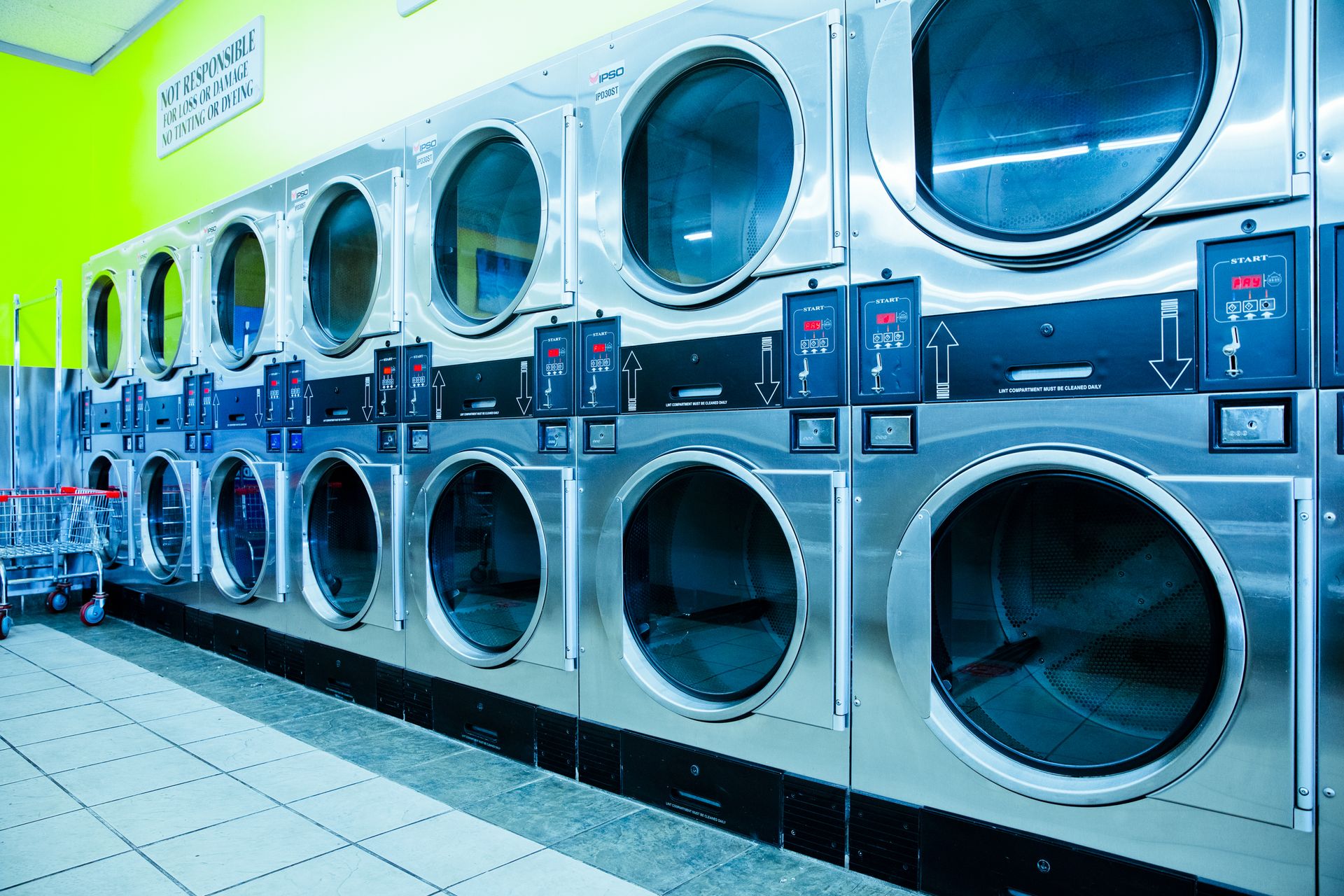

Soluzioni per lavanderie industriali: piastre in elastomero per contenere le vibrazioni delle lavatrici
Nelle lavanderie industriali e commerciali, la presenza di grandi lavatrici è associata alla produzione di vibrazioni e all’emissione nell’ambiente circostante di rumore, a causa della presenza in questi macchinari di organi in continuo movimento
