Antivibranti per cabine di macchine per il movimento terra: guida tecnica all’isolamento elastico

L’isolamento vibroacustico della cabina di guida nei mezzi da cantiere rappresenta un fattore cruciale sia per la salvaguardia dell’integrità strutturale del veicolo sia per il benessere psicofisico dell’operatore. Le macchine per il movimento terra operano in scenari industriali complessi, dove le sollecitazioni dinamiche continue possono compromettere l’affidabilità dell’elettronica di bordo e causare usure precoci sulla carpenteria metallica portante.

Le sfide vibrazionali nelle cabine delle macchine movimento terra: sollecitazioni attive e passive

I veicoli impiegati nei cantieri edili e nelle attività estrattive sono soggetti a un regime di sollecitazioni meccaniche duplice e sovrapposto. Da un lato agiscono le vibrazioni attive, originate direttamente dai componenti interni del mezzo: i motori diesel endotermici ad alta cilindrata, i sistemi di trasmissione, le pompe idrauliche e i compressori. Poiché l’acciaio e le leghe metalliche che compongono il telaio presentano un coefficiente di smorzamento interno estremamente ridotto, queste sollecitazioni dinamiche si propagano facilmente attraverso la struttura.

Dall’altro lato si riscontrano le sollecitazioni passive, causate dall’interazione diretta del mezzo con l’ambiente esterno e con terreni sconnessi o non uniformi. La marcia su fondi accidentati, il movimento dei cingoli metallici e l’impatto degli organi di lavoro (come la benna di un escavatore o la lama di un dozer) sul terreno roccioso producono urti e shock dinamici transitori ad altissima energia. Se queste sollecitazioni non vengono filtrate adeguatamente tramite un idoneo supporto antivibrante posizionato alla base della cabina, esse si trasmettono direttamente alla struttura dell’abitacolo.

Fisica dello smorzamento e isolamento elastico: i parametri tecnici per la scelta dell’antivibrante

La selezione di un supporto antivibrante si basa su principi fisici precisi: l’isolamento elastico e lo smorzamento. Le oscillazioni meccaniche e gli shock dinamici generati dai macchinari rappresentano infatti una delle cause primarie di usura precoce delle strutture di supporto, affaticamento dei materiali e perdita di precisione. Il contenimento di questi fenomeni si ottiene interponendo elementi elastici in gomma-metallo capaci di deviare o assorbire l’energia cinetica.

La frequenza propria del sistema isolato deve essere calcolata in modo da essere sufficientemente distante dalla frequenza di eccitazione principale generata dal motore e dall’interazione con il terreno, evitando così i fenomeni di risonanza che amplificherebbero le sollecitazioni anziché ridurle.

Per identificare il corretto supporto antivibrante, è necessario analizzare i seguenti parametri fisici:

Supporti antivibranti a campana SUCON e linea SURMAC: soluzioni DAB ad alte prestazioni per cabine

Per l’isolamento delle cabine di escavatori, pale gommate e dumper, DAB Antivibranti propone soluzioni specifiche progettate per resistere a carichi gravosi e ad ambienti di lavoro ostili. Gli antivibranti a campana SUCON e la gamma di supporti antivibranti della linea SURMAC RINFORZATI rappresentano lo standard per l’isolamento elastico delle strutture di guida. Questi componenti sono costituiti da una parte metallica robusta accoppiata a un elemento in gomma vulcanizzata ad alte prestazioni.

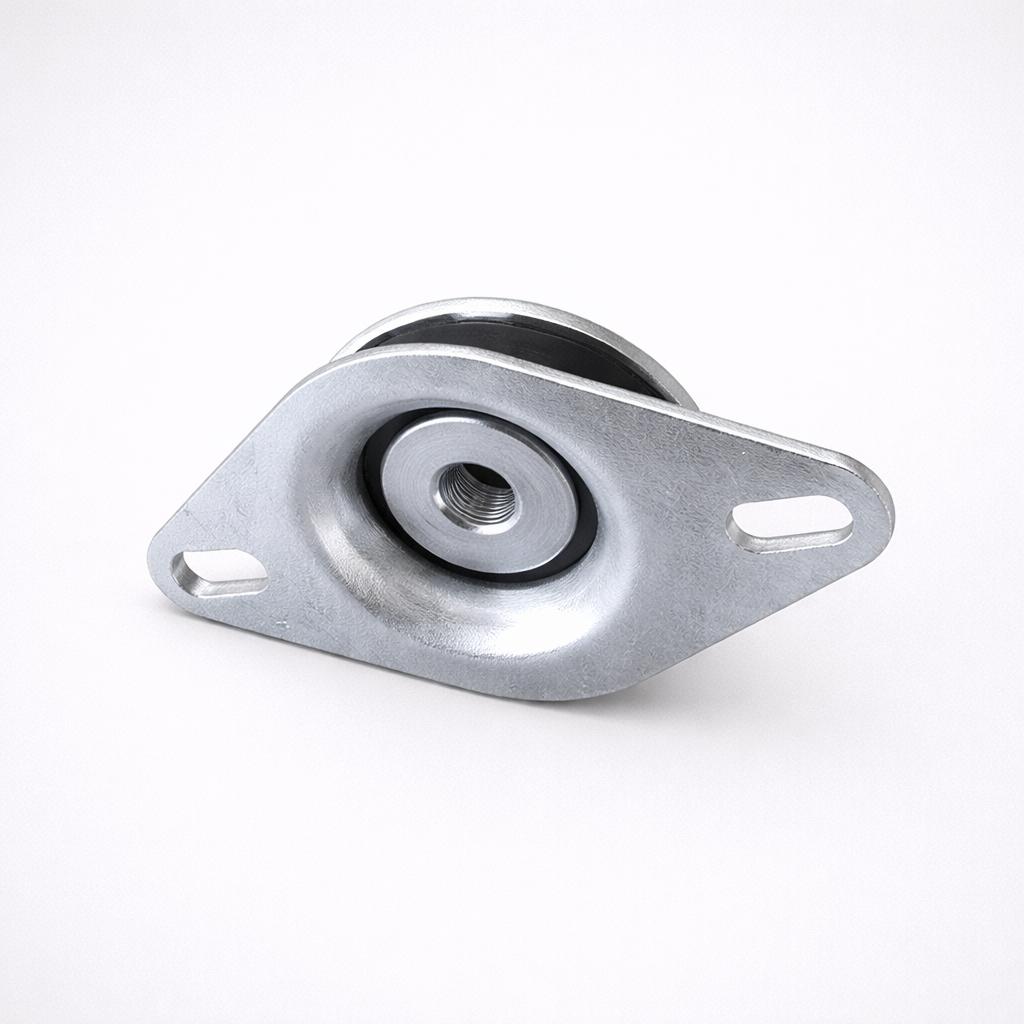

La configurazione geometrica dei supporti a campana SUCON offre un’elevata flessibilità in senso verticale associata a una rigidezza radiale controllata. Questo permette di limitare i movimenti oscillatori della cabina durante le fasi di accelerazione, frenata o sterzata brusca del mezzo. Inoltre, questi supporti incorporano un sistema di sicurezza meccanica intrinseca (noto come dispositivo antistrappo o fail-safe): in caso di shock estremo o sovraccarico accidentale, l’accoppiamento metallico impedisce il distacco della cabina dal telaio del veicolo.

Antivibranti a flange per grandi carichi e flessioni multidirezionali nelle macchine pesanti

Nelle macchine per il movimento terra di grandi dimensioni, come dozer cingolati o escavatori da miniera, le masse in gioco impongono l’utilizzo di soluzioni in grado di sopportare carichi elevatissimi pur garantendo un’adeguata flessibilità multidirezionale. In questi scenari si rivelano necessari gli antivibranti a flange per grandi carichi. Grazie alla loro base flangiata, questi supporti consentono un ancoraggio solido e una distribuzione omogenea delle sollecitazioni sulla carpenteria metallica sottostante.

Questi supporti consentono di gestire deformazioni elastiche controllate lungo tutti gli assi spaziali, compensando le flessioni del telaio che si verificano quando il mezzo opera su superfici asimmetriche. Questa capacità previene lo snervamento delle saldature strutturali della cabina e riduce la propagazione del rumore strutturale ad alta frequenza (strutturoromore). Per un approfondimento sull’isolamento delle strutture metalliche di supporto, è possibile fare riferimento ai dispositivi per isolare elasticamente le carpenterie dei macchinari.

Errori comuni nella progettazione del sistema di isolamento delle cabine movimento terra

La configurazione di una sospensione elastica per cabina richiede una profonda comprensione della dinamica dei corpi rigidi e delle proprietà degli elastomeri. Errori di valutazione in fase di progetto possono compromettere l’efficacia del sistema di isolamento:

1. Sotto-dimensionamento dei supporti per sottostima dei carichi dinamici: Valutare il supporto basandosi esclusivamente sul peso statico della cabina vuota può portare a un rapido schiacciamento dell’elastomero sotto l’effetto delle forze dinamiche in cantiere, esaurendo la corsa utile di isolamento del componente gomma-metallo.
2. Scelta di una durezza Shore non idonea: Una mescola troppo rigida (elevata durezza Shore ) sposta la frequenza propria del sistema verso l’alto, rischiando di farla coincidere con la frequenza di eccitazione principale del motore diesel al minimo, innescando fenomeni di risonanza.
3. Presenza di ponti acustici e meccanici: Collegare tubazioni idrauliche rigide, tiranti metallici o cablaggi elettrici tesi direttamente dalla cabina al telaio senza l’uso di giunti flessibili o supporti dedicati crea percorsi preferenziali per la trasmissione delle vibrazioni, cortocircuitando l’azione degli antivibranti.

Integrazione con la linea agricola: sinergie nell’isolamento di cabine, assali e vani batteria

Il settore del movimento terra condivide molteplici affinità tecnologiche con il comparto dei macchinari agricoli ad alta potenza. Entrambi i settori utilizzano propulsori endotermici diesel, pompe idrauliche volumetriche e telai pesanti in carpenteria saldata, operando in condizioni di esercizio gravose. Per questo motivo, le soluzioni sviluppate per l’isolamento delle cabine agricole trovano applicazione anche sui mezzi da cantiere.

In particolare, i concetti descritti nell’approfondimento sui Silent Block per Mezzi Agricoli: Applicazioni su Cabine, Assali e Vani Batteria evidenziano come la vibrazione non debba essere contrastata solo sotto il piano della cabina, ma anche nei punti critici di generazione del carico dinamico, come la sospensione dell’assale o l’alloggiamento dei vani batteria. Proteggere i vani batteria da oscillazioni continue previene la rottura interna delle piastre e i cortocircuiti degli elementi, prolungando sensibilmente la vita utile dell’accumulatore su escavatori e pale gommate.

Manutenzione e monitoraggio dell’usura dei supporti antivibranti in gomma-metallo

Gli elementi elastici in gomma-metallo sono soggetti a invecchiamento naturale ed usura meccanica dovuta all’esposizione continuativa ad agenti chimici e atmosferici. Nei cantieri, i supporti possono entrare in contatto frequente con idrocarburi, oli idraulici, grassi lubrificanti, radiazioni UV e forti escursioni termiche. Questi fattori possono indurre il rigonfiamento della gomma o, al contrario, la sua cristallizzazione, compromettendone le proprietà elastiche originarie.

Un piano di manutenzione periodica deve prevedere ispezioni visive volte a verificare l’assenza di fessurazioni superficiali sull’elastomero, segni di scollamento tra l’interfaccia gomma e la flangia metallica, o cedimenti permanenti dello spessore del supporto (compression set). Qualora si riscontrino anomalie, o si avverta un incremento del livello di rumore e vibrazione all’interno dell’abitacolo, è necessaria la sostituzione dei componenti per ripristinare le condizioni di sicurezza originarie.
