La fisica dello smorzamento nell’armamento ferroviario: isolamento delle vibrazioni e propagazione strutturale
La gestione delle sollecitazioni dinamiche indotte dal transito dei convogli ferroviari e metropolitani rappresenta una delle sfide più complesse nell’ambito dell’ingegneria civile e dell’armamento ferroviario. Le vibrazioni generate dal contatto ruota-rotaia si propagano attraverso i binari, le traverse e la massicciata, trasformandosi in rumore strutturale e vibrazioni a bassa frequenza. Questo fenomeno può compromettere l’integrità degli edifici circostanti, in particolare nei centri storici ad alta densità urbana sovrastanti le tratte metropolitane.
Il contenimento di queste sollecitazioni si ottiene applicando i principi dell’isolamento delle vibrazioni e dello smorzamento. L’inserimento di un elemento resiliente gomma-metallo nell’armamento ferroviario introduce una discontinuità di impedenza acustica e meccanica. Questo elemento agisce riducendo la trasmissione dell’energia cinetica al terreno circostante. La progettazione ingegneristica deve calibrare la frequenza propria del sistema per evitare fenomeni di risonanza con le frequenze di eccitazione tipiche del materiale rotabile in transito.
L’isolamento delle vibrazioni differisce dallo smorzamento puro: il primo riduce la trasmissione dell’energia vibrazionale attraverso la flessibilità del supporto, mentre il secondo dissipa l’energia meccanica trasformandola in calore attraverso l’isteresi interna dell’elastomero.
Soluzioni applicative nell’infrastruttura: tappetini sotto-zavorra e supporti per piastre di fondazione
Le moderne linee ferroviarie richiedono soluzioni differenziate in base alla tipologia di posa del binario. Nelle tratte tradizionali su massicciata si utilizzano sistemi di isolamento sotto-massicciata (Under-Ballast Mats, o UBM) e i tappetini sotto-traversina (Under-Sleeper Pads, o USP). Questi dispositivi riducono la polverizzazione del pietrisco dovuta ai carichi ciclici, estendendo la vita utile dell’armamento e stabilizzando la geometria del binario.

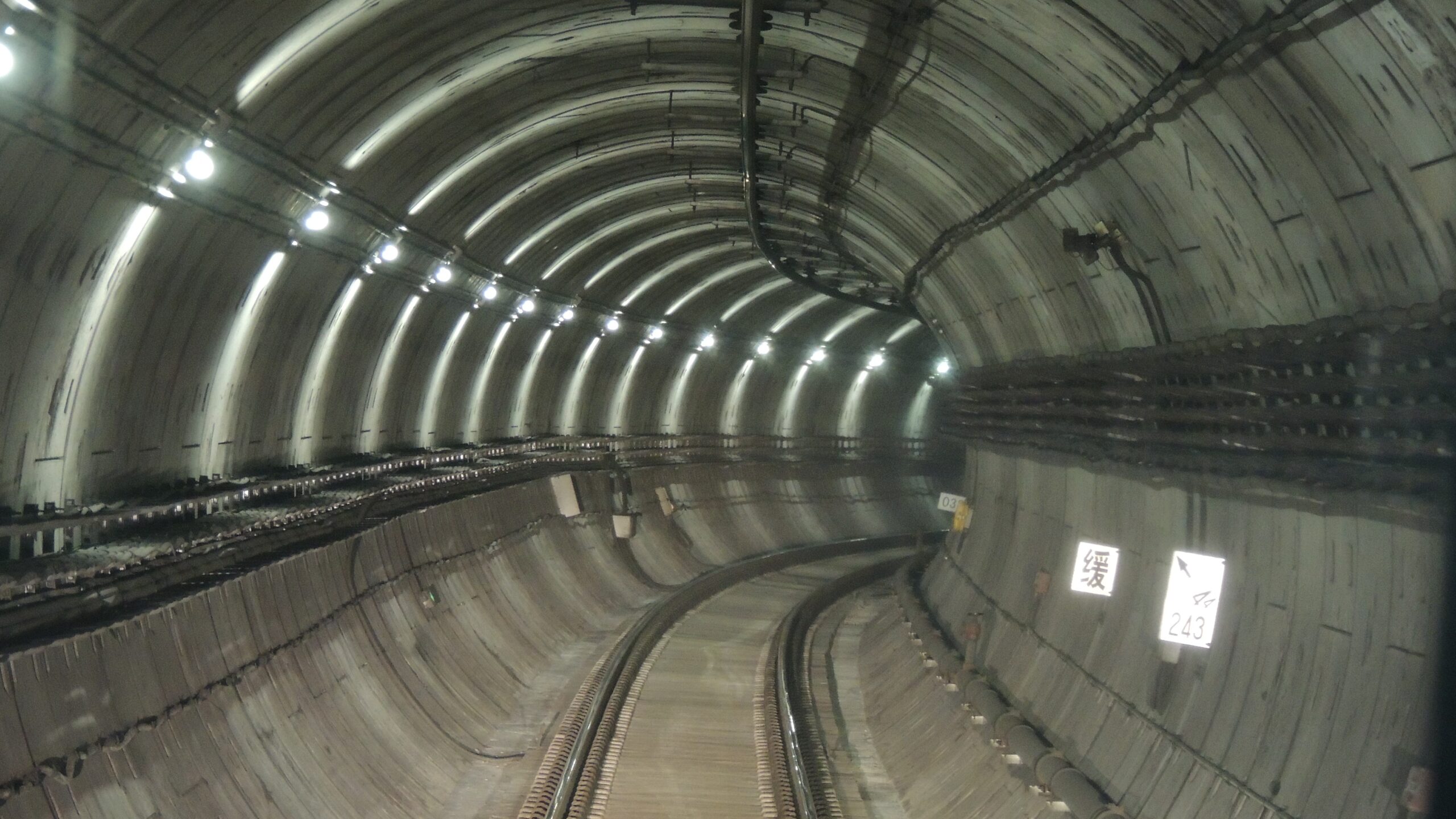

Nelle tratte metropolitane cittadine, per salvaguardare gli edifici storici adiacenti, si ricorre spesso a sistemi a soletta fluttuante (Mass-Spring Systems) sostenuti da supporti per piastre di fondazione ad alte prestazioni. Questa configurazione consente di isolare le vibrazioni a bassissima frequenza (sotto i 15 Hz), che sono le più difficili da attenuare e le più dannose per le fondazioni degli edifici storici e delle infrastrutture monumentali.
| Tipologia di Soluzione | Applicazione Tipica | Frequenza Propria Target (Hz) | Vantaggi Principali |
|---|---|---|---|
| Tappetini sotto-traversina (USP) | Linee ferroviarie standard su massicciata | 15 – 25 Hz | Riduzione dell’usura del pietrisco, stabilità geometrica del binario |
| Isolamento sotto-massicciata (UBM) | Tratte ad alta velocità e linee merci | 10 – 20 Hz | Attenuazione delle vibrazioni strutturali nel terreno |
| Supporti per piastre fluttuanti | Metropolitane in aree urbane storiche | 5 – 12 Hz | Massimo abbattimento del rumore strutturale a bassa frequenza |
Parametri di calcolo e criteri di scelta: dal carico statico alla frequenza propria del sistema
La specifica tecnica di un sistema antivibrante per armamento ferroviario non può prescindere da una rigorosa analisi dinamica. Gli ingegneri e i contractor civili devono valutare una serie di parametri fisici per garantire l’efficacia del sistema nel lungo periodo. I criteri di scelta fondamentali includono la rigidezza statica e dinamica, il fattore di perdita e la resistenza ai carichi ambientali.
- Determinazione del carico statico: calcolo della forza verticale costante generata dal peso proprio della struttura (rotaie, traverse, piastra di fondazione) e dal carico per asse del convoglio statico.
- Valutazione del carico dinamico: calcolo delle sollecitazioni impulsive generate dal transito dei treni alla massima velocità d’esercizio, considerando i coefficienti di amplificazione dinamica.
- Definizione della frequenza propria del sistema: dimensionamento dell’elastomero per ottenere una frequenza propria di risonanza sufficientemente lontana dalle frequenze di eccitazione indotte dai convogli.
- Verifica del rapporto di rigidezza: controllo del rapporto tra rigidezza dinamica e rigidezza statica (rapporto Kdyn/Kstat), che per un buon elastomero ferroviario deve mantenersi il più basso possibile per ottimizzare le prestazioni acustiche senza compromettere la stabilità del binario.
- Scelta della durezza Shore e dei materiali: selezione della mescola di gomma-metallo idonea, garantendo stabilità termica nel range da -20°C a +70°C e resistenza ai cicli di fatica umida.
Infrastruttura vs Materiale Rotabile: il legame tra armamento e isolamento delle carrozze ferroviarie
L’efficacia complessiva di una linea ferroviaria in termini di comfort e silenziosità si basa sull’interazione dinamica tra l’infrastruttura fissa e il veicolo. Mentre l’armamento attenua la propagazione delle vibrazioni verso l’esterno, i sistemi di sospensione primaria e secondaria del materiale rotabile proteggono l’interno dei veicoli e i passeggeri dalle sollecitazioni strutturali ad alta e bassa frequenza.
La progettazione delle carrozze richiede l’adozione di supporti antivibranti dedicati per l’isolamento dei carrelli, dei motori di trazione e dei compressori di bordo. Per comprendere appieno la complessità di questi sistemi mobili e come si interfacciano con le vibrazioni residue provenienti dal binario, è possibile approfondire le soluzioni applicate sul veicolo consultando la sezione dedicata agli antivibranti per carrozze ferroviarie.
L’accoppiamento dinamico ruota-rotaia genera forze d’eccitazione che si distribuiscono simmetricamente: l’armamento ferroviario assorbe la quota diretta al terreno, mentre le sospensioni del veicolo isolano la cassa della carrozza.
Ufficio Tecnico DAB Antivibranti
Gamma DAB: antivibranti a flange per grandi carichi e sistemi su misura per il settore ferroviario
DAB Antivibranti vende soluzioni in gomma-metallo specifiche per l’isolamento delle grandi strutture di fondazione e dell’armamento. Grazie a oltre 40 anni di esperienza nella formulazione di mescole ad alte prestazioni, l’azienda è in grado di offrire prodotti che rispondono alle esigenze del mercato. Tra le soluzioni più impiegate spiccano gli antivibranti a flange per grandi carichi e le piastre elastomeriche customizzate.
Le soluzioni DAB si distinguono per l’elevata resistenza alle sollecitazioni di taglio e compressione combinata, garantendo la costanza delle proprietà elastiche anche dopo milioni di cicli di carico. Per l’isolamento continuo di piastre di fondazione e l’alloggiamento elastico delle rotaie, l’utilizzo di specifiche lastre antivibranti in elastomero consente di distribuire uniformemente i carichi localizzati, abbattendo drasticamente la trasmissione del rumore strutturale ad alta frequenza.
Errori da evitare nella specifica e posa degli antivibranti per linee ferroviarie e metropolitane
L’efficacia di un ottimo isolamento dinamico può essere annullata da errori commessi in fase di progettazione esecutiva o durante la posa in opera. Uno dei problemi più diffusi è il cosiddetto bypass acustico, che si verifica quando elementi rigidi (come detriti di calcestruzzo, staffe metalliche non isolate o sistemi di drenaggio non flessibili) creano un contatto diretto tra la parte isolata e la struttura di fondazione, vanificando le proprietà elastiche dell’elastomero.
Un altro errore critico è l’errata valutazione dello scorrimento viscoso (creep) a lungo termine. Se l’elastomero non è formulato correttamente per sopportare il carico statico permanente, subirà una deformazione progressiva che ne ridurrà lo spessore utile, alterando la frequenza propria del sistema e riducendone l’efficacia isolante nel corso degli anni.
Quadro normativo, D.Lgs. 81/08 e abbattimento dell’inquinamento acustico ambientale
Il contenimento delle vibrazioni e del rumore strutturale risponde a precisi obblighi di legge nazionali ed europei. A livello ambientale, la normativa impone limiti severi all’immissione di rumore e vibrazioni nelle aree residenziali adiacenti alle linee ferroviarie. L’installazione di sistemi antivibranti per armamento ferroviario costituisce la tecnologia di mitigazione alla sorgente più efficace per rispettare i requisiti di compatibilità acustica urbana.
All’interno delle aree di lavoro e dei cantieri di manutenzione, trova applicazione il D.Lgs. 81/08 (Testo Unico sulla Salute e Sicurezza sul Lavoro), che impone la valutazione e la riduzione dei rischi da esposizione a vibrazioni meccaniche per gli operatori. L’adozione di soluzioni elastiche integrate riduce l’usura delle macchine di manutenzione e protegge la salute del personale operante sulla tratta. Per approfondire il quadro normativo legato alla sicurezza nei luoghi di lavoro e alle soluzioni industriali applicabili, è possibile consultare la guida su come ridurre il propagarsi di rumori e vibrazioni con gli antivibranti in gomma.
Richiedi un preventivo per la tua soluzione antivibrante — Contatta DAB al numero +39 02.90782170 oppure via email all’indirizzo: info@dab-antivibranti.it
