Antivibranti per carrozze ferroviarie

Il ruolo dei supporti gomma-metallo nell’isolamento dalle vibrazioni nelle carrozze ferroviarie

La progettazione delle carrozze ferroviarie e del materiale rotabile moderno impone una gestione rigorosa delle sollecitazioni dinamiche ad alta e bassa frequenza. Mentre le macro-sollecitazioni generate dalle asperità geometriche dei binari vengono smorzate dai sistemi di sospensione primaria e secondaria, esiste uno spettro di micro-vibrazioni ad alta frequenza che si propaga direttamente attraverso la carrozzeria e i lamierati del telaio. Questo fenomeno di propagazione strutturale ricalca le medesime criticità fisiche riscontrabili nell’analisi delle sollecitazioni dinamiche sui componenti di carrozzeria e telaio in altri settori dei trasporti, dove i lamierati non isolati fungono da cassa di risonanza per i disturbi generati dagli organi in movimento.

Poiché l’acciaio e le leghe metalliche che costituiscono l’ossatura portante del veicolo presentano un coefficiente di smorzamento interno estremamente ridotto, le forze dinamiche alternate non vengono dissipate spontaneamente, ma si trasmettono lungo le giunzioni rigide. Come rilevato nello studio sull’isolamento delle carpenterie metalliche industriali, l’assenza di un elemento di svincolo elastico accelera l’usura precoce dei collegamenti strutturali e causa l’insorgenza di rumore strutturale all’interno dei vani passeggeri.

Per contrastare questa trasmissione di energia cinetica si ricorre all’installazione di antivibranti per carrozze ferroviarie. Sotto l’azione delle sollecitazioni dinamiche, l’elastomero interposto subisce una deformazione elastica controllata, convertendo la quota di energia meccanica in calore mediante smorzamento isteretico. Questo disaccoppiamento meccanico scherma la carrozzeria dalle frequenze di disturbo, salvaguardando l’integrità delle lamiere e riducendo il livello di pressione sonora nello scompartimento.

Frequenza propria e carichi dinamici: i parametri tecnici per dimensionare l’antivibrante ferroviario

L’efficacia di un sistema di isolamento delle vibrazioni dipende dal corretto calcolo dei parametri fisici d’impianto. Il punto di partenza è la definizione del carico statico (forza costante applicata sul supporto dovuta al peso proprio delle strutture, espressa in decanewton o chilogrammi) a cui va sommato il carico dinamico complessivo, che tiene conto delle accelerazioni, decelerazioni e forze sussultorie longitudinali e trasversali generate dal convoglio in corsa.

Un altro fattore determinante è la durezza Shore A della mescola in gomma (indice della rigidezza del materiale elastico). Nel settore ferroviario si impiegano prevalentemente durezze comprese tra i 40 e i 70 Shore A. Una durezza Shore troppo elevata aumenta la rigidezza dinamica del supporto, inficiando lo smorzamento delle micro-vibrazioni ad alta frequenza; al contrario, una durezza troppo bassa espone l’elastomero al rischio di deformazione permanente o schiacciamento completo (“a pacco”) sotto l’effetto dei carichi impulsivi transitori.

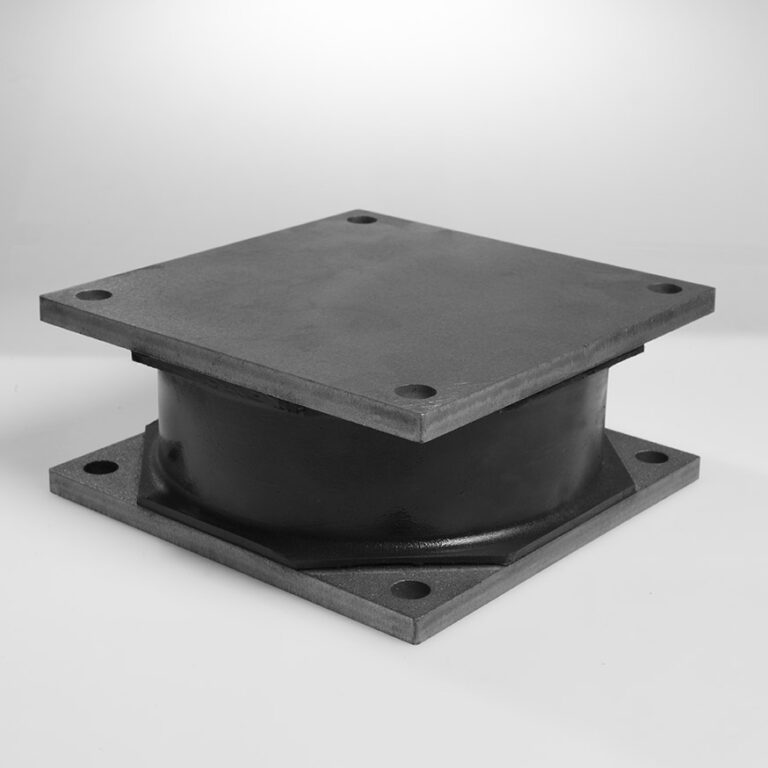

Antivibranti a flange per grandi carichi: la protezione strutturale del collegamento cassa-carrello

Il punto di accoppiamento tra la cassa portante della carrozza e il carrello ferroviario rappresenta una delle zone strutturali più sollecitate. Questa interfaccia deve sostenere la massa sospesa della cabina e resistere contemporaneamente a carichi dinamici d’impatto verticali e a forze di taglio trasversali che si generano durante l’inserimento in curva o nei cambi di pendenza della linea ferroviaria. Per dissipare queste forze multidirezionali si ricorre agli antivibranti a flange per grandi carichi.

Questi dispositivi gomma-metallo sono caratterizzati da flange metalliche esterne che consentono un ancoraggio meccanico sicuro alla carpenteria metallica, distribuendo il carico statico e dinamico in modo uniforme su una superficie estesa. Il processo di vulcanizzazione della gomma sugli inserti in acciaio garantisce un’adesione molecolare elevata, prevenendo fenomeni di distacco o fessurazione dell’elastomero anche in presenza di forti sollecitazioni di taglio e compressione combinata, tipiche dell’esercizio ferroviario pesante.

Isolamento vibrazionale degli impianti ausiliari di bordo: HVAC, compressori e gruppi elettrogeni

Sulle carrozze ferroviarie sono alloggiate diverse unità ausiliarie necessarie al funzionamento dei servizi di bordo: gruppi HVAC per il condizionamento dell’aria, compressori d’aria per l’impianto frenante pneumatico e gruppi elettrogeni ausiliari. Trattandosi di macchinari caratterizzati da parti rotanti o moti alternativi, essi generano forze alterne continue che, propagandosi attraverso i telai di supporto, rischiano di indurre fenomeni di risonanza strutturale sulla lamiera della carrozza.

Per isolare in modo corretto queste macchine senza alterare l’integrità delle carpenterie di alloggiamento, si segue un protocollo operativo specifico:

1. Calcolo del peso effettivo del macchinario e determinazione esatta del baricentro per calcolare la distribuzione dei pesi su ciascun punto di appoggio.
2. Individuazione della frequenza di eccitazione principale, derivata dalla velocità di rotazione (espressa in giri al minuto) dei motori elettrici o dei pistoni dei compressori.
3. Selezione di supporti antivibranti a campana SUCON o sistemi della linea SURMAC, dotati di una struttura metallica a campana che protegge l’elastomero da agenti esterni e impedisce il distacco del macchinario grazie a un limitatore di corsa di sicurezza integrato.
4. Fissaggio di collarini e barre antivibranti lungo le tubazioni rigide e i condotti di mandata e ritorno, in modo da evitare la trasmissione delle oscillazioni fluide alle pareti di passaggio.

La stabilità del montaggio è fondamentale per garantire che le apparecchiature rimangano saldamente ancorate al telaio anche in presenza di accelerazioni improvvise, frenate di emergenza o scossoni dinamici durante la marcia.

Tappetini e lastre antivibranti in elastomero per il disaccoppiamento del pavimento interno

L’isolamento delle vibrazioni non si limita ai componenti meccanici sottocassa, ma interessa direttamente la pavimentazione interna dei vagoni per migliorare il comfort e proteggere le strutture interne dall’affaticamento da vibrazione. Le onde vibrazionali ad alta frequenza che risalgono dal carrello si convertono in fastidiosi rumori aerei all’interno dello scompartimento. Per interrompere questo percorso di trasmissione acustica, si applicano le lastre antivibranti in elastomero.

Questi elementi in elastomero vengono inseriti tra il telaio metallico strutturale della carrozza e il piano di calpestio in legno o materiale composito. La speciale conformazione geometrica (ad esempio con profili tacchettati) consente di ottimizzare la deflessione elastica sotto carico statico, garantendo un’adeguata stabilità al camminamento dei passeggeri. Questo approccio riprende i criteri di protezione e riduzione dell’energia cinetica adottati per i tappetini antivibranti per linee di processo industriali, salvaguardando al contempo gli arredi interni e le canaline passacavi dalle sollecitazioni continue.

Resistenza alla corrosione e fattori ambientali nei sistemi antivibranti ferroviari sotto-cassa

I supporti antivibranti installati sotto la scocca delle carrozze operano in condizioni ambientali particolarmente gravose. Sono continuamente esposti all’umidità, ai cicli di gelo-disgelo, ai depositi salini invernali e alle polveri metalliche abrasive provenienti dall’usura dei freni e delle linee aeree di contatto. Inoltre, possono entrare in contatto con oli idraulici, idrocarburi e detergenti chimici aggressivi impiegati nelle stazioni di manutenzione.

In assenza di una protezione adeguata, l’azione combinata degli agenti atmosferici e chimici provoca l’invecchiamento precoce della gomma e l’ossidazione delle parti metalliche, compromettendo l’adesione chimica del giunto gomma-metallo. Per assicurare la longevità del sistema di smorzamento si utilizzano supporti antivibranti resistenti alla corrosione. Questi dispositivi integrano inserti in acciaio inossidabile o sono sottoposti a trattamenti protettivi superficiali avanzati (quali zincatura e verniciatura protettiva), mentre le mescole elastomeriche vengono additivate con stabilizzanti chimici resistenti all’ozono, ai raggi UV e all’invecchiamento termico.

Errori comuni nella progettazione del sistema di smorzamento per carrozze ferroviarie

Un errore metodologico ricorrente nella scelta di un supporto antivibrante consiste nel considerare unicamente il carico statico verticale del sistema. Questa semplificazione trascura le sollecitazioni dinamiche di taglio e di trazione che si sviluppano lungo l’asse longitudinale e trasversale durante le fasi di accelerazione e frenatura del treno. Una sollecitazione non prevista lungo questi assi può provocare deformazioni anomale della gomma, accelerando i fenomeni di fatica meccanica e fessurazione locale.

L’invecchiamento termico e dinamico della gomma nel corso degli anni d’esercizio rappresenta un ulteriore aspetto critico. Sotto l’azione continua dei carichi ciclici e delle escursioni di temperatura, la rigidezza dell’elastomero tende ad aumentare, provocando uno spostamento della frequenza propria del supporto verso valori più alti. Se questo slittamento non viene previsto in fase di progetto, la frequenza propria può avvicinarsi a quella di eccitazione dei sistemi ausiliari, annullando l’efficacia dello smorzamento.

Ufficio Tecnico DAB Antivibranti

Infine, l’impiego di accoppiamenti filettati privi di sistemi antisvitamento meccanici o chimici costituisce una causa frequente di allentamento dei fissaggi sottoposti a micro-vibrazioni ad alta frequenza. Per evitare questi inconvenienti e garantire un corretto isolamento nel tempo, il calcolo e il dimensionamento dei sistemi antivibranti devono essere verificati con il supporto dei tecnici del settore.
