Supporti Antivibranti per Granulatori di Plastica e Mulini di Macinazione

Sollecitazioni dinamiche nei granulatori di plastica: perché l’isolamento elastico è indispensabile

I granulatori e i mulini per il riciclo e la trasformazione delle materie plastiche operano in condizioni di sollecitazione meccanica severa. Il taglio rotativo ad alta velocità, necessario per ridurre i polimeri in granuli, genera impulsi d’urto continui e ad alta frequenza che si propagano dal rotore direttamente al telaio del macchinario. Questi picchi transitori di forza, causati dall’impatto ripetuto delle lame rotanti contro le contro-lame fisse, producono onde d’urto che compromettono la precisione geometrica dei componenti di taglio.

Nei reparti di trasformazione dei polimeri, la stabilità strutturale delle apparecchiature è un requisito fondamentale per preservare le tolleranze geometriche microscopiche imposte dagli standard industriali. Senza un adeguato disaccoppiamento elastico, l’energia vibrazionale si scarica sulle fondazioni e sulle strutture adiacenti, accelerando l’usura dei cuscinetti del rotore e causando micro-fratture per fatica nel basamento d’acciaio delle macchine destinate allo stampaggio a iniezione, all’estrusione e al soffiaggio. L’integrazione di un isolamento elastico macchinari per la lavorazione della plastica diventa quindi essenziale non solo per preservare l’integrità strutturale del granulatore stesso, ma anche per garantire l’allineamento ottimale del gruppo di taglio. Mantenere costante il gioco tra le lame riduce l’assorbimento di potenza elettrica e previene la formazione di polveri fini indesiderate durante la granulazione.

Inoltre, l’abbattimento delle vibrazioni strutturali si riflette in modo diretto sulla riduzione del rumore aereo irradiato dalle lamiere e dai carter del macchinario. L’impiego di idonei antivibranti in gomma per proteggere i lavoratori dalle vibrazioni risponde in modo rigoroso ai requisiti del Decreto Legislativo 81/08, il quale, impone l’obbligo per i datori di lavoro di valutare e limitare l’esposizione continuativa alle vibrazioni meccaniche all’interno degli ambienti industriali, causa primaria di malattie professionali a carico dell’apparato muscolo-scheletrico, vascolare e neurologico.

Parametri di calcolo per la scelta dell’antivibrante: carico statico, dinamico e frequenza di risonanza

La selezione di un supporto antivibrante per applicazioni gravose nel settore del riciclo della plastica deve fondarsi su precisi parametri fisici del sistema oscillante per evitare fenomeni distruttivi di amplificazione dinamica. I vettori di forza da considerare includono:

• Carico statico: la forza costante esercitata sul supporto elastico, determinata dal peso proprio del granulatore, del motore elettrico e degli accessori strutturali ripartito sui punti di appoggio (misurato in Newton, N, o chilogrammi-forza).
• Carico dinamico: la componente variabile nel tempo che si sovrappone al carico statico, originata dalle forze d’inerzia rotative sbilanciate, dall’effetto giroscopico del rotore e dagli urti impulsivi generati dal taglio dei blocchi di plastica rigida.
• Frequenza di eccitazione: legata direttamente alla velocità di rotazione del motore e del rotore di taglio (espressa in Hertz, Hz, derivata dai giri al minuto).

Determinare la durezza Shore (Sh) della mescola elastomerica (solitamente compresa tra 45 Sh e 70 Sh) è essenziale per calcolare la freccia statica, ovvero lo schiacciamento iniziale del supporto sotto il peso del macchinario. Un corretto valore di deflessione assicura che il punto di lavoro del supporto rimanga nel campo di deformazione elastica lineare del sistema gomma-metallo, ottimizzando lo smorzamento senza rischiare il collasso a pacco del componente.

Supporti a campana SUCON vs antivibranti a flange per grandi carichi: quale scegliere per i granulatori industriali?

I progettisti di impianti di riciclaggio si trovano a dover valutare la configurazione geometrica ottimale per i punti di appoggio dei mulini di triturazione. Le due soluzioni d’elezione proposte da DAB Antivibranti sono i supporti antivibranti a campana e gli antivibranti a flange per grandi carichi.

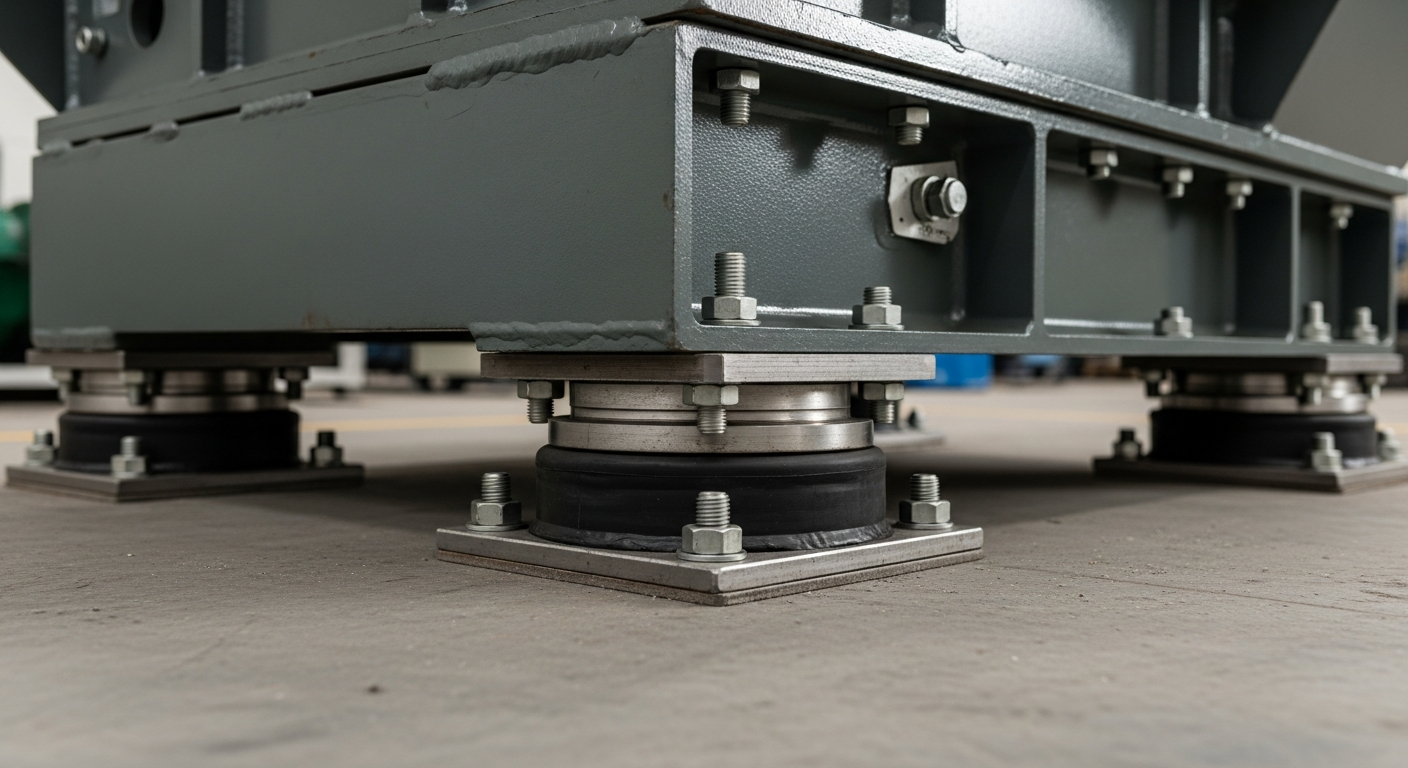

I supporti antivibranti a campana offrono un comportamento elastico eccellente per granulatori di medie dimensioni operanti a regimi di rotazione elevati. Grazie alla loro struttura chiusa, la gomma interna è protetta dallo sgocciolamento accidentale di fluidi idraulici o oli lubrificanti. Al contrario, quando si affrontano trituratori industriali o granulatori pesanti con carichi di sbilanciamento dinamico estremo, gli antivibranti a flange per grandi carichi offrono una superficie di appoggio e fissaggio a terra superiore, garantendo stabilità antiribaltamento anche durante le fasi transitorie di avviamento e arresto del macchinario. Per applicazioni specifiche, la gamma include anche soluzioni specializzate come i supporti antivibranti linea SURMAC, progettati per garantire stabilità e rigidezza controllata.

I 3 errori più frequenti nel disaccoppiamento antivibrante di un trituratore o granulatore

L’efficacia di un isolamento elastico può essere compromessa da errori in fase di integrazione e installazione. Analizzare questi punti deboli previene costosi fermi macchina e interventi di manutenzione straordinaria.

1. Sottodimensionamento basato solo sulla massa statica: Calcolare i supporti considerando unicamente il peso del macchinario a riposo (carico statico) è un errore frequente. Durante il taglio di polimeri ad alta densità (come blocchi di spurgo in policarbonato o poliammide), le forze d’urto dinamiche possono triplicare istantaneamente il carico gravante sui supporti, portando l’elastomero oltre il limite di snervamento.
2. Creazione di ponti acustici e vibrazionali rigidi: Installare eccellenti antivibranti per macchine industriali sotto il basamento risulta inefficace se poi si collegano le tubazioni di aspirazione dei granuli, i cavi elettrici di potenza o le tramogge di carico alle pareti dello stabilimento tramite staffe metalliche rigide. Le vibrazioni cortocircuitano i supporti elastici e si propagano liberamente attraverso questi canali rigidi. Per isolare questi elementi, è raccomandato l’uso di collarini e barre antivibranti o tappetini antivibranti specifici.
3. Mancata compensazione delle forze di trazione e taglio: Durante l’avviamento del motore elettrico, la coppia torcente genera forze di taglio orizzontali sui supporti. Se gli antivibranti scelti non possiedono una rigidezza radiale controllata, il granulatore subirà spostamenti trasversali eccessivi, accelerando l’usura dei giunti di trasmissione e disallineando le cinghie.

Resistenza a oli, calore e polveri polimeriche: l’importanza della mescola gomma-metallo nei processi di riciclo

L’ambiente operativo all’interno di un impianto di riciclo delle materie plastiche è gravoso. I supporti elastici si trovano a operare in presenza di polveri polimeriche abrasive, calore indotto dall’attrito di taglio e, spesso, contaminazione da lubrificanti o detergenti derivanti dalle linee di lavaggio delle plastiche da post-consumo.

La qualità del legame gomma-metallo è il fattore determinante per la vita utile del componente. Le mescole sono formulate per mantenere stabili le proprie caratteristiche di smorzamento e rigidezza anche in presenza di ampi intervalli di temperatura operativa, evitando l’indurimento precoce della gomma che ridurrebbe l’efficienza di isolamento.
