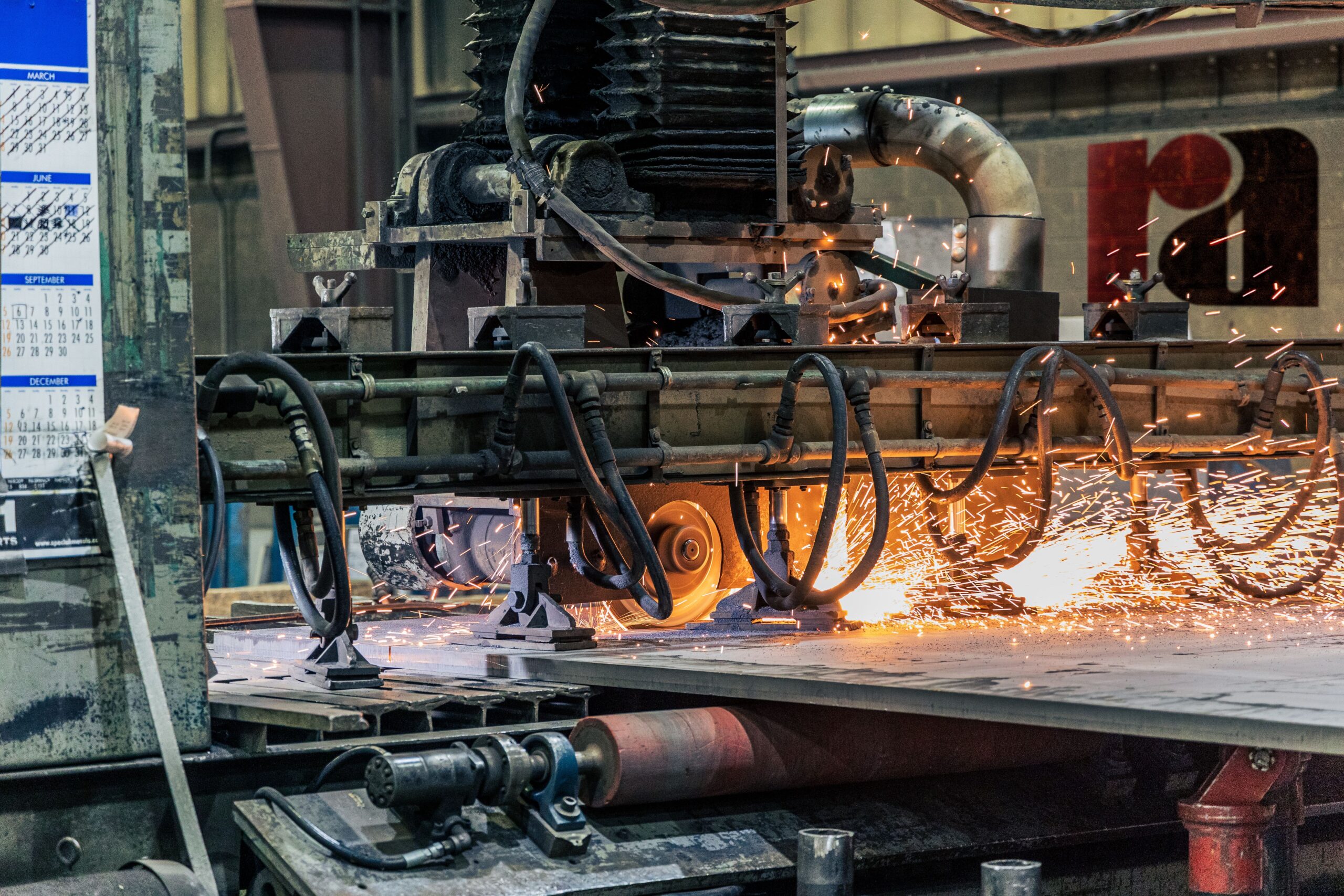

Antivibranti per linee di lavorazione lamiere

La dinamica delle vibrazioni nelle linee di lavorazione lamiere: sfide strutturali e operative

Le linee automatiche di deformazione, taglio e profilatura della lamiera immettono nell’ambiente industriale una quantità massiccia di energia cinetica sotto forma di shock transienti e oscillazioni armoniche continue. I macchinari pesanti integrati in queste linee — tra cui presse idrauliche e meccaniche, magli, cesoie e punzonatrici — sono regolati da complessi cinematismi che generano forze d’impatto ad alta intensità. Se queste sollecitazioni dinamiche non vengono intercettate all’altezza del basamento tramite opportuni sistemi di isolamento delle vibrazioni, si propagano attraverso la pavimentazione industriale sotto forma di onde elastiche strutturali.

La trasmissione incontrollata di tali onde mette a repentaglio sia l’integrità strutturale del fabbricato, sia l’efficienza delle tecnologie di precisione limitrofe. All’interno dello stesso stabilimento, sistemi di taglio laser ad alta definizione, centri di lavoro a controllo numerico computerizzato (CNC) e macchine di misura tridimensionali subiscono derive microscopiche che ne compromettono la taratura e la precisione geometrica dei pezzi lavorati. L’adozione di specifici antivibranti per la lavorazione di acciaio, alluminio e pvc consente di dissipare l’energia cinetica generata dai motori elettrici e dagli organi meccanici in movimento, isolando le sorgenti di disturbo direttamente alla base.

Shock dinamico vs vibrazione continua: come scegliere tra antivibranti a campana SUCON e supporti flangiati

La corretta ingegnerizzazione del sistema di isolamento elastico richiede una distinzione netta tra lo shock dinamico impulsivo (tipico di una cesoia o di una punzonatrice) e la vibrazione continua (prodotta dagli organi rotanti delle profilatrici o dei gruppi di traino). I transitori ad alta energia richiedono un supporto capace di deformarsi rapidamente per immagazzinare l’urto e smorzarlo in tempi brevi. L’eccitazione oscillatoria costante richiede invece un disaccoppiamento tarato con precisione sulla frequenza propria (Fn) del sistema, in modo da evitare la risonanza con le frequenze di funzionamento delle macchine.

Per rispondere a queste sollecitazioni, la gamma di prodotti DAB Antivibranti include dispositivi differenziati per comportamento cinematico e capacità di carico. Gli antivibranti a campana SUCON e gli antivibranti a flange per grandi carichi offrono soluzioni dedicate a seconda dei vettori di forza agenti sul basamento delle macchine:

Isolamento di presse e centri di taglio integrati nella linea: il ruolo dei supporti ad alta capacità di carico

Nelle linee di deformazione della lamiera, le presse rappresentano i macchinari più critici sotto il profilo vibroacustico. L’impatto violento dello stampo sul foglio metallico genera un picco di forza che si scarica istantaneamente sul telaio e sulla pavimentazione. Senza un adeguato isolamento, la dinamica degli urti accelera l’usura precoce dei componenti meccanici, induce fessurazioni nel calcestruzzo e causa perdite di planarità del semilavorato. L’adozione di specifici antivibranti per presse idrauliche e meccaniche si rivela essenziale per assorbire questi shock dinamici d’impatto prima che si propaghino alle strutture attigue.

Nei centri di taglio integrati, dove le teste di punzonatura e le lame operano a frequenze di ciclo molto elevate, l’uso di supporti in gomma-metallo progettati su misura permette di dissipare l’energia cinetica generata dai motori elettrici e dagli organi di trasmissione. L’isteresi elastica della mescola in gomma riduce l’ampiezza delle oscillazioni, preservando la precisione millimetrica delle guide lineari del centro di taglio e migliorando la qualità della finitura sui bordi dei materiali lavorati, siano essi acciaio, alluminio o pvc.

Livellamento e precisione millimetrica nelle profilatrici: l’efficacia dei supporti della linea SURMAC

Le profilatrici a rulli richiedono una coassialità rigorosa tra le stazioni di formatura successive. Un disallineamento microscopico del basamento dovuto a cedimenti o a irregolarità della pavimentazione può causare torsioni della lamiera, variazioni anomale nello spessore del profilo e usura asimmetrica dei rulli. Per prevenire questi problemi è necessario combinare l’isolamento acustico e vibrazionale con un sistema di regolazione micrometrica dell’altezza sotto carico.

I supporti antivibranti linea SURMAC di DAB Antivibranti uniscono la flessibilità di una mescola elastomerica ad alta tecnologia a un meccanismo di livellamento integrato di precisione. Questo design consente di distribuire uniformemente i carichi statici e di compensare le imperfezioni del piano di posa. Per il corretto bilanciamento e livellamento dei macchinari utensili industriali, l’impiego di questi sistemi previene le flessioni interne del basamento, garantendo stabilità dimensionale costante durante il flusso della lamiera. Maggiori dettagli sulle metodologie di posa e stabilizzazione sono disponibili nella sezione dedicata ai tappetini antivibranti per macchine utensili – livellamento macchinari.

Isolamento delle fondazioni e protezione d’area: l’uso di tappetini e lastre antivibranti in elastomero

Nei contesti industriali caratterizzati da forze d’urto d’intensità estrema (come nel caso di grandi magli o punzonatrici ad alta velocità), il montaggio di singoli supporti sotto il basamento della macchina potrebbe non essere sufficiente. In questi casi si rende necessaria la progettazione di un blocco di fondazione inerziale in calcestruzzo armato, isolato dal terreno circostante tramite l’inserimento di una barriera elastica continua.

L’applicazione di specifiche lastre antivibranti in elastomero sul fondo e sulle pareti laterali della fossa di fondazione consente di sfruttare i principi fisici dell’isolamento elastico e dello smorzamento. La mescola elastomerica assorbe l’energia dello shock dinamico e ne attenua la trasmissione alle fondazioni del capannone. I medesimi principi fisici di gestione del rumore strutturale e delle sollecitazioni dinamiche continue trovano applicazione in contesti gravosi come quelli delle lavatrici e centrifughe ad alta portata, dove lo smorzamento delle vibrazioni nelle lavanderie industriali protegge i solai e le strutture portanti dall’inquinamento acustico strutturale indotto dai cicli di centrifuga rapida.

L’isolamento di area mediante lastre in gomma garantisce che le vibrazioni a bassa frequenza generate dalle lavorazioni della lamiera vengano dissipate prima di raggiungere le aree sensibili degli stabilimenti produttivi, preservando la precisione dei reparti di collaudo e metrologia.

I parametri fisici per il dimensionamento: frequenza propria, durezza Shore e calcolo del carico statico e dinamico

La selezione e il dimensionamento di un sistema antivibrante in gomma-metallo devono basarsi su rigorosi parametri fisici per evitare il fenomeno della risonanza, che amplificherebbe le vibrazioni anziché abbatterle. La corretta procedura di calcolo richiede l’analisi delle seguenti variabili ingegneristiche:

1. Calcolo del carico statico e dinamico: determinazione del peso totale del macchinario (inclusi stampi, accessori e fluidi interni) e distribuzione dello stesso sui singoli punti di appoggio per calcolare la reazione vincolare statica, integrando le forze d’inerzia generate dai componenti in movimento (carico dinamico).
2. Misurazione della frequenza di eccitazione principale (Ff): determinazione della frequenza d’uso della macchina, ad esempio i colpi al minuto della pressa o i giri al minuto (RPM) dei motori elettrici principali.
3. Definizione della durezza Shore: selezione della durezza Shore della mescola in elastomero (solitamente compresa in un range definito tra morbido e rigido) per garantire la corretta deflessione elastica sotto il carico statico di progetto.
4. Valutazione della frequenza propria del sistema (Fn): calcolo della frequenza propria del sistema isolante in base alla rigidezza del supporto e alla massa soprastante. Per ottenere un isolamento efficace (superiore all’80%), il rapporto tra la frequenza di eccitazione e la frequenza propria (Ff/Fn) deve essere ampiamente superiore a 1,4142.

Errori comuni nella progettazione del sistema di isolamento elastico per linee lamiera

L’errore più frequente riscontrato nell’impiantistica industriale è il sovradimensionamento dei supporti elastici. Scegliere supporti troppo rigidi per paura di cedimenti meccanici impedisce alla gomma di lavorare nel proprio campo di deflessione ottimale. Il sistema risultante presenterà una frequenza propria troppo elevata, vicina o coincidente con la frequenza di eccitazione della linea, vanificando l’effetto di isolamento.

Un altro fattore critico è la presenza di bypass o cortocircuiti meccanici. Si verifica un cortocircuito quando la pressa o la profilatrice viene correttamente installata su supporti elastici, ma le tubazioni idrauliche, i cavi elettrici, i convogliatori di sfridi o le barriere di protezione perimetrali vengono ancorati rigidamente sia alla macchina che alla pavimentazione senza l’interposizione di giunti elastici, condotte flessibili o raccordi antivibranti. La vibrazione elude così l’azione dei supporti principali e si propaga indisturbata attraverso queste vie di fuga rigide.

Conformità normativa e sicurezza sul lavoro: la riduzione delle vibrazioni per la tutela degli operatori

La riduzione delle vibrazioni all’interno dei reparti di lavorazione delle lamiere risponde a precise disposizioni legislative in materia di salute e sicurezza sui luoghi di lavoro (D. Lgs. 81/2008). L’esposizione prolungata dei lavoratori alle vibrazioni trasmesse al corpo intero (WBV – Whole Body Vibration) o al sistema mano-braccio (HAV – Hand-Arm Vibration) può provocare patologie osteoarticolari e disturbi circolatori cronici, oltre ad alimentare l’inquinamento acustico ambientale causato dal rumore strutturale dei macchinari.

L’integrazione di sistemi di smorzamento alla base delle linee produttive attenua significativamente lo stress vibrazionale trasmesso alla pavimentazione dei reparti, salvaguardando il personale presente nelle aree operative. Per un approfondimento tecnico sull’impiego dei dispositivi elastomerici a protezione della salute nei reparti di processo, è possibile consultare lo studio sui antivibranti in gomma per proteggere i lavoratori dalle vibrazioni.
