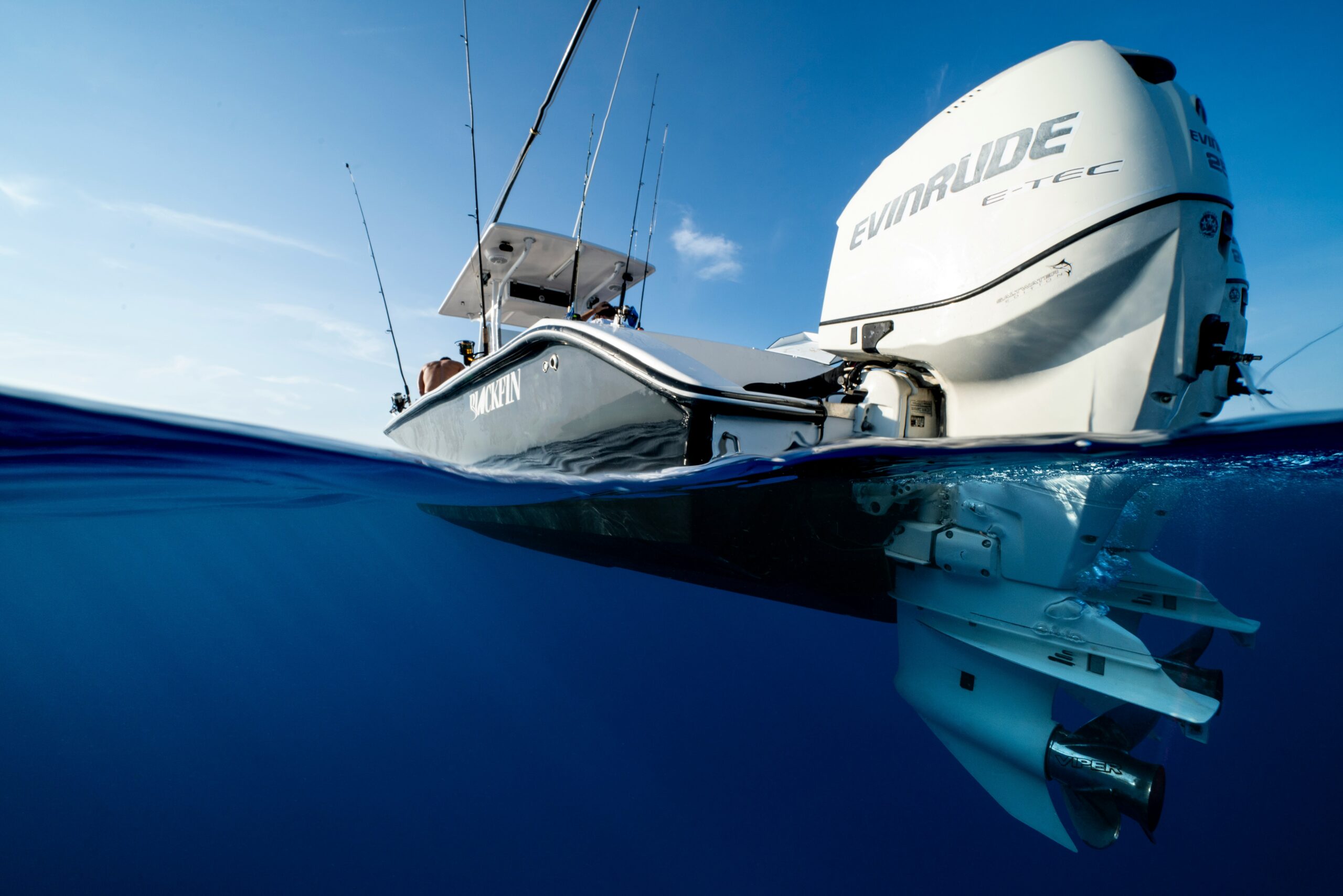

Vibrazioni del motore fuoribordo: cause, diagnosi e soluzioni con supporti elastici

La fisica delle vibrazioni nei motori fuoribordo: origini e sollecitazioni dinamiche sullo scafo

L’azione combinata della combustione interna e del moto rotatorio dell’elica genera nei motori fuoribordo sollecitazioni dinamiche costanti che si scaricano direttamente sullo specchio di poppa. I motori marini sono apparecchiature fortemente soggette alla produzione di oscillazioni, in quanto l’energia cinetica rilasciata durante la trasmissione del moto all’elica è notevole. La combustione interna, sia nei motori diesel sia a benzina, unita al moto alternativo e rotatorio di pistoni, bielle e alberi motore, genera forze d’inerzia alterne e momenti che si traducono in sollecitazioni strutturali continue.

Queste forze si propagano attraverso la staffa di fissaggio del motore (bracket) direttamente alle strutture in vetroresina, alluminio o legno dell’imbarcazione. Se queste sollecitazioni non vengono dissipate mediante appositi supporti antivibranti, le vibrazioni possono danneggiare lo scafo e usurare precocemente i sistemi di accoppiamento meccanico.

Le vibrazioni del motore fuoribordo sono spesso amplificate da fattori idrodinamici e meccanici. Un’elica sbilanciata, che presenta anche minime deformazioni geometriche o depositi superficiali, genera forze radiali asimmetriche che variano con il quadrato della velocità angolare. A questo si aggiunge l’usura dei supporti elastici di primo equipaggiamento: i componenti logorati dal tempo e dai cicli di fatica perdono la capacità di isolamento delle vibrazioni originaria, trasformando la poppa in una cassa di risonanza. Lo scafo subisce così sollecitazioni continue, che non solo riducono il comfort acustico a bordo, ma mettono a rischio l’integrità delle saldature, dei laminati e dei sistemi di fissaggio dell’imbarcazione.

L’impatto dell’ambiente marino: perché la scelta dei materiali previene il degrado dell’isolamento

Le condizioni operative nel settore nautico e nella cantieristica navale espongono i sistemi di isolamento delle vibrazioni a fattori ambientali di estrema gravità. L’interazione tra lo scafo e il moto ondoso genera accelerazioni multidirezionali che sollecitano i vincoli meccanici in modi difficilmente riscontrabili nelle applicazioni industriali terrestri. L’acqua salata agisce come un potente elettrolita, accelerando i fenomeni di corrosione laddove metalli non trattati entrano in contatto con l’ambiente salino.

La scelta dei metalli di armatura e delle mescole elastomeriche determina la vita utile del supporto antivibrante. L’utilizzo di acciai non idonei accelera il cedimento strutturale dell’interfaccia gomma-metallo, portando al distacco dell’elastomero dalla piastra di fissaggio. Per prevenire la corrosione salina e garantire l’integrità strutturale del natante, l’impiego di metalli resistenti è un requisito primario. I Supporti antivibranti in acciaio inox AISI 316 per l’industria nautica (e in acciaio AISI 304) offrono una protezione ottimale contro la corrosione interstiziale e il pitting (vaiolatura), mantenendo inalterate le proprietà meccaniche di isolamento e smorzamento anche sotto l’effetto costante dell’aerosol marino.

Parametri di calcolo per l’isolamento delle vibrazioni: carico statico, carico dinamico e frequenza propria

La progettazione di un sistema di isolamento delle vibrazioni richiede l’analisi di parametri fisici precisi nel Sistema Internazionale (SI). Un approccio empirico o approssimativo rischia di amplificare le sollecitazioni anziché smorzarle. Per definire il corretto supporto elastico, è necessario calcolare la ripartizione della massa del propulsore sui punti di vincolo e le forze impulsive generate durante la navigazione.

Per garantire un corretto isolamento delle vibrazioni, la frequenza di eccitazione del motore (legata al numero di giri al minuto) deve essere significativamente superiore alla frequenza propria del supporto antivibrante. Se il rapporto tra la frequenza di eccitazione e la frequenza propria è inferiore a 1,41442 (radice quadrata di 2), il sistema opera in zona di amplificazione o risonanza, scaricando sollecitazioni dannose sullo specchio di poppa e compromettendo i sistemi di timoneria.

Supporti antivibranti a campana SUCON e linea SURMAC: le risposte DAB per il settore nautico

La necessità di gestire carichi statici e dinamici elevati mantenendo un vincolo di sicurezza antisganciamento ha portato allo sviluppo di geometrie specifiche per la nautica. I Supporti antivibranti per motori marini a campana SUCON  e i supporti della linea SURMAC sono progettati per assorbire le sollecitazioni multidirezionali tipiche delle applicazioni entrobordo e fuoribordo, combinando cedevolezza verticale e rigidità longitudinale per sopportare la spinta propulsiva dell’elica.

I supporti della linea SURMAC e gli antivibranti a campana SUCON venduti  da DAB Antivibranti sono dotati di un dispositivo fail-safe (limitatore di corsa di sicurezza). Questo sistema meccanico integrato impedisce il distacco del motore dalla sua sede anche in caso di sollecitazioni straordinarie o impatti accidentali. L’impiego di mescole in gomma-metallo di alta qualità garantisce curve di rigidezza controllate, preservando la stabilità della timoneria e riducendo la trasmissione del rumore strutturale allo scafo.

Isolamento acustico integrato: coordinare il motore fuoribordo con i generatori di bordo

Le vibrazioni prodotte dal motore fuoribordo possono sommarsi alle sollecitazioni generate da altre macchine rotanti installate a bordo, come i gruppi elettrogeni, i compressori o le pompe dell’acqua. Quando più sorgenti vibranti operano simultaneamente, l’interferenza delle onde elastiche può generare fenomeni di risonanza e battimento acustico, percepiti sotto forma di ronzii e vibrazioni continue nella cabina e sul ponte.

I gruppi elettrogeni, lavorando spesso a regimi di rotazione costanti, rappresentano una sorgente continua di oscillazioni. L’utilizzo di soluzioni dedicate per l’Isolamento acustico e vibrazioni dei generatori marini a bordo di yacht e navi consente di isolare queste sorgenti ausiliarie dallo scafo. L’adozione di supporti elastici specifici e sistemi antivibranti per compressori e pompe permette di disaccoppiare ogni macchinario rotante, impedendo la propagazione del rumore strutturale (structure-borne noise) attraverso i laminati dell’imbarcazione.

L’isolamento di una sorgente vibrante in ambiente marino richiede un’analisi complessiva della struttura: lo scafo si comporta come un trasmettitore di energia elastica che necessita del disaccoppiamento di ogni organo meccanico in movimento.

DAB Antivibranti

Errori comuni nella scelta del supporto antivibrante per motori marini

Un errore frequente nella manutenzione dei motori fuoribordo consiste nell’adottare componenti generici non testati, spesso definiti impropriamente come semplici gommini. Questi elementi privi di specifiche tecniche dichiarate non garantiscono una durezza Shore controllata né una curva di carico-deflessione nota, cedendo rapidamente sotto l’azione della coppia motrice e causando disallineamenti o usura precoce dei perni di guida.

Per risolvere in modo ottimale i problemi di vibrazione, è consigliabile seguire un protocollo di verifica e applicazione controllata:

1. Ispezione visiva dello specchio di poppa e dei punti di vincolo della staffa del motore per individuare eventuali segni di fatica meccanica o delaminazione.
2. Verifica del corretto bilanciamento dell’elica e dei giochi d’accoppiamento sull’asse e sulla timoneria.
3. Rilevazione dei pesi e dei baricentri per determinare la corretta ripartizione del carico statico sui punti di appoggio del motore.
4. Montaggio degli elementi elastici interposti tra la staffa del motore e la struttura dello scafo, eseguendo il serraggio controllato secondo le specifiche del costruttore per evitare precarichi asimmetrici.
5. Esecuzione di prove in acqua per verificare l’assenza di frequenze di risonanza ai diversi regimi di rotazione del motore fuoribordo.

Produzione di antivibranti su misura: la risposta flessibile per la cantieristica navale B2B

Ogni imbarcazione presenta caratteristiche di rigidità strutturale proprie, legate alla geometria dello scafo e ai materiali di costruzione (vetroresina, alluminio, compositi). Nei casi in cui i supporti standard a catalogo non consentano di ottenere il perfetto disaccoppiamento delle frequenze eccitatrici, la progettazione di soluzioni su misura rappresenta la via ottimale per garantire l’affidabilità dei componenti meccanici di bordo.

DAB Antivibranti, con oltre 40 anni di esperienza nella produzione e distribuzione di sistemi antivibranti industriali in gomma-metallo, affianca i cantieri navali e i progettisti nello sviluppo di soluzioni custom. Dalla selezione della mescola elastomerica con durezza Shore personalizzata alla produzione di elementi con armature in acciaio inox AISI 316 o AISI 304, ogni componente viene sviluppato per resistere a condizioni d’uso severe, garantendo prestazioni costanti e protezione duratura contro le vibrazioni e l’azione corrosiva dell’ambiente marino.
