Supporti antivibranti per macchinari per la lavorazione del legno

Perché isolare le vibrazioni nei macchinari per la lavorazione del legno: dinamica e precisione di taglio

Nei reparti produttivi industriali dedicati alla trasformazione del legno, i macchinari operano a regimi dinamici severi. Strumenti ad asportazione di truciolo come pantografi a controllo numerico computerizzato (CNC), toupie, pialle e seghe generano forze alterne intrinseche dovute al moto rotatorio dei mandrini ad alta velocità, al movimento alternativo delle tavole di avanzamento e all’impatto intermittente dei taglienti sulle fibre del legno. Se queste sollecitazioni dinamiche non vengono opportunamente isolate alla base del macchinario tramite idonei sistemi gomma-metallo, si propagano direttamente alla pavimentazione del reparto, trasformandosi in vibrazioni strutturali e rumore aereo.

L’assenza di un adeguato isolamento elastico compromette la stabilità del macchinario e la precisione dimensionale del semilavorato. Le vibrazioni non smorzate provocano microscopici disallineamenti tra l’asse dell’utensile e il pezzo in lavorazione, causando difetti superficiali quali ondulazioni e segni di vibrazione che inficiano il grado di finitura. Inoltre, l’energia cinetica residua accelera il deterioramento dei cuscinetti di precisione dei mandrini, delle guide lineari e compromette l’affidabilità delle componenti elettroniche e degli automatismi meccanici di bordo macchina. L’installazione di mirati Supporti antivibranti per macchinari per la lavorazione del legno sviluppati da DAB Antivibranti, forte di oltre 40 anni di esperienza nella progettazione di soluzioni in gomma-metallo, rappresenta lo standard tecnico per disaccoppiare la macchina dalla struttura civile, garantendo costanza della velocità di produzione e riduzione dei costi di manutenzione.

Soluzioni applicative specifiche: dai pantografi CNC alle pialle e seghe a nastro

La natura delle vibrazioni generate varia sensibilmente in base alla tipologia di macchina utensile impiegata nel processo di lavorazione del legno. I pantografi e i centri di lavoro CNC richiedono un isolamento caratterizzato da un’elevata stabilità orizzontale e trasversale per contrastare le forze inerziali dovute alle repentine accelerazioni e decelerazioni delle teste di fresatura lungo gli assi X, Y e Z. Al contrario, pialle a spessore, pialle a filo e multilame producono sollecitazioni a carattere prevalentemente impulsivo e continuo, legate alla rimozione asimmetrica del materiale e allo sbilanciamento dinamico degli alberi porta coltelli.

Per i macchinari soggetti a forti sollecitazioni impulsive, l’utilizzo di specifici Piedi antivibranti in gomma per macchine utensili assicura il corretto smorzamento della componente dinamica senza compromettere la rigidezza torsionale del telaio. Una scelta errata del supporto rischia di innescare fenomeni di oscillazione parassita che renderebbero instabile la macchina durante le fasi di lavoro ad alta velocità, compromettendo la precisione del taglio.

Parametri tecnici per il dimensionamento: carico statico, durezza Shore e frequenza propria

Il corretto dimensionamento di un sistema di isolamento elastico per i macchinari industriali destinati alla lavorazione del legno si basa sull’analisi quantitativa dei parametri fisici dell’applicazione. Il primo dato fondamentale è il carico statico, ovvero la quota parte del peso complessivo del macchinario (inclusi accessori e carichi massimi di lavorazione) che insiste su ciascun singolo punto di appoggio. Questo valore deve essere sommato al carico dinamico transitorio indotto dalle masse in movimento alternativo o rotatorio, definendo così il carico totale che sollecita l’elastomero dell’antivibrante gomma-metallo.

La rigidità del supporto è determinata dalla durezza Shore (espressa in scala Shore A, es. 45, 60 o 70 Sh A) della miscela elastomerica utilizzata. Una durezza Shore elevata offre una maggiore portata e limita la deflessione (schiacciamento elastico) sotto carico, ma comporta una frequenza propria del supporto più elevata. Al contrario, una mescola più morbida riduce la frequenza propria dell’antivibrante, migliorando l’efficacia dell’isolamento a basse frequenze, a patto di non superare i limiti di fatica e snervamento del materiale. L’obiettivo del calcolo di isolamento è garantire che la frequenza propria del supporto sia inferiore di almeno il 60% rispetto alla frequenza di disturbo generata dal macchinario durante l’esercizio, evitando che il sistema entri in frequenza di risonanza, condizione critica che amplificherebbe le oscillazioni invece di smorzarle.

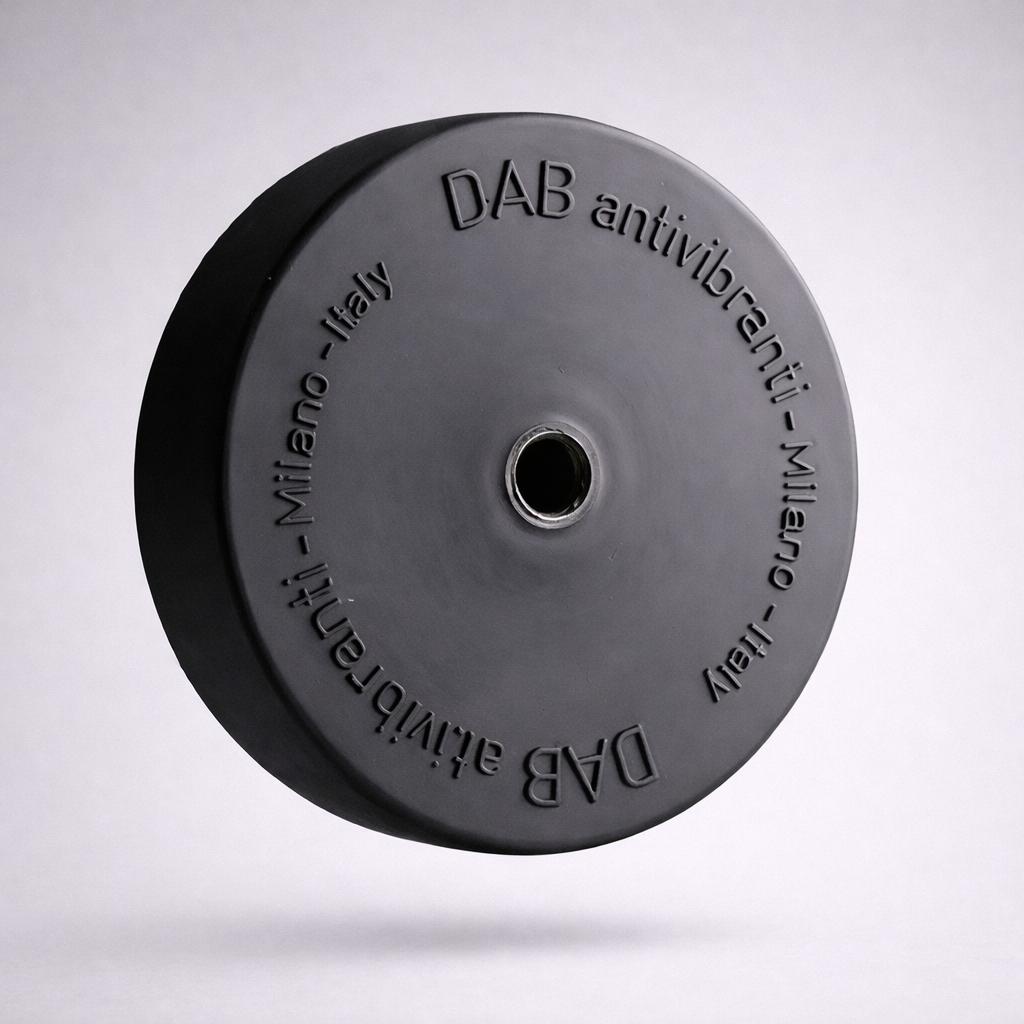

I supporti antivibranti linea SURMAC e SURMAC Rinforzati per l’industria del legno

Nel catalogo di DAB Antivibranti, i supporti della linea SURMAC e SURMAC RINFORZATI rappresentano soluzioni ingegnerizzate per l’equipaggiamento di macchine operatrici pesanti e macchine utensili. Progettati per l’applicazione in ambienti industriali severi, questi supporti integrano una struttura metallica a campana in acciaio che scherma l’elastomero interno, proteggendolo dal contatto accidentale con oli lubrificanti, solventi, umidità e detriti solidi come polveri abrasive e trucioli di legno tipici dei reparti di falegnameria.

I dispositivi della linea SURMAC RINFORZATI e SURMAC sono provvisti di un sistema di livellamento integrato a vite che consente una regolazione millimetrica dell’altezza di ciascun punto di appoggio. Questa caratteristica è cruciale per i macchinari destinati alla lavorazione del legno, dove anche un minimo disallineamento del basamento può generare flessioni strutturali del telaio, inficiando la precisione dei tagli. Inoltre, l’isolamento fornito evita che le macchine trasmettano le vibrazioni, attraverso le strutture del fabbricato, all’ambiente circostante o ad altre apparecchiature delicate presenti nello stabilimento, garantendo una semplice e rapida applicazione senza la necessità di ancoraggi permanenti al pavimento.

La riduzione delle vibrazioni e del rumore generati da macchine operatrici è una componente di primaria importanza per il miglioramento qualitativo della produzione e dell’ambiente di lavoro. Ottenere un buon isolamento contro le vibrazioni garantisce velocità di produzione, grado di finitura, precisione e affidabilità dei componenti elettronici.

DAB Antivibranti — Oltre 40 anni di esperienza nella tecnologia del gomma-metallo

Isolamento elastico delle carpenterie metalliche nei sistemi di aspirazione trucioli e filtrazione

Nelle falegnamerie industriali e negli stabilimenti di trasformazione del legno, l’inquinamento da vibrazioni non proviene esclusivamente dalle macchine utensili dedicate al taglio. I sistemi di aspirazione forzata dei trucioli, i cicloni di filtrazione, i ventilatori centrifughi e le tubazioni di trasporto dell’aria rappresentano sorgenti di vibrazione continua ad alta energia. Le giranti dei ventilatori, a causa del costante passaggio di polveri e residui legnosi, sono soggette a fenomeni di usura asimmetrica che provocano squilibri dinamici significativi.

Le sollecitazioni dinamiche generate da questi sistemi si propagano lungo le carpenterie metalliche di sostegno. Poiché l’acciaio e le leghe metalliche presentano un coefficiente di smorzamento interno estremamente ridotto, le vibrazioni si propagano senza attenuazione alle strutture del fabbricato, trasformandosi in rumore aereo secondario ad alta intensità. L’adozione di opportuni Dispositivi per isolare elasticamente le carpenterie dei macchinari — quali collarini e barre antivibranti per le tubazioni, supporti a campana o antivibranti a flange per grandi carichi per i ventilatori e i cicloni — interrompe i ponti acustici strutturali, salvaguardando l’integrità delle saldature e delle giunzioni flangiate delle carpenterie stesse.

Resistenza ambientale in falegnameria: usura da polveri abrasive, colle e agenti chimici

Gli ambienti di lavorazione del legno presentano condizioni severe che mettono alla prova la durata degli elementi in gomma. Le polveri sottili derivanti dal taglio e dalla levigatura esercitano un’azione abrasiva se si depositano sulle parti elastiche sottoposte a deformazione ciclica. A questo si aggiunge la presenza nell’atmosfera di composti organici volatili (COV), colle poliuretaniche, vernici e solventi per il trattamento del legname, che possono innescare processi di degradazione chimica e invecchiamento precoce della gomma.

DAB Antivibranti risponde a queste necessità formulate per l’industria impiegando mescole elastomeriche di alta qualità (in gomma naturale e varianti sintetiche specifiche) accoppiate a parti metalliche sottoposte a trattamenti superficiali protettivi di zincatura. Questa attenzione costruttiva garantisce che le proprietà meccaniche di isolamento, la durezza Shore e la capacità di smorzamento rimangano costanti nel tempo, prevenendo fenomeni di indurimento, screpolatura o sfaldamento del supporto elastico.

1. Analisi dei carichi e dei vincoli geometrici: Definizione del peso della macchina, della posizione del baricentro e del numero di punti di appoggio previsti per il posizionamento dei supporti antivibranti.
2. Identificazione della frequenza di disturbo: Rilevazione dei giri al minuto (RPM) dei mandrini o degli alberi motori per calcolare la frequenza fondamentale di disturbo (espressa in Hz).
3. Selezione del supporto e della durezza Shore: Scelta della mescola ottimale (da catalogo DAB, es. linea SURMAC o supporti a campana) e della durezza Shore adatta a garantire una deflessione statica sufficiente a ottenere una frequenza propria del sistema distante dalla frequenza di disturbo.
4. Verifica della resistenza ambientale: Valutazione della necessità di calotte di protezione metallica (strutture a campana) per schermare l’elastomero da polveri legnose abrasive, oli e agenti chimici.
