Sistemi Antivibranti per Staffe di Condizionamento Industriale e Grandi Impianti VRF

La fisica dello smorzamento nel condizionamento industriale: perché le staffe di supporto necessitano di isolamento elastico

Le unità di condizionamento industriali, quali i chiller per grandi portate d’aria, i sistemi VRF (Variable Refrigerant Flow) e VRV (Variable Refrigerant Volume), contengono al loro interno macchine rotative e alternative ad alta potenza. Il funzionamento combinato dei compressori ermetici o semiermetici e dei ventilatori assiali genera costantemente forze alterne d’inerzia. Queste sollecitazioni dinamiche si propagano sotto forma di onde elastiche ad alta e bassa frequenza lungo tutta la struttura metallica di supporto. Se non adeguatamente isolate, queste vibrazioni strutturali si trasmettono direttamente alle pareti e ai solai dell’edificio, traducendosi in rumore aereo e in un degrado accelerato degli ancoraggi meccanici.

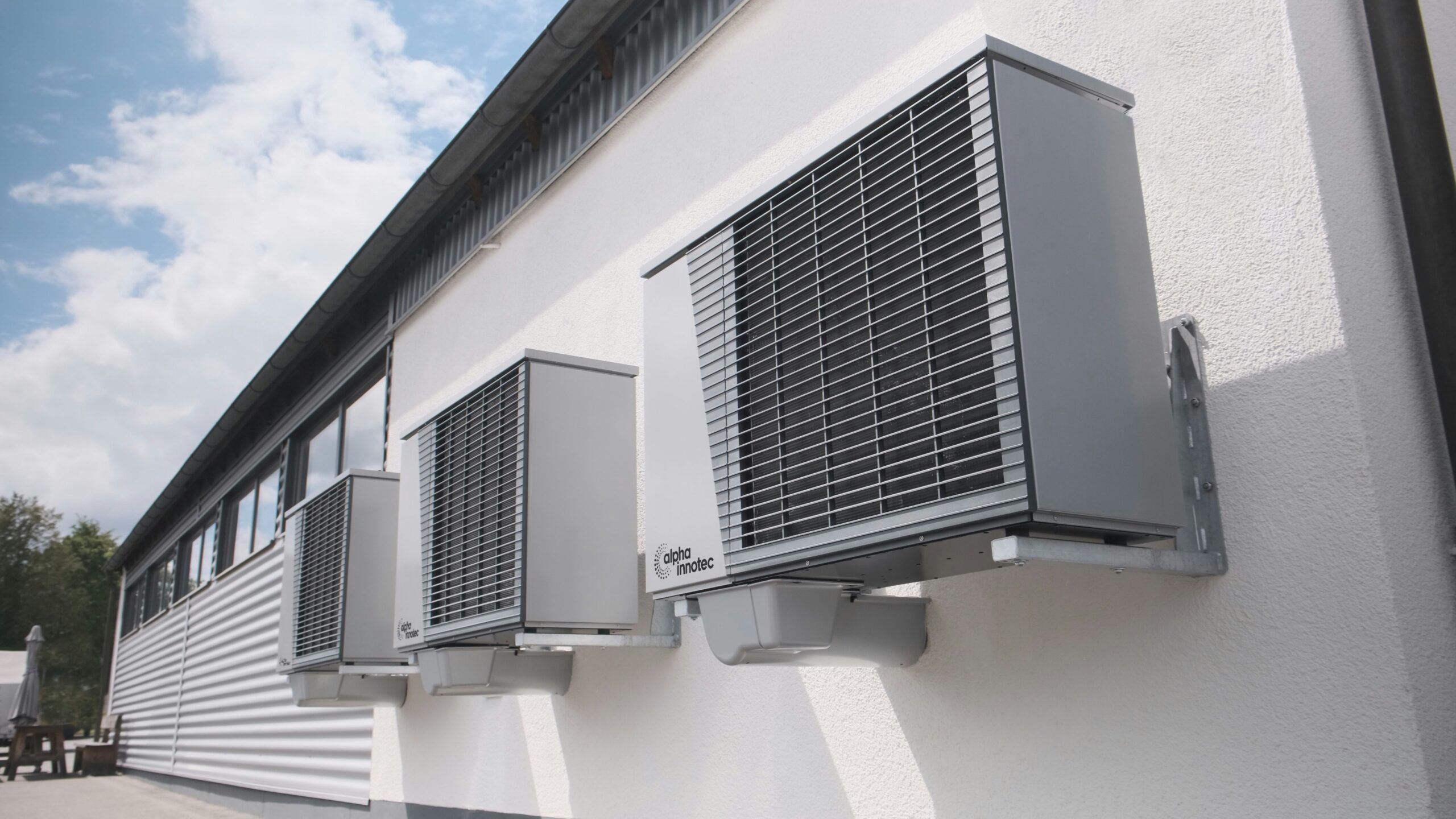

Quando le unità HVAC sono installate in sospensione su mensole a parete o su staffe metalliche esterne, il rischio di risonanza strutturale aumenta notevolmente. La mensola agisce come un amplificatore di frequenza se la frequenza di eccitazione della macchina coincide con la frequenza propria del sistema di fissaggio. L’applicazione di Gommini antivibranti per condizionatori interviene proprio in questo snodo critico, assorbendo l’energia cinetica generata dal moto alternato degli organi interni del macchinario e limitando la propagazione di onde d’urto alla muratura portante.

Parametri tecnici per la scelta dell’antivibrante: dal carico statico alla durezza Shore

La progettazione e il dimensionamento dei supporti elastici richiedono un’analisi accurata dei parametri fisici dell’impianto. Il primo dato fondamentale è il carico statico, ossia la quota parte del peso dell’unità che grava su ciascun punto d’appoggio. Molti impianti di climatizzazione presentano un baricentro asimmetrico a causa del posizionamento disassato del compressore, il che comporta una distribuzione non uniforme dei pesi sulle staffe. Il calcolo deve quindi considerare la ripartizione reale del carico per evitare che alcuni supporti lavorino in sovraccarico e altri in condizioni di sotto-carico, annullando l’efficacia del materiale elastico.

Il secondo fattore è il carico dinamico, combinato con la frequenza propria del supporto elastico e la frequenza di eccitazione indotta dal motore (espressa in Hertz, Hz). Per ottenere un isolamento delle vibrazioni efficace, la frequenza di risonanza dell’antivibrante deve essere decisamente inferiore alla frequenza perturbatrice del macchinario. Un parametro chiave in questa fase è la durezza Shore  della mescola di gomma, che determina la rigidezza dinamica del pezzo.

I supporti elastici tipo Spring Brackets: la soluzione specifica di DAB per staffe e mensole HVAC

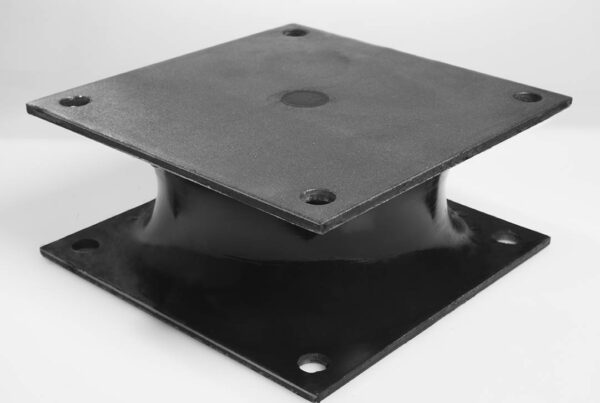

Per rispondere in modo mirato alle criticità installative delle mensole e delle staffe per impianti di condizionamento pesanti, DAB Antivibranti propone i supporti elastici tipo Spring Brackets. Questi prodotti sono specificamente ingegnerizzati per applicazioni universali di sospensione e isolamento elastico nel settore termoidraulico e HVAC industriale. Il loro design integra piastre metalliche di armatura costampate con una mescola elastomerica di alta qualità, disponibile nelle durezze standard da 45 Sh a 60 Sh.

La geometria degli Antivibranti Tipo Spring Brackets consente di assorbire contemporaneamente le forze di compressione verticali e le sollecitazioni di taglio orizzontali generate dalle spinte del vento sulle unità esterne o dai transitori di avvio dei ventilatori. Questa duplice azione ammortizzante garantisce non solo l’abbattimento acustico all’interno dei locali adiacenti, ma previene anche l’allentamento delle viti di fissaggio della staffa alla parete, azzerando i costi di manutenzione periodica legati al serraggio dei tasselli.

Alternative di gamma DAB: antivibranti cilindrici, supporti a campana e barre antivibranti per layout complessi

Oltre agli Spring Brackets, il layout geometrico dei moderni impianti di condizionamento industriale può richiedere risposte configurative differenti. Ad esempio, nel caso di grandi chiller montati su basamenti sospesi o telai perimetrali a sbalzo, gli Antivibranti per climatizzatori di tipo cilindrico (disponibili in gomma, acciaio inox o silicone per temperature estreme) offrono una flessibilità di installazione impareggiabile. Possono essere montati maschio-femmina, femmina-femmina o maschio-maschio per accoppiarsi perfettamente ai fori delle staffe preesistenti.

Per carichi concentrati notevoli, dove si rende necessaria una protezione antiribaltamento e una maggiore resistenza alle forze di taglio, i supporti antivibranti a campana e i supporti della linea SURMAC offrono la massima stabilità intrinseca. Se il layout dell’impianto prevede invece lunghi binari di appoggio continui, l’applicazione di barre antivibranti o profili estrusi in gomma-metallo permette di distribuire uniformemente il carico lineare su tutta la lunghezza della mensola portante, evitando picchi di stress meccanico sui tasselli d’ancoraggio.

Isolamento attivo e passivo delle vibrazioni: come proteggere le strutture e prevenire l’usura dei macchinari

Nell’ingegneria del controllo delle vibrazioni si distingue sempre tra isolamento attivo e isolamento passivo. Nel caso specifico del condizionamento industriale, l’obiettivo primario è l’isolamento attivo, che consiste nel confinare le oscillazioni meccaniche generate dall’unità motocondensante o dal chiller per impedirne la propagazione alle strutture murarie esterne e interne. Un isolamento attivo efficace riduce drasticamente l’energia vibrazionale che raggiunge la staffa metallica, neutralizzando l’effetto cassa di risonanza tipico delle pareti in calcestruzzo o in laterizio.

Isolare attivamente un macchinario significa ridurre la trasmissibilità dinamica al di sotto dell’unità. Quando il rapporto tra la frequenza di eccitazione del compressore e la frequenza propria del supporto elastico supera il valore critico di 1,4142, il sistema inizia a dissipare energia sotto forma di calore molecolare all’interno dell’elastomero, proteggendo l’integrità strutturale dell’edificio.

Questo processo di smorzamento riduce l’usura precoce dei componenti interni del condizionatore, come le saldature delle tubazioni in rame del circuito frigorifero, che sono particolarmente sensibili alle fessurazioni da fatica indotte da micro-vibrazioni ad alta frequenza.

Quadro normativo e sicurezza sul lavoro: la conformità al D.Lgs. 81/08 negli impianti di condizionamento

L’installazione di sistemi antivibranti idonei risponde a precisi requisiti legislativi in materia di salute e sicurezza nei luoghi di lavoro. Il Decreto Legislativo 81/08 (Testo Unico sulla Sicurezza), al Titolo VIII, stabilisce severi limiti all’esposizione dei lavoratori alle vibrazioni meccaniche e al rumore. Le vibrazioni trasmesse dalle unità di condizionamento industriale posizionate sulle pareti perimetrali degli uffici o degli stabilimenti produttivi possono propagarsi all’interno delle stanze, incrementando l’inquinamento acustico di fondo e determinando disturbi di natura neuro-vascolare o muscolo-scheletrica per il personale esposto in modo prolungato.

L’adozione di supporti elastici certificati e correttamente dimensionati sulle staffe delle unità esterne riduce la rumorosità trasmessa per via solida (strutturale) e assicura il rispetto dei valori limite di esposizione (VLE) imposti dalla legge. Progettisti e datori di lavoro hanno l’obbligo di valutare e mitigare questi rischi fisici all’origine, integrando nei capitolati tecnici di installazione dei sistemi HVAC l’utilizzo di soluzioni gomma-metallo di provata efficacia, come quelle sviluppate da DAB nei suoi oltre 40 anni di attività.

Errori comuni nella posa degli antivibranti per condizionatori industriali e come evitarli

La scelta di un ottimo antivibrante può essere del tutto vanificata da un montaggio errato sulla staffa di condizionamento. L’errore più frequente riscontrato nei cantieri industriali è il cosiddetto bypass meccanico. Questo avviene quando si serra il bullone di fissaggio dell’unità sulla staffa senza inserire rondelle isolanti o boccole in gomma idonee, creando un ponte metallico rigido attraverso cui la vibrazione bypassa l’antivibrante, propagandosi direttamente alla mensola.

1. Verificare la planarità delle staffe metalliche per evitare carichi torsionali asimmetrici sul supporto in gomma.
2. Calcolare la corretta ripartizione dei pesi tenendo conto della posizione disassata del compressore rispetto alla mezzeria dell’unità.
3. Selezionare una durezza Shore specifica (es. 45 Shore per carichi minori, 60 Shore per chiller industriali sospesi) evitando supporti eccessivamente rigidi che non subiscono deflessione sufficiente.
4. Inserire sempre rondelle elastiche o rondelle in gomma sotto la testa dei bulloni di bloccaggio per prevenire il bypass acustico attraverso la filettatura.
5. Evitare l’esposizione diretta dell’elastomero a agenti chimici corrosivi o solventi estranei alle normali condizioni ambientali, per mantenere inalterate le proprietà elastiche nel tempo.

Questi accorgimenti, uniti a una consulenza specifica in fase di dimensionamento del supporto, consentono di massimizzare l’efficacia del sistema di isolamento dinamico e di prolungare la vita operativa di tutto l’impianto HVAC.
