Antivibranti per Staffe Condizionatori: Come Eliminare le Vibrazioni a Parete

La fisica dello smorzamento: perché le unità esterne dei condizionatori richiedono supporti antivibranti per le staffe

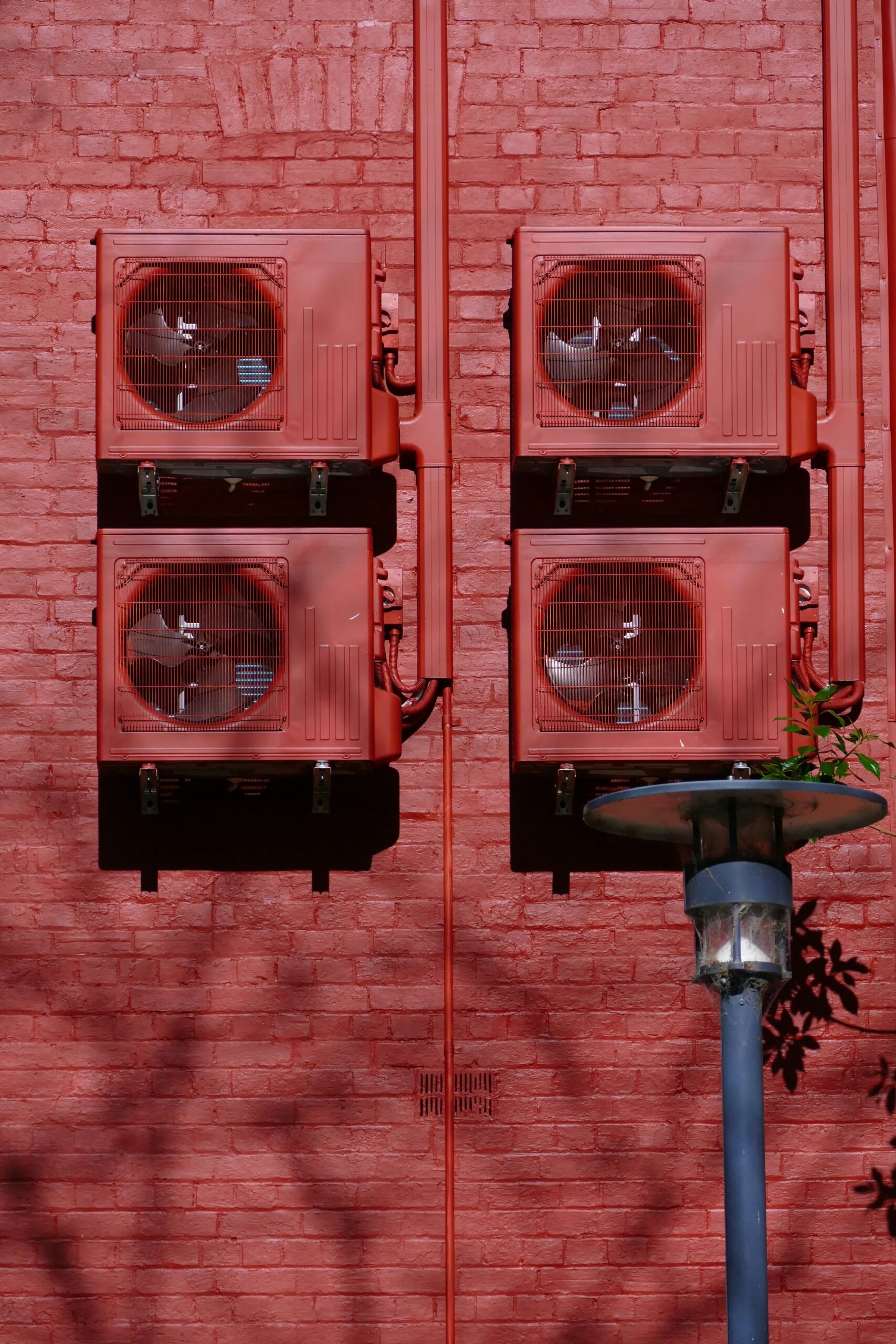

Le unità di condizionamento d’aria e i sistemi HVAC (Heating, Ventilation, and Air Conditioning), sia in ambito civile sia nei complessi contesti industriali, integrano al proprio interno organi rotativi e alternativi soggetti a costanti sollecitazioni dinamiche. I compressori (siano essi ermetici o semiermetici, alternativi, rotativi o scroll), uniti all’azione dei ventilatori (assiali o radiali), generano forze alterne d’inerzia che si traducono in eccitazioni dinamiche a frequenze specifiche. Se la macchina viene installata su staffe a muro senza un adeguato sistema di interposizione elastica, queste oscillazioni meccaniche si propagano direttamente alle strutture portanti dell’edificio.

Questo fenomeno determina la trasmissione del rumore strutturale. Le onde elastiche, propagandosi attraverso i laterizi e il cemento armato, si trasformano in onde sonore aeree all’interno degli ambienti abitativi, venendo percepite come un ronzio a bassa frequenza continuo e fastidioso. Per interrompere questo ponte acustico è necessario l’utilizzo di specifici supporti antivibranti per condizionatori. Interposti tra il piede della motocondensante e la staffa metallica di sostegno, questi supporti in gomma-metallo assorbono l’energia vibrazionale riducendo drasticamente la forza trasmessa alla parete grazie alle proprietà viscoelastiche della mescola, che converte l’energia cinetica in energia termica.

Antivibranti cilindrici in gomma-metallo vs supporti Spring Brackets: guida alla scelta per le staffe di condizionamento

La selezione del corretto isolatore elastico richiede un’analisi comparativa tra le diverse geometrie disponibili. I supporti cilindrici tradizionali e i sistemi complessi presentano risposte dinamiche differenti in funzione del carico applicato e dello spettro di frequenza generato dal macchinario.

Gli antivibranti cilindrici rappresentano una soluzione comune per l’isolamento delle vibrazioni ad alta e media frequenza. Quando l’applicazione richiede un isolamento superiore anche in presenza di sollecitazioni trasversali e forze multidirezionali, i supporti elastici della gamma Antivibranti Tipo Spring Brackets garantiscono stabilità strutturale e un eccellente isolamento acustico. Grazie alla loro particolare forma e alle armature metalliche integrate, questi supporti consentono un’ammortizzazione ottimale sotto le sollecitazioni dinamiche e non richiedono manutenzione nel tempo.

Come calcolare il carico statico e la durezza Shore corretta per isolare le vibrazioni del climatizzatore

La determinazione del corretto supporto antivibrante non può prescindere dal calcolo del carico statico gravante su ciascun punto d’appoggio dell’unità. Dividere semplicemente il peso complessivo della macchina per quattro (il numero standard dei punti di fissaggio) costituisce un errore di calcolo. La distribuzione dei pesi all’interno di una motocondensante è asimmetrica: il compressore, che rappresenta l’organo più pesante, è dislocato su un lato specifico del telaio, determinando una concentrazione di carico disomogenea sui punti di appoggio posteriori o anteriori.

Per evitare il fenomeno dell’impaccamento dell’elastomero (ovvero il superamento del limite elastico della gomma che annulla l’effetto di isolamento delle vibrazioni), o al contrario il sottocarico (che non consente al supporto di flettere a sufficienza), è indispensabile calcolare le reazioni vincolari reali. La durezza Shore (misurata in Sh) indica la rigidità della mescola: una durezza di 45° Sh identifica una mescola più morbida, ideale per carichi leggeri, mentre una durezza di 60° Sh è indicata per carichi più consistenti.

Installazione a parete, a terra o a soffitto: soluzioni dedicate per deumidificatori e unità HVAC sospese

La configurazione spaziale dell’impianto condiziona la scelta e l’orientamento dei supporti antivibranti. Nelle installazioni a terra si prediligono supporti che garantiscono un’ampia superficie d’appoggio e stabilità. Nelle installazioni a parete tramite staffe metalliche, l’interposition elastica deve invece contrastare efficacemente le forze combinate generate dal momento flettente della mensola e dalle vibrazioni dinamiche prodotte dall’unità.

Per le applicazioni aeree, diffuse sia in ambito residenziale sia industriale per la sospensione di unità interne, ventilatori, canalizzazioni, tubazioni e sistemi di deumidificazione, si utilizzano soluzioni dedicate. Gli Antivibranti a soffitto sono appositamente progettati per isolare le vibrazioni di apparecchiature e parti di impianto appese, assicurando la corretta tenuta meccanica in trazione e l’efficace smorzamento delle onde elastiche che altrimenti si propagherebbero attraverso i solai dell’edificio.

I 3 errori più comuni nel montaggio degli antivibranti sulle staffe dei condizionatori (e come evitarli)

Anche un supporto antivibrante in gomma-metallo opportunamente selezionato può subire un calo di efficienza se installato in modo non conforme. Di seguito vengono analizzati i tre errori procedurali più riscontrati e le modalità per correggerli.

1. Serraggio eccessivo dei bulloni di fissaggio: Stringere eccessivamente i dadi di montaggio comprime l’elastomero oltre il limite di deformazione elastica. In questo modo si annulla lo smorzamento e l’antivibrante si comporta come un elemento rigido, trasmettendo le vibrazioni alla staffa. I bulloni vanno serrati assicurando la tenuta meccanica senza deformare visibilmente la gomma.
2. Mancata considerazione della distribuzione asimmetrica del peso: Utilizzare quattro supporti con la medesima durezza Shore su una macchina sbilanciata porta al sovraccarico dei supporti posti sotto al compressore e al sottocarico di quelli opposti. La selezione di supporti con durezza differenziata (ad esempio accoppiando elementi da 60° Sh e 45° Sh) consente di bilanciare la risposta elastica.
3. Creazione di ponti acustici rigidi tramite le tubazioni: Isolare i piedi dell’unità sulle staffe è inefficace se le tubazioni in rame del gas refrigerante o i canali elettrici collegano rigidamente la motocondensante alla parete dell’edificio. Le linee di collegamento devono essere progettate con adeguate asole di compensazione o isolate tramite supporti e collarini antivibranti flessibili.

Isolamento vibroacustico nei sistemi industriali: la linea SURMAC e i supporti a campana SUCON

Quando l’applicazione si sposta dai piccoli impianti residenziali ai grandi impianti tecnologici commerciali e industriali (come sistemi VRF di grandi dimensioni, refrigeratori d’acqua, torri di raffreddamento e unità di trattamento aria), le forze dinamiche e i carichi statici aumentano sensibilmente. In questi contesti, i normali antivibranti per staffe risultano sottodimensionati.

DAB Antivibranti risponde a queste esigenze con soluzioni ingegnerizzate per utilizzi gravosi, come la linea SURMAC e i supporti antivibranti a campana SUCON. L’isolamento attivo e passivo delle vibrazioni all’interno di uno stabilimento produttivo previene l’usura precoce delle parti meccaniche, il disallineamento degli organi rotanti e il cedimento delle strutture di sostegno. Per i carichi eccezionali tipici delle centrali tecnologiche, l’impiego di antivibranti a flange per grandi carichi assicura la corretta ripartizione degli sforzi d’inerzia, impedendo la propagazione di sollecitazioni dinamiche e onde elastiche dannose.

La propagazione di sollecitazioni dinamiche e onde elastiche all’interno di uno stabilimento rappresenta una delle principali cause di usura precoce delle parti meccaniche, disallineamento degli organi rotanti e cedimento delle strutture di sostegno. In presenza di un supporto rigido, le sollecitazioni non vengono dissipate e si trasmettono direttamente alle strutture portanti.

Inquinamento acustico e tutela della salute: la conformità al D.Lgs. 81/08 e le normative di buon vicinato

Il controllo delle emissioni sonore e vibrazionali risponde a criteri di comfort abitativo e a precisi obblighi normativi. In ambito civile, il Codice Civile italiano (Art. 844 c.c.) disciplina le immissioni di rumore, stabilendo il limite della normale tollerabilità. Le problematiche legate a ronzii e vibrazioni causati da impianti di condizionamento privi di adeguati sistemi di smorzamento sono frequenti fonti di contenzioso.

In ambito industriale e nei contesti professionali, l’esposizione continuativa alle vibrazioni meccaniche costituisce una delle cause di malattie professionali a carico dell’apparato muscolo-scheletrico, vascolare e neurologico. Il D.Lgs. 81/08 (Testo Unico sulla Salute e Sicurezza sul Lavoro), impone l’obbligo preciso per i datori di lavoro di valutare e prevenire i rischi derivanti dall’esposizione alle vibrazioni meccaniche. L’integrazione di sistemi di isolamento vibrazionale realizzati con Antivibranti per impianti industriali costituisce una misura di prevenzione tecnica primaria per tutelare la salute degli operatori e garantire la conformità delle installazioni.
