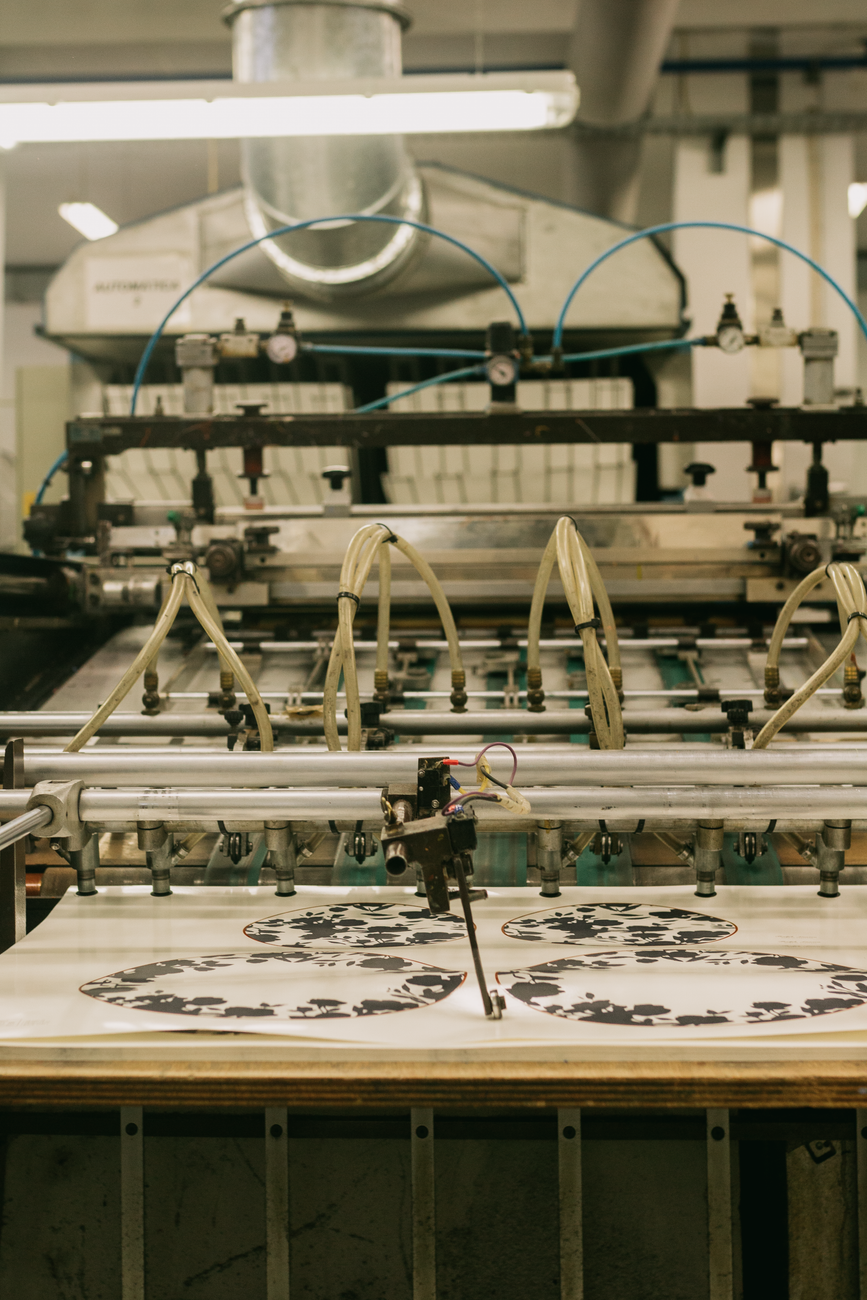

La dinamica delle vibrazioni nelle macchine tipografiche: rotative, flessografiche e fustellatrici
I complessi cinematismi rotativi e alternativi delle moderne macchine tipografiche generano sollecitazioni dinamiche continue che si trasmettono direttamente alle strutture degli edifici industriali. Nei centri stampa e nelle tipografie, dove più macchinari operano simultaneamente su pavimentazioni rigide, l’assenza di un adeguato isolamento delle vibrazioni accelera l’usura meccanica dei componenti, degrada la precisione del registro di stampa e compromette il comfort acustico dei reparti.
Le vibrazioni si dividono principalmente in attive, prodotte direttamente dal macchinario in funzione, e passive, trasmesse dall’ambiente esterno o da altri impianti adiacenti verso i sistemi di stampa più sensibili. Nelle macchine da stampa offset e nelle rotative flessografiche, la rotazione dei cilindri e il passaggio dei supporti creano un’eccitazione armonica costante. Al contrario, le apparecchiature di legatoria e trasformazione — quali fustellatrici, piegatrici, fascicolatori, cucitrici e taglicarte — generano shock impulsivi transienti legati alle fasi di taglio, battuta e arresto rapido. Questa alternanza tra oscillazioni armoniche continue e shock transienti ricorda da vicino i fenomeni fisici analizzati nello studio degli antivibranti per linee di lavorazione lamiere, dove le forze d’urto massicce devono essere isolate alla fonte per proteggere l’integrità strutturale dell’edificio.
Parametri fisici per la scelta dell’isolamento delle vibrazioni: carico statico, dinamico e frequenza propria
La corretta selezione di un supporto antivibrante richiede lo studio rigoroso dei parametri fisici del sistema. Il punto di partenza è il calcolo del carico statico (CS), ovvero la massa gravante su ciascun punto di appoggio a macchina ferma, espresso in chilogrammi (kg) o Newton (N). Questo dato deve essere combinato con il calcolo del carico dinamico (CD), che tiene conto delle forze d’inerzia, dei momenti torcenti e delle accelerazioni generate durante il ciclo di lavoro della macchina.
Definizione Tecnica: La frequenza propria (FP) del sistema di isolamento deve essere calcolata in modo da evitare la frequenza di risonanza (FR), la condizione critica in cui la frequenza di eccitazione della macchina coincide con quella naturale del supporto elastico, amplificando le vibrazioni anziché smorzarle.
Un altro fattore determinante è la durezza Shore, espressa in gradi Shore (Sh), che indica la rigidità della gomma utilizzata nel supporto gomma-metallo.
| Parametro Tecnico | Unità di Misura | Descrizione Applicativa | Impatto sui Sistemi di Stampa |
|---|---|---|---|
| Carico Statico (CS) | N o kg | Massa del macchinario distribuita sui singoli punti di appoggio. | Determina la deformazione iniziale (freccia statica) del supporto. |
| Carico Dinamico (CD) | N | Forze variabili generate dai componenti in movimento (cilindri, fustelle). | Definisce la sollecitazione a fatica della mescola in gomma. |
| Frequenza Propria (FP) | Hz (Hertz) | Frequenza naturale di oscillazione del supporto elastico caricato. | Deve essere nettamente inferiore alla frequenza di eccitazione della macchina. |
| Durezza Shore (Sh) | Gradi Shore | Resistenza alla penetrazione dell’elastomero gomma-metallo. | Influisce sulla rigidezza dinamica e sulla capacità di smorzamento. |
Piedi antivibranti linea SURMAC e SURMAC RINFORZATI: livellamento e stabilità per telai di stampa
Nelle applicazioni grafiche di precisione, il perfetto livellamento del telaio è un requisito imprescindibile per garantire l’allineamento dei colori e prevenire difetti di registro. In questo contesto, i supporti della linea SURMAC – Supporti Antivibranti offrono una risposta tecnologica specifica, garantendo una semplice e rapida installazione che evita la trasmissione delle vibrazioni alle strutture del fabbricato o ad altre apparecchiature delicate circostanti.
Per i macchinari che presentano masse eccentriche rilevanti, spinte orizzontali intense o forti accelerazioni, la scelta si orienta verso la gamma dei SURMAC RINFORZATI. Questi supporti combinano la flessibilità della gomma vulcanizzata con una struttura metallica rinforzata, in grado di contenere le oscillazioni trasversali senza compromettere la capacità di smorzamento verticale. L’installazione di questi piedi antivibranti elimina la necessità di ancoraggio chimico o meccanico a pavimento.
Antivibranti a campana SUCON e soluzioni per carichi gravosi nelle macchine da stampa flessografiche e rotocalco
Le rotative flessografiche e i sistemi per rotocalco sono caratterizzati da strutture imponenti, con masse che possono superare diverse decine di tonnellate. Le oscillazioni generate da questi impianti richiedono l’uso di antivibranti a campana SUCON e supporti a flange per grandi carichi. Questi dispositivi distribuiscono uniformemente le forze agenti e offrono un’elevata stabilità intrinseca.
Il design a campana protegge l’elastomero interno da urti accidentali e dal gocciolamento di fluidi di processo. La flangia di fissaggio permette un solido ancoraggio alla base della macchina, mentre la gomma interna lavora principalmente a taglio e compressione, ottimizzando lo smorzamento delle basse frequenze generate dai motori principali e dai rulli di svolgimento della carta o dei film plastici. Quando questi macchinari integrano moduli di taglio o fustellatura pesante, l’impatto dinamico richiede l’applicazione di principi analoghi a quelli descritti per gli antivibranti per presse, prevenendo l’insorgere di micro-fessurazioni nella pavimentazione industriale e l’allentamento dei giunti meccanici.
Abbattimento del rumore strutturale e comfort acustico nei reparti di stampa
Le vibrazioni meccaniche non dissipate si propagano attraverso le strutture del fabbricato sotto forma di rumore strutturale (solid-borne noise). Una volta raggiunte le pareti e i soffitti, queste vibrazioni si convertono in onde sonore aeree, incrementando notevolmente i decibel complessivi all’interno dell’ambiente lavorativo. Questo fenomeno non solo compromette la sicurezza sul luogo di lavoro, ma accelera l’affaticamento degli operatori.
L’isolamento acustico di un reparto di stampa non si ottiene solo isolando le pareti, ma interrompendo la trasmissione dell’energia cinetica alla radice. Sospendere elasticamente ogni singola macchina tramite supporti gomma-metallo è l’unico modo per abbattere il rumore strutturale alla fonte.
L’adozione di idonei supporti gomma-metallo, dimensionati in base alle frequenze di eccitazione delle macchine, riduce drasticamente la trasmissione delle alte e medie frequenze acustiche, contribuendo alla conformità alle normative vigenti in materia di inquinamento acustico industriale e migliorando la stabilità complessiva dell’impianto.
Errori comuni nell’installazione di supporti antivibranti su impianti grafici e di legatoria
La scelta del miglior supporto antivibrante può essere vanificata da errori commessi durante la fase di installazione o dimensionamento. Un errore frequente riguarda il mancato bilanciamento dei pesi: le macchine da stampa presentano spesso una distribuzione asimmetrica delle masse (con il gruppo motore o il mettifoglio molto più pesanti rispetto alla sezione di uscita). L’utilizzo di supporti identici su tutti i punti d’appoggio causa un cedimento elastico disomogeneo, compromettendo il livellamento.
Per una corretta messa in opera, si consiglia di seguire una procedura strutturata di verifica:
- Identificare l’esatta ripartizione dei carichi statici e dinamici su ciascun punto di appoggio del macchinario.
- Scegliere supporti antivibranti con portata adeguata, evitando sia il sovraccarico (snervamento della gomma) sia il sottocarico (mancata deflessione elastica e assenza di isolamento).
- Eseguire un livellamento micrometrico iniziale utilizzando i sistemi di regolazione integrati nei piedi antivibranti, monitorando la planarità con livelle di precisione.
- Effettuare un serraggio controllato dei controdadi per bloccare la regolazione in altezza, evitando di indurre tensioni torsionali sulla gomma del supporto.
Per impianti complessi o per l’allineamento di alberi di trasmissione lunghi, l’esperienza acquisita nell’applicazione di piedi antivibranti in gomma per macchine utensili evidenzia come anche una minima deviazione geometrica causata da vibrazioni non isolate possa generare usure anomale sui cuscinetti di supporto, disallineamenti dei mandrini e derive qualitative sul prodotto finito.
Mescole speciali e resistenza a solventi, inchiostri e oli tipografici nei supporti in gomma-metallo
L’ambiente operativo di una tipografia espone costantemente i componenti macchina a sostanze chimiche aggressive. Solventi di lavaggio, inchiostri a base olio o UV, additivi per bagnatura e oli lubrificanti possono aggredire chimicamente le mescole elastomeriche standard, causandone il rigonfiamento, l’indurimento precoce o la fessurazione.
Per garantire una lunga vita utile ai supporti antivibranti, DAB distribuisce anche articolo con mescole elastomeriche specifiche, resistenti all’aggressione dei fluidi industriali. L’impiego di elastomeri sintetici opportunamente selezionati assicura che le proprietà di smorzamento e la durezza Shore (Sh) rimangano stabili nel tempo, prevenendo il decadimento strutturale del supporto anche in presenza di contaminazione diretta da idrocarburi e agenti chimici tipografici.
Checklist di manutenzione e controllo usura degli elementi di isolamento elastico nei turni H24
Nei moderni stabilimenti grafici, i macchinari lavorano spesso su cicli continui H24. Questo regime d’uso intensivo sottopone i supporti elastici a una fatica dinamica costante. Un piano di manutenzione preventiva è fondamentale per evitare fermi macchina imprevisti e mantenere inalterata la precisione del registro di stampa.
- Ispezione visiva mensile: verificare l’assenza di fessurazioni superficiali, distacchi tra la flangia metallica e la gomma vulcanizzata, o segni di deformazione permanente anomala.
- Controllo della contaminazione: rimuovere tempestivamente accumuli di inchiostro secco, solventi o polvere di carta che potrebbero alterare la flessibilità dell’elastomero.
- Verifica del livellamento semestrale: misurare con strumenti di precisione l’eventuale variazione dell’altezza di lavoro del macchinario, compensando i naturali assestamenti della gomma tramite la vite di regolazione dei supporti SURMAC.
- Monitoraggio dell’irrigidimento: verificare che l’elastomero non presenti vetrificazione superficiale dovuta a invecchiamento termico o chimico.
La pianificazione di queste verifiche riduce al minimo il rischio di derive geometriche nei gruppi di stampa e assicura prestazioni costanti nel tempo, salvaguardando l’investimento nei macchinari e la qualità del prodotto finito.
