Antivibranti in gomma per tubazioni

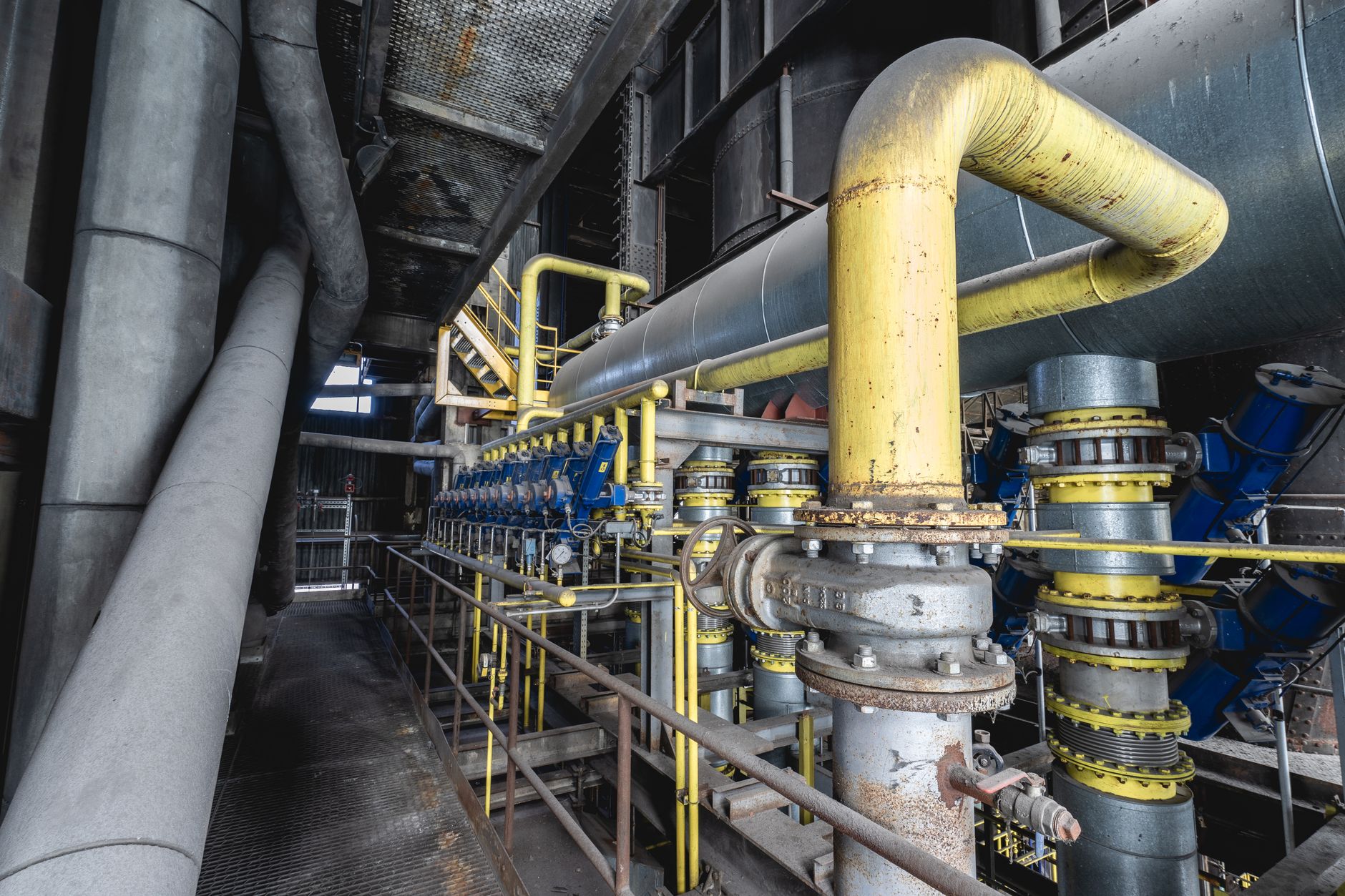

Dinamica del piping: perché l’isolamento delle vibrazioni nelle tubazioni industriali è fondamentale

Le reti di tubazioni industriali (piping) sono costantemente sottoposte a sollecitazioni dinamiche severe e continue. Il moto rotatorio e alternativo di macchinari adiacenti o direttamente collegati — quali motori elettrici, pompe, compressori, presse e organi meccanici in genere — genera forze alterne che si propagano sotto forma di energia cinetica lungo le condotte. Senza un adeguato isolamento delle vibrazioni, queste oscillazioni costanti non si limitano a produrre fastidioso rumore strutturale, ma riducono l’efficienza complessiva dell’impianto, accelerano la fatica dei materiali metallici e incrementano in modo significativo le necessità di manutenzione straordinaria, fino a causare cricche, fessurazioni o rotture repentine dei giunti flangiati e delle saldature.

Per ovviare a queste criticità, i vincoli fisici delle tubazioni non possono essere completamente rigidi. Se l’ancoraggio a parete o a soffitto non consente un minimo di flessibilità elastica, la tubazione non è in grado di dissipare le sollecitazioni, accumulando tensioni interne distruttive. L’impiego di antivibranti in gomma per tubazioni specificamente dimensionati consente di creare punti di sospensione e vincolo flessibili in grado di attutire gli spostamenti termici, i colpi d’ariete e i transitori di pressione, salvaguardando l’integrità strutturale dell’intero circuito di piping.

Antivibranti in gomma o a molla per tubazioni: guida alla scelta tecnologica

La corretta selezione del sistema di isolamento elastico è subordinata all’analisi delle frequenze di eccitazione generate dalle sorgenti vibranti. La scelta ingegneristica principale si articola tra isolatori a molla elicoidale e supporti in gomma-metallo. Entrambe le tecnologie offrono prestazioni specifiche in relazione ai carichi e alle condizioni ambientali d’uso.

Gli antivibranti a molla vengono tipicamente impiegati per applicazioni particolarmente performanti e per il sostegno di apparecchiature estremamente pesanti che operano a frequenze di eccitazione molto basse. Di contro, gli antivibranti in gomma di DAB Antivibranti si rivelano ideali anche per l’isolamento di apparecchiature pesanti che operano in condizioni di lavoro gravose, usuranti e in presenza di agenti corrosivi. Lo sviluppo tecnologico delle mescole elastomeriche ha permesso di formulare soluzioni gomma-metallo capaci di unire un elevato smorzamento intrinseco — che previene le ampiezze di risonanza incontrollate — a una barriera totale contro la trasmissione del rumore strutturale ad alta frequenza, che altrimenti si propagherebbe per via solida attraverso le spire metalliche delle molle (fenomeno di bypass acustico).

Tipologie di supporti antivibranti per tubazioni: dai collarini elastici ai sistemi a flangia

Per configurare un efficace disaccoppiamento dinamico lungo le linee di distribuzione dei fluidi, DAB propone una gamma strutturata di soluzioni standard e speciali, progettate per carichi statici e dinamici differenti:

• Collarini antivibranti e barre: sistemi dedicati al fissaggio sospeso o a parete, dotati di inserti in gomma che impediscono il contatto metallico diretto tra il tubo e la staffa di ancoraggio.
• Antivibranti cilindrici: disponibili in mescole di gomma naturale, silicone o con inserti in acciaio inox, sono ideali per l’isolamento multidirezionale e la compensazione dei micro-spostamenti termici o vibrazionali.
• Supporti a campana SUCON e linea SURMAC: idonei a sopportare carichi combinati di taglio e compressione, garantiscono stabilità e isolamento ottimale per tubazioni collegate a motori o compressori soggetti a forti oscillazioni.
• Antivibranti a flange per grandi carichi: studiati per impieghi industriali pesanti e linee di piping di grande diametro, offrono stabilità intrinseca, elevata sicurezza strutturale ed eccellenti doti di isolamento.

Parametri fisici e formule di dimensionamento: carico statico, frequenza propria e risonanza

Il corretto dimensionamento richiede l’analisi del carico statico gravante su ciascun supporto, calcolato sommando il peso proprio della tubazione, il peso specifico del fluido convogliato a pieno regime e gli accessori di linea (valvole, flange, filtri). A questo si somma il carico dinamico indotto dalle pulsazioni del flusso e dalle accelerazioni dei macchinari. Un ulteriore parametro fondamentale è la durezza Shore (espressa in Shore) dell’elastomero: mescole con durezza Shore inferiore offrono una maggiore deflessione statica e frequenze proprie più basse (maggior isolamento), mentre durezze superiori aumentano la capacità di carico statico e la stabilità del fissaggio.

Applicazioni speciali: antivibranti per condotte gas, fumi di scarico e alte temperature

Nelle linee di evacuazione dei fumi industriali e nelle condotte dei gas combusti, le tubazioni devono operare in condizioni termiche e dinamiche severe. Queste condotte sono collegate direttamente a motori diesel, gruppi elettrogeni, ventilatori, aspiratori o compressori che generano vibrazioni continue ad alta intensità.

Le condotte dei fumi di scarico devono essere sospese elasticamente per evitare che le vibrazioni trasmesse dai macchinari alle quali sono collegate o che si trovano nelle immediate vicinanze le possano danneggiare precocemente. La componente in gomma, unita alle parti in metallo, svolge la duplice funzione di dissipare le sollecitazioni dinamiche e garantire un appoggio stabile.

Per tali installazioni, l’impiego di accorgimenti e supporti specifici per alte temperature è obbligatorio. DAB fornisce antivibranti per condotte gas e fumi di scarico realizzati con elastomeri speciali, come il silicone o formulazioni sintetiche resistenti all’invecchiamento termico, in grado di mantenere inalterate la propria durezza Shore e l’efficacia di smorzamento anche in presenza di temperature di esercizio molto elevate, preservando i condotti da rotture strutturali precoci.

Integrazione nei settori applicativi: dall’HVAC ai sistemi di pompaggio e autoclavi

L’utilizzo dei supporti elastici interessa svariati comparti industriali e civili:

• Condizionamento e unità esterne (HVAC): previene la propagazione del rumore strutturale e delle vibrazioni dei compressori attraverso le tubazioni del refrigerante all’interno degli edifici.
• Sistemi di pompaggio e autoclave: assorbe le forti vibrazioni idrauliche e i transitori di pressione (colpi d’ariete) generati dall’avviamento e dall’arresto delle pompe.
• Gruppi elettrogeni e macchine utensili: disaccoppia le tubazioni ausiliarie (carburante, lubrificazione, scarico) dalle oscillazioni ad alta frequenza del blocco motore.
• Altri settori industriali: dalle linee di processo nel settore alimentare e agricolo, fino alle applicazioni speciali nel settore ferroviario, nautico ed elettromedicale, dove l’isolamento dalle vibrazioni è vincolato a rigorosi standard di igiene, affidabilità e sicurezza.

Nelle linee produttive e di processo, inoltre, l’integrazione di tappetini antivibranti e supporti specifici sotto macchinari pesanti come centrifughe, compressori o confezionatrici riduce drasticamente l’energia cinetica trasmessa alle pavimentazioni e alle tubazioni ad esse collegate, migliorando le condizioni di lavoro e preservando le strutture.

Errori da evitare nella progettazione e nel montaggio dei supporti elastici per piping

Anche il miglior supporto antivibrante può perdere efficacia se installato in modo non corretto. Gli errori più ricorrenti riscontrabili in cantiere includono:

1. Bypass o ponti rigidi: si verificano quando un bullone, una staffa ausiliaria o un condotto secondario non isolato creano un contatto metallico diretto tra la tubazione e la struttura portante, vanificando l’azione dell’elastomero.
2. Sottostima delle dilatazioni termiche: se i supporti non sono disposti in modo da consentire i movimenti assiali o radiali indotti dall’escursione termica, l’antivibrante subirà un precarico anomalo che ne ridurrà drasticamente la vita utile.
3. Disallineamento geometrico: installare i supporti disassati rispetto alla verticale del carico induce sollecitazioni di taglio non previste, accelerando la degradazione della mescola gomma-metallo.
4. Scelta errata della durezza Shore: l’impiego di supporti con mescola troppo rigida per carichi leggeri non consente la necessaria deflessione statica della gomma, annullando l’effetto smorzante del sistema.

Quadro normativo per l’abbattimento delle vibrazioni e del rumore nelle tubazioni

La corretta gestione delle sollecitazioni dinamiche nel piping risponde a precisi requisiti legislativi in materia di salute e sicurezza. Il D.Lgs. 81/08 impone ai datori di lavoro di valutare e minimizzare i rischi derivanti dall’esposizione dei lavoratori alle vibrazioni meccaniche e al rumore. L’adozione di supporti elastici idonei consente di ridurre il propagarsi di rumori e vibrazioni all’interno degli ambienti industriali, garantendo la conformità alle normative vigenti.
