Antishock per macchinari industriali

Cos’è un sistema antishock per macchinari industriali e come funziona l’isolamento gomma-metallo

All’avvio e all’arresto di un impianto pesante, l’energia cinetica accumulata o improvvisamente rilasciata si trasforma in una sollecitazione impulsiva transitoria che si ripercuote sulla struttura del macchinario e sulla pavimentazione dello stabilimento. Questo fenomeno, noto come shock meccanico, differisce dalle continue oscillazioni armoniche stazionarie ma risulta altrettanto distruttivo nel medio e lungo periodo. Senza un’efficace dissipazione controllata, l’energia d’urto accelera l’usura dei componenti interni, provoca disallineamenti di precisione e genera fessurazioni o cedimenti strutturali precoci.

L’impiego di supporti antishock per macchinari industriali rappresenta la via più rapida ed efficiente per mitigare questi transitori dinamici, evitando costosi interventi di rifacimento delle fondazioni o del layout di fabbrica. I dispositivi gomma-metallo venduti da DAB Antivibranti — azienda italiana attiva da oltre 40 anni nello stampaggio e distribuzione di sistemi di isolamento dalle vibrazioni — funzionano sfruttando la deformazione elastica e l’isteresi della mescola elastomerica per assorbire l’energia dell’impatto, rilasciandola gradualmente sotto forma di calore. La combinazione tra l’elastomero ad alta capacità di smorzamento e l’armatura metallica di fissaggio distribuisce uniformemente la forza trasmessa. Si realizza così una protezione bidirezionale: da un lato, si riduce la trasmissione delle forze d’urto generate dalla macchina verso le fondazioni (isolamento attivo); dall’altro, si preserva il macchinario stesso dalle sollecitazioni impulsive esterne trasmesse attraverso il pavimento (isolamento passivo).

Parametri di calcolo per i supporti antishock: dal carico statico alla frequenza di risonanza

La corretta individuazione di un sistema antishock richiede uno studio rigoroso delle grandezze fisiche in gioco per prevenire fenomeni di amplificazione dinamica. Il punto di partenza è l’analisi del carico statico, ossia la forza costante espressa in Newton (N) o il peso in chilogrammi (kg) esercitato dal macchinario su ciascun punto di appoggio. In presenza di shock impulsivi causati da avviamenti improvvisi, frenate o inversioni di moto, il calcolo deve necessariamente integrare il carico dinamico, che definisce l’incremento istantaneo della sollecitazione durante il transitorio.

Per garantire l’efficacia del sistema, è indispensabile calcolare la frequenza propria del sistema isolato (espressa in Hertz, Hz), ovvero la frequenza naturale di oscillazione dell’accoppiamento tra la massa del macchinario e la rigidezza elastica del supporto antivibrante. Questa grandezza deve essere opportunamente distante dalla frequenza forzante generata dal motore o dagli organi in movimento per evitare la frequenza di risonanza. Se la frequenza di eccitazione dovesse coincidere con la frequenza propria del supporto, si verificherebbe il fenomeno della risonanza, con un aumento incontrollato delle ampiezze oscillatorie e il rapido deterioramento del supporto stesso. Lo smorzamento interno della gomma, correlato anche alla durezza Shore (misurata in Sh), interviene minimizzando l’ampiezza delle oscillazioni transitorie nel passaggio attraverso le frequenze critiche.

Soluzioni antishock per presse, punzonatrici e linee di lavorazione lamiera

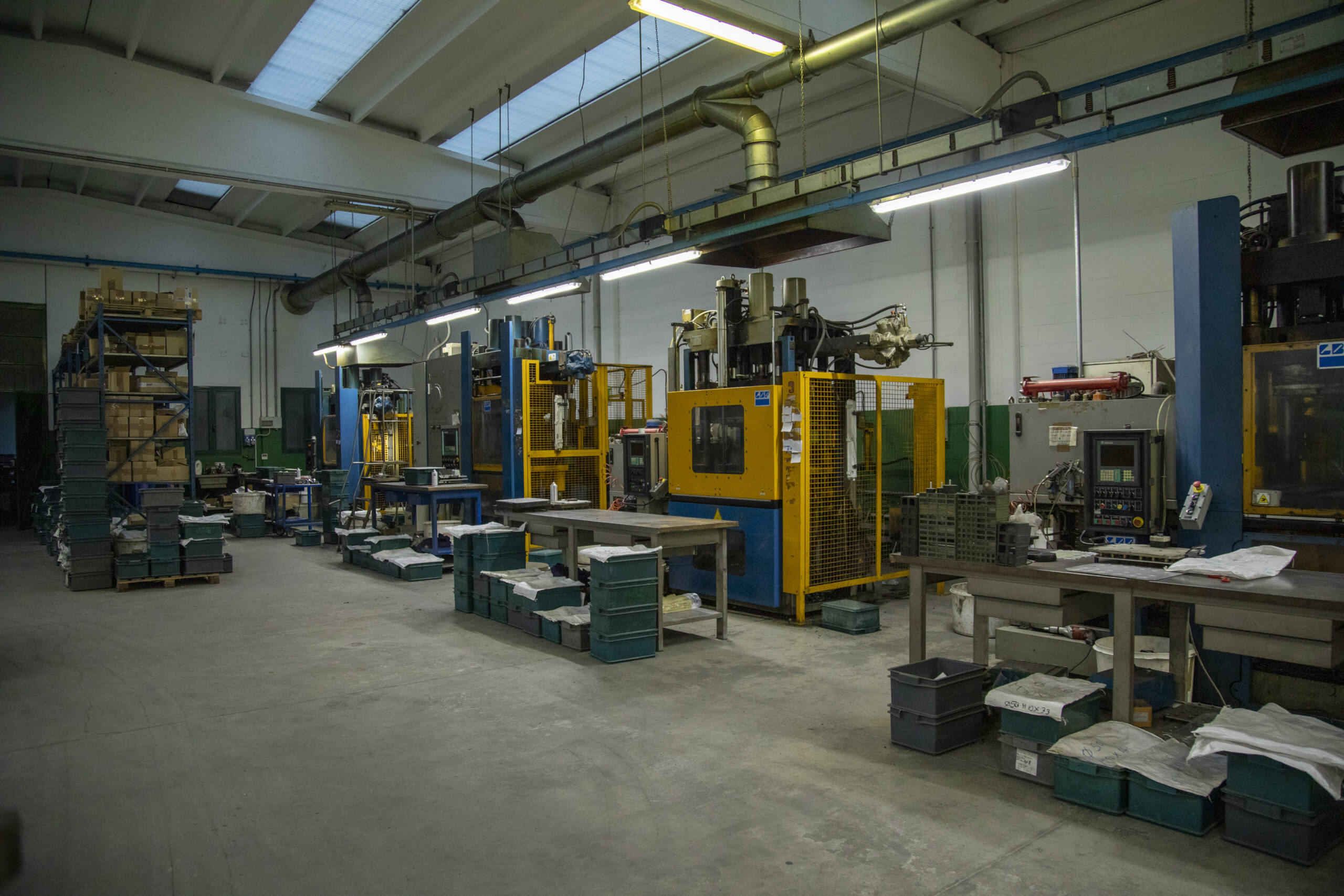

Le linee di lavorazione delle lamiere, che comprendono macchinari per il taglio, la forgiatura, lo stampaggio e la piegatura, generano urti e vibrazioni ad alta intensità che si trasmettono attraverso il basamento. Apparecchiature quali presse, magli, cesoie e punzonatrici sono regolate da complessi cinematismi interni che impongono carichi impulsivi concentrati in frazioni di secondo. Se non isolati, tali impulsi provocano il progressivo degrado delle tolleranze geometriche delle lavorazioni e danneggiano la stabilità dei fabbricati industriali.

Per preservare l’integrità delle strutture è indispensabile l’installazione di supporti elastici ad alte prestazioni. L’applicazione di specifici antivibranti per presse idrauliche e meccaniche previene i danni strutturali riducendo la trasmissione delle forze d’impatto alle fondazioni. Allo stesso modo, l’utilizzo di soluzioni dedicate per antivibranti per linee di lavorazione lamiere consente di assorbire lo shock di tranciatura e punzonatura, limitando al massimo il disturbo sonoro e le sollecitazioni strutturali trasmesse per via solida all’ambiente circostante.

Salvaguardia strutturale: l’isolamento elastico delle carpenterie metalliche nei macchinari

Le carpenterie metalliche industriali costituiscono l’ossatura portante su cui poggiano macchine utensili, impianti di pompaggio, gruppi elettrogeni e unità di condizionamento (HVAC). Poiché l’acciaio e le leghe metalliche presentano un coefficiente di smorzamento interno estremamente ridotto, le sollecitazioni dinamiche generate dagli organi meccanici in movimento si propagano senza attenuazione lungo i componenti della carpenteria, inducendo fenomeni di fatica meccanica su giunzioni saldate, bullonate o flangiate.

L’integrazione di dispositivi per isolare elasticamente le carpenterie dei macchinari consente di interrompere la continuità fisica tra la sorgente vibrante e la struttura metallica di sostegno. Grazie alle proprietà viscoelastiche della mescola gomma-metallo, l’energia cinetica viene dissipata all’origine, estendendo il ciclo di vita utile delle carpenterie stesse, riducendo i costi di manutenzione e minimizzando la rumorosità complessiva trasmessa per via aerea.

Guida alla scelta: antivibranti a campana SUCON, linea SURMAC e flange per grandi carichi DAB

DAB Antivibranti propone una gamma completa di soluzioni standard e su misura, progettate per rispondere alle specifiche esigenze del mercato italiano e internazionale in molteplici settori di applicazione, tra cui l’agricolo, l’elettromedicale, il ferroviario, il nautico, l’alimentare, i sistemi di pompaggio e autoclave, il condizionamento, i gruppi elettrogeni e le macchine utensili:

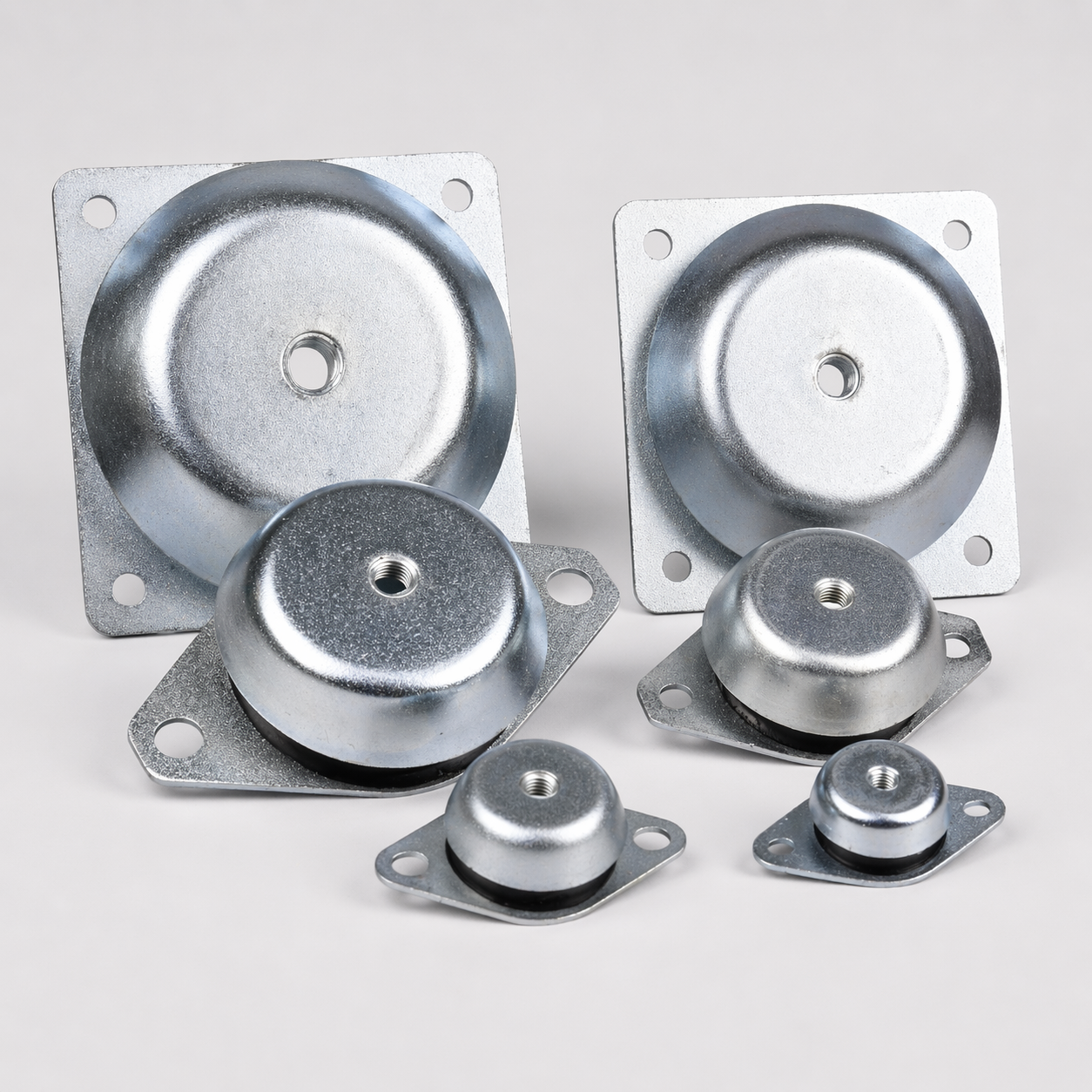

• Antivibranti a campana SUCON: provvisti di una calotta metallica superiore che protegge l’elastomero interno da agenti atmosferici, sversamenti di oli idraulici e agenti corrosivi. Offrono un’ottima stabilità laterale e un sistema di sicurezza intrinseco (fail-safe) antiribaltamento, rendendoli ideali per motorizzazioni nautiche, gruppi elettrogeni e compressori industriali.
• Supporti antivibranti linea SURMAC: supporti autolivellanti di precisione espressamente indicati per l’installazione sotto macchine utensili gravose che richiedono un perfetto allineamento geometrico e un elevato isolamento dalle oscillazioni indotte dai movimenti asse.
• Antivibranti a flange per grandi carichi: progettati per sopportare carichi statici e dinamici particolarmente severi, come quelli presenti su grandi macchinari industriali, sistemi di frantumazione o impianti ferroviari, assicurando elevata rigidezza e resistenza alle sollecitazioni multidirezionali.
• Antivibranti cilindrici: disponibili in diverse varianti di mescola (gomma naturale, silicone o acciaio inox) per adattarsi a temperature d’esercizio specifiche e requisiti igienici rigidi, tipici ad esempio dell’industria alimentare ed elettromedicale.

Salute dei lavoratori e linee produttive: l’efficacia dei tappetini antivibranti e antishock

La riduzione delle vibrazioni industriali risponde anche a precisi requisiti normativi legati alla tutela della salute dei lavoratori nei luoghi di lavoro. L’esposizione prolungata a vibrazioni ad alta o bassa frequenza trasmesse attraverso la pavimentazione può causare disturbi biomeccanici e vascolari agli operatori.

Alcune macchine utensili, quali compressori, centrifughe o confezionatrici, durante il loro normale funzionamento generano elevate vibrazioni continue. Per mitigare questo rischio, l’impiego di tappetini antivibranti in gomma ad alta prestazione consente di eseguire un’efficace riduzione dell’energia cinetica direttamente sotto il basamento della macchina o lungo le linee di processo. Questa soluzione garantisce un idoneo isolamento acustico e vibrazionale, salvaguardando il personale addetto alle linee e migliorando il comfort ambientale del reparto produttivo.

I 4 errori più comuni nel dimensionamento e nell’installazione dei supporti antishock

La corretta installazione di un sistema antishock richiede un’attenta valutazione ingegneristica. Commettere errori in fase di selezione del supporto può compromettere l’efficacia dell’isolamento:

1. Calcolare il carico medio senza considerare la reale distribuzione delle masse: Spesso si divide il peso totale del macchinario per il numero di punti d’appoggio. Questo errore trascura la reale posizione del baricentro, sovraccaricando alcuni supporti e lasciandone altri scarichi, compromettendo la risposta elastica globale del sistema.
2. Ignorare la frequenza propria del sistema: Scegliere un supporto antivibrante basandosi solo sulla portata in kg, senza verificare la frequenza propria del sistema isolato, può causare l’allineamento accidentale alla frequenza forzante del macchinario, innescando pericolosi fenomeni di risonanza strutturale.
3. Sottovalutare la componente dinamica impulsiva: Nelle applicazioni soggette a shock ripetitivi e violenti, come presse e cesoie, calcolare il supporto unicamente sul carico statico porta al rapido snervamento e alla fessurazione dell’elastomero a causa delle elevate accelerazioni dinamiche non compensate.
4. Trascurare l’ambiente chimico-termico di esercizio: L’esposizione diretta a oli interi, emulsionanti, lubrorefrigeranti o a temperature d’esercizio elevate degrada rapidamente le proprietà elastiche della gomma standard. Per applicazioni gravose o con requisiti chimici stringenti è indispensabile selezionare elastomeri speciali (come silicone, NBR o neoprene) idonei all’ambiente di lavoro.
