Supporti Antivibranti per Macchine di Confezionamento Farmaceutico

La dinamica delle oscillazioni nel confezionamento farmaceutico: perché l’isolamento delle vibrazioni garantisce la precisione di dosaggio

La gestione delle sollecitazioni dinamiche nelle linee ad alta velocità per il packaging farmaceutico rappresenta una delle sfide ingegneristiche più complesse nella progettazione degli impianti. Macchinari come termoformatrici, blisteratrici e astucciatrici lavorano a frequenze di ciclo elevatissime, generando forze alterne dovute a movimenti alternativi di camme, cinematiche di spinta e sistemi di tranciatura. Se queste forze non vengono isolate alla fonte, si propagano sotto forma di vibrazioni strutturali lungo l’intera linea di produzione.

Le ripercussioni di una mancata installazione di idonei antivibranti per macchine per confezionamento farmaceutico si riflettono direttamente sulla qualità del prodotto finale. I moderni sistemi di controllo qualità integrano sensori ottici ad alta precisione, telecamere per il controllo del riempimento del blister e lettori di codici a barre. Le vibrazioni strutturali causano micro-disallineamenti di questi dispositivi di scansione, provocando falsi scarti o, nello scenario peggiore, il mancato rilevamento di difetti di confezionamento. Come accade nei reparti produttivi con macchine utensili CNC (Controllo Numerico Computerizzato), dove la stabilità geometrica è cruciale (si veda l’analisi sui piedi antivibranti in gomma per macchine utensili), anche nel confezionamento farmaceutico la riduzione delle forze eccitatrici è la chiave per mantenere le tolleranze di processo richieste.

Parametri di selezione tecnica dell’antivibrante gomma-metallo: calcolo del carico statico, carico dinamico e frequenza propria

La selezione di un supporto antivibrante richiede un’analisi rigorosa dei parametri fisici dell’applicazione. Il primo dato da determinare è il carico statico, ovvero il peso del macchinario distribuito sui singoli punti di appoggio, espresso in decanewton (daN) o chilogrammi (kg). A questo va sommato il carico dinamico, che include le forze d’inerzia generate dagli organi in movimento durante il transitorio di avviamento e il regime di funzionamento normale.

La procedura corretta per determinare la configurazione dei supporti segue step definiti:

1. Calcolo della ripartizione delle masse del macchinario per definire il baricentro esatto e il carico specifico su ogni punto di appoggio.
2. Identificazione della frequenza fondamentale di disturbo, legata ai cicli al minuto del motore principale o alla frequenza dei movimenti alternativi dei gruppi di dosaggio.
3. Definizione della deflessione statica necessaria (lo schiacciamento del supporto sotto il peso statico) per impostare la corretta frequenza propria di isolamento.
4. Scelta della mescola elastomerica con la durezza Shore più indicata per supportare i carichi senza incorrere in fenomeni di creep (deformazione permanente sotto carico costante) o invecchiamento precoce.

Antivibranti cilindrici e piedini in acciaio inox: materiali e durezza Shore per ambienti sterili e camere bianche

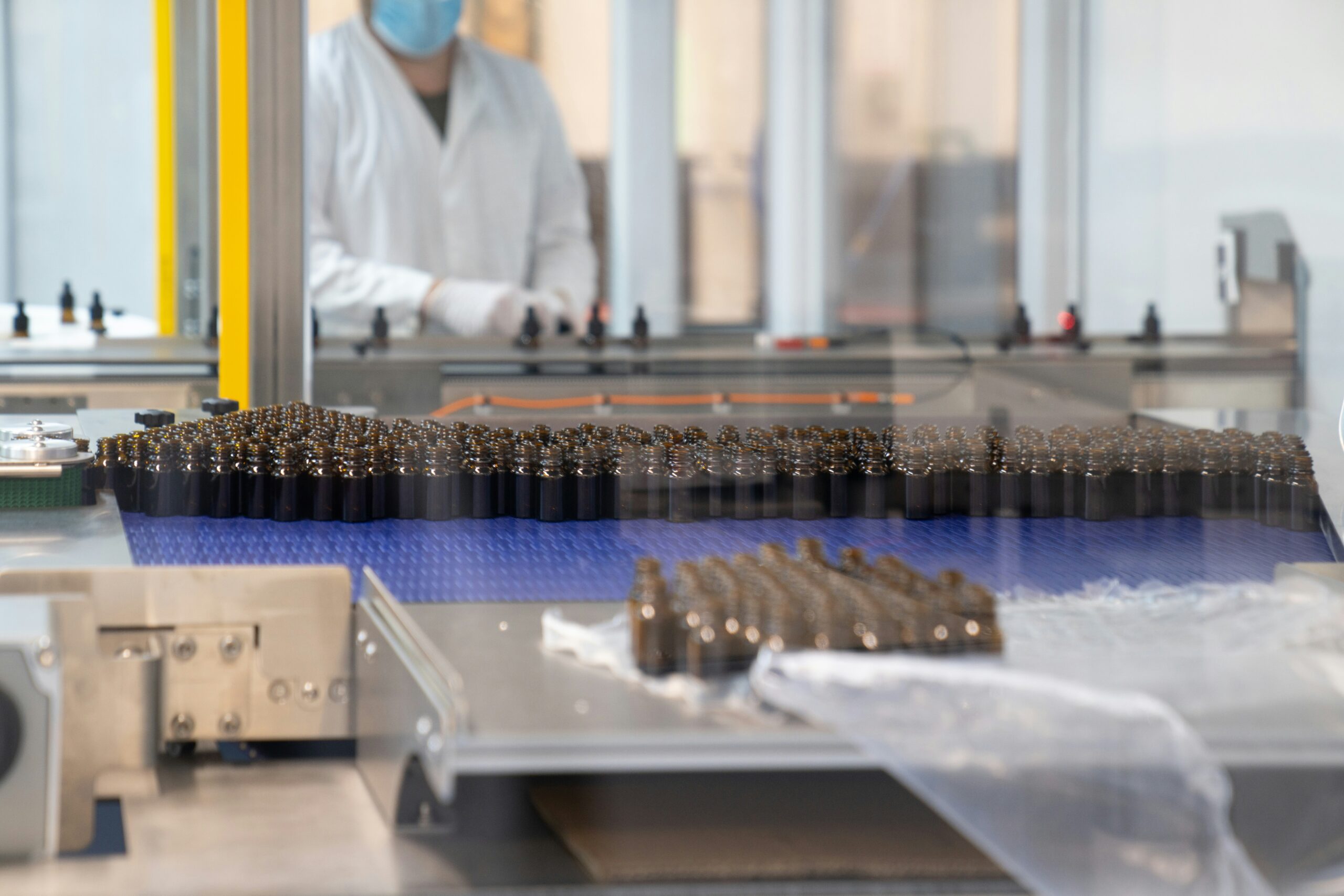

Nelle aree di confezionamento farmaceutico, in particolare all’interno di camere bianche (cleanroom) ad atmosfera controllata, le restrizioni igieniche sono severe. I componenti non devono rilasciare particelle nell’aria e devono resistere a cicli frequenti di lavaggio e sanificazione con agenti chimici aggressivi. Per soddisfare questi requisiti, i supporti devono essere realizzati accoppiando elastomeri speciali (come gomma nitrile NBR o silicone) a parti metalliche rigorosamente in acciaio inox (AISI 304 o AISI 316).

Le mescole elastomeriche per questo comparto sono formulate per non subire degradazione idrolitica durante i lavaggi. La durezza Shore (misurata in Shore ) è la proprietà che definisce la rigidezza dell’elastomero. Mescole morbide (45 Shore ) offrono ottime performance di isolamento a basse frequenze, ma presentano una minore stabilità laterale. Mescole più rigide (60 o 70 Shore ) offrono una stabilità superiore, fondamentale per macchine soggette a forti spinte orizzontali, pur garantendo uno smorzamento eccellente delle alte frequenze. Molte delle soluzioni sviluppate per questo comparto derivano dalle tecnologie impiegate nei supporti antivibranti per macchinari e attrezzature alimentari, dove i requisiti di sanificazione e resistenza chimica sono del tutto analoghi.

Applicazioni reali sulle linee di packaging: dai supporti per blisteratrici e astucciatrici alla linea SURMAC

Le blisteratrici ad alta velocità utilizzano rulli riscaldati e sistemi di formatura ad aria compressa che generano vibrazioni transitorie intense. Se queste vibrazioni si propagano alla struttura portante della linea, possono indurre micro-fratture nei giunti di saldatura delle tubazioni o allentare le connessioni elettriche nei quadri di comando. L’adozione della linea SURMAC di DAB Antivibranti risponde precisamente all’esigenza di stabilizzare e isolare questi complessi industriali.

La linea SURMAC si distingue per un design ingegnerizzato capace di sopportare carichi elevati combinando un’eccellente resistenza alle sollecitazioni di taglio e compressione. Questi supporti garantiscono il corretto livellamento del macchinario e ne impediscono lo spostamento orizzontale senza la necessità di ancoraggio permanente al pavimento, salvaguardando l’integrità delle resine e delle pavimentazioni speciali delle camere bianche. Per approfondire come questi dispositivi agiscono sulla struttura delle macchine, si rimanda all’articolo sui dispositivi per isolare elasticamente le carpenterie dei macchinari.

L’utilizzo di un supporto elastico ad alte prestazioni riduce la trasmissione delle forze dinamiche al pavimento, stabilizzando il piano di lavoro delle astucciatrici ed eliminando le derive millimetriche che compromettono l’efficienza dei sistemi di presa robotizzati.

Disaccoppiamento elastico di pompe da vuoto e compressori ausiliari nel settore farmaceutico

Spesso le fonti primarie di disturbo in una linea di confezionamento non sono le macchine principali, bensì i dispositivi ausiliari posizionati sotto i basamenti o nelle immediate vicinanze. Le pompe da vuoto, indispensabili per il processo di termoformatura del film plastico o per la presa dei cartoni nelle astucciatrici, lavorano a regimi rotazionali costanti e generano vibrazioni ad alta frequenza che si trasmettono direttamente alla struttura portante della linea.

Il disaccoppiamento elastico di questi componenti si ottiene mediante l’interposizione di antivibranti cilindrici (gomma-metallo con viti in acciaio inox) o supporti a campana SUCON. Isolando localmente la pompa da vuoto o il compressore di servizio, si interrompe la propagazione del rumore strutturale. In questo modo si evita che le lamiere della carrozzeria esterna del macchinario agiscano come cassa di risonanza. Per applicazioni a terra o per l’isolamento di intere aree di appoggio di questi macchinari ausiliari, l’uso di tappetini antivibranti in gomma rappresenta una soluzione altamente efficace per ridurre la trasmissione di vibrazioni e contenere il rumore aereo nell’ambiente di lavoro.

Evitare la frequenza di risonanza: gli errori comuni nella progettazione delle carpenterie di supporto

Il rischio più grave nella progettazione del layout di una linea di confezionamento è la frequenza di risonanza. Questo fenomeno fisico si verifica quando la frequenza delle forze generata dalla macchina coincide con la frequenza propria della struttura di supporto o del pavimento. In condizioni di risonanza, le ampiezze delle oscillazioni crescono in modo incontrollato, provocando guasti strutturali affaticanti, disallineamenti dei nastri trasportatori e usura precoce di cuscinetti e guide lineari.

L’errore più comune consiste nel considerare la carpenteria di supporto come un corpo infinitamente rigido. Al contrario, ogni struttura metallica possiede una propria elasticità e una propria frequenza naturale. Se la struttura di supporto è troppo leggera o flessibile, la sua frequenza propria si abbasserà, avvicinandosi pericolosamente alle frequenze di lavoro delle macchine di confezionamento (tipicamente comprese tra i 10 e i 50 Hz). Questo scenario è paragonabile alle sollecitazioni dinamiche delle linee di deformazione e taglio lamiera, dove shock transienti e oscillazioni continue mettono a dura prova le strutture portanti, come dettagliato nello studio sugli antivibranti per linee di lavorazione lamiere. Per evitare la risonanza, è fondamentale calcolare preventivamente la rigidezza dinamica complessiva del sistema di supporto e selezionare un antivibrante con caratteristiche di smorzamento adeguate a dissipare l’energia in eccesso nelle fasi di transito (avvio e arresto del macchinario).

Manutenzione e analisi della durata dei supporti gomma-metallo nel settore chimico-farmaceutico

L’ambiente chimico-farmaceutico sottopone gli elastomeri a condizioni operative gravose. L’esposizione a cicli termici dovuti alla sterilizzazione, l’azione di solventi organici e l’uso di detergenti acidi o alcalini per la sanificazione accelerano il processo di invecchiamento della gomma. Con il passare del tempo, l’elastomero può manifestare fenomeni di indurimento, fessurazione superficiale o degradazione del legame chimico gomma-metallo.

Un piano di manutenzione deve prevedere ispezioni visive periodiche dei supporti antivibranti per verificare l’assenza di crepe, rigonfiamenti o cedimenti permanenti anomali. Qualora si noti un decadimento delle prestazioni di isolamento, un aumento della rumorosità o un disallineamento nei punti di giunzione delle linee, è necessario procedere alla sostituzione tempestiva dei supporti.
