Antivibranti per forni industriali

Perché i forni industriali generano vibrazioni e l’impatto delle alte temperature sull’isolamento elastico

I forni industriali impiegati nei processi di cottura, essiccazione, sinterizzazione e trattamento termico necessitano di sistemi di ventilazione ad alte prestazioni per garantire l’omogeneità termica all’interno della camera di riscaldamento. Il funzionamento continuo di organi rotanti e alternativi, quali ventilatori forzati, motori elettrici, giranti e turbine di ricircolo, genera forze alterne d’inerzia che si traducono in eccitazioni dinamiche a frequenze specifiche. Se queste sollecitazioni dinamiche non vengono isolate alla fonte, si propagano direttamente alla carpenteria del forno, ai condotti di aspirazione e alle strutture di sostegno dell’impianto, determinando disallineamenti degli organi rotanti, fatica meccanica precoce, rumore strutturale e usura dei componenti meccanici.

L’isolamento delle vibrazioni nei forni industriali presenta una criticità fisica peculiare: la costante esposizione ad elevate temperature. Il calore generato all’interno del forno si propaga per conduzione termica attraverso i punti di fissaggio strutturali, investendo direttamente il supporto antivibrante. Negli elastomeri non specifici, l’esposizione prolungata a temperature superiori ai limiti nominali innesca un processo di degradazione termica che altera la rigidezza dinamica del materiale, compromettendo lo smorzamento e accelerando l’invecchiamento dell’elastomero. Diventa quindi indispensabile l’adozione di sistemi di isolamento gomma-metallo sviluppati per mantenere inalterate le proprietà elastiche e meccaniche anche in condizioni di severo stress termico.

Criteri di calcolo e selezione dei supporti: carico statico, frequenza propria e durezza Shore per ambienti termici

La corretta selezione di un supporto antivibrante per impianti di riscaldamento e forni industriali richiede una rigorosa valutazione ingegneristica dei parametri dinamici dell’applicazione. I fattori chiave da determinare includono:

• Carico statico: la forza costante esercitata sul singolo supporto dal peso proprio della struttura del forno e dei suoi componenti (incluso il canale di ventilazione e i motori).
• Carico dinamico: la forza variabile generata dagli organi in movimento (motori, giranti, ventilatori) durante il ciclo di lavoro.
• Frequenza propria: la frequenza naturale di oscillazione del sistema isolato, che dipende direttamente dalla rigidezza del supporto elastico e dalla massa del macchinario gravante su di esso.
• Frequenza di risonanza: la condizione critica in cui la frequenza propria del supporto coincide con la frequenza di eccitazione della macchina, provocando un’amplificazione incontrollata delle vibrazioni anziché la loro dissipazione.
• Durezza Shore: l’indice di misura (espresso in Shore) della resistenza alla penetrazione dell’elastomero, parametro strettamente correlato alla rigidezza statica e dinamica della gomma.

Negli ambienti con temperature elevate, il comportamento elastico dei materiali varia sensibilmente: la rigidezza dinamica dell’elastomero può modificarsi a seconda della mescola impiegata. È fondamentale considerare questo fattore in fase di progettazione termomeccanica per evitare che un irrigidimento precoce o un cedimento elastico compromettano l’efficacia del sistema di isolamento delle vibrazioni.

Gomma naturale, silicone o acciaio inox? Confronto tra materiali per l’isolamento termo-vibrazionale

Lo smorzamento delle vibrazioni ad alta, media e bassa frequenza si realizza mediante dispositivi progettati per sfruttare lo smorzamento isteretico (il meccanismo fisico attraverso cui l’energia cinetica delle oscillazioni viene dissipata sotto forma di calore all’interno dell’elastomero). Nei forni industriali, la scelta della mescola e dell’armatura metallica determina le prestazioni e la durata del supporto.

Mentre la gomma naturale (NR) esprime proprietà di smorzamento eccellenti, la stabilità termica del silicone (VMQ) ne fa la scelta ottimale in prossimità dei punti caldi della camera di cottura. Nei casi in cui i supporti siano esposti a irraggiamento termico diretto o a temperature d’esercizio prossime ai limiti dei polimeri, si ricorre a sistemi ibridi composti da parti metalliche in acciaio inossidabile abbinate a mescole siliconiche ad alte prestazioni.

Antivibranti cilindrici in silicone e supporti a campana: le soluzioni DAB per la ventilazione dei forni

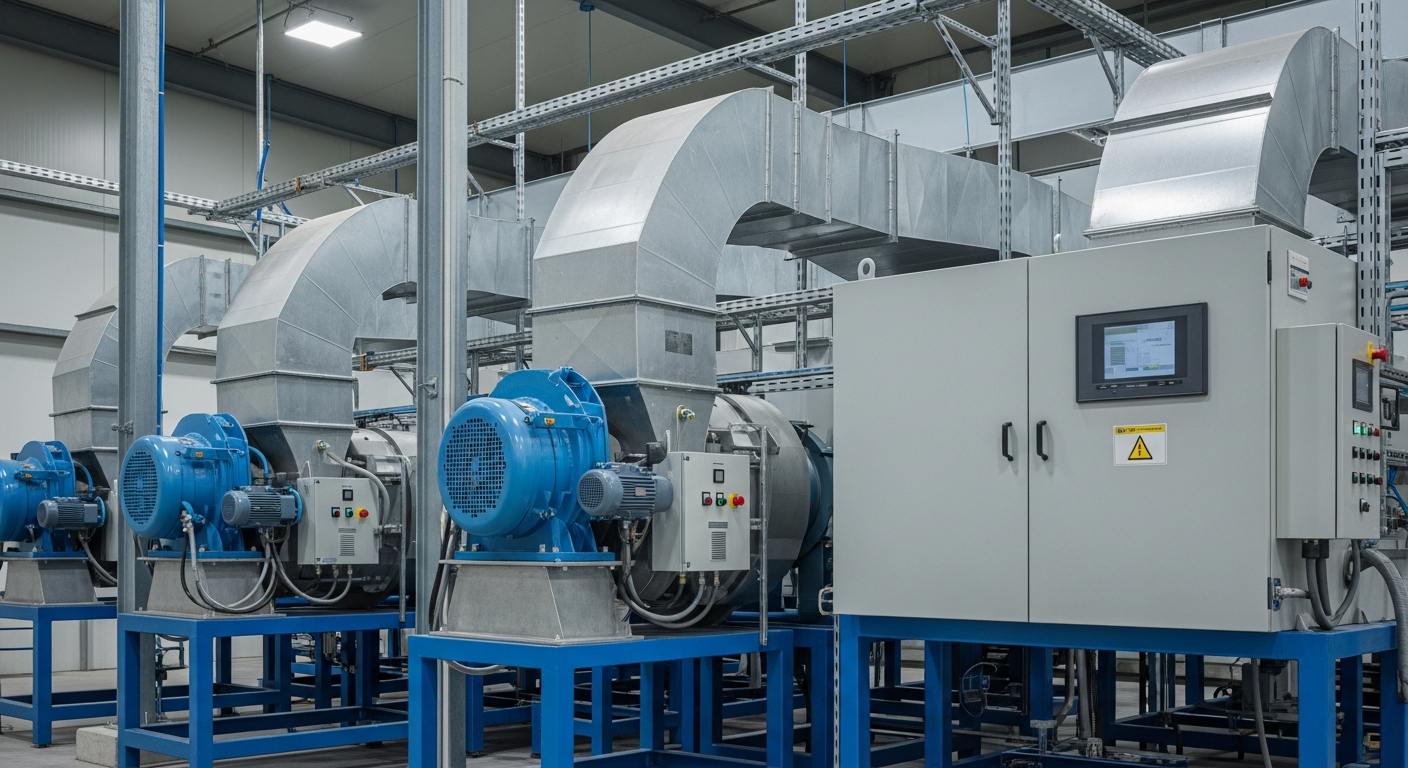

Per mitigare la trasmissione di onde elastiche e oscillazioni originate dai gruppi di ventilazione e aspirazione fumi, DAB propone una gamma di soluzioni ingegnerizzate in gomma-metallo. Gli antivibranti cilindrici in silicone speciale (VMQ) sono indicati per isolare carichi leggeri e medi, come i motoriduttori di ventilazione e i quadri di comando solidali alla struttura del forno. La loro versatilità geometrica ne consente l’uso sia sollecitati a compressione sia a taglio, assecondando le forze dinamiche indotte dal motore.

Per carichi statici e dinamici superiori, tipici dei ventilatori di ricircolo industriali o dei condensatori di fumi, si impiegano gli antivibranti a campana SUCON. La struttura metallica esterna di questi supporti funge da schermo protettivo per l’elastomero, riparandolo da fonti di calore radiante, depositi carboniosi e gocciolamenti di grasso o residui di lavorazione. Analogamente a quanto descritto nello studio sul comportamento della gomma-metallo negli antivibranti per climatizzatori industriali, i supporti a campana SUCON  controllano gli spostamenti laterali del macchinario sottoposto a forze d’inerzia trasversali, mantenendo al contempo un’ottima cedevolezza verticale per l’isolamento acustico e vibrazionale.

Applicazioni nei settori alimentare e chimico-farmaceutico: requisiti di igiene e resistenza alla corrosione nei forni di cottura

Nei processi produttivi di forni per l’industria alimentare (panificazione, pasticceria, essiccazione di granaglie) e per il settore chimico-farmaceutico, l’ambiente di lavoro richiede standard di igiene rigorosi e resistenza ad agenti chimici aggressivi usati nelle fasi di lavaggio (CIP – Clean In Place). In queste applicazioni, i supporti non devono trattenere sporco o fluidi e devono resistere all’ossidazione precoce.

DAB risponde a queste esigenze integrando supporti in gomma-metallo con parti metalliche in acciaio inossidabile. I prodotti della linea di antivibranti anticorrosione DAB prevengono il fenomeno del distacco chimico tra elastomero e metallo causato dall’umidità salina o dall’esposizione a detergenti chimici. Il design privo di fessure o cavità cieche riduce al minimo il rischio di ristagni batterici e di accumulo di residui organici, assicurando la piena rispondenza ai protocolli di sicurezza igienica richiesti nei forni industriali di cottura alimentare.

Isolamento di forni per grandi carichi e trattamenti termici: supporti a flangia e linea SURMAC

I grandi forni per trattamenti termici dei metalli, per la produzione di ceramiche o per la sinterizzazione dei materiali compositi, presentano masse complessive importanti e motori di potenza elevata. In tali scenari, l’energia vibrazionale sprigionata dalle turbine di ricircolo può propagarsi al pavimento dello stabilimento, alterando la precisione di macchine utensili limitrofe e accelerando il degrado strutturale del basamento.

Per carichi statici e dinamici elevati si ricorre all’impiego di antivibranti a flange per grandi carichi e ai supporti della linea SURMAC. Questi componenti permettono di realizzare un efficace isolamento attivo e passivo delle vibrazioni. Come analizzato nei sistemi di gestione dinamica descritti negli antivibranti per impianti industriali, l’adozione di un sistema di isolamento elastico alla base del forno riduce drasticamente l’energia vibrazionale trasmessa al suolo, preservando l’allineamento dei giunti flangiati del bruciatore, le tubazioni di adduzione del combustibile e le saldature strutturali della camera d’aria.

Errori comuni nella progettazione del sistema antivibrante per forni industriali e come evitarli

L’integrazione di sistemi elastici di isolamento in presenza di calore elevato presenta complessità progettuali. Di seguito vengono evidenziati gli errori installativi più comuni e le raccomandazioni tecniche per risolverli:

1. Trascurare la temperatura di conduzione metallica: calcolare l’isolamento basandosi solo sulla temperatura dell’aria ambiente è un errore. Il calore si propaga velocemente per conduzione attraverso i piedi di montaggio in metallo. È fondamentale interporre distanziali termici o selezionare supporti con mescole siliconiche adatte alle alte temperature.
2. Asimmetria nella distribuzione dei carichi: i forni industriali presentano raramente carichi distribuiti in modo uniforme a causa dell’assembramento asimmetrico di bruciatori, scambiatori e canali d’aria. L’uso di supporti identici senza verificare il baricentro reale comporta il sovraccarico di alcuni elementi (con perdita di corsa utile ed eccessivo indurimento) e il sotto carico di altri (con scarsa efficacia isolante).
3. Creazione di ponti acustici e vibranti: installare supporti elastici alla base del forno risulta inefficace se le condotte dei fumi, i tubi di alimentazione del combustibile e i cablaggi elettrici sono rigidamente vincolati alle pareti dello stabilimento. Tali vincoli rigidi agiscono da ponti di trasmissione dell’energia vibrazionale.
4. Incompatibilità chimica delle mescole: l’esposizione accidentale a vapori oleosi, fluidi idraulici o detergenti acidi su un elastomero non compatibile provoca il rapido rigonfiamento o lo sfaldamento della gomma, compromettendo la coesione del legame gomma-metallo.

Manutenzione e durata degli antivibranti in ambienti ad alta temperatura

L’esposizione accoppiata a carichi dinamici costanti e sbalzi termici ciclici accelera il naturale invecchiamento di qualsiasi mescola elastomerica. Per mantenere inalterate le performance di isolamento nel tempo ed evitare fermi macchina non programmati, è opportuno attuare verifiche ispettive periodiche sulle condizioni dei supporti.

Le attività di ispezione visiva devono focalizzarsi sull’analisi di anomalie quali crepe superficiali, irrigidimento visibile dell’elastomero, rigonfiamenti o deforma permanente sotto carico (fenomeno del *creep*). Eventuali incrementi improvvisi della rumorosità o delle oscillazioni strutturali indicano un decadimento dell’azione di smorzamento. La sostituzione programmata dei supporti preserva i cuscinetti dei ventilatori d’aria e riduce le sollecitazioni a fatica sulle strutture del forno. Per il calcolo della rigidezza corretta o per definire le specifiche del piano di manutenzione, si raccomanda di consultare direttamente gli specialisti della distribuzione.

La durabilità termomeccanica di un impianto termico industriale si ottiene attraverso la corretta gestione delle forze dinamiche. Isolare i motori di ventilazione e i basamenti con mescole e supporti idonei protegge l’integrità strutturale del forno nel lungo periodo.
