Antivibranti per generatori di corrente

Il funzionamento di un gruppo elettrogeno genera sollecitazioni dinamiche continue. L’accoppiamento tra il motore endotermico a combustione, alimentato a benzina o gasolio, e l’alternatore produce forze alterne e rotative sbilanciate che si scaricano direttamente sul telaio di supporto. Se queste oscillazioni non vengono dissipate, si propagano attraverso le strutture portanti sotto forma di onde elastiche, provocando l’usura precoce delle componenti interne, il disallineamento degli organi rotanti, l’allentamento dei collegamenti bullonati e un aumento dell’inquinamento acustico strutturale. Per evitare tali problematiche, l’uso di antivibranti per generatori di corrente progettati specificamente per l’applicazione rappresenta una scelta tecnica fondamentale per progettisti e installatori al fine di garantire l’integrità strutturale dei macchinari.

Perché i generatori di corrente richiedono un isolamento delle vibrazioni specifico?

I gruppi elettrogeni si differenziano da altri macchinari industriali rotanti per la coesistenza di due diverse sorgenti di vibrazione a frequenze differenti. Da un lato il motore termico a pistoni, caratterizzato da forze alternative sbilanciate a bassa frequenza legate ai cicli di combustione e al movimento alternativo delle masse; dall’altro l’alternatore, che genera frequenze di eccitazione più elevate connesse alla velocità di rotazione dell’albero e al numero di poli magnetici. La generazione e la trasmissione di energia cinetica all’interno del gruppo producono sollecitazioni vibratorie proporzionali alla potenza e alla velocità degli organi meccanici in movimento. Questa complessa combinazione richiede soluzioni di isolamento capaci di lavorare su uno spettro di eccitazione ampio, garantendo al contempo lo smorzamento e la stabilità del gruppo.

Senza l’interposizione di un adeguato supporto antivibrante, si attiva un fenomeno di trasmissione per via solida delle vibrazioni: le sollecitazioni dinamiche non dissipate si trasmettono direttamente al basamento rigido o alla pavimentazione dello stabilimento, dove si trasformano in rumore strutturale propagato negli ambienti circostanti. Inoltre, l’adozione di un corretto isolamento attivo (volto a contenere le vibrazioni generate dalla macchina stessa per non trasmetterle alla struttura) e passivo (finalizzato a proteggere le strumentazioni elettroniche di precisione limitrofe dalle vibrazioni ambientali) è indispensabile in strutture sensibili quali ospedali, data center e impianti industriali complessi.

Supporti a campana SUCON, cilindrici o linea SURMAC: quale antivibrante scegliere?

La scelta della forma dell’elastomero influisce sulla rigidezza del sistema e sulla sua risposta alle sollecitazioni multidirezionali. Gli antivibranti cilindrici in gomma naturale o silicone offrono un’ottima flessibilità strutturale e sono indicati per carichi medio-bassi e sollecitazioni prevalentemente compressive. Quando invece il generatore è soggetto a forze di taglio o a spinte transitorie rilevanti in fase di avviamento e arresto, i supporti a campana SUCON offrono un livello di sicurezza superiore grazie alla loro struttura metallica esterna che protegge l’elastomero e limita i movimenti multidirezionali.

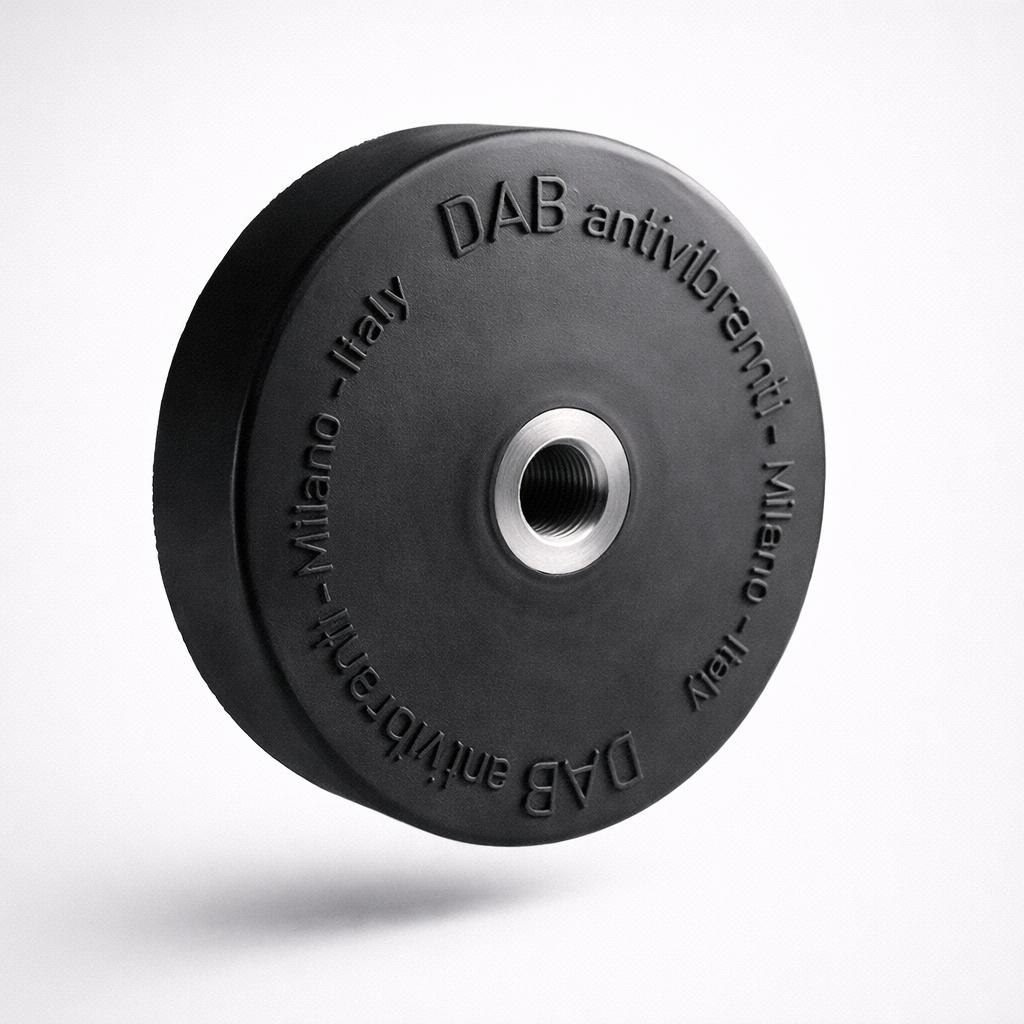

Per applicazioni che richiedono una regolazione millimetrica del livello unita a prestazioni eccezionali, i supporti antivibranti della linea SURMAC venduti da DAB srl offrono un duplice vantaggio: garantiscono una semplice e rapida regolazione di livello delle macchine da supportare e realizzano nello stesso tempo un efficace isolamento contro le vibrazioni. Grazie a una particolare configurazione strutturale, la linea SURMAC tollera in modo ottimale carichi assiali notevoli (compresi tra i 350 ed i 6000 kg) e significativi carichi longitudinali. Inoltre, la loro conformazione cilindrica racchiude completamente le parti metalliche sotto un rivestimento continuo in gomma naturale, rendendoli perfetti sostituti dei supporti in acciaio inossidabile in ambienti esposti ad agenti corrosivi o atmosferici.

Criteri di dimensionamento tecnico: carico statico, frequenza propria e durezza Shore

Il corretto dimensionamento di un sistema antivibrante richiede l’analisi di specifici parametri fisici. Il primo elemento da considerare è il carico statico, ovvero la quota di peso del generatore che grava su ciascun punto di appoggio. A questo si somma il carico dinamico generato dalle forze d’inerzia durante il transito e il funzionamento a regime del motore. Per calcolare l’efficienza di isolamento è fondamentale definire la frequenza propria dell’antivibrante, espressa in Hertz (Hz), e confrontarla con la frequenza di eccitazione della macchina, legata al regime di rotazione del motore (ad esempio 1500 o 3000 giri al minuto).

Un altro parametro fondamentale è la durezza Shore (misurata generalmente su scala Shore A), che definisce la resistenza alla deformazione elastica della gomma. Mescole con durezza Shore bassa (es. 45 Shore A) offrono deflessioni maggiori e frequenze proprie più basse, adatte a isolare frequenze di eccitazione ridotte, ma tollerano carichi inferiori. Al contrario, durezze elevate (es. 70 Shore A) sostengono carichi statici e dinamici più importanti ma offrono una minore deflessione elastica. L’equilibrio tra questi fattori assicura uno smorzamento controllato ed evita il cedimento strutturale nel tempo.

Antivibranti a flange per grandi carichi: isolamento per gruppi elettrogeni industriali

Quando si opera su antivibranti per gruppi elettrogeni di taglia industriale, i carichi elevati e le forze torsionali richiedono l’impiego di antivibranti a flange per grandi carichi. Questi dispositivi sono dotati di una flangia metallica rigida che consente un ancoraggio solido alla base di cemento o al telaio portante, distribuendo la pressione su una superficie più ampia per prevenire fenomeni di instabilità, scivolamento laterale o ribaltamento.

I supporti flangiati si distinguono per la capacità di tollerare sollecitazioni combinate di compressione e taglio. La struttura metallica esterna funge anche da limitatore di corsa, garantendo che le oscillazioni del generatore rimangano entro limiti di sicurezza prestabiliti anche in condizioni di transitorio, come la fase di avviamento del motore in cui la coppia torcente raggiunge il suo valore massimo. L’affidabilità di questi sistemi assicura la continuità operativa di impianti di cogenerazione e stazioni di energia d’emergenza.

Focus applicativo: l’isolamento dei generatori marini a bordo di yacht e navi

L’ambiente nautico impone condizioni di esercizio estremamente gravose. Un generatore installato nella sala macchine di uno yacht o di una nave commerciale è soggetto non solo alle proprie vibrazioni interne, ma anche ai movimenti d’inerzia dovuti al rollio e al beccheggio dell’imbarcazione. Inoltre, la propagazione del rumore strutturale attraverso lo scafo metallico o in vetroresina amplifica la percezione del disturbo acustico nelle cabine e nelle aree dedicate agli ospiti. Per ovviare a questo problema, si rende necessario implementare sistemi per l’isolamento acustico e vibrazioni dei generatori marini a bordo di yacht e navi.

I supporti utilizzati in questo contesto devono resistere alla corrosione salina e prevenire il contatto galvanico tra metalli diversi. La gamma di antivibranti in gomma-metallo di DAB offre soluzioni progettate con trattamenti galvanici superficiali avanzati o realizzate con elastomeri speciali resistenti al contatto costante con acqua di mare, agenti atmosferici e vapori d’olio. L’ottimizzazione dello smorzamento in ambito nautico garantisce il comfort acustico a bordo, salvaguardando contemporaneamente l’integrità strutturale dei punti di fissaggio allo scafo.

L’efficacia dell’isolamento a bordo di yacht di lusso non è solo una questione di comfort, ma un requisito progettuale stringente. Ridurre la trasmissione delle frequenze eccitatrici del generatore significa minimizzare le risonanze strutturali dei pannelli di rivestimento interni.

Gli errori più comuni nel montaggio e nella distribuzione dei carichi sui supporti

L’efficacia di un ottimo supporto antivibrante può essere vanificata da un’errata installazione. Un errore tipico risiede nell’assumere che il baricentro del generatore coincida esattamente con il suo centro geometrico. Spesso l’alternatore e il motore termico presentano masse sbilanciate, portando a una distribuzione asimmetrica del peso sui punti d’appoggio. Se si utilizzano antivibranti identici senza calcolare l’effettivo carico per singolo punto, alcuni supporti lavoreranno in sovraccarico (appiattendosi e trasmettendo vibrazioni) e altri in sottocarico (lavorando fuori dalla zona di deflessione ottimale).

Per scongiurare malfunzionamenti o usura precoce delle parti elastiche, è fondamentale seguire una procedura di installazione rigorosa ed evitare i passaggi errati descritti di seguito:

1. Mancata verifica dell’allineamento dei piani di appoggio: Se la superficie del basamento non è complanare, alcuni supporti subiranno una pre-sollecitazione torsionale anomala che ne ridurrà la durata utile.
2. Fissaggio rigido dei collegamenti ausiliari: Collegare tubazioni del carburante, condotti di scarico o cavi elettrici in modo rigido crea ponti acustici che bypassano l’azione isolante degli antivibranti. È necessario inserire giunti flessibili e raccordi elastici.
3. Errato serraggio dei dadi di fissaggio: Un serraggio eccessivo che deforma le rondelle metalliche o schiaccia l’elastomero oltre il limite di progetto annulla la capacità di smorzamento del supporto, rendendolo rigido.
4. Uso di antivibranti non idonei al tipo di sollecitazione: Utilizzare un supporto progettato esclusivamente per carichi di compressione pura in presenza di forze di taglio o carichi longitudinali significativi provoca il cedimento rapido della vulcanizzazione gomma-metallo.

Resistenza a idrocarburi e temperature: le proprietà della gomma-metallo DAB

I generatori di corrente funzionano in ambienti termicamente complessi, con temperature elevate vicino al blocco motore e fluttuazioni importanti nei vani insonorizzati chiusi. Inoltre, la presenza costante di residui di gasolio, benzina, oli lubrificanti e fluidi idraulici richiede che l’elastomero mantenga le proprie caratteristiche chimico-fisiche inalterate a contatto con agenti chimici aggressivi. La degradazione della gomma dovuta all’assorbimento di idrocarburi (rigonfiamento) porta alla perdita della rigidità dinamica e al collasso del supporto.

Gli antivibranti “speciali” venduti da DAB sono prodotti con mescole in gomma altamente selezionate, formulate per garantire una stabilità elastica costante in ampi intervalli di temperatura operativa e un’eccellente resistenza agli olii e agli agenti atmosferici. L’aderenza tra la parte in gomma e le armature metalliche interne viene realizzata tramite processi di vulcanizzazione controllati con oltre 40 anni di esperienza industriale, assicurando una tenuta perfetta alle sollecitazioni di taglio ed evitando il distacco dei componenti sotto sforzo dinamico prolungato.

Manutenzione e usura: come capire quando sostituire gli antivibranti del generatore

I supporti antivibranti sono componenti soggetti a invecchiamento naturale e usura meccanica dovuta alle continue sollecitazioni cicliche. Con il passare del tempo e l’esposizione ai cicli di riscaldamento/raffreddamento, l’elastomero può subire un fenomeno di indurimento (cristallizzazione) o, al contrario, di eccessivo rammollimento dovuto alla contaminazione da idrocarburi. Un controllo visivo periodico è essenziale per rilevare fessurazioni superficiali, crepe nella gomma, deformazioni permanenti visibili (effetto “creep”) o segni di distacco tra la gomma e la parte metallica.

Un chiaro segnale di degrado degli antivibranti è l’aumento progressivo delle vibrazioni avvertibili sulla struttura esterna del generatore, l’insorgenza di rumore strutturale insolito o l’allineamento non più complanare dei componenti d’accoppiamento. Una manutenzione preventiva sistematica e la sostituzione programmata dei supporti usurati evitano guasti catastrofici alle parti meccaniche del generatore di corrente, prolungando la vita operativa di tutto l’impianto
