Gommini Antivibranti per Fari Supplementari e Barre LED

Sollecitazioni dinamiche sui gruppi ottici: l’importanza dei supporti antivibranti per fari supplementari e Barre LED

Le sollecitazioni dinamiche che agiscono sui sistemi di illuminazione ausiliaria installati su veicoli industriali, agricoli, movimento terra e off-road costituiscono la causa primaria di avarie precoci a carico dei componenti elettronici interni. Nel mercato dei componenti per veicoli commerciali e speciali, l’adozione di quelli che vengono comunemente cercati come gommini antivibranti per fari supplementari e Barre LED rappresenta un accorgimento tecnico fondamentale. In ambito ingegneristico, tuttavia, è corretto fare riferimento a veri e propri supporti antivibranti in gomma-metallo, sistemi progettati per calibrare l’isolamento strutturale e prevenire cedimenti strutturali dovuti a fatica meccanica.

I moderni fari supplementari e le barre LED, pur disponendo di scocche esterne rigide in alluminio pressofuso, integrano al proprio interno circuiti stampati (PCB – Printed Circuit Board), diodi emettitori di luce ed elementi ottici di collimazione altamente sensibili alle sollecitazioni ad alta frequenza e agli urti a bassa frequenza. Senza un adeguato isolamento delle vibrazioni, l’energia cinetica si trasmette direttamente dal telaio del veicolo alla struttura del proiettore, compromettendo l’integrità delle saldature dei componenti optoelettronici, alterando l’orientamento dei riflettori parabolici e inducendo micro-fratture per fatica nei punti di fissaggio delle staffe.

La distinzione fisica tra l’isolamento delle vibrazioni e lo smorzamento è essenziale per comprendere il comportamento dinamico di questi supporti. L’isolamento mira a ridurre la trasmissione delle forze oscillatorie interponendo un elemento elastico che modifica la frequenza propria del sistema installato, allontanandola dalle frequenze di eccitazione del veicolo. Lo smorzamento, invece, dissipa l’energia meccanica accumulata trasformandola in energia termica attraverso l’isteresi interna della gomma. Come illustrato nelle analisi tecniche su come ridurre il propagarsi di rumori e vibrazioni con gli antivibranti in gomma, il moto alternativo o sussultorio dei motori endotermici e l’interazione degli pneumatici con superfici sconnesse generano sollecitazioni continue che devono essere dissipate per salvaguardare i dispositivi elettronici e prevenire interruzioni di funzionamento durante le sessioni di lavoro notturne.

Durezza Shore e carichi dinamici: i parametri tecnici per la scelta del corretto supporto antivibrante

La selezione di un supporto antivibrante in gomma-metallo richiede l’analisi di specifici parametri fisici, tra cui spiccano la durezza Shore (espressa in gradi Shore) e la corretta ripartizione tra carico statico e carico dinamico. La durezza Shore definisce la rigidezza dinamica dell’elastomero: per applicazioni destinate a fari ausiliari e barre LED, i valori di durezza standard di DAB Antivibranti si attestano a 55° Sh, una specifica ottimizzata per offrire il miglior compromesso tra capacità di carico statico e flessibilità elastica contro gli shock impulsivi tipici dei percorsi fuoristrada o delle aree di cantiere.

Il carico statico corrisponde alla massa del gruppo ottico che grava costantemente sull’elemento antivibrante, mentre il carico dinamico comprende le accelerazioni indotte da dossi, cambi di direzione e asperità del terreno. Progettare un corretto disaccoppiamento elastico significa garantire che la frequenza propria del sistema sia notevolmente inferiore alla frequenza di eccitazione principale generata dal veicolo. Se la frequenza di eccitazione coincide con la frequenza propria del gruppo ottico, il sistema entra in risonanza, amplificando l’ampiezza delle oscillazioni con effetti distruttivi sui circuiti elettronici e sui supporti metallici. Lo studio del comportamento dinamico e dell’eccitazione d’inerzia segue gli stessi principi fisici applicati nei contesti industriali più gravosi, analogamente a quanto descritto nell’approfondimento sull’isolamento dei compressori e delle unità esterne nei gommini antivibranti per condizionatori.

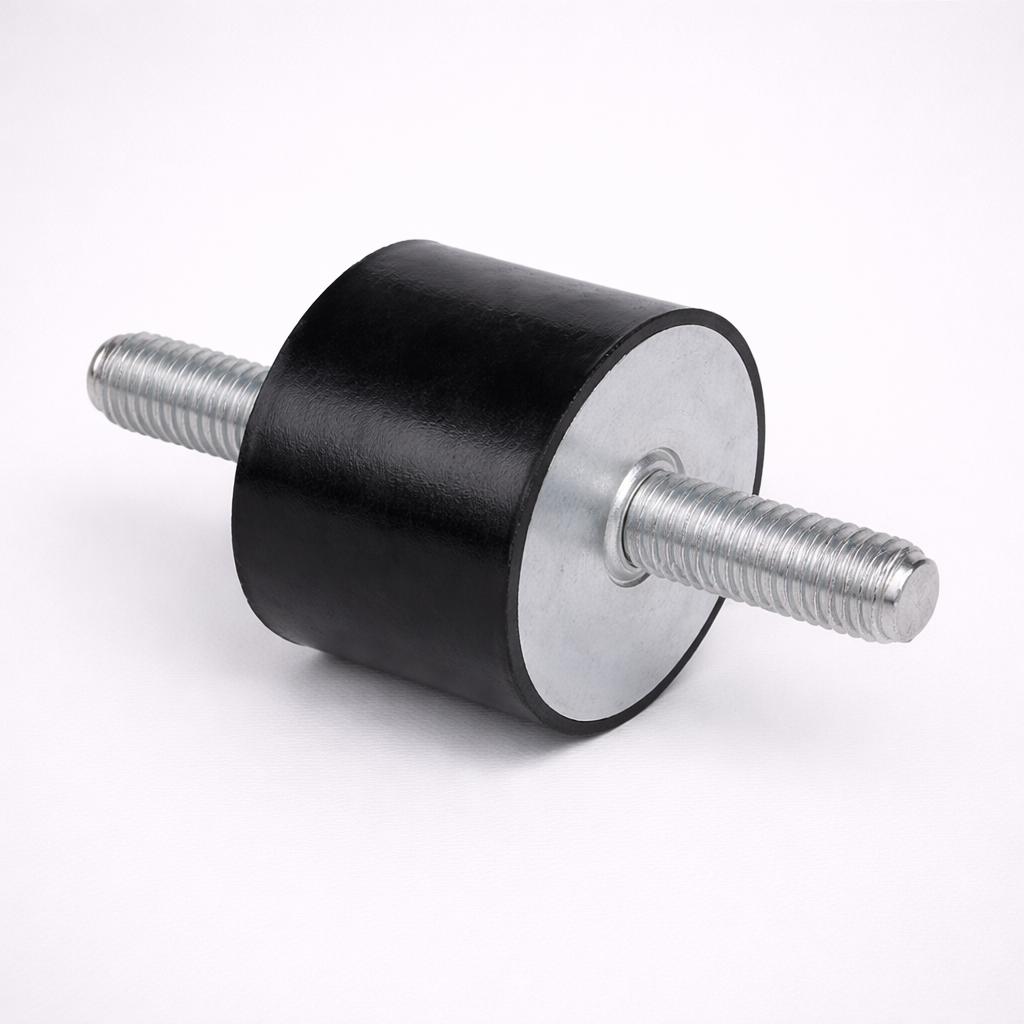

Supporti cilindrici e soluzioni gomma-metallo DAB per staffe di fissaggio

I supporti antivibranti cilindrici in gomma-metallo costituiscono la soluzione ottimale per isolare le staffe di montaggio dei proiettori dal telaio o dalla carrozzeria del veicolo. DAB Antivibranti, forte di oltre 40 anni di esperienza nella produzione di sistemi di isolamento delle vibrazioni, realizza componenti caratterizzati da un processo di vulcanizzazione certificato che garantisce una perfetta adesione tra la mescola in gomma naturale e gli inserti metallici filettati, disponibili in acciaio zincato o in acciaio inossidabile (consigliato per prevenire fenomeni corrosivi in ambienti esposti).

Questi elementi lavorano principalmente a compressione o a taglio, assorbendo le forze dinamiche multidirezionali che si trasmettono lungo gli assi cartesiani del veicolo. Per applicazioni speciali con ingombri ridotti o per il fissaggio tramite bulloneria passante, l’accoppiamento con rondelle e collarini in elastomero evita il contatto diretto metallo-metallo tra bullone e staffa di supporto, eliminando i ponti acustici e strutturali. Laddove l’applicazione richieda stabilità d’appoggio e limitazione delle escursioni massime, DAB consiglia l’impiego di piedi antivibranti parabolici in gomma e metallo, progettati per garantire un appoggio stabile e smorzare progressivamente i fine corsa elastici sotto l’azione di carichi impulsivi.

Applicazioni nei settori gravosi: dal settore agricolo alle macchine movimento terra e al settore nautico

Le condizioni operative reali in cui operano le barre LED e i fari supplementari evidenziano l’importanza di componenti antivibranti di grado industriale. Nel settore agricolo, trattori, mietitrebbie e macchine irroratrici lavorano su terreni sconnessi per cicli di lavoro prolungati, generando costanti vibrazioni a bassa frequenza associate alle rotazioni del motore endotermico ad alta cilindrata e alla cinematica degli organi operativi. L’isolamento dei proiettori installati sul tetto cabina o sul cofano evita degradazioni termomeccaniche premature dei chip LED, garantendo l’efficienza illuminotecnica necessaria per le lavorazioni notturne.

Nei settori delle macchine movimento terra e dei veicoli off-road, i supporti devono invece resistere a carichi impulsivi severi generati da urti stradali, pietrisco e scavi. In queste applicazioni l’azione combinata di urti e forti escursioni richiede materiali elastici resistenti alla lacerazione. Nel settore nautico, le vibrazioni strutturali continue prodotte dai motori marini si sommano all’azione corrosiva delle nebbie saline e agli urti contro le onde. L’adozione di supporti antivibranti con inserti metallici in acciaio inossidabile previene la corrosione galvanica e assicura la tenuta del sistema. La robustezza richiesta da queste applicazioni mutua l’esperienza maturata da DAB in settori industriali ad altissima precisione, come dimostrato dall’impiego dei piedi antivibranti in gomma per macchine utensili, dove il controllo assoluto delle forze dinamiche è essenziale per la stabilità e l’accuratezza di lavorazione dei centri di lavoro CNC.

Utilizzo di barre e listelli antivibranti DAB per strutture portafari multipunto

Nelle installazioni complesse che prevedono l’allineamento di più fari da lavoro o barre LED a sviluppo longitudinale su un unico asse portante, i singoli antivibranti cilindrici potrebbero non distribuire uniformemente il carico statico, inducendo flessioni non desiderate sulla struttura metallica di supporto. Per ovviare a questo limite strutturale, l’integrazione di una barra e listello antivibrante in gomma e metallo DAB rappresenta la soluzione ottimale.

Questi componenti sono realizzati con due piastre in ferro vulcanizzate a uno strato centrale in gomma naturale di
