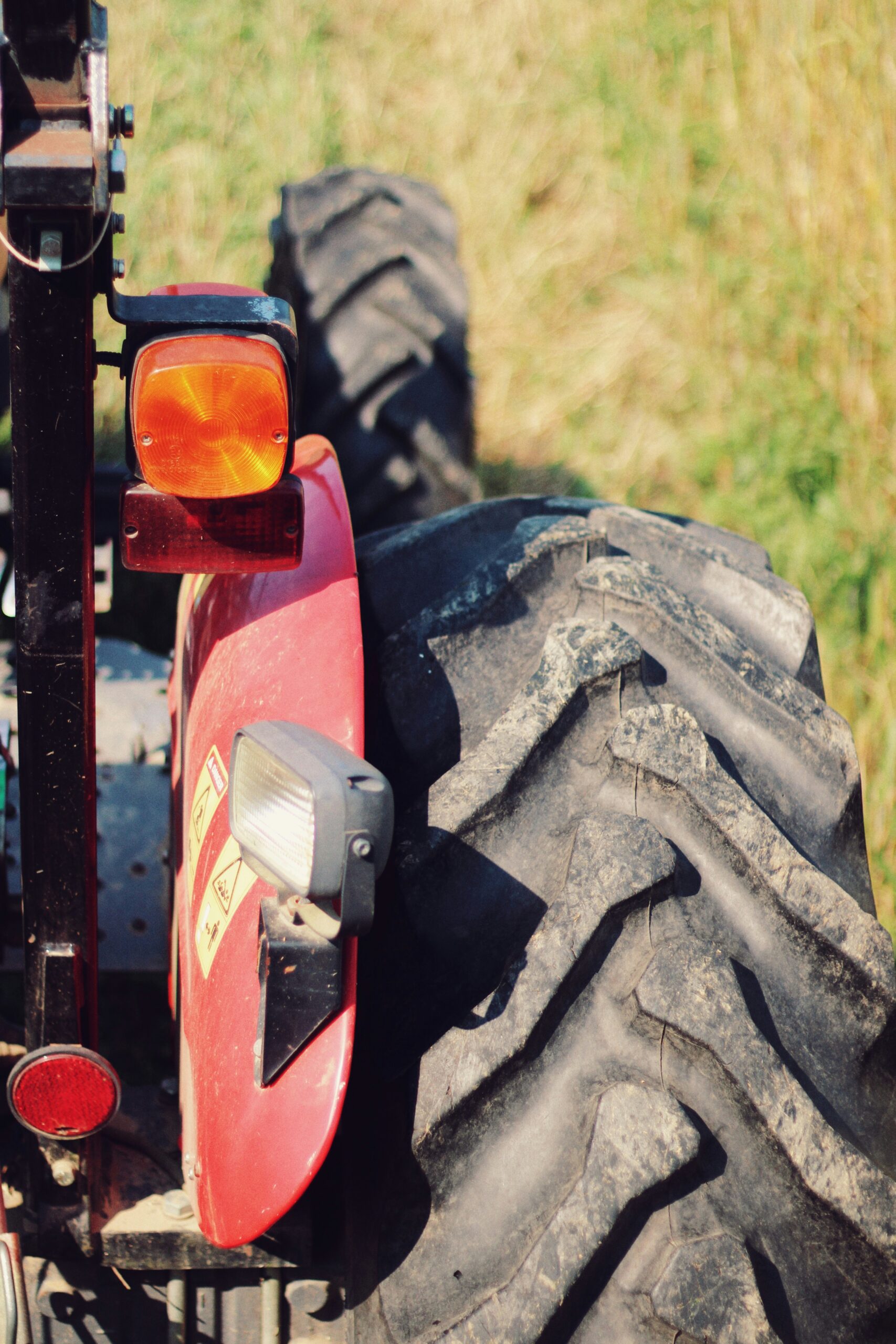

Supporti Antivibranti per Fari da Lavoro e Proiettori di Trattori e Macchine Agricole

Sollecitazioni dinamiche nei mezzi agricoli: perché i fari dei trattori necessitano di isolamento elastico

Le macchine agricole operano costantemente in condizioni di esercizio estremamente gravose, caratterizzate da un duplice regime di sollecitazioni meccaniche. Da un lato vi sono le vibrazioni attive, generate direttamente dagli organi interni del veicolo, quali motori endotermici diesel, sistemi di trasmissione, pompe idrauliche e compressori. Dall’altro lato, la marcia su terreni agricoli sconnessi e non uniformi impone sollecitazioni passive continue a tutta la struttura, comprese le staffe di supporto dei sistemi di illuminazione.

Queste continue sollecitazioni dinamiche si propagano lungo il telaio e la cabina, concentrandosi sui punti di fissaggio dei fari da lavoro. I moderni gruppi ottici, specialmente i fari a tecnologia LED (Light Emitting Diode – diodo a emissione di luce), sono particolarmente sensibili a questo stress vibrazionale. Sebbene privi di filamento, i fari a LED presentano circuiti elettronici interni, saldature su schede PCB (Printed Circuit Board – circuito stampato) e connessioni di alimentazione che possono subire fessurazioni da fatica o distacchi micro-meccanici. Senza un adeguato isolamento delle vibrazioni garantito da specifici antivibranti per fari trattori, la vita utile del dispositivo di illuminazione si riduce in modo significativo, causando guasti improvvisi proprio durante le sessioni di lavoro notturne o in condizioni di scarsa visibilità.

Antivibranti cilindrici gomma-metallo: la scelta ottimale per il montaggio dei gruppi ottici

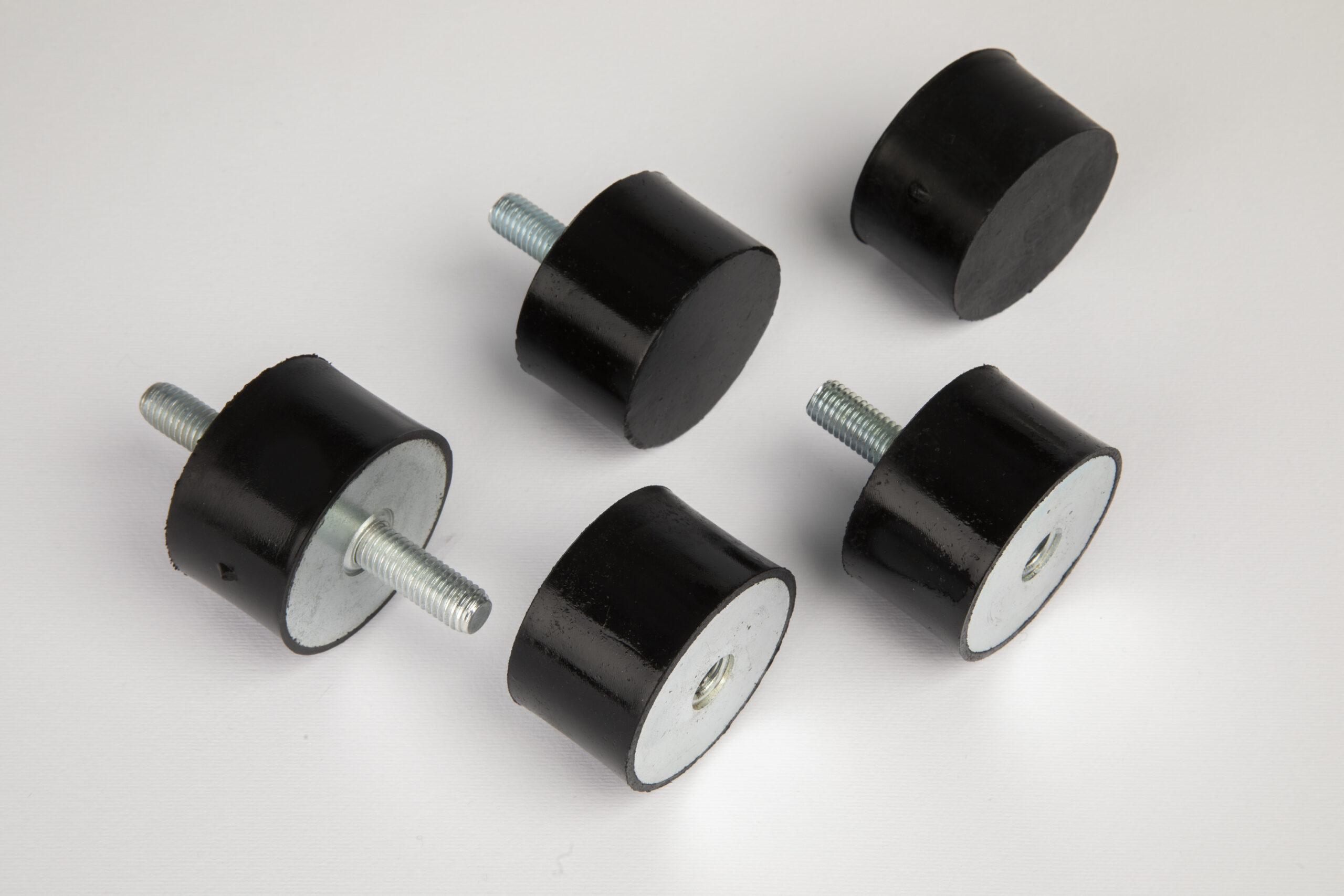

Per l’installazione di fari da lavoro e barre supplementari su staffe, cofani e cabine di guida, i supporti antivibranti cilindrici gomma-metallo rappresentano la soluzione tecnica più efficiente. Questi componenti consentono di disaccoppiare la sorgente di vibrazione dal corpo del faro. La loro struttura combina la deformabilità elastica dell’elastomero con la rigidità di accoppiamento degli inserti metallici filettati, che possono essere configurati con perni filettati esterni (maschio) o fori filettati interni (femmina) a seconda delle specifiche esigenze di montaggio.

Gli antivibranti cilindrici offrono una risposta elastica bilanciata sia a compressione sia a taglio. L’applicazione tipica prevede il montaggio del supporto interposto tra la staffa di fissaggio del veicolo e la base del faro. Questo schema consente di attenuare sia le oscillazioni verticali (compressione) generate dalle asperità del terreno, sia le vibrazioni ad alta frequenza (taglio) provenienti dal motore endotermico. La fisica dello smorzamento alla base di questi processi strutturali sfrutta l’isteresi dell’elastomero per trasformare l’energia meccanica in calore residuo, un principio approfondito nella guida tecnica sulla riduzione di rumori e vibrazioni con gli antivibranti in gomma. Per comprendere l’impatto complessivo di questi fenomeni sulle macchine operatrici, è possibile analizzare le soluzioni studiate per gli antivibranti per il settore agricolo.

Parametri di calcolo: carico statico, durezza Shore e frequenza propria nei fari da lavoro

La scelta del corretto supporto antivibrante richiede l’analisi di precisi parametri fisici per evitare il rischio di sotto-dimensionamento o, al contrario, di una rigidità eccessiva che renderebbe nullo l’isolamento delle vibrazioni. I fattori fondamentali da considerare includono:

• Carico statico (Static Load): rappresenta il peso effettivo del faro o della barra LED che grava stabilmente sul singolo supporto antivibrante, espresso in Newton (N) o chilogrammi (kg).
• Carico dinamico (Dynamic Load): comprende le forze impulsive e oscillatorie aggiuntive indotte dalle accelerazioni sussultorie del mezzo durante l’esercizio sui campi.
• Durezza Shore: misurata comunemente tramite la scala Shore  (Sh), definisce il grado di resistenza alla penetrazione dell’elastomero. Mescole più morbide (es. 45 Sh) offrono maggiore cedevolezza, mentre mescole più dure (es. 70 Sh) sono adatte a carichi superiori.
• Frequenza propria (Natural Frequency): la frequenza naturale di oscillazione del sistema sospeso. Per ottenere un isolamento vibroacustico efficace, la frequenza propria del sistema deve essere nettamente inferiore alla frequenza di eccitazione della sorgente disturbante.
• Frequenza di risonanza (Resonance Frequency): la frequenza alla quale il sistema sperimenta la massima amplificazione delle ampiezze di oscillazione. Questa condizione deve essere rigorosamente evitata distanziando la frequenza propria da quella di eccitazione del motore diesel o degli organi meccanici rotanti.

Materiali a confronto per il settore agricolo: elastomero naturale (NR), silicone e parti metalliche in acciaio inox

La selezione dei materiali deve tenere conto dell’ambiente operativo severo in cui lavorano i mezzi agricoli, costantemente esposti ad agenti atmosferici, sbalzi termici, fanghi, polvere e residui chimici derivanti da trattamenti fitosanitari o fertilizzanti. La combinazione gomma-metallo deve garantire stabilità meccanica e chimica a lungo termine.

Mentre la gomma naturale (NR) rappresenta il compromesso ideale per proprietà elastiche e capacità di assorbimento, la fisica dello smorzamento varia in base alla mescola utilizzata. Come evidenziato nell’approfondimento sulle lastre antivibranti in elastomero, l’efficacia del comportamento elastico dipende dalla corretta sollecitazione specifica del materiale sotto carico. Nei punti soggetti a forte calore o in presenza di agenti chimici aggressivi, la scelta deve orientarsi verso varianti con inserti metallici in acciaio inox per prevenire la degradazione prematura del giunto elastico.

Integrazione dei fari su cabina, cofano e barre LED: differenze di isolamento nei diversi punti del trattore

La posizione del gruppo ottico sul trattore influisce direttamente sul tipo di sollecitazione a cui è sottoposto. I fari installati sul cofano o in prossimità della calandra anteriore risentono maggiormente delle vibrazioni attive ad alta frequenza provenienti direttamente dall’albero motore e dalle ventole di raffreddamento. Al contrario, i proiettori posizionati sul tetto della cabina o sui montanti laterali risentono delle oscillazioni a bassa frequenza e ampia ampiezza generate dal rollio e dal beccheggio del mezzo durante la marcia sui solchi del terreno.

Mentre la cabina stessa è spesso isolata tramite supporti dedicati, come analizzato nella guida tecnica sui silent block per macchine agricole, le strutture dei fari fissate sui montanti esterni sono comunque soggette a frustate dinamiche e vibrazioni residue. L’isolamento complessivo della cabina non è solo fondamentale per la protezione dei componenti, ma risponde anche a precise norme a tutela della salute degli operatori, come stabilito dal D.Lgs. 81/08 (Testo Unico sulla Salute e Sicurezza sul Lavoro) per l’esposizione alle vibrazioni meccaniche, descritto nell’approfondimento sugli antivibranti in gomma per la protezione dei lavoratori.

Per le barre LED di grandi dimensioni, installate sul tetto della cabina per garantire una visibilità profonda, è opportuno prevedere una configurazione a più punti di appoggio elastici, distribuendo il carico su più supporti cilindrici per evitare flessioni strutturali della barra stessa, che causerebbero sgradevoli sfarfallii del fascio luminoso. Per approfondimenti sui sistemi di sospensione della cabina nelle macchine operatrici, è possibile consultare la pagina dedicata agli antivibranti per cabine di macchine per il movimento terra.

Errori comuni nel montaggio dei supporti antivibranti per fari e come evitarli

Un’installazione non corretta può compromettere l’efficacia dell’isolamento delle vibrazioni. Per un corretto montaggio, è importante seguire alcune regole operative generali:

1. Verificare la planarità delle superfici di accoppiamento tra la staffa del trattore e l’inserto metallico dell’antivibrante per evitare sollecitazioni di flessione non previste sul perno filettato.
2. Utilizzare rondelle piane adeguate per distribuire uniformemente la forza di serraggio senza incidere la gomma circostante durante il serraggio del dado.
3. Assicurarsi che il faro sia orientato in modo da far lavorare l’antivibrante prevalentemente in direzione assiale (compressione), limitando le forze torsionali che tendono a stressare l’interfaccia di adesione gomma-metallo.
4. Pianificare controlli periodici dello stato dell’elastomero, verificando l’assenza di crepe superficiali dovute all’invecchiamento precoce o al contatto accidentale con idrocarburi.

Risoluzione dei problemi: sfarfallio del fascio luminoso e usura precoce dei fari nei trattori agricoli

Lo sfarfallio del fascio luminoso (percepito come un’oscillazione ad alta frequenza della luce proiettata sul terreno) è raramente un difetto intrinseco del dispositivo ottico. Nella maggior parte dei casi si tratta della conseguenza di una risonanza meccanica della staffa di supporto. Quando la frequenza di eccitazione del motore coincide con la frequenza propria della staffa di montaggio, l’ampiezza dell’oscillazione si amplifica notevolmente, accelerando l’usura dei componenti interni del faro.

L’introduzione di un supporto antivibrante calcolato correttamente sposta la frequenza propria del sistema fuori dalla zona critica di risonanza, assorbendo l’energia cinetica e trasformandola in calore residuo attraverso l’elastomero.

DAB Antivibranti

Attraverso un corretto disaccoppiamento elastico ottenuto con componenti in gomma-metallo, lo sfarfallio viene ridotto all’origine, restituendo un fascio luminoso stabile e preservando l’integrità dei componenti elettronici del faro, con una conseguente riduzione dei costi di manutenzione e fermo macchina.
